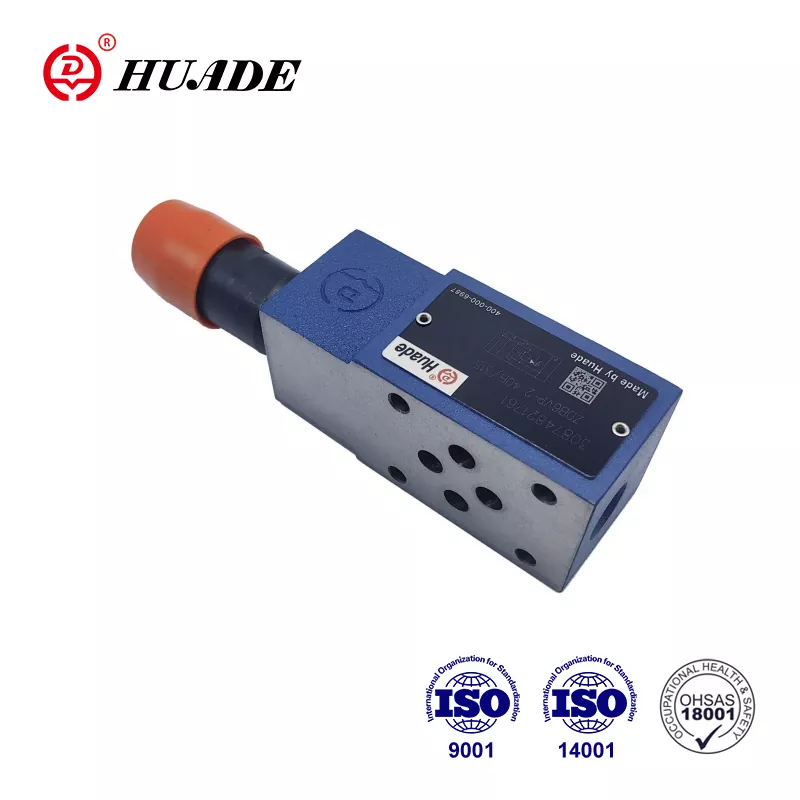

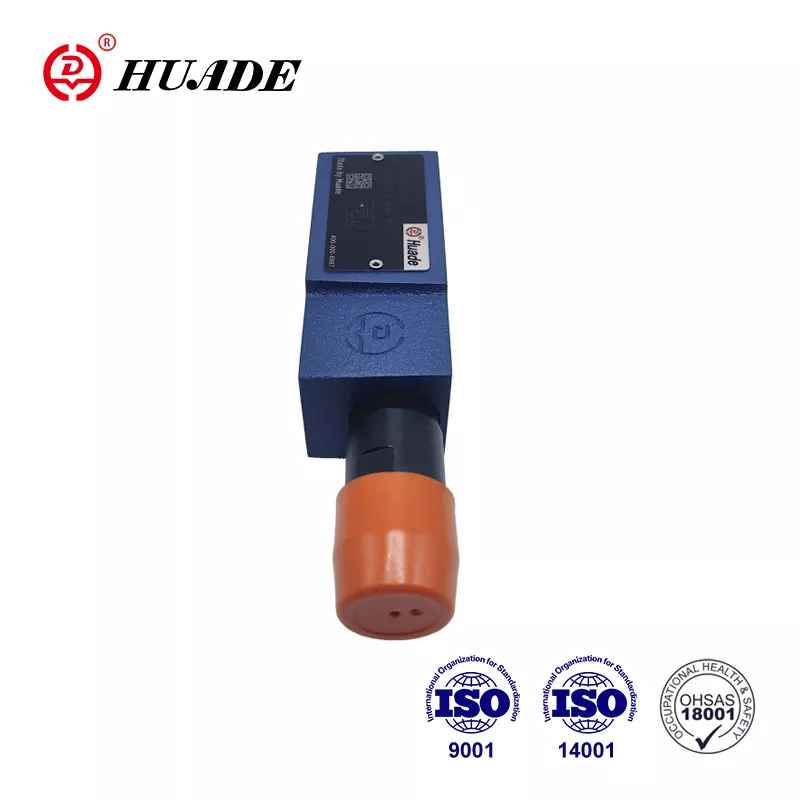

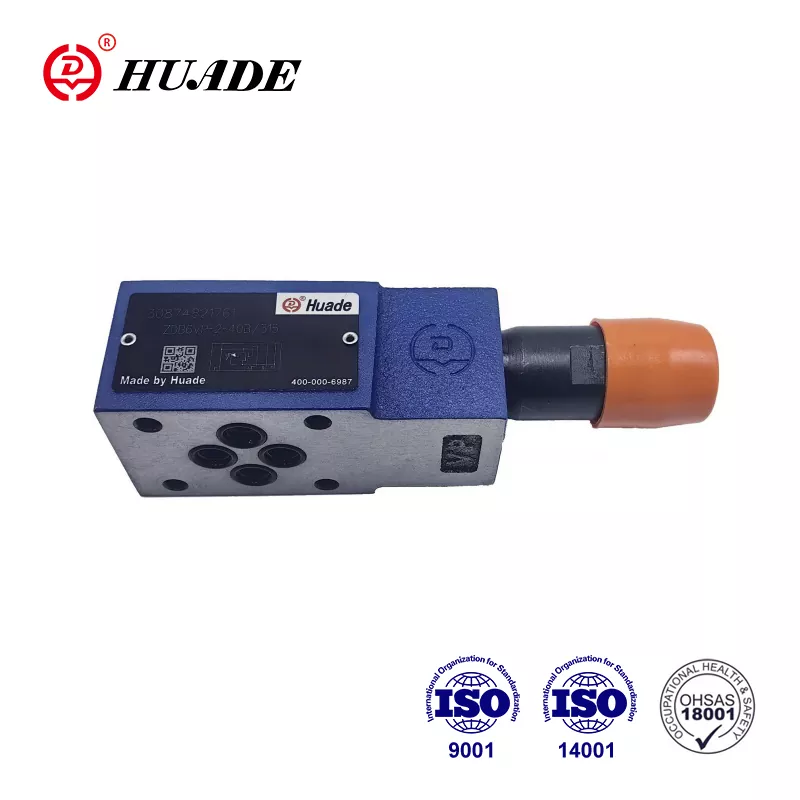

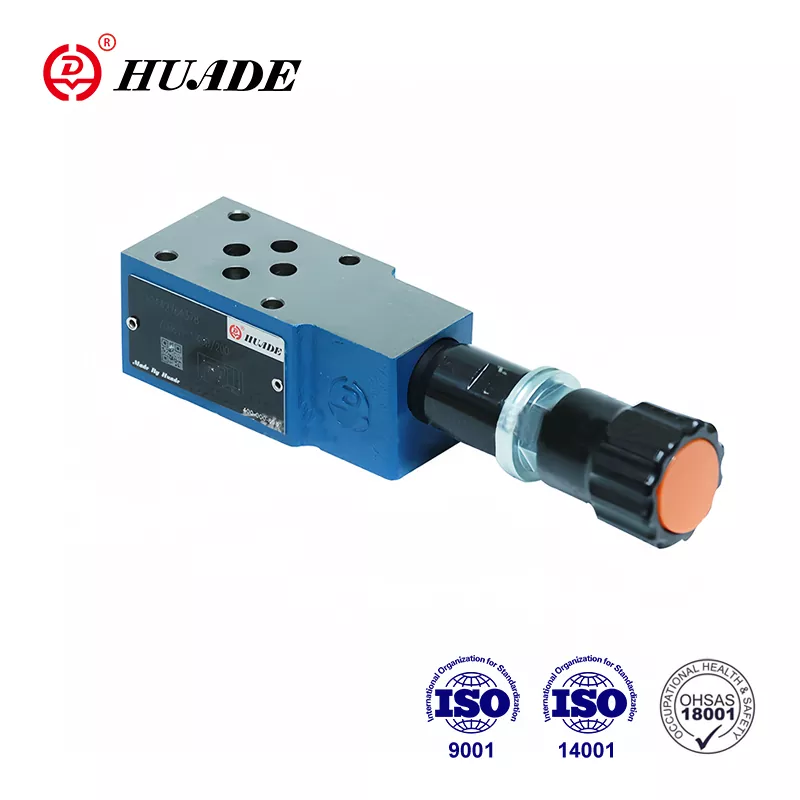

Basınç tahliye vanası ZDB 6, Rexroth® tarafından sunulan ürünlerin yerini alabilir. Gerçek şu ki Huade Hydraulic'in Rexroth ile iki uzun vadeli işbirliği var. Bu işbirliği, Huade® basınç valflerinin performans, kalite ve uyumluluk açısından Rexroth ürünleriyle aynı seviyeye ulaşmasını sağlıyor. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçmiştir. Fabrika Fabrikası, maliyetleri etkili bir şekilde kontrol edebilen ve müşterilere uygun maliyetli ve pratik hidrolik basınç valfleri sağlayabilen geniş bir üretim ölçeğine sahiptir. Güvenilir ve istikrarlı performansı nedeniyle Huade® hidrolik ürünleri askeri ve denizcilik endüstrilerinde yaygın olarak kullanılmaktadır.
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
|
Basınçlı akışkan - sıcaklık aralığı (°C) |
-30~+80 |
|
|
Viskozite aralığı (mm/s) |
10~800 |
|
|
Sıvı kirlenme derecesi |
İzin verilen maksimum kirlilik derecesi |
|
|
Çalışma basıncı, maks. (MPa) |
31,5'a kadar |
|
|
Basınç ayarlanabilir, maks. ayar (MPa) |
5'e kadar, 10'a, 20'ye, 31,5'e kadar |
|
|
Akış, maks. (L/dak) |
60'a kadar |
|
|
Ağırlık |
Tip ZDB 6 (Kg) |
approx.1 |
|
Tip Z2DB 6 (Kg) |
yaklaşık. 1.2 |
|
Özellikler:
▶ Sandviç plakalı vana
▶ 4 basınç aralığı
▶ 5 devre seçeneği
▶ Bir veya iki basınç tahliye kartuşu ile
▶ 4 ayar elemanı.
· Döner düğme
·Altıgen ve koruyucu kapaklı kol
· Ölçekli kilitlenebilir döner düğme
· Kilitlenebilir döner düğme
Başvuru:
Basınç tahliye vanası ZDB 6, hidrolik sistemdeki basıncı sınırlamak için kullanılır.
Basınç tahliye vanası tipleri ZDB ve Z2DB pilotla çalıştırılır ve sandviç plaka tasarımına sahiptir.
Temel olarak mahfaza (7) ve bir veya iki adet basınç tahliye valfi kartuşundan oluşurlar.
Sistem basıncı ayar elemanı (4) vasıtasıyla ayarlanır.
Dinlenme halindeyken vana kapalıdır. A portundaki basınç makaraya (1) etki eder. Aynı zamanda basınç, ağızdan (2) makaranın (1) yay yüklü tarafına ve ağızdan (3) pilot popete (6) geçer. A portundaki basınç yay (5) üzerinde ayarlanan değerin üzerine çıkarsa pilot popet (6) açılır. Sıvı artık makaranın (1), deliğin (3) ve kanalın (8) yay yüklü tarafından T portuna akabilir. Ortaya çıkan basınç düşüşü daha sonra makarayı (1) hareket ettirerek bunun A'dan T'ye olan bağlantıyı açmasına neden olur. yayda (5) ayarlanan basınç korunur.
İki yay odasından gelen pilot yağı, T portu yoluyla harici olarak tanka geri döner.
Basınç Tahliye Vanası ZDB 6'nın yapısı ve sembolleri
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4.Vana sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğü gerekli yüzey pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
