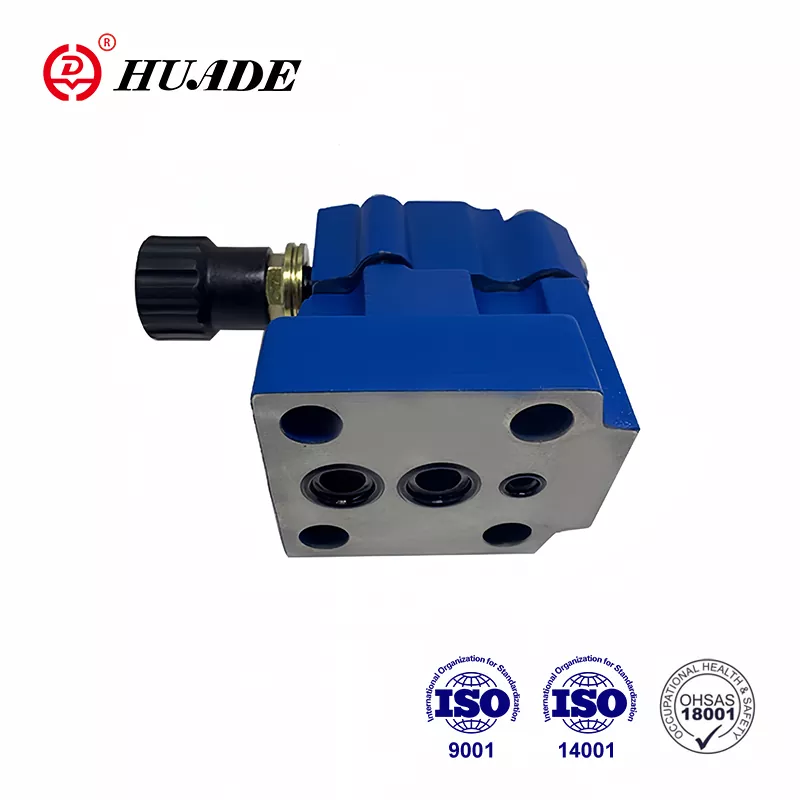

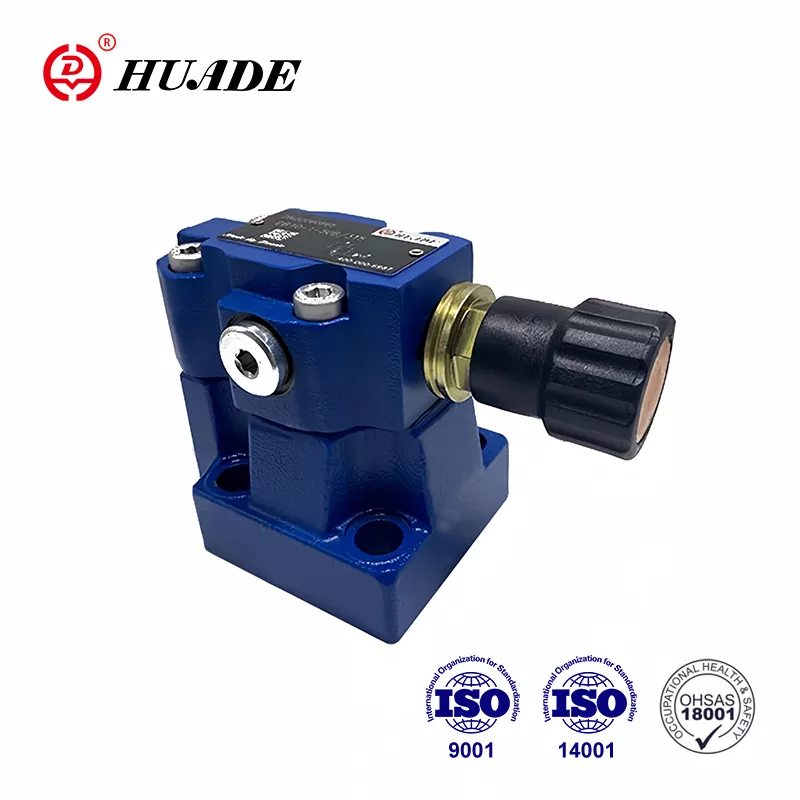

1979 yılında kurulan Huade Hydraulic, Rexroth'un ileri teknolojisini sunarak Çin'in hidrolik endüstrisinde lider haline geldi. Huade® basınç tahliye vanaları DB 10, Rexroth'un DB10 serisiyle eşleşir. Fabrika, müşterilere uygun fiyatlı hidrolik valfler sağlamak için yerli kaynakları rasyonel bir şekilde kullanıyor. Aynı zamanda hidrolik valflerin kalitesini sağlamak için dünyanın her yerinden 750'den fazla gelişmiş makineyi piyasaya sürmüştür. Huade Hidrolik ve bağlı kuruluşu ISO9001, ISO14001 ve OH SAS18001'i geçti. Hude® basınç valfleri, güvenilir kalite ve istikrarlı performans nedeniyle Çin'de ve yabancı ülkelerde çok satılmaktadır. Huade Hydraulics, hidrolik çözümler sağlamak için birçok tanınmış yerli şirketle işbirliği yapmaktadır.
|
Genel |
|||||||
|
Kurulum |
isteğe bağlı |
||||||
|
Ağırlık |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alt plaka |
DB (Kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (Kg) |
1,2 (DBW yazın, 1,2Kg ekleyin |
||||||
|
DBC10 veya 30 (Kg) |
1,5 (DBWC10 veya 30ek 1,2Kg) |
||||||
|
Dişli |
DB..G. (Kilogram) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kilogram) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Yön valfleri için teknik veriler |
bkz. WE6.../... |
||||||
|
Hidrolik teknik veriler |
|||||||
|
A.B bağlantı noktalarında maksimum çalışma basıncı. X (MPa) |
35,0'a kadar |
||||||
|
Maksimum geri basınç |
DB (MPa) |
31,5'a kadar |
|||||
|
DBW.6A.(standart solenoidler) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(yüksek güçlü solenoidler) (MPa) |
AC(DC) 16.0 |
||||||
|
Ayarlanabilir basınç |
Minimum (MPa) |
akışa bağlı (karakteristik eğrilere bakın) |
|||||
|
Maksimum (MPa) |
Maksimum5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimum akış |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Alt plaka montajı (L/dak) |
250 |
- |
500 |
- |
650 |
||
|
Dişli bağlantılar (L/dak) |
250 |
500 |
500 |
500 |
650 |
||
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
||||||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
||||||
|
Viskozite aralığı (mm ²/s) |
10 ila 800 |
||||||
|
Kirlenme derecesi |
NAS 1638 sınıf 9. |
||||||
Özellikler:
▶ Alt plaka montajı
▶ DIN 24 340'a göre taşıma modeli, form E,ISO 6264 ve CETOP - RP 121H
▶ Boru bağlantısı
▶ Bağlantıyı takın
▶ Üç ayar elemanı:
. Döner düğme
. Altıgen. koruyucu kapaklı başlı vida
. Ölçekli kilitlenebilir döner düğme
▶ Yerleşik yön makaralı valf aracılığıyla solenoidle çalıştırılan boşaltma
Başvuru:
Basınç Tahliye Vanaları DB 10, kontrol basıncının sınırlandırılması (DB) veya sınırlandırılması için kullanılır.
Genel
DB tipi basınç valfleri pilotla çalıştırılan basınç tahliye valfleridir.
Basınç tahliye vanaları (DB) temel olarak ana sürgü tertibatına (3) sahip ana vanadan (1) ve basınç ayarlama elemanlı pilot kumandalı vanadan (2) oluşur.
Basınç tahliye vanası tip DB
A portunda bulunan basınç ana makaraya (3) etki eder. Aynı zamanda ana makaranın (3) yay yüklü tarafına ve bilyeye (8) delikler (4) ve (5) ile donatılmış kontrol hatları (6) ve (7) vasıtasıyla basınç uygulanır. ) pilot kontrol valfinde (2). A portundaki basınç, yaydaki (9) ayarlanan valfi aşarsa, bilya (8) yaya (9) karşı açılır.
Bunun için sinyal, A portundan kontrol hatları (10) ve (6) yoluyla dahili olarak gelir. Ana makaranın (3) yay yüklü tarafındaki basınç sıvısı artık kontrol hattı (7), orifis deliği (11) üzerinden akar. ) ve bilyayı (8) yay odasına (12) yerleştirin. DB...50B/...tipinde kontrol hattı (13) yoluyla dahili olarak tanka akar veya DB..50/..Y..tipinde kontrol hattı (14) aracılığıyla harici olarak akar. Orifisler (4) ve (5) nedeniyle ana makarada (3) basınç düşüşü meydana gelir, A portundan B portuna bağlantı açıktır. Artık basınç sıvısı, ayarlanan çalışma basıncını korurken A portundan B portuna akar.
Basınç tahliye vanası "X" (15) portu üzerinden boşaltılabilir veya farklı bir basınca (ikinci basınç aşaması) geçirilebilir.
DB...50B'nin yapısı
DB...50B'nin sembolü
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4.Vana sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğü gerekli yüzey pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
