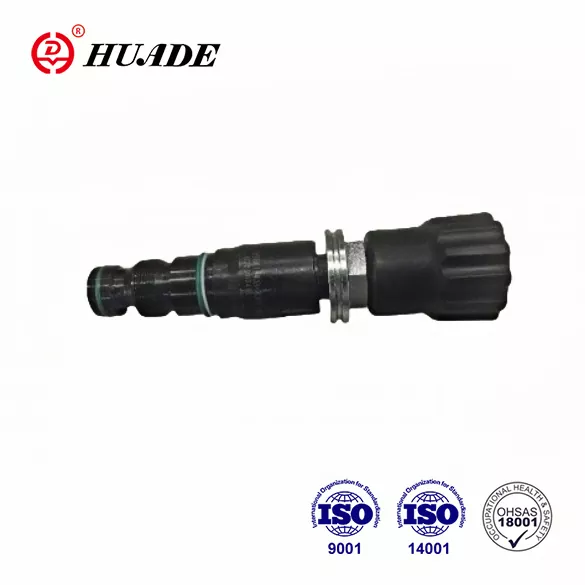

Huade Hydraulic, Rexroth'un ileri teknolojisini sunarak, hidrolik bileşenlerin ve entegre ekipmanların tasarımı, üretimi konusunda önemli ilerleme kaydetti. Huade® basınç tahliye vanaları DB.K diğer benzer ürünlerle karşılaştırıldığında daha dayanıklıdır. Rexroth'un sunduğu aynı serideki ürünlerin yerine geçebilirler. Uygun fiyatlı ürünler sunmak amacıyla fabrika, kaliteyi sağlamak için dünyanın her yerinden 750'den fazla gelişmiş üretim ekipmanını tanıtırken pratikliğe daha fazla önem veriyor. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade® hidrolik basınç valfleri pazarda geniş çapta tanınmıştır. Güvenilir kalite ve istikrarlı performans nedeniyle inşaat makineleri ve deniz hidrolik sistemi gibi çeşitli endüstriyel ortamlarda yaygın olarak kullanılmaktadırlar.
|
Nominal boyut |
6 |
10 |
20 |
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
||
|
Basınçlı sıvı -sıcaklık aralığı(°C) |
-30~+80 |
||
|
Viskozite aralığı (mm ²/s) |
10 ila 800 |
||
|
Sıvı kirlenme derecesi |
İzin verilen maksimum kirlilik derecesi |
||
|
Çalışma basıncı, maks. (MPa) |
31,5'a kadar |
||
|
Basınç ayarlanabilir, maks (MPa) |
5'e kadar, 10'a kadar, 20'ye kadar, 31,5'e kadar |
||
|
Akış, maks (L/dak) |
60'a kadar |
100'e kadar |
300'e kadar |
|
Ağırlık (Kg) |
yaklaşık 0,15 |
yaklaşık 0,2 |
yaklaşık 0,35 |
Özellikler:
▶ Kartuş valfi
▶ 4 basınç aralığı
▶ 4 ayar elemanı
. Döner düğme
. Altıgen ve koruyucu kapaklı kol
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
Başvuru:
DB..K.. tipi basınç tahliye vanaları, kartuşa monte edilen pilot kumandalı basınç tahliye vanalarıdır. Hidrolik sistemdeki basıncı sınırlamak için kullanılırlar.
Sistem basıncının ayarlanması ayar elemanı (4) aracılığıyla yapılır. Dinlenme halindeyken vanalar kapalıdır. A portundaki basınç makaraya (1) etki eder. Aynı zamanda basınç, delik (2) vasıtasıyla makaranın (1) yay yüklü tarafına ve ağız (3) vasıtasıyla pilot popete (6) iletilir. Eğer basınç
bağlantı noktasında Yayda (5) ayarlanan değerin üzerine çıkarsa pilot popet (6) açılır. Sıvı artık makaranın (1), deliğin (3) ve kanalın (8) yay yüklü tarafından Y portuna akabilir. Ortaya çıkan basınç düşüşü makarayı (1) hareket ettirerek bunun A'dan B'ye bağlantıyı açmasına neden olur. yayda (5) ayarlanan basınç korunur.
İki yay odasından gelen pilot yağı dönüşü Y portu üzerinden harici olarak alınır.
DB 10 K2-40B'nin yapısı
Sembol
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4.Vana sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğü gerekli yüzey pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
