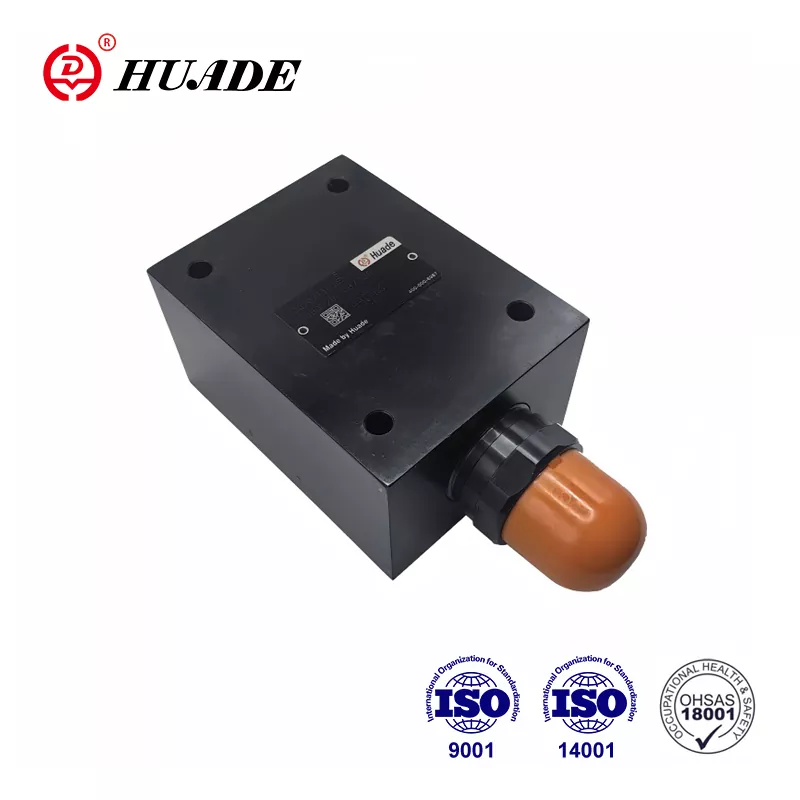

Basınç Tahliye Vanası DBD

Beijing Huade Hidrolik Endüstriyel Grubu, hidrolik ürün ve ekipmanların tasarımı, üretimi ve servisi konusunda uzmanlaşmış tanınmış bir devlete ait şirkettir. DBWT tahliye vanası Rexroth® tarafından sunulan ürünlerin yerini alabilir. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade Hydraulic, hidrolik valflerin yüksek kalitesini sağlamak için iyi bir denetim sistemine sahiptir. Fabrikada dünyanın her yerinden ithal edilen 750'den fazla gelişmiş üretim ekipmanı faaliyet göstermektedir. Her basınç valfi, sahteciliğe karşı işaretler iliştirilmiş olarak su geçirmez plastik torbalar ve standart kartonlarla paketlenecektir. Huade® hidrolik ürünleri, savunma ekipmanlarının modernizasyonunu teşvik etmek için askeri endüstride yaygın olarak kullanılmaktadır.

Basınç Tahliye Vanası DBD'nin ürün parametresi

Basınç Tahliye Vanası DBD Ürün Özelliği ve Uygulaması

Özellikler:

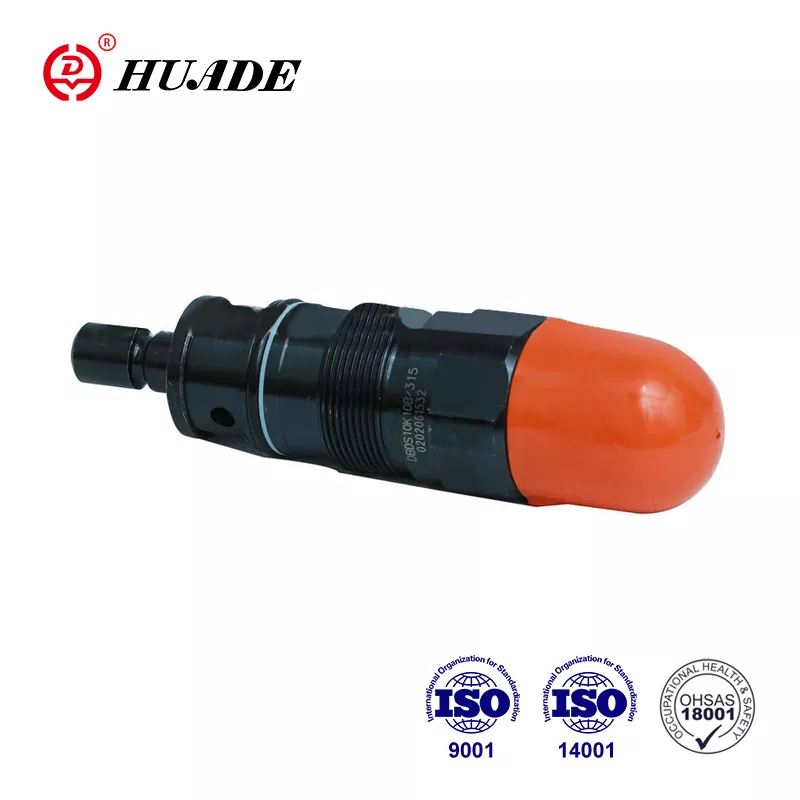

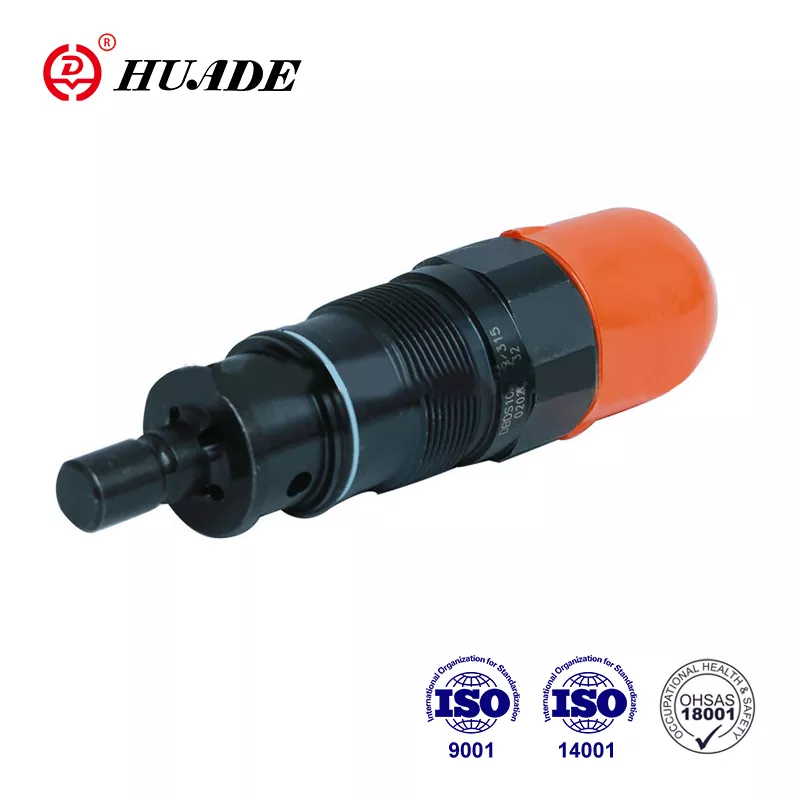

▶ Kartuş valfi olarak

▶ Dişli bağlantılar için

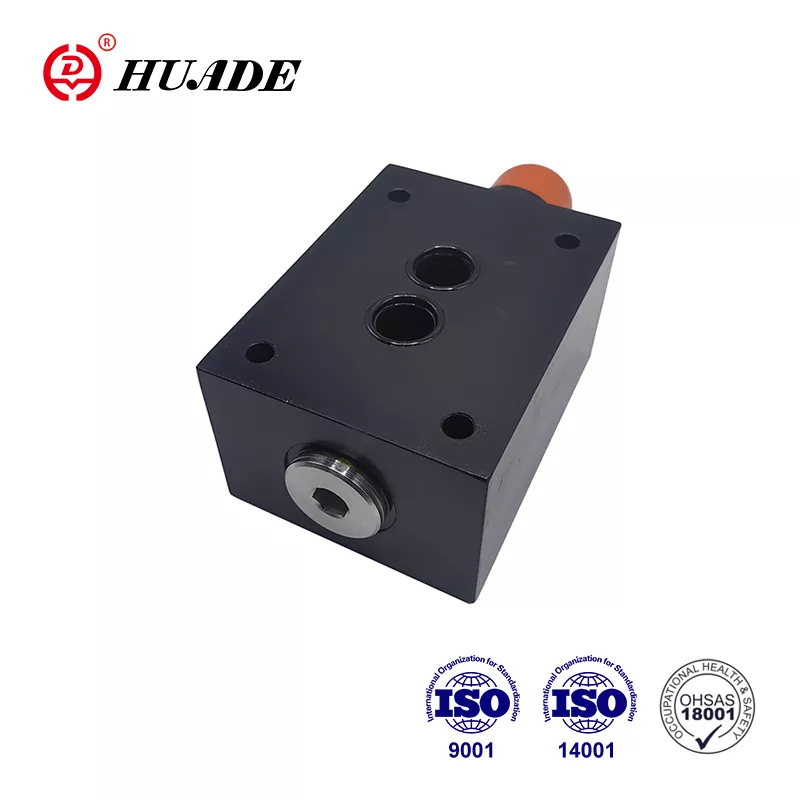

▶ alt plaka montajı için

▶ 3 basınç ayar elemanı, isteğe bağlı:

· Döner düğme

·.Hex. koruyucu kapaklı başlı vida

· Ölçekli kilitlenebilir döner düğme

Başvuru:

Basınç Tahliye Vanası DBD'nin Fonksiyonları, Bölümü ve Sembolleri

DBD basınç tahliye vanaları doğrudan çalıştırılan popet vanalardır.

Hidrolik sistemdeki basıncı sınırlamak için kullanılırlar.

Valfler temel olarak manşon (1), yay (2), sönümleme makaralı popet (4) (basınç kademeleri 2,5 ila 40 MPa) veya bilya (4) (basınç kademesi 63 MPa) ve ayar elemanından (3) oluşur. Sistem basıncının ayarı, ayar elemanı (3) aracılığıyla kademesiz olarak değiştirilebilir. Yay (2), popeti (4) yatağın üzerine iter. P kanalı sisteme bağlanır. Sistemde mevcut olan basınç popet alanına (veya topa) uygulanır.

P kanalındaki basınç, yaydaki (2) ayarlanan valfin üzerine çıkarsa popet (4) yaya (2) karşı açılır. Artık basınçlı sıvı P kanalından T kanalına akmaktadır. Popetin (4) stroku bir pim ile sınırlandırılmıştır. Tüm basınç aralığı boyunca iyi bir basınç ayarı sağlamak için basınç aralığı 7 basınç aşamasına bölünmüştür. Tek basınç kademe, onunla ayarlanabilecek maksimum çalışma basıncı için belirli bir yaya karşılık gelir.

Basınç Tahliye Vanası DBD'nin yapısı ve sembolleri

DBD'nin sembolleri

Fark etme

1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.

2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.

3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.

4.Vana sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.

5. Vanaya bağlı yüzeyin pürüzlülüğü gerekli yüzey pürüzlülüğünün 0,8 olması gerekmektedir.

6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
