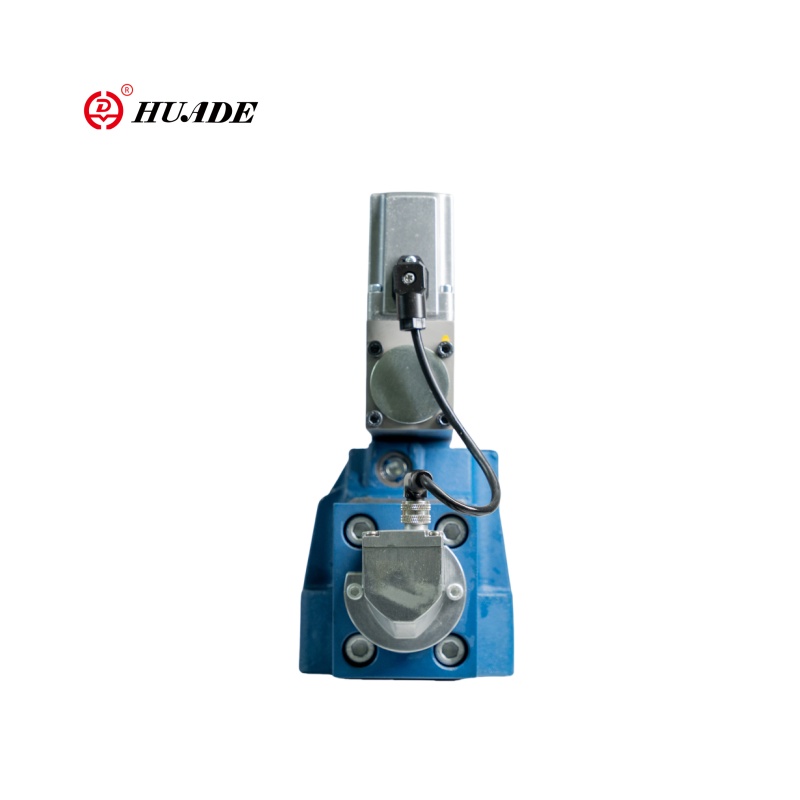

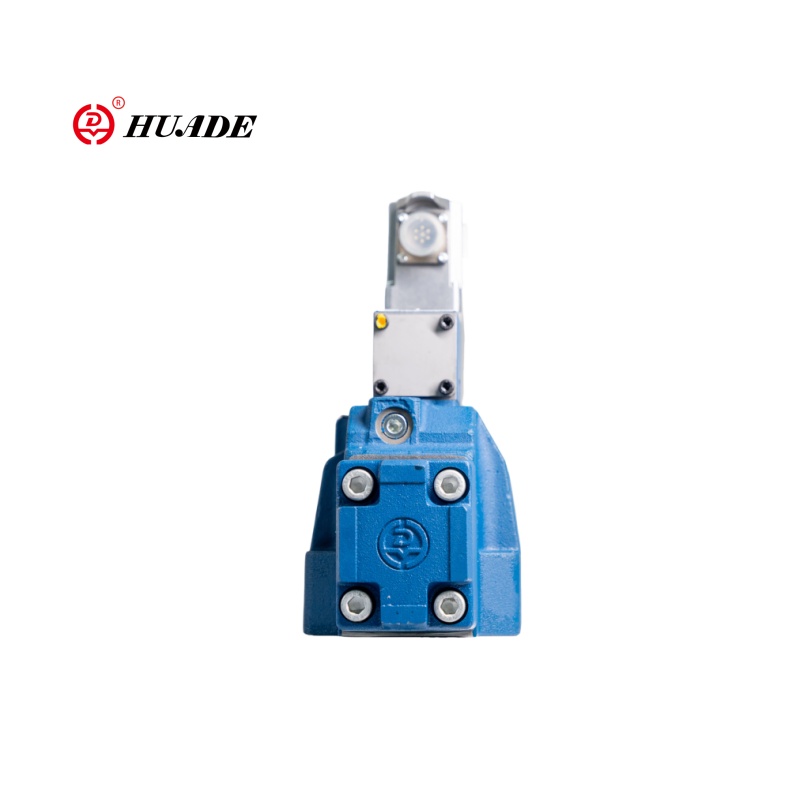

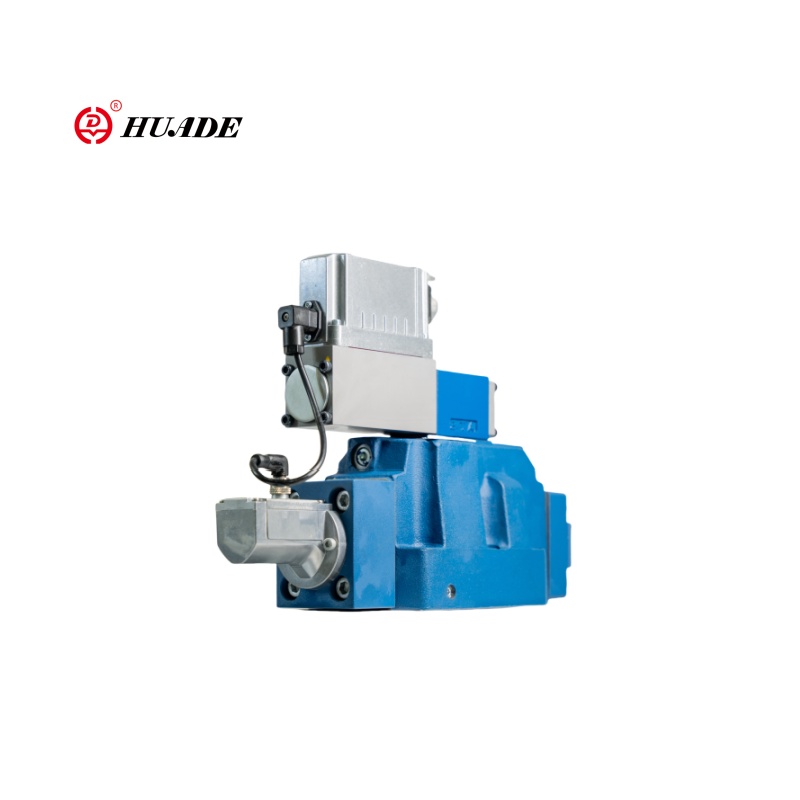

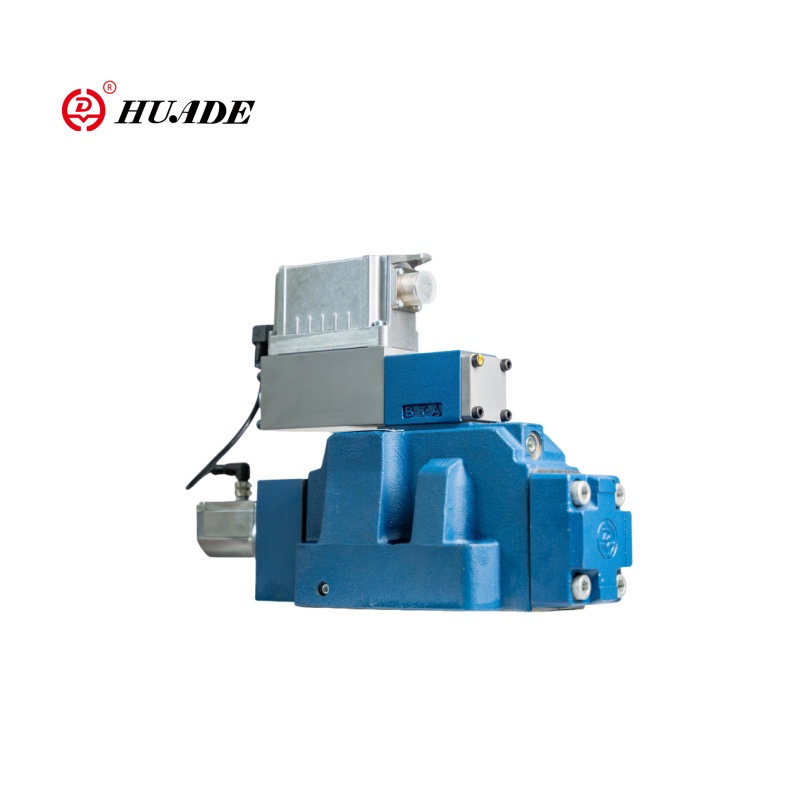

Orantılı yönlü valf 4wle-4x

Huade’nin orantılı yönlü valfi 4WRLE-4X, bir elektro-hidrolik orantılı yön valfidir (pozisyon geri bildirimi OBE ile). Kontrol yöntemi orantılı solenoid + valf çekirdek konumu kapalı döngü kontrolüdür (LVDT geri bildirimi). Huade'nin valfi 4wrle-4x gövde tasarımı, sızdırmazlık teknolojisi ve solenoid performansı Rexroth seviyelerine yakındır, ancak aşırı çalışma koşulları altında dayanıklılık (yüksek frekanslı titreşim, uzun süreli sürekli çalışma gibi) biraz farklı olabilir. Huade'nin ürün fiyatı, önemli maliyet performansı ile Rexroth'tan genellikle% 20-% 30 daha düşüktür. Tedarik zinciri lokalize, teslimat döngüsü kısadır ve satış sonrası servis yanıtı hızlıdır.

Orantılı yönlü valf 4x ürün parametresi

Orantılı yönlü valf 4x ürün özelliği ve uygulaması

Özellikler:

▪ Güvenilir - Kanıtlanmış ve sağlam tasarım

▪ Yüksek kaliteli -pilot kontrol valfinin kontrol makarası ve manşonu

▪ Pilot kontrol vanasının kontrol makarası, ünite kapatıldığında "başarısızlık güvenli" konumundadır

▪ Ana valfin kontrol makarası, yay merkezli merkezi konumda ve/veya ofset pozisyonundadır.

▪ Esnek - konum, hız ve basınç kontrolü için uygun

▪ Kesin - yüksek yanıt hassasiyeti ve az histerezis

Başvuru:

Orantılı yönlü valf 4wle-4x, özellikle hızlı yanıt ve kapalı döngü geri bildirimlerinin gerekli olduğu durumlarda, dinamik performans, hassasiyet ve güvenilirlik için yüksek gereksinimlere sahip hidrolik kontrol sistemleri için uygundur. Huade’nin 4WRLE-4X Orantılı Valfi, endüstriyel otomasyon, takım tezgahları ve işleme ekipmanları, enjeksiyon kalıplama makineleri ve kalıp döküm makineleri, test ve simülasyon ekipmanları, mühendislik makineleri vb.

Orantılı yönlü valf 4x üretim detayları

İşlev, bölüm

Valf tipi 4WRLE, elektrik konumu geri bildirimi ve entegre elektronik (OBE) ile pilotla çalışan yön kontrol vanasıdır.

Valf Kompozisyonu:

1. Valf çekirdeği ve valf manşonu yapısına sahip valf (1)

2. Valf merkezleme yay ve pozisyon geri bildirimi ile (2)

3. entegre amplifikatör (3)

İşlev:

Entegre elektronik (OBE) kapatıldığında veya aktif olmadığında, pilot kontrol valfinin kontrol makarası, ‘“ arıza güvenli ”konumunda yayla çalışır. Ana valfin kontrol makarası yay merkezli merkezi konumundadır.

Entegre Elektronik (OBE), belirtilen komut değerini ana valf kontrol makarasının gerçek değeri ile karşılaştırır. Kontrol sapmaları durumunda, kontrol solenoidi aktive edilecektir. Değiştirilen manyetik kuvvet nedeniyle, pilot kontrol makarası

Bahar.

Kontrol kesitleri yoluyla etkinleştirilen akış, ana kontrol makarasının ayarlanmasına yol açar. Ana kontrol makarasının inme/kontrol kesiti, komut değeri ile orantılı olarak düzenlenir.

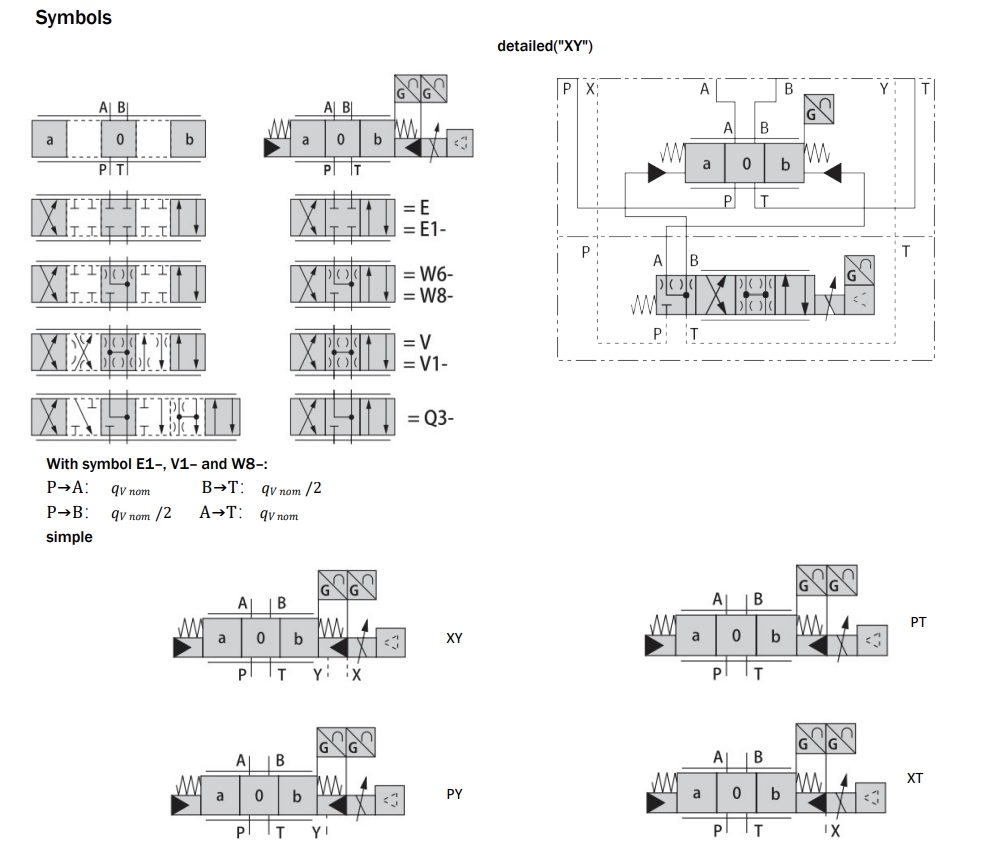

Pilot kontrol valfindeki pilot yağ kaynağı ya port P ile iç veya Port X üzerinden dışsaldır. Geri bildirim, port t veya port y ile tanka doğru dış olabilir.

Kontrol Solenoid Kapatma

Aşağıdaki hatalar olması durumunda, kontrol solenoidleri entegre elektronik (OBE) tarafından enerjilendirilir, pilot kontrol makarası "arıza güvenli" konumuna ayarlanır ve ana valfin pilot yağ odalarını boşaltır. Yay tarafından işletilen ana valf kontrol makarası merkezi konuma geçecektir.
