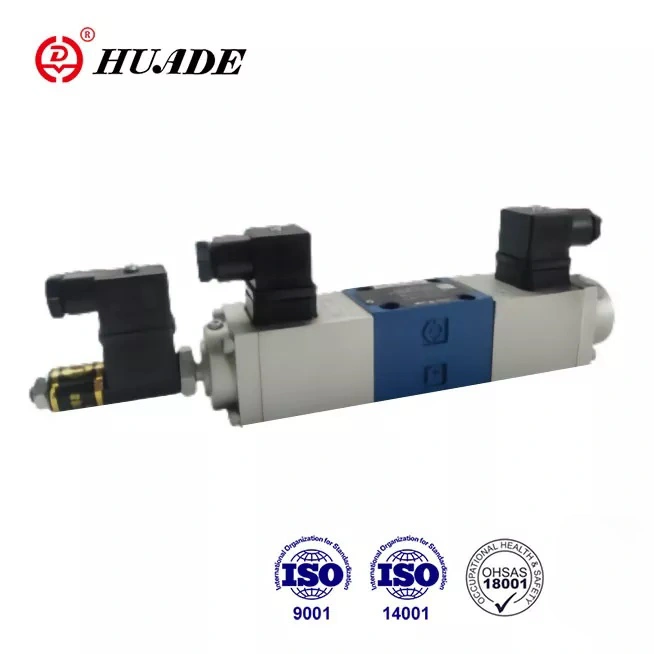

Tip 4WRE oransal valf, alt plaka montajını, yay merkezini benimser. İyi akış kapasitesi, yüksek basınç ve mükemmel tekrarlama hassasiyeti, kullanıma uygun. Rexroth ile yapılan iki uzun vadeli işbirliği sayesinde Rexroth'un sunduğu 4WRE serisi 1X'in yerini alabilir. 4WRE oransal valfinin performansı, birinci kademe uluslararası markaların performansıyla eşleşebilir. İyi ve uygun fiyatlı bir alternatiftir.
|
Hidrolik veriler |
|||
|
Boyut |
6 |
10 |
|
|
Çalışma basıncı (Mpa) |
bağlantı noktası A, B, P |
31.5 |
31.5 |
|
bağlantı noktası T |
16 |
16 |
|
|
Akış (L/dak) |
65 |
260 |
|
|
Kirlenme derecesi(㎛) |
≤ 20 (önerilen ≤10) |
||
|
Histerezis (%) |
<1 |
<1 |
|
|
Tekrarlanabilirlik (%) |
<1 |
<1 |
|
|
Tepki hassasiyeti (%) |
≤ 0,5 nominal sinyal |
≤ 0,5 nominal sinyal |
|
|
Frekans yanıtı (-3dB) (Hz) |
6 |
4 |
|
|
Hidrolik sıvı |
Mineral yağ (NBR conta için), Fosfat ester (FPM conta için) |
||
|
Viskozite aralığı(mm²/s) |
2,8 ila 380 |
||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-20 ila +70 |
||
|
Montaj konumu |
İsteğe bağlı |
||
|
Ağırlık(kg) |
1 solenoidli valf |
1.91 |
5.65 |
|
2 solenoidli valf |
2.66 |
7.65 |
|
|
Elektrik verileri |
|||
|
Gerilim tipi |
Doğrudan voltaj 24V veya 12V |
||
|
Maks. Solenoid başına akım (A) |
1.5 |
1.5 |
|
|
Bobin |
20°C'de soğuk değer |
5.4 |
10 |
|
Maksimum sıcak değer |
8.1 |
15 |
|
|
Ortam sıcaklığı °C |
+50'ye kadar |
||
|
Görev |
Sürekli |
||
|
Bobin sıcaklığı °C |
+150'ye kadar |
||
|
Valf izolasyonu |
IP65 |
||
|
İlgili amplifikatör (köprü tipi 24V doğrultucu) |
2 rampa süresi ile |
VT-5001S20(2 konumlu için) |
VT-5002S20(2 konumlu için) |
|
1 rampa süresi ile |
VT5005S10(3 konumlu için) |
VT 5006S10(3 konumlu için) |
|
|
Endüktif konumsal dönüştürücü |
|||
|
Elektrik ölçüm sistemi |
LVDT |
||
|
Kontrol stroku (mm) |
± 4,5 doğrusal |
||
|
Doğrusallık toleransı (%) |
1 |
||
|
Bobin direnci (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Endüktans (mH) |
6 ila 8 |
||
|
Osilatör frekansı (KHz) |
2.5 |
||
|
Valf izolasyonu |
IP65 |
||
Özellikler:
▶ Hidrolik sıvının hem yönünü hem de akışını kontrol etmeye yönelik valf
▶ Alt plaka montajı için
▶ Elektrikli konum geri bildirimi
▶ Yay merkezli kontrol makarası
▶ Kontrol alanlarında düşük basınç düşüşü
▶ Tek tedarikçiden hem vana hem de elektronik kontrol
▶ DIN 24 340 form A, ISO4401 ve CETOP - RP121H'ye uygun montaj modeli
Başvuru:
4WRE yön valfi yakın devre için uygundur ve makine, hafif sanayi, metalurji, maden, uzay uçuşu ve diğer alanlarda yaygın olarak kullanılır.
Tip 4WRE yön valfleri, oransal solenoidler aracılığıyla doğrudan çalıştırılır ve bir akışın yönünü ve hacmini kontrol etmek için kullanılır.
Temel olarak mahfaza (1), kontrol makarası (4), iki geri dönüş yayı (5), iki oransal solenoid (2) ve bir konumsal transdüserden (3) oluşurlar.
Tip 4WRE6...10B... ve 4WRE10... 10B...(3 konumlu)
Solenoid 'a'ya (2) enerji verilirse makara sağa hareket eder, hareket elektrik giriş sinyaliyle orantılıdır. Kontrol makarası (4), V şeklindeki olukların kademeli olarak açılmasını ve akmasını sağlar. Kontrol makarasının (4) konumu, konumsal dönüştürücü (3) tarafından izlenir. Elektronik kontrolde kontrol makarasının gerçek konumu önceden ayarlanmış değerle karşılaştırılır. Burada mevcut farklılıkları tanıyan bir konum kontrol devremiz var
önceden ayarlanan değer (komut değeri) ile geri besleme değeri (gerçek değer) arasında ayarlanır ve ilgili solenoidlerdeki uygun sinyallerle düzeltilir. Solenoid 'a'nın (2) enerjisi kesildiğinde, kontrol makarası geri dönüş yayları (5) aracılığıyla orta konumuna geri döner.
Oransal Yön Valfi 4WRE6... ve 4WRE10...'un Yapısı
Tip4WRE..A...10B/...(2 konumlu valf)
Bu tip vanaların çalışma prensibi 4wRE...10B/ .. ile aynıdır. Ancak bu tip vanalarda sadece bir sensör ve bir solenoid bulunmaktadır.
Oransal Yön Valfinin Yapısı 4WRE6...A... 10B ve 4WRE10...A... 10B
Oransal Yön Valfi 4WRE Sembolü
