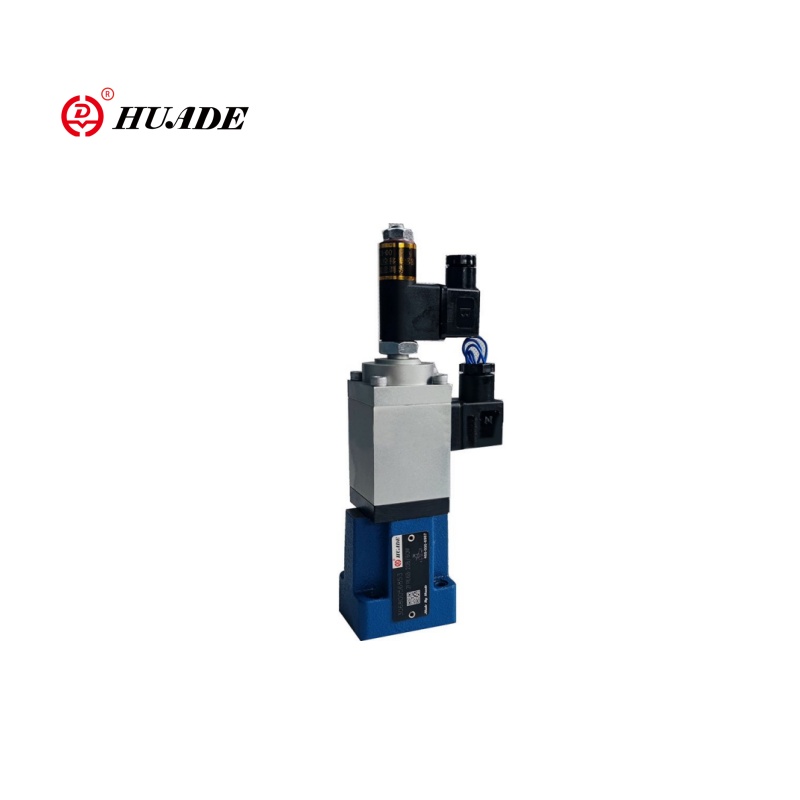

Oransal akış kontrol valfini hidrolik sistemlerin "akıllı dimmer anahtarı" olarak düşünün. Tıpkı bir dimmer anahtarının bir ışığın ne kadar parlak olacağını kontrol etmenize olanak sağlaması gibi, bu valfler de hidrolik yağın sisteminizde ne kadar hızlı akacağını tam olarak kontrol etmenize olanak sağlar. [Önce anlayınoransal valfler nelerdir.]
Bu neden önemlidir:
Geleneksel hidrolik valfler, sıradan bir ışık anahtarı gibi ya tamamen açık ya da tamamen kapalıdır. Oransal valfler, dimmer anahtarı gibi size yumuşak ve hassas kontrol sağlar. Bu yumuşak kontrol şu anlama gelir:
- Makinelerinizde daha az şok ve titreşim
- Hidrolik silindirlerin ve motorların daha hassas hareketi
- Daha iyi enerji verimliliği
- Genel olarak daha sorunsuz çalışma
Temel Konsept
Basit bir ifadeyle şu şekilde çalışır:
Elektrik Girişi
Vanaya bir elektrik sinyali (genellikle 4-20 mA veya 0-10V) gönderirsiniz
Orantılı Tepki
Valf bu sinyalle orantılı olarak açılır
Akış Kontrolü
Daha fazla sinyal = daha fazla akış, daha az sinyal = daha az akış
Sorunsuz Çalışma
Değişiklikler aniden değil yavaş yavaş gerçekleşir
Bu orantısal ilişki, bu valfleri modern hidrolik sistemlerde bu kadar değerli kılan şeydir.
Neden Önemlidirler: Basit Kontrolden Akıllı Kontrole Evrim
Eski Yol: Bang-Bang Kontrolü
Geçmişte çoğu hidrolik sistem basit açma/kapama valfleri kullanıyordu ("bang-bang" kontrolü olarak adlandırılıyordu). Bu valflerin iki ayarı vardı:
- Tamamen Açık:Maksimum akış
- Tamamen Kapalı:Akış yok
Bang-bang kontrolüyle ilgili sorunlar:
- Valfler hızla açılıp kapandığında ani basınç yükselmeleri
- Ekipmandaki titreşim ve mekanik stres
- Kesin hızlara veya konumlara ulaşmada zorluk
- Sürekli tam akışlı çalışmadan kaynaklanan enerji israfı
Yeni Yol: Oransal Kontrol
Oransal valfler şunları sağlayarak her şeyi değiştirdi:
Sorunsuz Hızlanma
Sarsıntılı başlatma-durdurma hareketi yerine makine, hareketsiz durumdan tam hıza sorunsuz bir şekilde geçer.
Hassas Hız Kontrolü
Bir makine döngüsünün farklı bölümleri için kesin hızları ayarlayabilirsiniz.
Enerji Verimliliği
Sistem ihtiyaç duyduğu akışı yalnızca ihtiyaç duyduğu anda kullanır.
Daha İyi Ürün Kalitesi
Daha yumuşak hareket, üretim süreçlerinde daha iyi sonuçlar anlamına gelir.
Daha Az Bakım
Daha az şok ve titreşim, daha uzun ekipman ömrü anlamına gelir.
Gerçek Dünya Etkisi
Plastik parçalar üreten bir enjeksiyon kalıplama makinesini düşünün:
- Eski sistem:Enjeksiyon şahmerdanı tam hızda hareket etti veya tamamen durdu, bu da kusurlara ve malzeme israfına neden oldu
- Yeni sistem:Ram hızı, enjeksiyon döngüsü boyunca sorunsuz bir şekilde değişerek tutarlı, yüksek kaliteli parçalar üretir
Basit kontrolden akıllı kontrole doğru olan bu evrim, oransal valfleri modern üretimde vazgeçilmez hale getirmiştir.
Nasıl Çalışırlar: Teknolojinin İçinde
Oransal akış kontrol valflerinin nasıl çalıştığını anlamak, onları daha iyi seçmenize ve kullanmanıza yardımcı olur. Temel bileşenleri parçalayalım.
[Tamamını öğreninoransal valflerin çalışma prensibi]
1. Orantılı Selenoid: Beyin
Oransal solenoid valfin beyni gibidir. Açık veya kapalı olan normal solenoidlerin aksine, oransal solenoidler aldıkları elektrik sinyaline bağlı olarak farklı miktarlarda kuvvet oluşturabilirler.
Nasıl çalışır:
- Elektrik sinyalini alır (akım veya voltaj)
- Bu sinyalle orantılı manyetik kuvvet oluşturur
- Daha fazla sinyal = daha fazla manyetik kuvvet
- Bu kuvvet vananın iç parçalarını hareket ettirir
Temel özellikler:
- Sorunsuz çalışma için DC gücü kullanır
- Genellikle 200 Hz civarında PWM (darbe genişliği modülasyonu) sinyallerini kullanır
- Sürtünmeyi azaltan küçük titreşimler olan "titreme"yi içerebilir
2. Makara ve Valf Gövdesi: Akış Kontrol Cihazı
Valf gövdesinin içinde makara adı verilen hassas işlenmiş bir silindir bulunur. Bu makara akışı kontrol etmek için ileri geri kayar.
Makara Tasarım Özellikleri
- Ölçüm çentikleri:Makara konumu ile akışın nasıl değiştiğini kontrol eden makaraya kesilmiş özel şekiller (V, U veya dikdörtgen)
- Örtüşme özellikleri:Makara kenarlarının portlarla hizalanması valf tepkisini nasıl etkiler?
Akış Özellikleri
- Doğrusal akış:Akış, makara hareketi ile orantılı olarak artar
- Aşamalı akış:Akış daha büyük açıklıklarda daha fazla artar, düşük akışlarda daha hassas kontrol sağlanır
3. Basınç Dengelemesi: Tutarlı Akışın Korunması
Kaliteli oransal valflerde en önemli özelliklerden biri basınç dengelemesidir. Bu sistem, yük basıncı değiştiğinde bile akışın sabit kalmasını sağlar.
Tazminatsız sorun:Ağır bir yük kaldırıyorsanız karşı basınç artar ve valf açıklığı aynı kalsa bile akış azalır.
Çözüm:Bir basınç dengeleyici, sabit tutmak için ana makaradaki basınç düşüşünü otomatik olarak ayarlar.
Faydalar:
- Akış yüke değil yalnızca valf sinyaline bağlıdır
- Tahmin edilebilir sistem davranışı
- Daha kolay programlama ve kontrol
4. Geri Bildirim Sistemleri: Doğruluğun Sağlanması
Üst düzey oransal valfler, gerçek makara konumunu izleyen ve bunu istenen konumla karşılaştıran geri bildirim sistemlerini içerir.
| Vana Tipi | Geri bildirim | Kesinlik | Maliyet | Uygulamalar |
|---|---|---|---|---|
| Açık döngü vanaları | Geri bildirim yok | Ilıman | Daha düşük | Temel uygulamalar |
| Kapalı çevrim vanalar | LVDT sensörleri | Yüksek | Daha yüksek | Hassas uygulamalar |
Oransal Akış Kontrol Vanalarının Çeşitleri
Oransal valfler çeşitli konfigürasyonlarda gelir. Bu türleri anlamak, uygulamanız için doğru olanı seçmenize yardımcı olur.
Tahrik Mekanizması ile
Doğrudan Etkili Vanalar
Solenoid makarayı doğrudan hareket ettirir
- Hızlı yanıt (5-10 milisaniye)
- Kompakt boyut
- Basit tasarım
Sınırlamalar:Daha küçük akışlarla (<50 L/dak) ve basınçlarla (<210 bar) sınırlıdır
Şunun için en iyisi:Küçük sistemler, tıbbi cihazlar, daha büyük vanalar için pilot aşamalar
Pilot Kumandalı Vanalar (İki Kademeli)
Küçük bir pilot valf, ana makarayı hareket ettirmek için yağ akışını kontrol eder
- Yüksek akışlarla başa çıkabilir (1600 L/dk'ya kadar)
- Yüksek basınçlar (350 bar'a kadar)
Sınırlamalar:Daha yavaş yanıt (~100 ms)
Şunun için en iyisi:Ağır makineler, büyük endüstriyel sistemler, yüksek güçlü uygulamalar
İşleve Göre
Akış Kontrol Vanaları
- Birincil iş akış hızını kontrol etmektir
- Genellikle 2 yollu veya 3 yollu konfigürasyonlar
- Genellikle basınç telafisini içerir
- Kontrol aktüatör hızı
Yön Kontrol Valfleri
- Hem akışı hem de yönü kontrol edin
- Tipik olarak 4 yollu, 3 konumlu vanalar
- Birden fazla basit valfi değiştirin
- Kontrol silindiri veya motor yönü ve hızı
Basınç Kontrol Vanaları
- Akış yerine sistem basıncını kontrol edin
- Tahliye vanaları ve basınç düşürücü vanaları içerir
- Güvenli çalışma basınçlarını koruyun
Oransal ve Diğer Vana Tipleri
Oransal valflerin diğer teknolojilerle karşılaştırıldığında nasıl olduğunu anlamak daha iyi kararlar vermenize yardımcı olur.
Oransal ve Açma/Kapama Valfleri
| Özellik | Açma/Kapama Vanaları | Oransal Valfler |
|---|---|---|
| Kontrol Tipi | İkili (açık/kapalı) | Sürekli (değişken) |
| Akış Kontrolü | Tam akışlı veya akışsız | %0-100 arası herhangi bir akış |
| Sistem Şoku | Yüksek (ani değişiklikler) | Düşük (yumuşak geçişler) |
| Enerji Kullanımı | Çoğu zaman israf | Verimli (talebi eşleştirin) |
| Karmaşıklık | Basit devreler | Daha karmaşık elektronikler |
| Maliyet | Düşük başlangıç maliyeti | Daha yüksek başlangıç maliyeti |
Oransal ve Servo Valfler
| Özellik | Oransal Valfler | Servo Valfler |
|---|---|---|
| Kesinlik | İyi (±%2-5) | Mükemmel (±%0,5) |
| Tepki Hızı | Orta (2-50 Hz) | Çok hızlı (>100 Hz) |
| Maliyet | Ilıman | Yüksek (10-20 kat daha fazla) |
| Kirlenme Toleransı | Yüksek | Düşük (çok temiz yağ gerektirir) |
| Karmaşıklık | Ilıman | Yüksek |
| Bakım | Standart | Uzmanlaşmış |
Her Tür Ne Zaman Seçilmeli?
Aşağıdaki durumlarda Açma/Kapama Valflerini seçin:
- Yalnızca basit açık/kapalı kontrolüne ihtiyacınız var
- Maliyet öncelikli endişe kaynağıdır
- Uygulama şok ve titreşimi tolere edebilir
- Hassas kontrol gerekli değildir
Aşağıdaki durumlarda Oransal Valfleri seçin:
- Değişken hıza veya konum kontrolüne ihtiyacınız var
- Sorunsuz çalışma önemlidir
- Enerji verimliliği önemlidir
- Orta düzeyde hassasiyet yeterlidir
- Tipik endüstriyel ortamlarda çalışmak
Hidrolik özellikler için bkz.hidrolik oransal valf kılavuzu
Aşağıdaki durumlarda Servo Valfleri seçin:
- Ultra yüksek hassasiyet gereklidir
- Çok hızlı tepki gerekiyor
- Maliyet performanstan sonra gelir
- Çok temiz hidrolik sıvısı sağlayabilirsiniz
- Uygulama bunu gerektiriyor (havacılık, test)
Bilmeniz Gereken Temel Performans Ölçümleri
Oransal valf seçerken, uygulamanızda ne kadar iyi çalışacağını çeşitli performans ölçütleri belirler.
Akış ve Basınç Değerleri
Maksimum Akış Hızı
- Genellikle standart bir basınç düşüşünde belirtilir (5 bar veya 70 psi gibi)
- Tipik aralıklar: 7-1000 L/dak (2-260 GPM)
- Aktüatör hızı gereksinimlerinize göre seçim yapın
Maksimum Basınç
- Güvenli çalışma basıncı sınırı
- Tipik aralıklar: 280-400 bar (4000-5800 psi)
- Sisteminizin maksimum basıncını aşmalıdır
Basınç Düşüşü
- Nominal akışta vana boyunca basınç kaybı
- Verimlilik açısından daha düşük olması daha iyidir
- Tipik: Nominal akışta 5-35 bar (70-500 psi)
Doğruluk ve Tekrarlanabilirlik
Histerezis
Aynı noktaya farklı yönlerden yaklaşıldığında çıktı farkı
- Tipik: Tam ölçeğin %2-5'i
- Hassas uygulamalar için daha düşük olması daha iyidir
Doğrusallık
Valf akışının giriş sinyalini ne kadar yakından takip ettiği
- Tipik: Tam ölçeğin ±%2'si
- Lineer vanaların kontrolü daha kolaydır
Tekrarlanabilirlik
Aynı giriş sinyaline dönerken tutarlılık
- Tipik: Tam ölçeğin ±%1-3'ü
- Tutarlı üretim için önemli
Ölü bant
Çıkış üretmeyen giriş sinyali aralığı
- Tipik: Tam sinyal aralığının %2-5'i
- Sızdırmazlık için gerekli olan makara örtüşmesinden kaynaklanır
Performans Karşılaştırma Tablosu
| Vana Tipi | Akış Aralığı | Basınç | Tepki Süresi | Histerezis | Kirlenme Toleransı | Göreli Maliyet |
|---|---|---|---|---|---|---|
| Temel Oransal | 7-100 L/dk | 280 bara kadar | 20-100 ms | %3-5 | Yüksek | 2-4x |
| Kapalı Döngü Oransal | 7-1000 L/dak | 350 bara kadar | 10-50 ms | %1-2 | Yüksek | 4-8x |
| Servo-Oransal | 10-500 L/dak | 350 bara kadar | 5-20 ms | <%1 | Ilıman | 8-15x |
