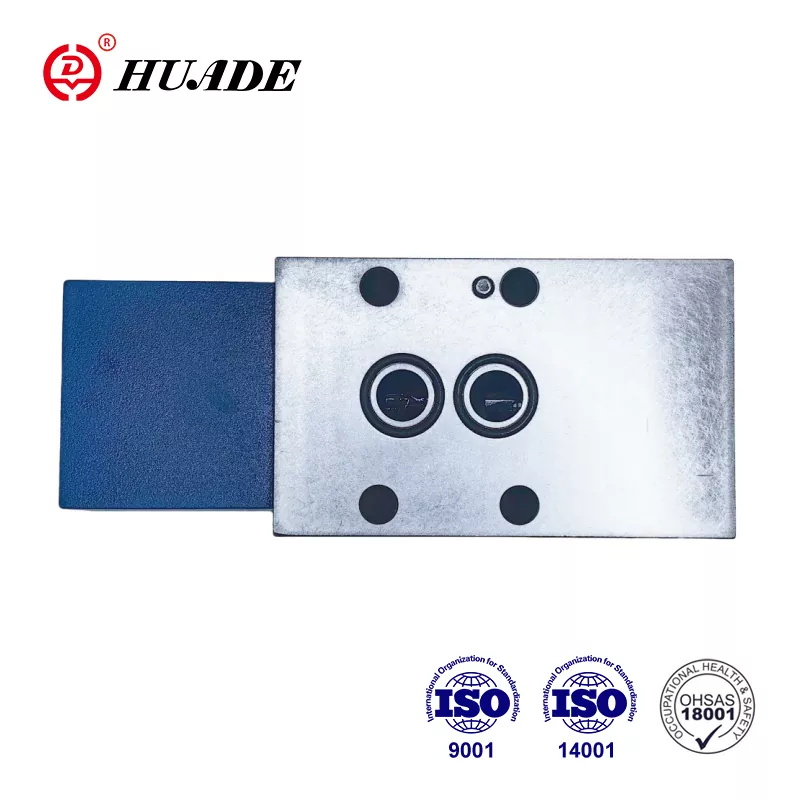

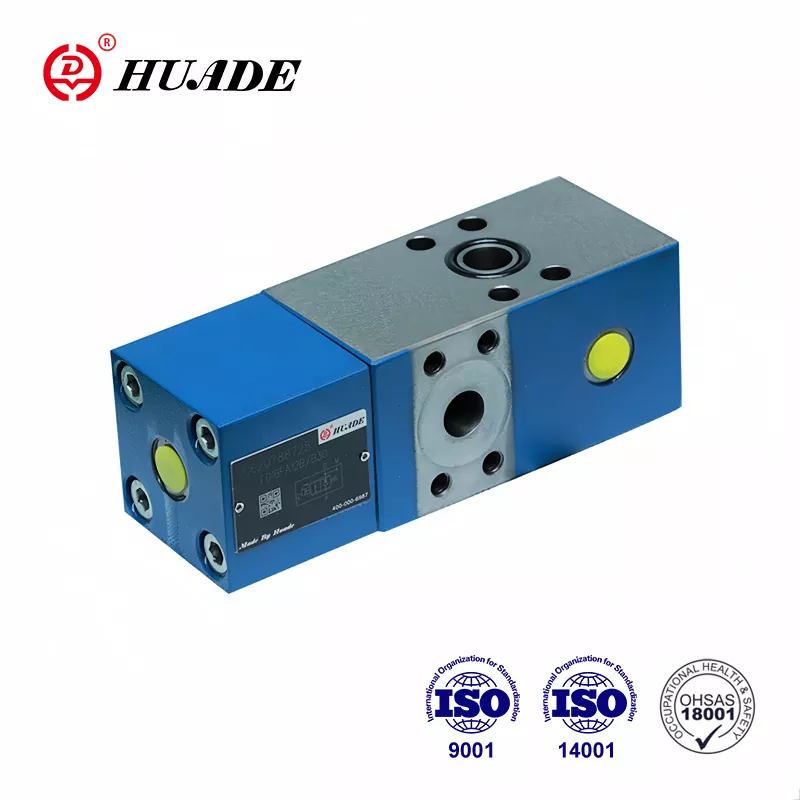

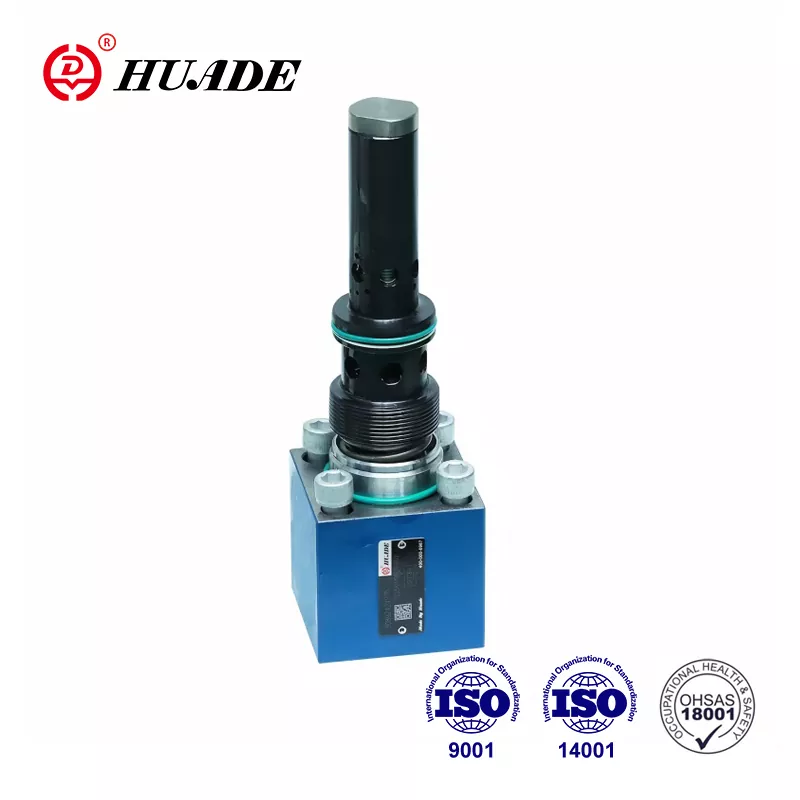

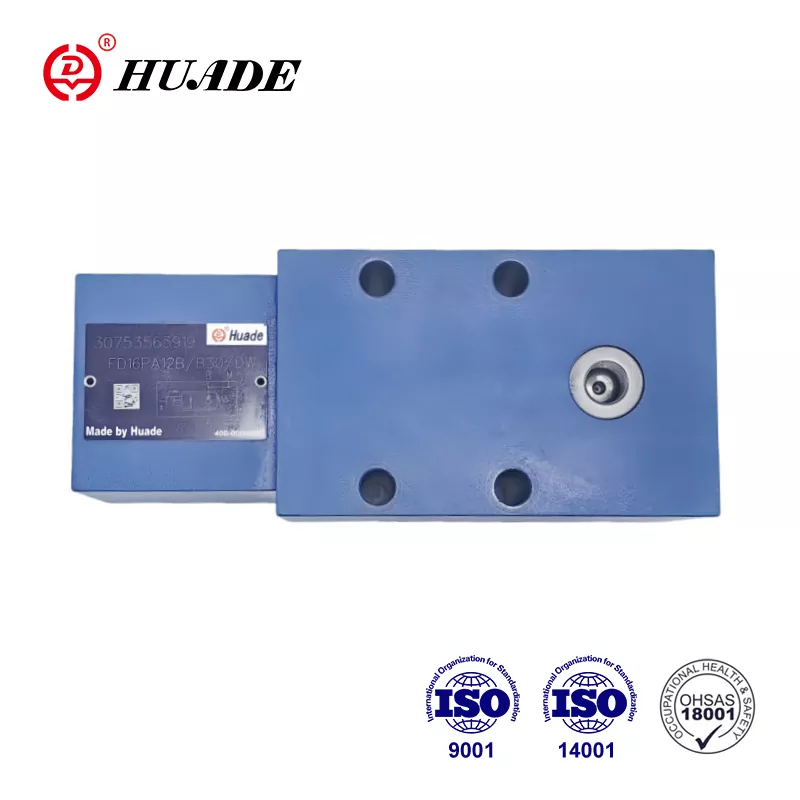

Akış valfi FD 12, hidrolik sistemde hidrolik motor ve silindirin hızını kontrol etmek için kullanılır. Yüksek kalite ve ucuz fiyata sahiptir. Huade Hydraulic, ürünlerin maliyetini başarılı bir şekilde kontrol ediyor ve müşterilere uygun fiyatlı hidrolik FD kontrol-Q-metre valfleri sağlıyor. İyi kalitenin nedenlerinden biri Huade Hydraulic'in iyi bir denetim sistemine sahip olmasıdır. Fabrika dünyanın her yerinden 750'den fazla gelişmiş ekipmanı tanıttı. Huade Hydraulic tarafından sağlanan tüm akış valfleri uluslararası standartları karşılamaktadır.
|
Çalışma basıncı, A, X bağlantı noktaları (MPa) |
31.5'e |
|
Çalışma basıncı. bağlantı noktası B (MPa) |
42'ye kadar |
|
Pilot basıncı, X portu (akış kontrol aralığı) (MPa) |
min.2 ila 3.5, maks.31.5 |
|
Çatlama basıncı, A'dan B'ye (MPa) |
0.2 |
|
İkincil basınç tahliye vanası için basıncın ayarlanması (MPa) |
40'a kadar |
|
Akış (L/dak) |
80 (boyut12) 200 (boyut16) |
|
Ön açılışın alan oranı |
popet yuvası alanı/pilot makara alanı=1/20 |
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
|
Viskozite aralığı(mm²/s) |
10 ila 800 |
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
Özellikler:
▶ D,ISO 5781 ve CETOP - RP 121H'den DIN 24 340'a göre taşıma modeli
▶ Pilot kumandalı çek valf, sızdırmaz. Check-Q-meter, alan oranının (Q2=Q1φ) hesaba katılması gereken silindirlerle aktüatörün (Q1) karşı tarafına yönlendirilen akışla ilişkili olarak geri dönen akışı (Q2) kontrol eder.
▶ By-pass valfi, ters yönde serbest akış
▶ İsteğe bağlı dahili ikincil basınç tahliye vanası (yalnızca flanş bağlantılı vanalar için).
Başvuru:
Check-Q-meter valfleri FD12, hidrolik sistemlerde, yükten bağımsız olarak hidrolik motorların ve silindirlerin hızlarını etkilemek için kullanılır (kaçmayı önler). Ayrıca boru patlama emniyeti için izole edilmiş bir fonksiyon bulunmaktadır.
Check-Q-meter temel olarak mahfaza (1), ana popet (2), pilot parça (3), pilot makara (4), sönümleme makarası (5) ve pilot sönümlemeden (6) oluşur.
Check-Q-Meter Vana FD 12 Yapısı
Check-Q-Meter Valfı FD 12 Sembolü
Devre örnekleri
Not:
Her silindirde senkronizasyon ve aynı basınç garanti edilemediğinden, mekanik olarak birlikte hareket etmeye zorlanan iki silindiri kontrol etmek için iki Check-Q-meter kullanılamaz.
Bu nedenle silindirlerin SL tipi iki pilot kumandalı çek valf ile donatılması gerekir. Check-Q-meter ortak bir hatta takılır.
Bu durumda yük basıncı 20 MPa'yı aşmamalıdır!
