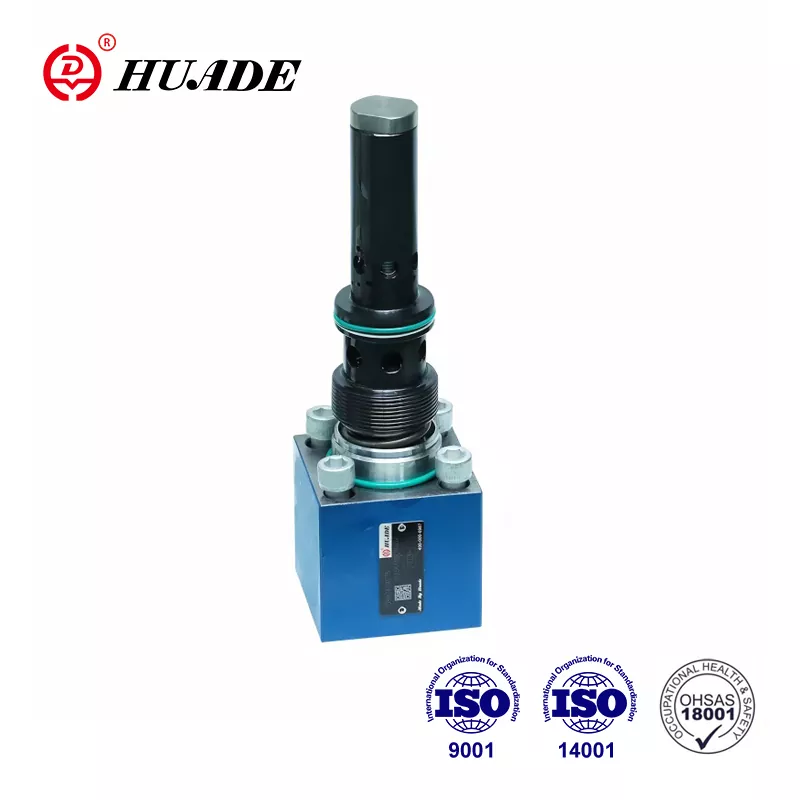

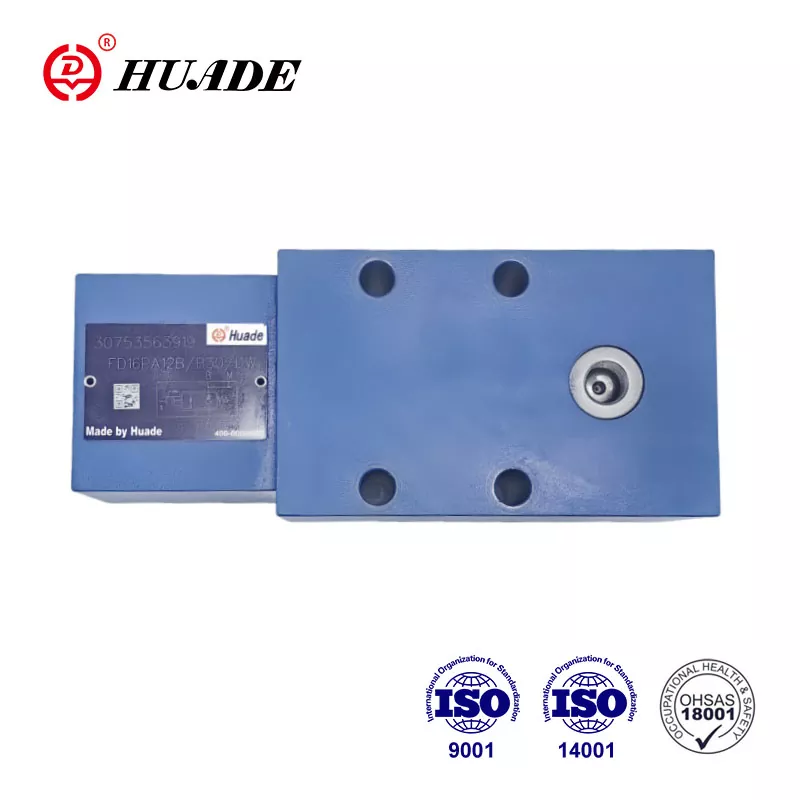

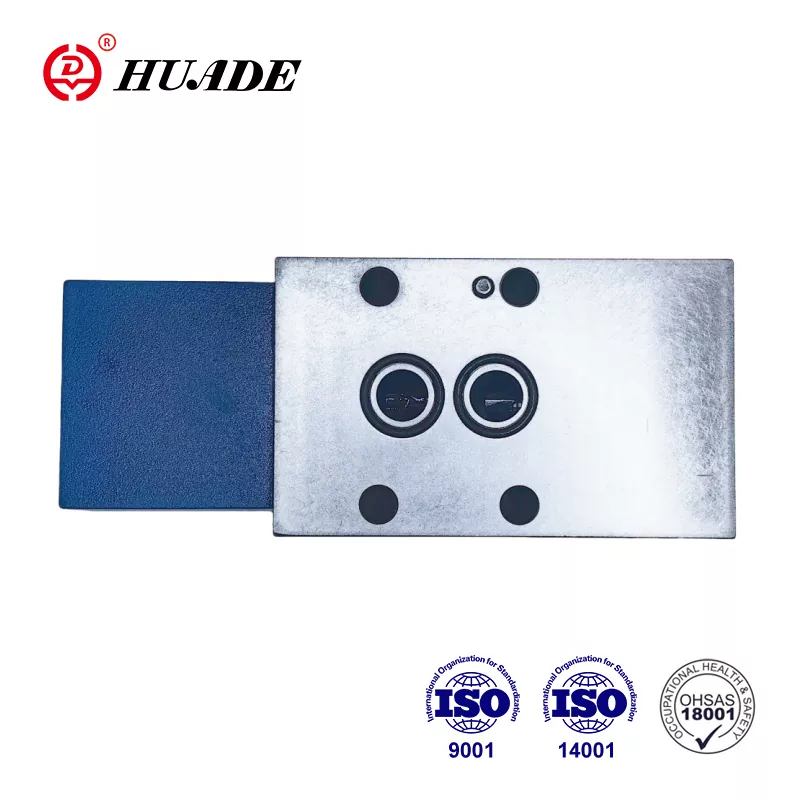

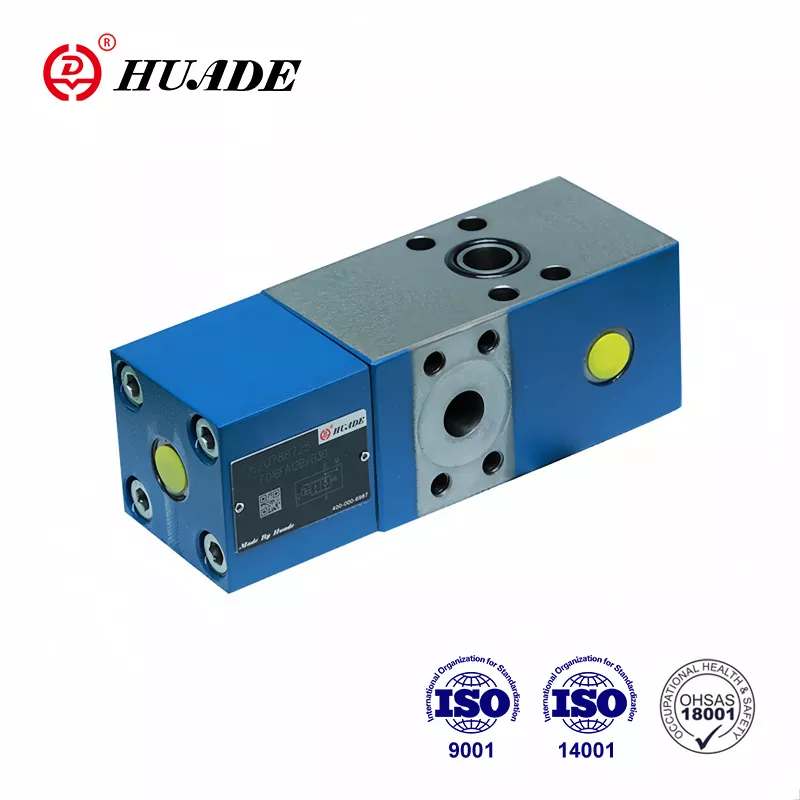

FD 16 tipi Check-Q-meter valfi esas olarak akışı düzenleme işleviyle bilinir. Huade FD 16 tipi hidrolik valfler Rexroth ürünleriyle uyumludur. Gerçek şu ki Huade Hydraulic'in Rexroth ile iki uzun vadeli işbirliği var. Fabrika, maliyet etkinliği ve pratikliğe daha fazla önem veriyor. Fabrika, ürünün istikrarlı performansını sağlamak için dünyanın her yerinden sıkı bir test sistemine ve gelişmiş üretim ekipmanlarına sahiptir.
|
Çalışma basıncı, A, X bağlantı noktaları (MPa) |
31.5'e |
|
Çalışma basıncı. bağlantı noktası B (MPa) |
42'ye kadar |
|
Pilot basıncı, X portu (akış kontrol aralığı) (MPa) |
min.2 ila 3.5, maks.31.5 |
|
Çatlama basıncı, A'dan B'ye (MPa) |
0.2 |
|
İkincil basınç tahliye vanası için basıncın ayarlanması (MPa) |
40'a kadar |
|
Akış (L/dak) |
80 (boyut12) 200 (boyut16) |
|
Ön açılışın alan oranı |
popet yuvası alanı/pilot makara alanı=1/20 |
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
|
Viskozite aralığı(mm²/s) |
10 ila 800 |
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
Özellikler:
▶ D,ISO 5781 ve CETOP - RP 121H'den DIN 24 340'a göre taşıma modeli
▶ Pilot kumandalı çek valf, sızdırmaz. Check-Q-meter, alan oranının (Q2=Q1φ) hesaba katılması gereken silindirlerle aktüatörün (Q1) karşı tarafına yönlendirilen akışla ilişkili olarak geri dönen akışı (Q2) kontrol eder.
▶ By-pass valfi, ters yönde serbest akış
▶ İsteğe bağlı dahili ikincil basınç tahliye vanası (yalnızca flanş bağlantılı vanalar için).
Başvuru:
FD16 Q-metre valflerinin ana işlevi, yükten bağımsız olarak hidrolik motorların ve silindirlerin hızlarını etkilemektir (kaçmayı önler). Ayrıca boru patlama emniyeti için izole edilmiş bir fonksiyon bulunmaktadır.
Check-Q-meter temel olarak mahfaza (1), ana popet (2), pilot parça (3), pilot makara (4), sönümleme makarası (5) ve pilot sönümlemeden (6) oluşur.
Check-Q-Meter Vana FD 16 Yapısı
Check-Q-Meter Valfı FD 16 Sembolü
Devre örnekleri
Not:
Her silindirde senkronizasyon ve aynı basınç garanti edilemediğinden, mekanik olarak birlikte hareket etmeye zorlanan iki silindiri kontrol etmek için iki Check-Q-meter kullanılamaz.
Bu nedenle silindirlerin SL tipi iki pilot kumandalı çek valf ile donatılması gerekir. Check-Q-meter ortak bir hatta takılır.
Bu durumda yük basıncı 20 MPa'yı aşmamalıdır!
