Bir orkestrayı yönettiğinizi hayal edin. Müzisyenlere sadece "yüksek sesle" veya "sessiz" çalmalarını söylemezsiniz; onlara "biraz daha yumuşak", "biraz daha yüksek sesle" veya "aynı ses seviyesini koruyun" diyen ince el hareketleri verirsiniz. Hidrolik oransal valf, hidrolik sıvı için bir iletken gibidir ve yalnızca "açık" veya "kapalı" yerine sonsuz değişken kontrol sağlar.
Temel bilgiler için şununla başlayın:oransal valf nedir.
Kahvehane Analojisi
En sevdiğiniz kahve dükkanındaki espresso makinesi gibi oransal bir valf düşünün. Barista mükemmel espresso elde etmek için sadece bir düğmeyi çevirmez; basıncı kademeli olarak artırır, akış hızını dikkatli bir şekilde kontrol eder ve kahvenin nasıl çıkarıldığına bağlı olarak gerçek zamanlı ayarlamalar yapar. Benzer şekilde, oransal bir valf, tam olarak doğru miktarda hidrolik güç sağlamak için elektriksel geri bildirime dayalı olarak konumunu sürekli olarak ayarlar.
Hidrolik Oransal Valfler Nasıl Çalışır? Adım Adım Bir Yolculuk
Elektrik sinyalinden hassas hidrolik harekete kadar kontrolün yolculuğunu takip edelim.
[Ayrıntılı açıklamaya bakınoransal valfler nasıl çalışır.]
1Komuta Merkezi (Kontrol Sinyali)
Bir PLC (Programlanabilir Mantık Denetleyicisi) veya başka bir kontrol sistemi, CANbus veya Ethernet gibi endüstriyel ağlar aracılığıyla tipik olarak 0-10 volt, 4-20 miliamper ve hatta dijital komutlar içeren bir elektrik sinyali gönderir.
2Çevirmen (Oransal Solenoid)
Valfin oransal solenoidi bir tercüman gibi davranarak elektrik enerjisini mekanik güce dönüştürür. "Enerji verilmiş" veya "enerjisi kesilmiş" normal solenoidlerin aksine, oransal solenoidler, giriş sinyalinin gücüyle doğru orantılı bir kuvvet oluşturur.
3Hassas Taşıyıcı (Vana Makarası)
Bu mekanik kuvvet, hassas bir şekilde işlenmiş silindirik bir bileşen olan valf makarasını tam konumlara iter. Makara hareket ettikçe sıvı akışını kontrol eden farklı büyüklükteki açıklıkları (port adı verilen) ortaya çıkarır.
4Akıllı Geri Bildirim Döngüsü (LVDT Sensörü)
Gelişmiş oransal valfler, makara konumunu sürekli izleyen bir LVDT (Doğrusal Değişken Diferansiyel Transformatör) içerir. Bu, harici rahatsızlıkları, sıcaklık değişikliklerini ve aşınmayı otomatik olarak düzelten kapalı devre bir sistem oluşturur.
Gerçek Dünya Örneği
Bir ekskavatör operatörü kumanda kolunu yarıya kadar hareket ettirdiğinde oransal valf %50 sinyali alır. Makara, hidrolik silindire maksimum akışın tam olarak yarısına izin veren bir konuma hareket eder, bu da tam olarak yarı hızda düzgün, kontrollü kol hareketi sağlar.
Oransal Valf, Servo Valf ve Açma/Kapama Valfi: En İyi Karşılaştırma
Valf tipleri arasındaki farkları anlamak doğru seçimi yapmak için çok önemlidir:
| Özellik | Açma/Kapama Vanası | Oransal Valf | Servo Valf |
|---|---|---|---|
| Kontrol Tipi | İkili (Açık/Kapalı) | Sonsuz konumlandırma | Ultra hassas konumlandırma |
| Tepki Süresi | 10-100 milisaniye | 5-50 milisaniye | 1-10 milisaniye |
| Kesinlik | ±%5-10 | ±%1-3 | ±%0,1-0,5 |
| Maliyet | 50-500$ | 500-5.000$ | 2.000-20.000$ |
| Tipik Uygulamalar | Basit açma/kapama kontrolü | Genel otomasyon | Yüksek hassasiyetli sistemler |
| Bakım | Düşük | Orta | Yüksek |
| Kirlenme Hassasiyeti | Düşük | Orta | Çok Yüksek |
| Enerji Verimliliği | Fakir | İyi | Harika |
Her Tür Ne Zaman Seçilmeli?
Aşağıdaki durumlarda Açma/Kapama Valflerini seçin:
Basit başlatma/durdurma kontrolü yeterlidir • Bütçe son derece kısıtlıdır • Yüksek kirlilik ortamı • Bakım kaynakları sınırlıdır
Aşağıdaki durumlarda Oransal Valfleri seçin:
Değişken hız/basınç kontrolüne ihtiyacınız var • Enerji verimliliği önemlidir • Sorunsuz çalışma önemlidir • Orta düzeyde hassasiyet gereklidir
Aşağıdaki durumlarda Servo Valfleri seçin:
Ultra yüksek hassasiyet kritik öneme sahiptir • Çok hızlı tepki gereklidir • Bütçe üstün performans sağlar • Temiz ortam sağlanabilir
Hidrolik Oransal Valf Çeşitleri: Mükemmel Eşinizi Bulmak
Fonksiyona Göre: Üç Ana Kategori

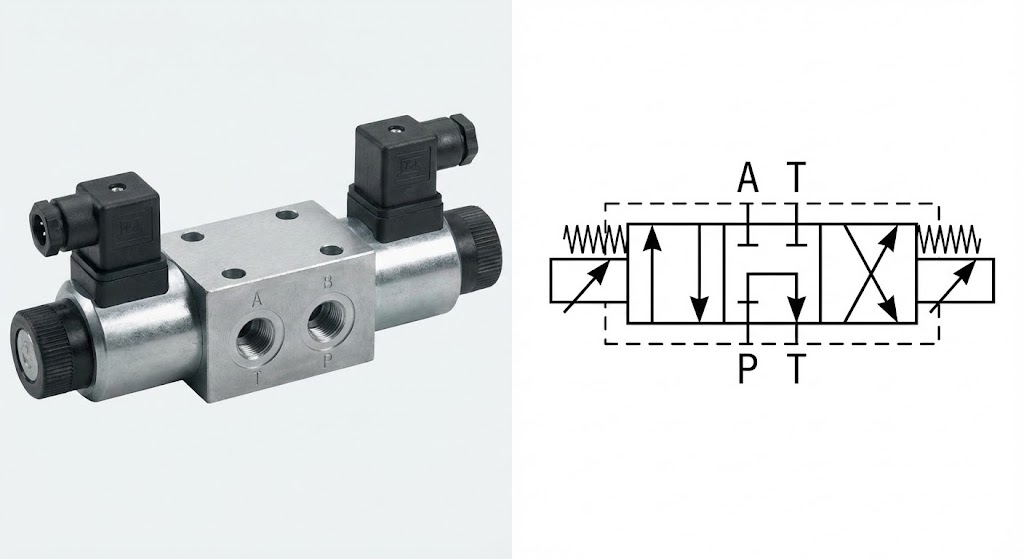

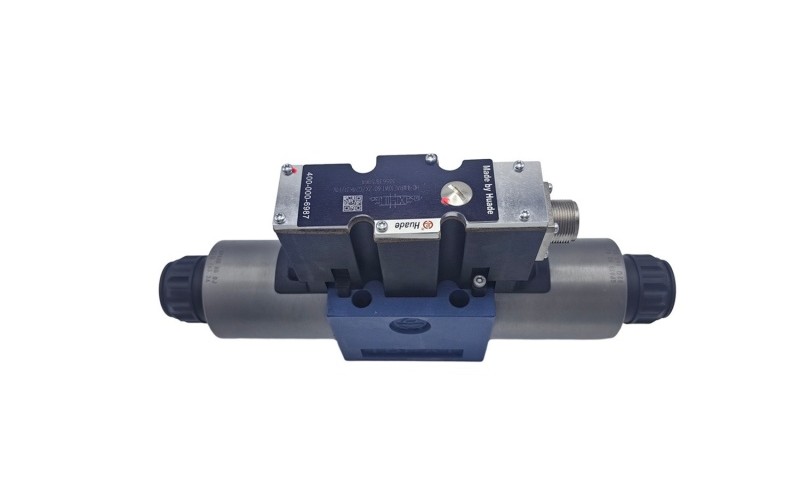

1. Oransal Yön Kontrol Valfleri
Ne yapıyorlar:Hidrolik aktüatörlerin hem yönünü hem de hızını kontrol edin
Bunu şöyle düşünün:Yalnızca trafiği yönlendirmekle kalmayıp hız sınırlarını da kontrol eden akıllı bir trafik kontrolörü
Ortak modeller:Bosch Rexroth 4WRA serisi, Parker D1FB serisi
Şunun için en iyisi:Takım tezgahları, enjeksiyon kalıplama, genel otomasyon

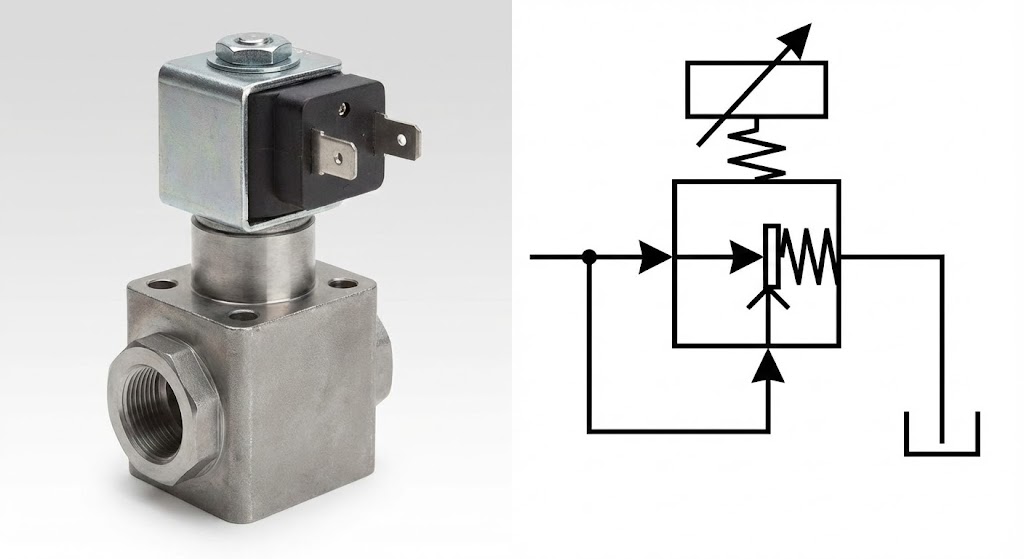

2. Oransal Basınç Kontrol Vanaları
Ne yapıyorlar:Akış taleplerinden bağımsız olarak hassas sistem basıncını koruyun
Bunu şöyle düşünün:Birisi bulaşık makinesini çalıştırdığında bile duş basıncını mükemmel tutan akıllı su basıncı regülatörü
Türler:Basınç tahliye, basınç düşürücü, basınç sıralama valfleri
Şunun için en iyisi:Pres işlemleri, bağlama sistemleri, basınç testi

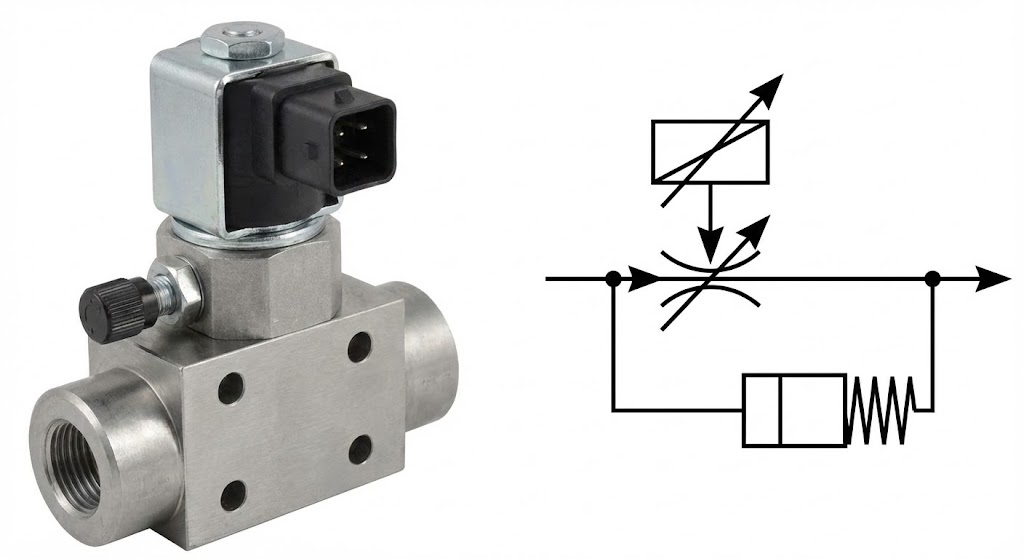

3. Oransal Akış Kontrol Vanaları
Ne yapıyorlar:Basınç değişikliklerinden bağımsız olarak tam akış hızlarını koruyun
Bunu şöyle düşünün:Hidrolik akış için hız sabitleme sistemi
Genellikle şunları içerir:Yükten bağımsız kontrol için basınç kompansatörleri
Şunun için en iyisi:Hız kontrolü, senkronize işlemler, ölçüm uygulamaları
Yapım Yoluyla: Mekaniği Anlamak
Doğrudan Etkili Oransal Valfler
• Elektromıknatıs doğrudan ana makarayı hareket ettirir
• Daha basit yapı, daha düşük maliyet
• Akış hızları genellikle 100 GPM'ye kadar
• 3.000 PSI'ya kadar basınç değerleri
• Şunlar için idealdir: Orta düzey performans gereksinimleri olan orta boyutlu uygulamalar

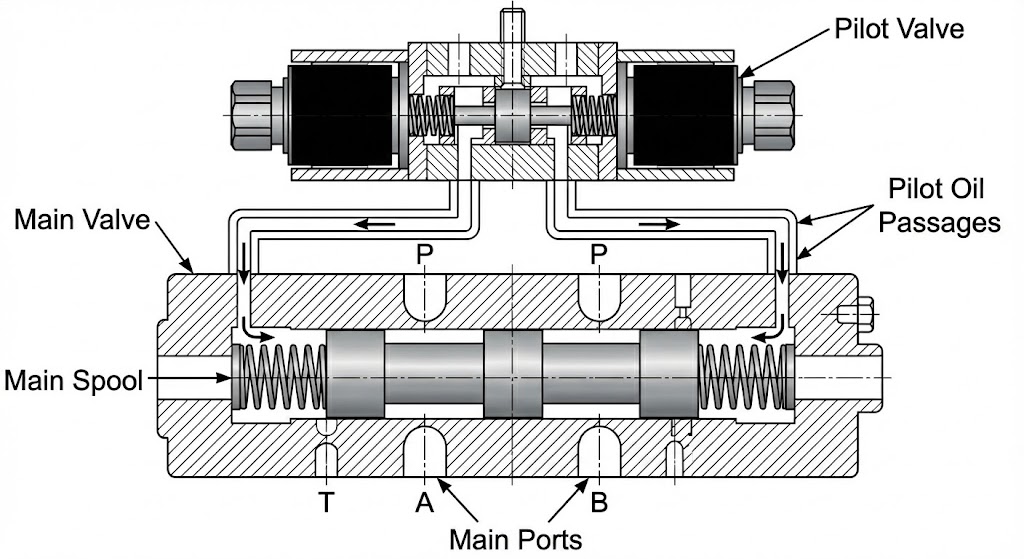

Pilot Kumandalı Oransal Valfler
• Küçük pilot valf ana valfin çalışmasını kontrol eder
• Daha yüksek akış ve basınç yetenekleri
• 500+ GPM'ye kadar akış hızları
• 5.000+ PSI'ya kadar basınç değerleri
• Şunlar için idealdir: Büyük endüstriyel sistemler ve mobil ekipmanlar
Önemli Performans Özellikleri: Teknik Derinlemesine İnceleme
Sinyal-Akış İlişkisini Anlamak
Oransal valf performansının temeli, elektrik sinyallerini hidrolik çıkışa ne kadar doğru dönüştürdüğüdür. Temel özelliklerin anlamı aşağıda açıklanmıştır:
Doğrusallık (±%0,5 ila ±%3)
Grafik kağıdına düz bir çizgi çizdiğinizi hayal edin. Doğrusallık, vananızın gerçek performansının bu mükemmel düz çizgiye ne kadar yakın olduğunu ölçer. Daha iyi doğrusallık, daha öngörülebilir kontrol anlamına gelir.
Histerezis (±%0,5 ila ±%5)
Bu, aynı ayar noktasına farklı yönlerden yaklaştığınızda çıktıdaki farkı ölçer. Bunu direksiyon simidindeki oynama gibi düşünün; daha az histerezis daha hassas kontrol anlamına gelir.
Tekrarlanabilirlik (±%0,1 ila ±%2)
Vana aynı işlemi ne kadar tutarlı bir şekilde gerçekleştiriyor? Bu, bir basketbolcudan serbest atış yapmasını istemek gibidir; daha iyi tekrarlanabilirlik, daha güvenilir performans anlamına gelir.
Tepki Süresi (5-100 milisaniye)
Valf sinyal değişikliklerine ne kadar hızlı tepki veriyor? Dinamik uygulamalar için daha hızlı yanıt, sistem kararsızlığını önler ve performansı artırır.
Sihrin Arkasındaki Matematik: Akış Denklemleri
Oransal valfler için temel akış denklemi şöyledir:
Q = Cd × A × √(2ΔP/ρ)
Nerede:
Q = Akış hızı
Cd = Deşarj katsayısı
A = Valf açılma alanı (sürgü konumuyla kontrol edilir)
ΔP = Vana boyunca basınç farkı
ρ = sıvı yoğunluğu
Bu denklem oransal valflerin neden bu kadar etkili olduğunu gösterir: alanı (A) hassas bir şekilde kontrol ederek, basınç değişimlerinden bağımsız olarak doğru akış kontrolü sağlarlar.
Gerçek Dünya Başarı Öyküleri: Endüstrileri Dönüştüren Uygulamalar
Örnek Olay 1: Enjeksiyonlu Kalıplama Devrimi
Zorluk:Bir otomotiv parçası üreticisi tutarsız plastik enjeksiyon sorunuyla boğuşuyordu ve bu durum %20'lik hurda oranlarına ve müşteri şikayetlerine neden oluyordu.
Çözüm:Enjeksiyon hızı ve basınç kontrolü için Moog D941 oransal valflerin uygulanması.
Süreç:
• Hız Aşaması: Valf, kalıbın %95'ini doldurmak için hızlı, kontrollü enjeksiyon sağlar
• Paketleme/Tutma Aşaması: Hassas basınç kontrolüne sorunsuz geçiş
• İyileşme Aşaması: Bir sonraki atış hazırlığı için kontrollü vida dönüşü
Örnek Olay 2: Mobil Ekipman Hassasiyeti
Zorluk:Bir vinç üreticisinin müşterileri, sarsıntılı yük hareketlerinin güvenlik kaygılarına ve üretkenlik kayıplarına yol açtığından şikayetçiydi.
Çözüm:Danfoss PVG 48 elektronik joystick'li oransal valf sistemi.
Dönüşüm:
• Önce: İkili valf kontrolü ani başlatma/durmalara neden oluyordu
• Sonra: Operatör girişiyle eşleşen sorunsuz hızlanma/yavaşlama
• Gelişmiş özellikler: Enerji verimliliği için yük algılama, hassas konumlandırma için elektronik kontrol
Örnek Olay 3: Çelik Fabrikası Hassasiyeti
Zorluk:Bir çelik haddehanesinin tutarlı ürün kalınlığı (±0,01 mm tolerans) için hassas basınç kontrolüne ihtiyacı vardı.
Çözüm:ATOS DPZO entegre geri besleme kontrollü oransal basınç valfleri.
Yenilik:
• Gerçek zamanlı kalınlık ölçümü, valf kontrolüne geri bildirim sağlar
• Otomatik basınç ayarı malzeme değişikliklerini telafi eder
• Kapalı devre kontrol, hız değişikliklerine rağmen tutarlı gücü korur
Doğru Oransal Valfi Seçmek: Seçim Kılavuzunuz
1. Adım: Sistem Gereksinimlerinizi Tanımlayın
Performans Özellikleri Kontrol Listesi:
• Maksimum sistem basıncı: _____ PSI
• Gerekli akış hızı: _____ GPM
• Çalışma sıcaklığı aralığı: _____ ila _____ °F
• Tepki süresi gereksinimleri: _____ milisaniye
• Gerekli doğruluk: %±_____
• Kontrol sinyali türü: Gerilim / Akım / Dijital
Adım 2: Uygulamaya Özel Hususlar
İmalat/Endüstriyel Uygulamalar için:
• Entegre elektronikli vanaları göz önünde bulundurun (Bosch Rexroth 4WRA serisi)
• Fieldbus iletişim yeteneklerini arayın
• Tekrarlanabilirliğe ve uzun vadeli istikrara öncelik verin
Mobil Ekipman İçin:
• Titreşim ve şoka dayanıklı vanaları seçin (Danfoss PVG serisi)
• Çevresel sızdırmazlık gerekliliklerini göz önünde bulundurun
• Pille çalışan sistemler için güç tüketimini değerlendirin
Havacılık/Kritik Uygulamalar için:
• Yedekli geri besleme sistemine sahip vanaları seçin
• Aşırı sıcaklıklar için özel malzemeleri düşünün
• Arıza modu özelliklerini değerlendirin
