Akışkan kontrol sistemleri dünyasında hassasiyet ve güvenilirlik çok önemlidir. İster endüstriyel otomasyonda, ister hidrolik sistemlerde, ister pnömatik uygulamalarda çalışıyor olun, akış hızlarını olağanüstü doğrulukla kontrol etme yeteneği, optimum performans ile sistem arızası arasındaki farkı yaratabilir. Mühendislerin sıvı yönetimine yaklaşımında devrim yaratan gelişmiş kontrol cihazları olarak hizmet veren orantısal akış valfleri burada devreye giriyor.
Temelleri Anlamak

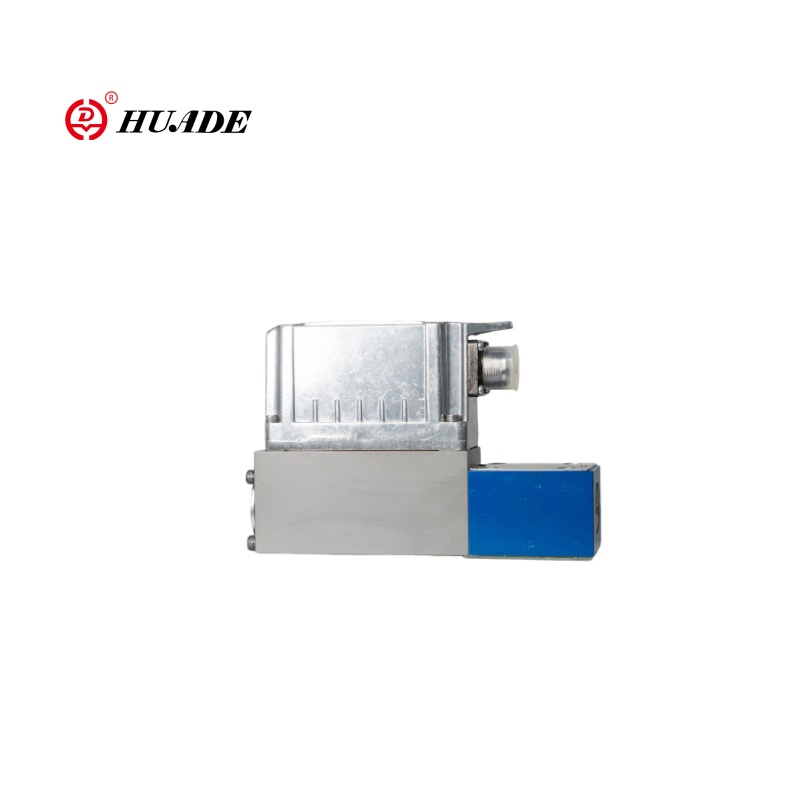

A oransal akış valfi (sanatoransal valfailesi), sıvı akış hızını bir giriş sinyaliyle, genellikle bir elektrik akımı veya voltajıyla doğrudan orantılı olarak düzenleyen gelişmiş tipte bir kontrol vanasıdır. Basitçe açılan veya kapanan geleneksel açma/kapama valflerinin aksine oransal akış valfleri, çalışma aralıkları dahilinde sonsuz değişken kontrol sağlar. Bu, değişen sistem taleplerine dinamik olarak yanıt vererek sıfır ile maksimum kapasite arasında istenen herhangi bir akış hızını koruyabilecekleri anlamına gelir.
"Orantılı" yönü, giriş sinyali ile vananın açılma konumu arasındaki doğrusal ilişkiyi ifade eder. Örneğin, bir vana %50'lik bir giriş sinyali alırsa, maksimum kapasitesinin %50'sine kadar açılacak ve maksimum akış hızının yaklaşık %50'sini sağlayacaktır. Bu öngörülebilir davranış, bu valfleri hassas akış kontrolü gerektiren uygulamalarda paha biçilmez kılar.
Oransal Akış Valfleri Nasıl Çalışır?
Oransal akış valfinin çalışması, elektronik kontrol sistemi ve mekanik aktüatör etrafında yoğunlaşır. Valf, genellikle bir analog giriş sinyali alır.4-20 mAgeçerli döngü veya0-10VPLC (Programlanabilir Lojik Denetleyici) veya özel akış denetleyicisi gibi bir kontrol sisteminden gelen voltaj sinyali. [Anlamakoransal valfler nasıl çalışırmekanik olarak]
Bu elektrik sinyali, vananın dahili elektroniği tarafından işlenir ve çeşitli aktüatör teknolojileri aracılığıyla onu mekanik harekete dönüştürür. En yaygın aktüatörler oransal solenoidleri, servo motorları veya ses bobini aktüatörlerini içerir. Bu aktüatörler, istenen akış açıklığını elde etmek için vananın akış kontrol elemanını (tipik olarak bir makara, popet veya iğne) hassas bir şekilde konumlandırır.
Birçok modern oransal akış valfi,kapalı döngü geri bildirim sistemlerikonum sensörleri veya akış sensörleri kullanarak. Bu geri bildirim, vananın sürekli olarak gerçek konumunu veya ortaya çıkan akış hızını izlemesine ve sistem koşulları basınç değişimleri veya sıcaklık dalgalanmaları nedeniyle değişse bile doğruluğu korumak için gerçek zamanlı ayarlamalar yapmasına olanak tanır.
Türler ve Konfigürasyonlar
Oransal akış valfleri, farklı uygulamalara uyacak şekilde çeşitli konfigürasyonlara sahiptir. Doğrudan etkili valfler, akışı tek bir port üzerinden kontrol eder ve bu da onları basit akış düzenleme görevleri için ideal kılar. Pilotla çalıştırılan vanalar, daha büyük bir ana kademeyi kontrol etmek için küçük bir pilot kademesi kullanır ve hassas kontrol hassasiyetini korurken yüksek akış kapasitesi sağlar.
İki yönlü oransal akış valfleriakışı tek yönde kontrol eder ve genellikle akış düzenleme uygulamalarında kullanılır.Üç yollu vanalariki çıkış arasındaki akışı yönlendirebilir veya iki girişten gelen akışları birleştirebilir; bu da onları yönlendirme veya karıştırma uygulamaları için uygun hale getirir.
İç tasarım uygulama gereksinimlerine göre değişiklik gösterir. Makara tipi valfler mükemmel akış özellikleri sunar ve hidrolik sistemlerde yaygındır. Poppet tipi vanalar sıkı kapatma özellikleri sağlar ve sıklıkla pnömatik uygulamalarda kullanılır. İğne vanalar, çok ince akış ayarı gerektiren uygulamalarda mükemmeldir ve hassas dozaj sistemlerinde yaygındır.
Sektörlerdeki Uygulamalar
Oransal akış valfleri, hassas akış kontrolünün kritik olduğu birçok endüstride uygulama alanı bulur. İçindeimalat ve otomasyon, hidrolik silindirlerin ve pnömatik aktüatörlerin hızını kontrol ederek montaj hatlarında, paketleme ekipmanlarında ve malzeme taşıma sistemlerinde düzgün ve hassas hareket kontrolü sağlarlar.
The otomotiv endüstrisibu valfleri test ekipmanlarında, boya püskürtme sistemlerinde ve hidrolik pres operasyonlarında yaygın olarak kullanır. İçindehavacılıkHassasiyet ve güvenilirliğin tartışmasız olduğu yakıt akış kontrolü, kabin basınçlandırma sistemleri ve hidrolik uçuş kontrol aktüatörleri için gereklidirler.
Su arıtma tesisleriSu akışlarına kesin miktarlarda arıtma kimyasallarının eklenmesi gereken kimyasal dozajı için oransal akış valfleri kullanın.ilaç endüstrisidoğruluğun ürün kalitesini ve mevzuat uyumluluğunu doğrudan etkilediği ilaç üretim süreçlerinde hassas içerik dozajı için bu valflere güvenmektedir.
[Görmekhidrolik oransal valf uygulamaları]
Avantajlar ve Faydalar
Oransal akış valflerinin temel avantajı,olağanüstü kontrol hassasiyeti. Genellikle akış doğruluğunu ayar noktasının ±%2-5'i dahilinde koruyabilirler; bu, manuel valflerden veya basit açma/kapama kontrollerinden çok daha üstündür. Bu hassasiyet, gelişmiş ürün kalitesi, azaltılmış atık ve daha iyi süreç verimliliği anlamına gelir.
Enerji verimliliğibir diğer önemli faydadır. Oransal akış valfleri, yalnızca herhangi bir anda ihtiyaç duyulan tam akışı sağlayarak, aşırı akışı yönetmek için basınç tahliye valfleri veya baypas devreleri kullanan sabit yüksek akışlı sistemlerle ilişkili enerji israfını ortadan kaldırır.
Bu vanaların modern kontrol sistemleriyle entegrasyon yetenekleri, gelişmiş otomasyon stratejilerini mümkün kılar. Birden fazla giriş sinyaline yanıt verebilir, karmaşık kontrol algoritmalarına katılabilir ve bakım sistemlerine tanısal geri bildirim sağlayarak kestirimci bakım stratejilerini destekleyebilirler.
Seçimde Dikkat Edilecek Hususlar
Oransal akış valfi seçerken çeşitli faktörlerin dikkate alınması gerekir.Akış aralığıtemeldir; vana uygulamanın hem minimum hem de maksimum akış gereksinimlerini karşılamalıdır. Basınç değerleri, basınç artışları da dahil olmak üzere maksimum sistem basıncını aşmalıdır.
Dinamik uygulamalarda yanıt süresi kritik öneme sahiptir. Bazı sistemler hızlı akış değişiklikleri gerektirirken diğerleri hızdan ziyade kararlılığa öncelik verir. Kontrol sinyali uyumluluğu, mevcut kontrol sistemi çıkışlarıyla eşleşmeli ve güç gereksinimleri, mevcut elektrik kaynağıyla uyumlu olmalıdır.
Aşırı sıcaklıklar, titreşim ve kirlilik seviyeleri gibi çevresel koşullar vana seçimini etkiler. Ortam uyumluluğu, valf malzemelerinin belirli sıvıyı bozulma veya kirlenme olmadan işleyebilmesini sağlar.
Çözüm
Oransal akış valfleri, günümüzün zorlu uygulamalarında gereken hassasiyeti ve esnekliği sunan, modern akışkan kontrol sistemlerinde temel taşı teknolojisini temsil eder. Elektronik kontrol sistemleriyle sorunsuz bir şekilde entegre olurken doğru, tekrarlanabilir akış kontrolü sağlama yetenekleri, onları imalattan havacılığa kadar çeşitli sektörlerde vazgeçilmez kılmaktadır.
Otomasyon ilerlemeye devam ettikçe ve hassasiyet gereksinimleri giderek katılaştıkça, oransal akış valfleri şüphesiz verimli, güvenilir ve hassas akışkan kontrol sistemlerinin sağlanmasında daha da kritik bir rol oynayacaktır. Mühendisler ve sistem tasarımcıları için bu valflerin yeteneklerini ve doğru uygulamalarını anlamak, hem mevcut ihtiyaçları hem de gelecekteki zorlukları karşılayan optimize edilmiş akışkan kontrol çözümleri geliştirmek için çok önemlidir.
