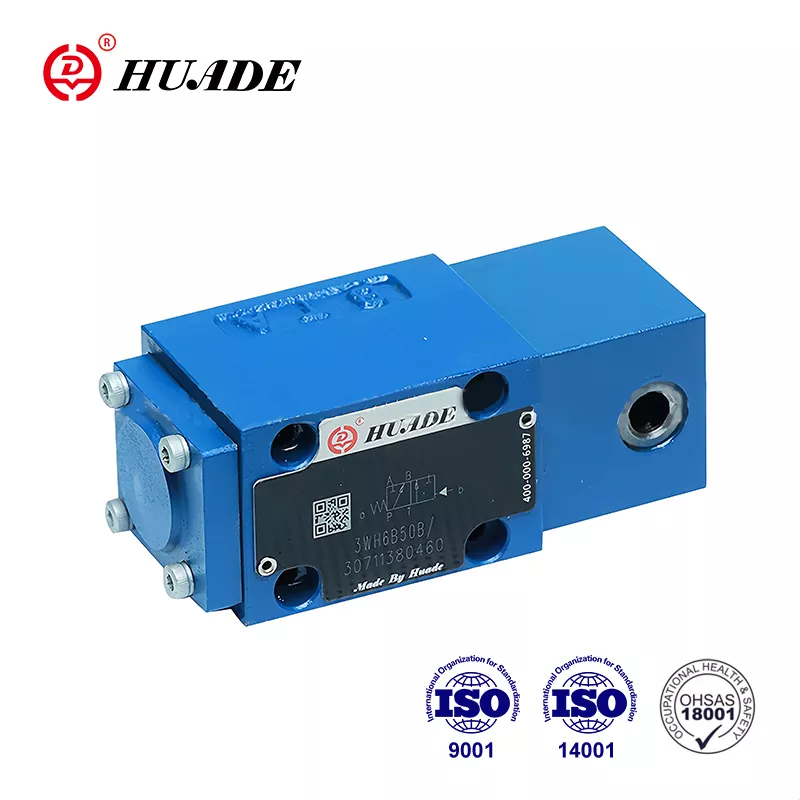

Çin'in hidrolik endüstrisinde lider bir üretici olan Huade Hydraulic, Rexroth ile iki uzun vadeli işbirliği deneyimine sahiptir. Huade® yön kontrol valfi tipi WH, teknoloji açısından daha gelişmiştir ve bu hattaki benzer ürünlere göre daha dayanıklıdır. Huade, hidrolik ürünlerin yüksek kalitesini sağlamak için dünyanın her yerinden ithal edilen 750'den fazla gelişmiş üretim ekipmanı işletmektedir. Bu serideki benzer ürünlere göre teknolojisi daha gelişmiş ve daha dayanıklıdır. Fabrika, ISO9001, ISO14001 ve OH SAS18001 gibi uluslararası standartlara uygundur. Huade Hydraulic tarafından üretilen yön valfleri serisi, deniz hidrolik sisteminde yaygın olarak kullanılmaktadır. Huade denizcilik sektöründe büyük bir müşteri grubuna sahiptir.
|
Boyut |
6 |
10 |
|
|
Maksimum çalışma basıncı |
Bağlantı Noktaları A, B,P(MPa) |
31.5'a |
|
|
T Bağlantı Noktası (MPa) |
16'ya kadar |
||
|
A ve B sembolleriyle T bağlantı noktası sızıntı bağlantı noktası olarak kullanılmalıdır |
|||
|
Maksimum akış (L/dak) |
60'a kadar |
120'ye kadar |
|
|
Akış için çalışma |
Sembol Q6%nominal kesit alanının |
||
|
Sembol W, nominal kesit alanının %3'ü |
|||
|
Sıvı |
Mineral yağ veya fosfat esteri |
||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-20~+80 |
||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||
|
Ağırlık(kg) |
1 çalıştırma silindiri |
yaklaşık 2 |
yaklaşık 3,5 |
|
2 çalışma silindiri |
yaklaşık 2,2 |
yaklaşık 4,5 |
|
|
Arsa basıncı (MPa) |
dk. |
0,6 ila 1> tank basıncı |
0.5 |
|
maksimum |
20 |
6 |
|
Özellikler:
▶ Doğrudan çalıştırılan yön makaralı valf
▶ Opsiyonel strok limitli iki konumlu valf
▶ Alt plaka montajı
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye uygun montaj modeli
Başvuru:
WH valfleri hidrolik kumandalı yön spool valfleridir. Bir akışın durdurulması, başlatılması ve yönünün kontrolünde kullanılırlar.
Yön valfleri temel olarak mahfaza (1), bir veya iki çalıştırma elemanından (2) (hidrolik, pnömatik olarak çalışan silindir), kontrol makarasından (3) ve ayrıca bir veya iki geri dönüş yayından (4) oluşur.
Hareketsiz durumdayken kontrol makarası (3), geri dönüş yayları (3) (impuls valfi hariç) tarafından merkezde veya başlangıç konumunda tutulur.
Kontrol makarası (3), çalıştırma elemanları tarafından gerekli anahtarlama konumuna itilir.
Kilitli olarak ..OF/ yazın.
Hidrolik veya pnömatik olarak çalıştırılan yön valfleri, mandallı (5) 2 konumlu valfler olarak da mevcuttur. Kilitli çalıştırma elemanları kullanıldığında her anahtarlama konumu kilitlenebilir.
Geri dönüş yayı olmadan, mandalsız,..O/ yazın.
Geri çekme yayı ve mandalsız çalıştırma elemanları kullanıldığında, beklemede tanımlanmış bir anahtarlama konumu yoktur.
Yapı diyagramı
Kartuş gazı
Belirli çalışma koşullarındaki anahtarlama prosedürleri sırasında valfin performans sınırlarını aşan akışlar meydana geldiğinde, bir kartuş gaz kelebeğinin kullanılması gerekli olur.
Yön valfinin P kanalına takılır.
