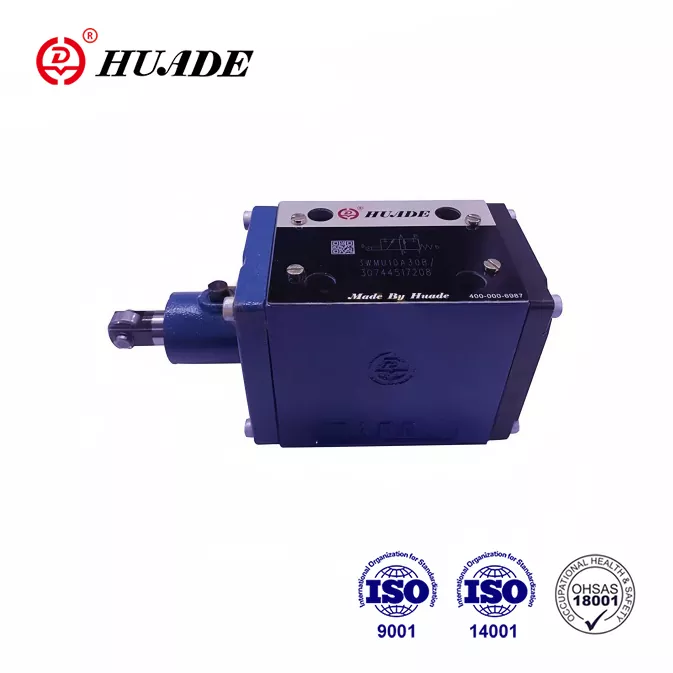

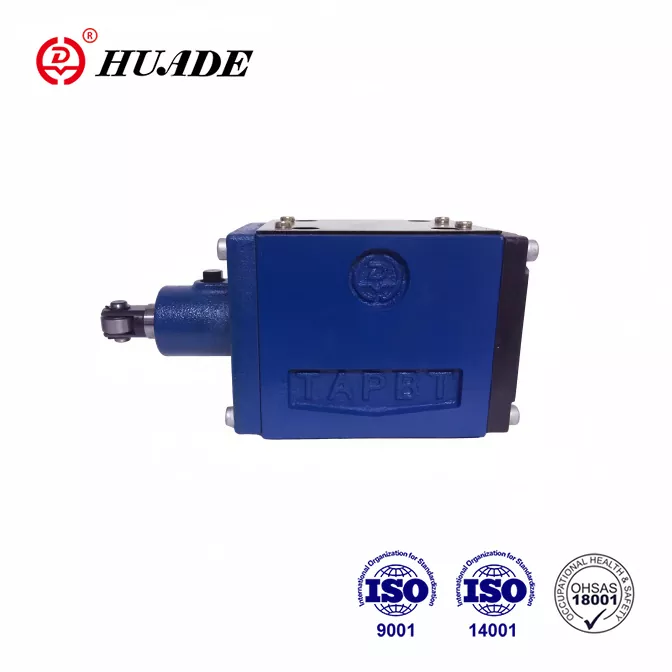

Yön Kontrol Vanası WMU

• Ürün Özellikleri: Doğrudan Çalışan Makara Vanası, Ayarlanabilir Silindir İşlemi, Rexroth uyumlu tasarım
• Özellikler: Boyut 6/10, Maks Basınç 31.5MPA, 60/120 L/dak.
• Uygulamalar: askeri endüstri, endüstriyel hidrolik sistemler, ağır makineler

Talep Gönder PDF olarak indir

Ürün Açıklaması

Rexroth ile işbirliği 1979'dan iki kez işbirliği olan Huade, Rexroth'tan en yeni teknolojiyi dahil etti. Huade® WMU valf, Rexroth tarafından sunulan aynı modelin yerini alabilir. Kaliteli ve daha düşük fiyatla rekabetçidir. Tüm yönlü vanaların bir yıllık garantisi vardır ve garanti süresi boyunca ücretsiz bakım hizmetlerinin tadını çıkarabilirsiniz. Huade, ABD, Japonya, Almanya ve İsviçre'den ithal edilen 750'den fazla parça üretim ekipmanı işletiyor. Kalite üzerinde büyük bir stres katıyor. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade® hidrolik valfler askeri endüstride ve üstün performans nedeniyle diğer alanlarda yaygın olarak kullanılmaktadır.

Yön kontrol vanasının ürün parametresi WMU

Boyut		6		10
Maksimum çalışma baskısı	Port A. B. P (㎫)	31.5'e
	Port T (㎫)	6'ya		16'ya
A ve B sembollerinde, T bağlantı noktası bir drenaj bağlantısı olarak kullanılmalıdır Çalışma basıncı T bağlantı noktasında izin verilen basıncın üzerindeyse
Maksimum akış (l/dk)		60'a kadar		120'e kadar
Akış kesiti (Kontrol Konumu 0		Sembol Q için nominal kesitin% 6'sı
		W sembolü için nominal kesitin% 3'ü
Basınç sıvısı		Mineral yağlar (NBR mühürü için) veya Fosfat ester (FPM contası için)
Basınç Sıvısı Sıcaklık Aralığı （℃）		-30 ～+80
Viskozite aralığı (mm2/s)		2.8 ila 500
Ağırlık (kg)		Yaklaşık 1.4 100 ila 121		Yaklaşık 3.33
Roller kolunda işletim kuvveti		sıfır tank basıncında	100 ila 121	İki konum valfi	70 ila 140
(N)		baskında	184 ila 205	Üç konum valfi	70 ila 175

Yön kontrol vanasının ürün özelliği WMU

Özellikler:

▶ Ayarlanabilir silindir çalışması ile doğrudan çalıştırılan yönlü makara vanası

▶ Millete kolu düzeneği 90 ° 'de bastırılabilir

▶ Radyal kuvvetler güvenilir bir şekilde emilir (30 ° 'ye kadar)

▶ 19 Türler Standart Makara Fonksiyonu

Yön kontrol vanasının işlevleri, bölümü ve sembolleri WMR

WMU yönlü valfler silindirle çalışan yönlü valflerdir. Temel olarak muhafaza (1), silindir kolu (2), kontrol makarası (3) ve dönüş yayından (4) oluşurlar.

Valf makarası bir konumdan diğerine iken izin verilen değerden daha büyük akış meydana gelebilirse bir eklenti gaz kelebeği gereklidir. Eklenti delisi, yön valfinin P bağlantı noktasına takılır.

Çalışma koşullarının sınırlandırılması nedeniyle, valfin akış hızı, anahtarlama işlemi sırasında karakteristik eğrilerde belirtilen akış hızını aşabilir. Bu durumda, bir gaz kelebeği gereklidir. Valfin P portuna veya yağ devresine monte edilmiştir.
