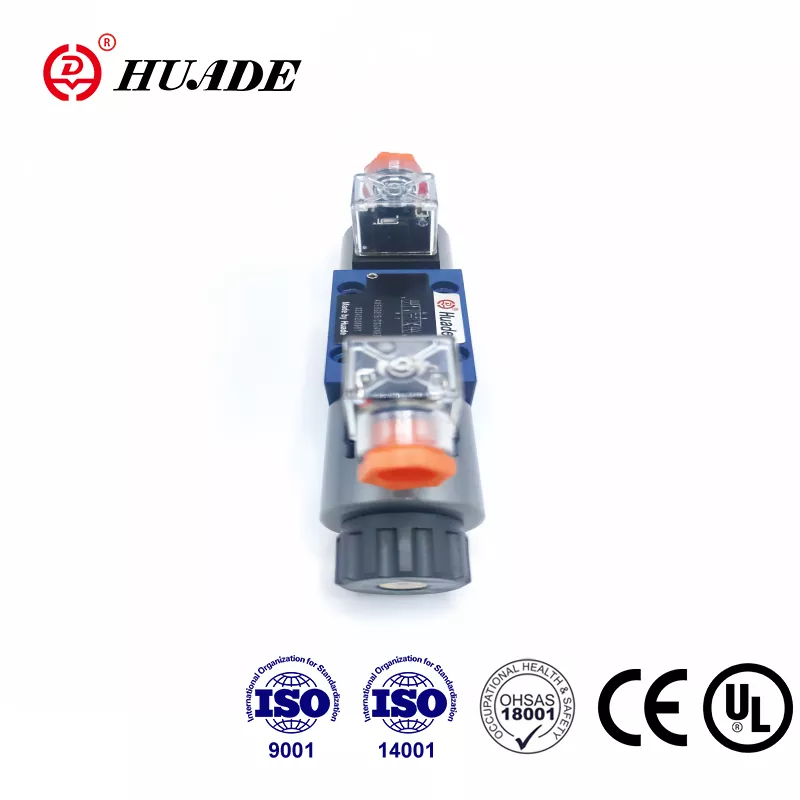

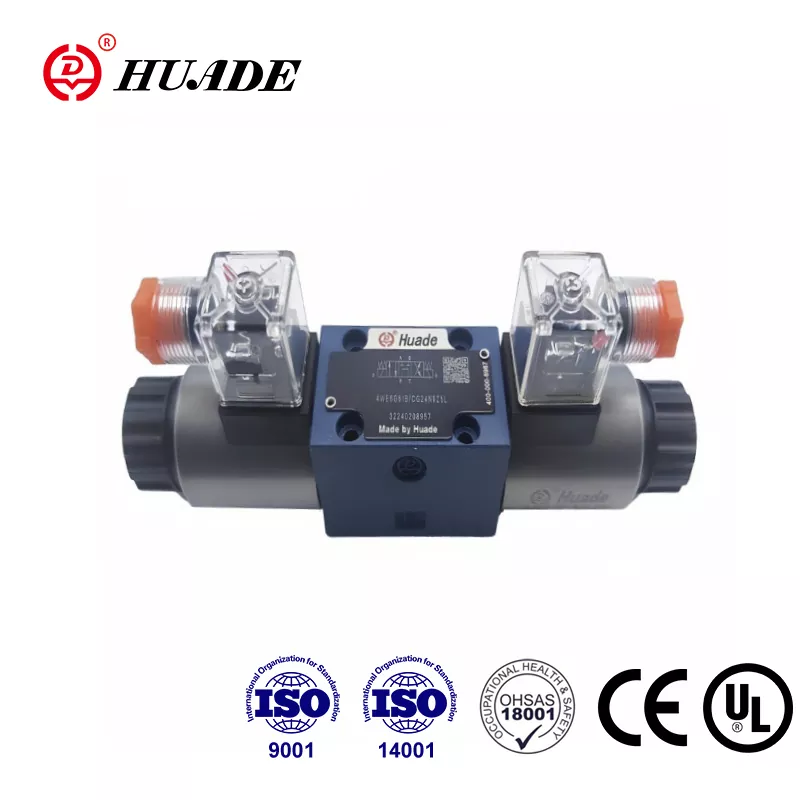

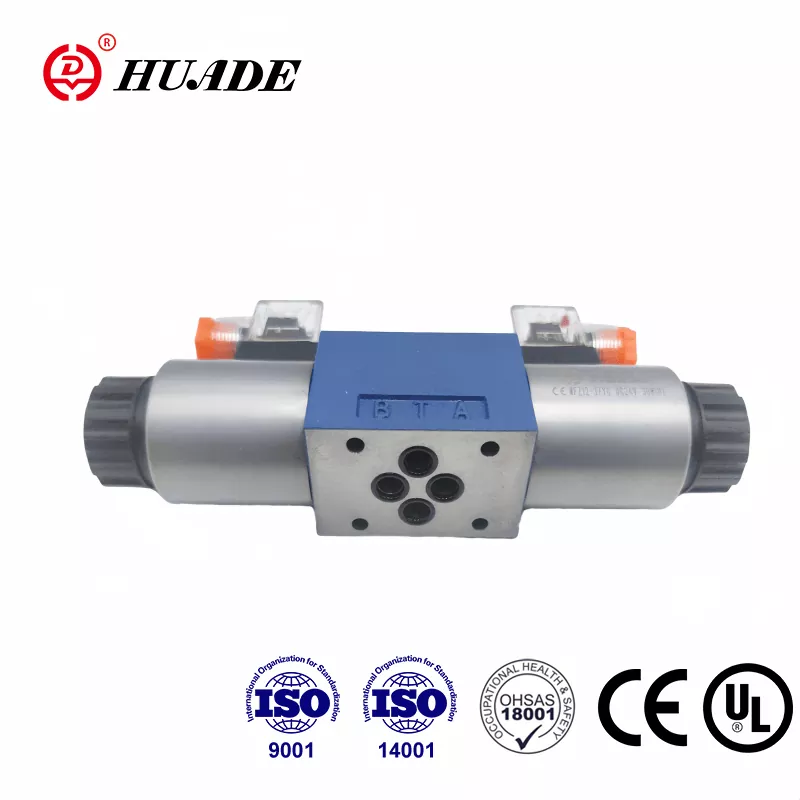

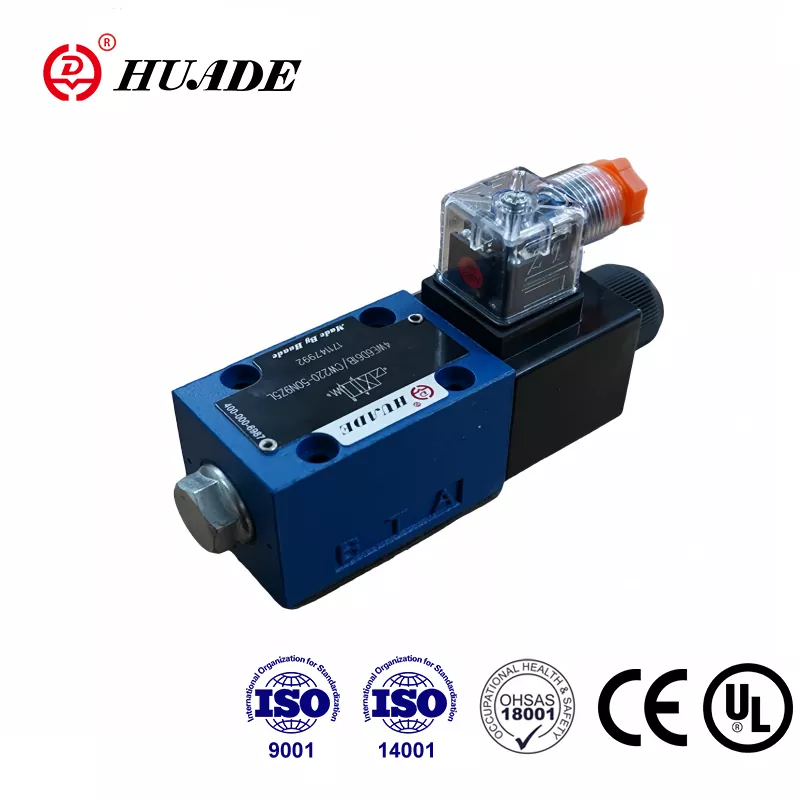

Rexroth ile 1979'dan bu yana yapılan iki uzun vadeli işbirliği nedeniyle Huade® 4WE 6 serisi yönlü spool valf, Rexroth'un aynı modeline uygun fiyatlı bir alternatiftir. En popüler ve yaygın olarak kullanılan yön valflerinden biridir. Huade, dünyanın her yerinden ithal edilen 750 gelişmiş ekipmana ve hidrolik valflerinin üstün performansını sağlamak için sıkı bir test sistemine sahiptir. Ar-Ge ve üretim yönetim sistemi ISO9001, ISO14001 ve ISO45001'i karşılar. Tüm solenoid yön valfleri CE sertifikalıdır. Huade® hidrolik valfleri Çin'de mühendislik ve inşaat makineleri, metalurji, takım tezgahları, çevre koruma, gemi yapımı, havacılık, demiryolu taşımacılığı, petrol ve petrokimya, askeri sanayi ve diğer alanlarda yaygın olarak kullanılmaktadır.
|
Hidrolik |
|||
|
Maksimum çalışma basıncı Port A,B,P (Mpa) |
35,0'a kadar |
||
|
T Limanı (㎫) |
21(-);16(～) |
||
|
A ve B sembolleriyle T bağlantı noktası drenaj bağlantı noktası olarak kullanılmalıdır |
|||
|
Maks. akış (L/dak) |
80(-);60(～) |
||
|
Basınç sıvısı |
Mineral Yağlar veya Fosfat Ester |
||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||
|
Basınçlı sıvı sıcaklık aralığı （°C） |
-30~+80 |
||
|
Kirlenme derecesi |
NAS 1638 sınıf9'a göre hidrolik sıvının izin verilen maksimum kirlenme derecesi. |
||
|
Elektrik |
|||
|
Gerilim tipi |
DC |
Alternatif Akım 50/60Hz |
|
|
Mevcut voltajlar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Güç tüketimi (W) |
30 |
||
|
Tutma gücü (VA) |
- |
50 |
|
|
Açma gücü (VA) |
- |
220 |
|
|
Görev |
sürekli |
||
|
IS0 6403'e geçiş süresi |
AÇIK (ms) |
25 ila 45 |
10 ila 20 |
|
KAPALI (ms) |
10 ila 25 |
15 ila 40 |
|
|
DIN'e göre koruma |
IP 65 |
||
|
Anahtarlama frekansı (döngü/saat) |
15000'e kadar |
7200'e kadar |
|
|
Elektrik bağlantıları ile koruyucu iletken (PE) |
|||
Özellikler:
▶ Doğrudan solenoidle çalıştırılan yön makaralı valfin yüksek performanslı versiyonu
▶ Çıkarılabilir bobinli ıslak pimli DC veya AC solenoidleri
▶ Solenoid bobin 90° döndürülebilir
▶ Bobin değiştirilirken basınç geçirmez bölmenin açılmasına gerek yoktur
▶ Bireysel veya merkezi bağlantı olarak elektrik bağlantıları
▶ Elle geçersiz kılma, isteğe bağlı
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
4WE 6 D tipi yön valfleri, solenoidle çalıştırılan yön makaralı valflerdir. Bir akışkanın başlamasını, durmasını ve yönünü kontrol ederler.
Yön kontrol valfleri temel olarak mahfaza (1), bir veya iki solenoid (2), kontrol makarası (3) ve bir veya iki geri dönüş yayından (4) oluşur. Enerjisiz durumda kontrol makarası (3), geri dönüş yayları (4) (impuls makaraları hariç) aracılığıyla nötr veya başlangıç konumunda tutulur. Kontrol makarası (3), ıslak pin solenoidleri (2) aracılığıyla çalıştırılır. . Solenoidlerin (2) kuvveti, kontrol makarası (3) üzerindeki piston (5) aracılığıyla etki eder ve bunu nötr konumundan gerekli son konuma iter. Bu, P'den A'ya ve B'den T veya P'ye serbest akış sağlar. B'ye ve A'dan T'ye.
Solenoidin (2) enerjisi kesildiğinde kontrol makarası (3) geri çekme yayları (4) yardımıyla nötr konuma getirilir.
İsteğe bağlı elle kumanda (6), solenoide enerji vermeden kontrol makarasının (3) hareket etmesine olanak sağlar.
WE 6 61B'nin yapı şeması
