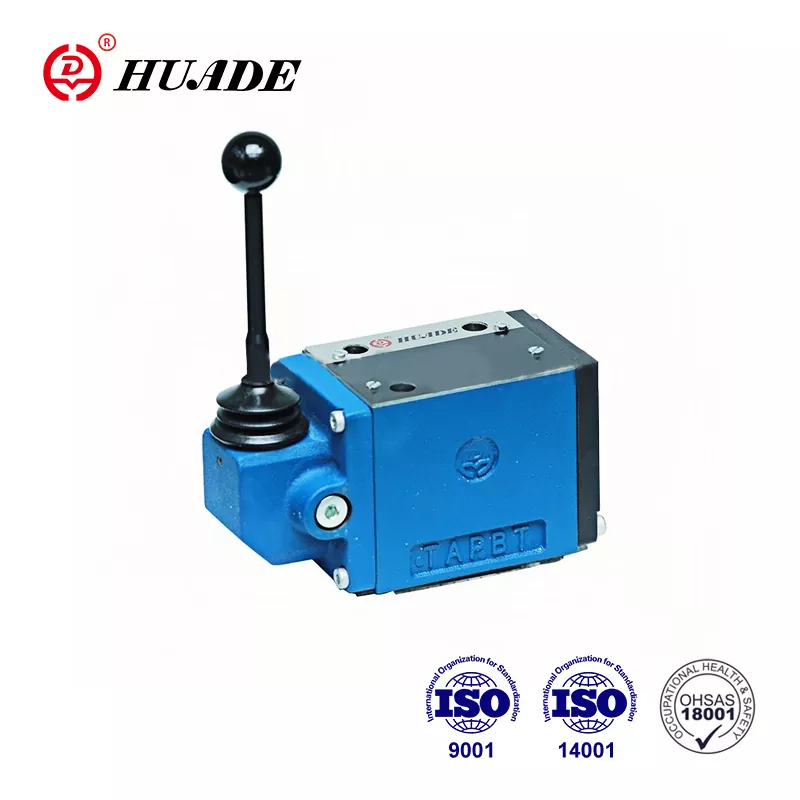

Huade, hidrolik kontrol teknolojisinde uzmanlaşmış, Çinli tanınmış bir devlet kuruluşudur. Huade® WMM 10 valfleri, Rexroth ile iki uzun vadeli işbirliği deneyimi nedeniyle Rexroth tarafından sunulan aynı serinin tamamen yerini alabilir. Kaliteli ve düşük fiyatla rekabetçidir. Bu yön valfi, bir yıllık garanti süresi içinde ücretsiz bakım hizmetinden yararlanır. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade'nin hidrolik valfleri, üstün performansı nedeniyle askeri endüstride ve diğer alanlarda yaygın olarak kullanılmaktadır.
|
Teknik veriler(Bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!) |
||
|
Boyut |
10 |
|
|
Maksimum |
bağlantı noktası A. B. P (㎫) |
31.5'e |
|
bağlantı noktası T (㎫) |
15'e kadar |
|
|
Maksimum akış (L/dak) |
120'ye kadar |
|
|
Akış kesiti (kontrol konumu 0) |
Q sembolü için, nominal kesitin %6'sı |
|
|
W sembolü için, nominal kesitin %3'ü |
||
|
Basınç sıvısı |
Mineral yağlar(NBR conta için) veya |
|
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|
|
Ağırlık (kg) |
yaklaşık 3,3 |
|
|
Koldaki gücü kontrol etme (N) |
tetikli yaklaşık 16~23 |
|
|
tetiksiz yaklaşık 20~27 |
||
Özellikler:
▶ El manivelalı, doğrudan uyarılı yön spool valfi
▶ Yay geri dönüşlü veya kilitli, opsiyonel
▶ Alt plaka montajı için
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Yön valfi tipi WMM 10, diğer yerli seri valflerle karşılaştırıldığında küçük boyut, büyük akış kapasitesi ve iyi güvenilirlik avantajlarına sahip olan plaka bağlantısını benimser. İnşaat makineleri, kimya makineleri, hafif sanayi makineleri, lokomotifler ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
WMM 10 tipi valfler, elle çalıştırılan yön makaralı valflerdir. Bir akışın başlangıcını, durmasını ve yönünü kontrol ederler.
Yön valfleri temel olarak bir mahfaza①, el kolu②, kontrol havuzundan ③ ve ayrıca bir veya iki geri dönüş yayından④ oluşur. Çalıştırılmamış durumda kontrol makarası③ geri dönüş yayları ④ tarafından nötr veya başlangıç konumunda tutulur. Kontrol makarası③, manivela ② aracılığıyla çalıştırılır; bu, bir mafsal ve pim aracılığıyla doğrudan kontrol makarasına ③ etki eder. Böylece makara dinlenme konumundan gerekli anahtarlama konumuna hareket ettirilir. El kolu ② sıfır konumuna döndürüldükten sonra, makara ③ geri dönüş yayları ④ aracılığıyla nötr konuma geri getirilir.
Tip 4WMM../F.. (mandallı)
Bu valfler, tüm anahtarlama konumlarında çalışan, bir mandalla donatılmış 2 veya 3 konumlu yön kontrol valfleridir.
WMM10...30B tipinin kesit görünümü
