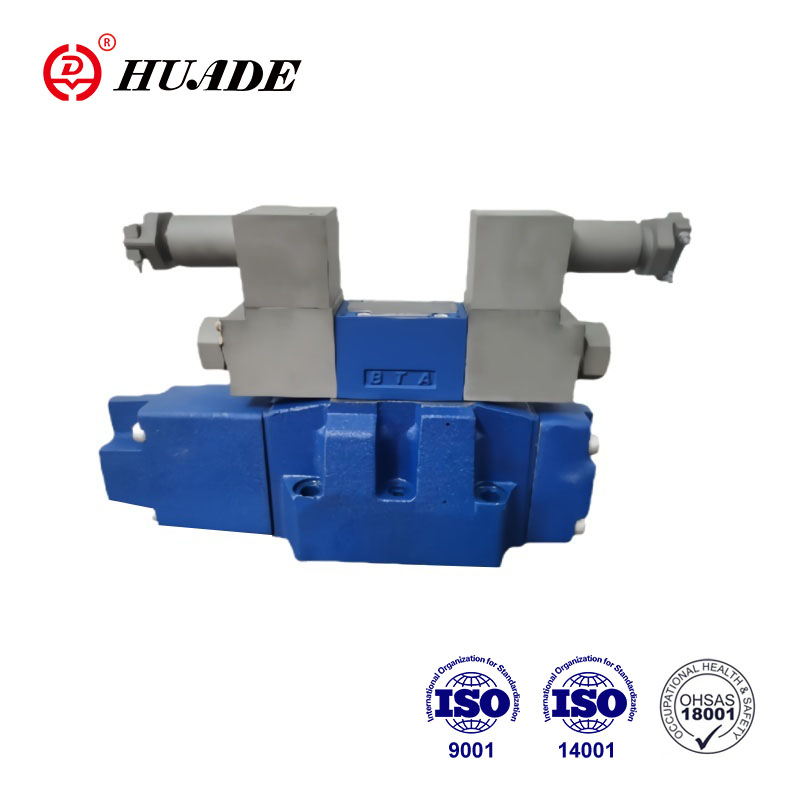

Patlamaya dayanıklı oransal yön valfi 4WRZ, hassas kontrol ve patlamaya dayanıklı performans gerektiren hidrolik sistemlerde yaygın olarak kullanılır. Huade'nin 4WRZ serisi patlamaya dayanıklı valfleri CNEX sertifikalıdır. Patlamaya dayanıklılık derecelendirmeleri ve sertifikaları genellikle ilgili uluslararası standartlara uygundur. Patlamaya dayanıklı oransal valf 4WRZ, hidrolik sistemin basıncının, akışının ve yönünün hassas kontrolünü sağlayabilen hassas akış düzenleme özelliklerine sahiptir.
| Genel | ||
| Vana tipi | EYLÜL | |
| Kurulum | isteğe bağlı, tercihen yatay | |
| Depolama sıcaklık aralığı (°C) | -20 ila +80 | |
| Ortam sıcaklığı aralığı (°C) | -20 ila +70 | |
| Ağırlık (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hidrolik (HLPAG.p=100bar ile ölçülmüştür: 40°C ± 5°C) | ||||||
| Nominal boyut | 10 | 16 | 25 | 32 | ||
| Çalışma basıncı (bar) | Pilot valf | Harici pilot yağı beslemesi | 30 ila 100 bar | |||
| Dahili pilot yağı beslemesi | Yalnızca "D3" ile 100 ila 350 | |||||
| Ana vana | 315'e kadar | 350'ye kadar | 350'ye kadar | 350'ye kadar | ||
| Dönüş akış basıncı (bar) | Port T (port R)(harici pilot yağ tahliyesi) | 315'e kadar | 250'ye kadar | 250'ye kadar | 150'ye kadar | |
| Port T (dahili pilot yağ tahliyesi) | 30'a kadar | 30'a kadar | 30'a kadar | 30'a kadar | ||
| Y Bağlantı Noktası | 30'a kadar | 30'a kadar | 30'a kadar | 30'a kadar | ||
| Pilot yağı hacmi giriş sinyali %0-100 (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Kademeli giriş sinyali ile X ve Y portundaki pilot yağ akışı %0-100 (L/dak) | 3.5 | 5.5 | 7 | 15.9 | ||
| Ana vananın akışı (L/dak) | 170'e kadar | 460'a kadar | 870'e kadar | 1600'e kadar | ||
| Hidrolik sıvı | DIN 51524'e göre madeni yağ (HL, HLP) Diğer sıvılar için lütfen başvurunuz! | |||||
| Hidrolik sıvısı sıcaklık aralığı (°C) | -20 ila +80 (tercihen +40 ila +50) | |||||
| Viskozite aralığı (mm2/S) | 20 ila 380 (tercihen 30 ila 46) | |||||
| Kirlenme derecesi | Basınçlı sıvının izin verilen maksimum kirlenme derecesi NAS 1638 veya ISO 4406(c)'ye uygundur | Minimum tutma oranı βx≥ 75 olan bir filtre önerilir | ||||
| Pilot valf | NAS 1638 sınıf 7 | x=5 | ||||
| Ana vana | NAS 1638 sınıf 9 | x=15 | ||||
| Histerezis (%) | ≤ 6 | |||||
| Elektrik | ||
| Vana tipi | EYLÜL | |
| EN 60529'a göre vananın koruma tipi | Kablo soketi monte edilmiş ve kilitliyken IP65 | |
| Gerilim tipi | DC | |
| Komut değeri çakışması (%) | 15 | |
| Maks. akım (A) | 1.5 | |
| Solenoid bobin direnci (Ω) | 20°C'de soğuk değer | 4.8 |
| Maks. sıcak değer | 7.2 | |
| Görev (%) | 100 | |
| Bobin sıcaklığı (°C) | 150'ye kadar | |
| EN 60529'a göre vana koruması | IP65, monte edilmiş ve sabit geçmeli konnektörle | |
| Kontrol elektroniği | ||
| WRZ tipi için harici amplifikatör | VT-VSPA2-1-L2X/... | |
| Komut değeri sinyali | Gerilim girişi "A1" (V) | V±10 |
| Akım girişi "F1" (mA) | 4 ila 20 | |
Özellikler:
▶Bir akışın yönünü ve büyüklüğünü kontrol etmek için pilot kumandalı oransal yön valfi
▶Çalıştırma, merkezi dişli ve çıkarılabilir bobinli oransal solenoidlerle gerçekleştirilir
▶Alt plaka montajı için:
ISO 4401 ve DIN 2430'a göre taşıma modeli
▶Yay merkezli kontrol makarası
▶4WRZE: Gerilim girişli veya akım girişli entegre elektronik (OBE) (A1 veya F1)
▶4WRZ: ilgili kontrol elektroniği (ayrı sipariş)
Başvuru:
Patlamaya dayanıklı yön valfi 4WRZ-L7X, bobin madenciliği, kömür madenciliği makineleri, metalurji makinelerindeki yönü ve akışı kontrol etmek için kullanılır.
■Pilot valf tipi 3DREP 6...
Pilot valf, oransal solenoidle çalıştırılan 3 yollu basınç düşürücü bir valftir. Bir elektrik giriş sinyalini oransal basınç çıkış sinyaline dönüştürmek için kullanılır ve tüm 4WRZ...valflerde kullanılır.
Oransal solenoidler, merkezi dişli ve çıkarılabilir bobinli, kontrol edilebilir DC ıslak pinli solenoidlerdir. Solenoid isteğe bağlı olarak harici elektronikler tarafından kontrol edilir.
Tasarım:
Valf temel olarak aşağıdakilerden oluşur:
– Konut (1)
– Basınç ölçüm makaraları (3 ve 4) ile kontrol makarası (2)
– Merkezi dişli solenoidler (5 ve 6)
Çalışma prensibi
– Solenoidlerin (5 ve 6) enerjisi kesildiğinde kontrol makarası (2) tutulur
merkezi konumda sıkıştırma yayları ile
– Oransal bir solenoide enerji vererek kontrol makarasının (2) doğrudan çalıştırılması, örn. "a" solenoidine (5) enerji verilmesi. Basınç ölçüm makarası (3) ve kontrol makarası (2) elektrik giriş sinyaline göre sola kaydırılır; Progresif akış özelliklerine sahip delik benzeri kesitler aracılığıyla P'den B'ye ve A'dan T'ye bağlantı; Solenoidin (5) enerjisi kesildiğinde, kontrol makarası (2) sıkıştırma yayı tarafından merkezi konuma geri döndürülür. Merkezi konumda, A ve B portları T'ye açıktır, yani hidrolik sıvısı tanka herhangi bir müdahale olmadan akabilir. herhangi bir kısıtlama.
–Manuel override, opsiyonel olup, bunun yardımıyla solenoidin enerjilenmesine gerek kalmadan kontrol makarası (2) hareket ettirilebilir.
Notlar:
3DREP 6 yazın:Tank hattının boşaltılması önlenmelidir. İlgili kurulum durumunda bir ön yükleme valfi monte edilmelidir (ön yükleme basıncı yaklaşık 2 bar).
İki makara konumlu pilot valf
(Tip 3DREP 6...B...)
Prensip olarak bu valf versiyonunun işlevi, üç sürgü konumlu valfin işlevine karşılık gelir. Ancak bu 2 konumlu valf yalnızca "a" (5) solenoidiyle donatılmıştır. 2. oransal solenoidin yerine tapa vidası (7) takılmıştır.
■Pilot kumandalı oransal yön valfleri Tip 4WRZ...
4WRZ... tipi valfler, orantısal solenoidlerle çalıştırılan pilot kumandalı yön valfleridir. Akışın yönünü ve büyüklüğünü kontrol ederler.
Tasarım:
Valfler temel olarak aşağıdakilerden oluşur:
– Oransal solenoidlere (5 ve 6), kontrol makarasına (2) ve orifs tapalarına (15) sahip bir pilot valf (9)
– Ana makaraya (11) ve merkezleme yayına (12) sahip bir ana valf (10).
Çalışma prensibi
– Solenoidlerin (5 ve 6) enerjisi kesildiğinde, ana makara (11) merkezleme yayları (12) tarafından merkezi konumda tutulur.
– 1. TmBain makarasının (11) pilot valf (9) aracılığıyla çalıştırılması, ana makara, sürgü konumuna bağlı olarak P'den A'ya ve B'den T(R)'ye veya P'den B'ye ve A'dan T'ye akışla orantılı olarak hareket ettirilir. (R).
örneğin "b" (6) solenoidine enerji verilerek kontrol makarası (2) sağa kaydırılır, pilot yağı pilot valf (9) üzerinden basınç odasına (13) beslenir ve ana makarayı (11) orantılı olarak hareket ettirir. elektrik giriş sinyaline; Progresif akışa sahip delik benzeri kesitler aracılığıyla P'den A'ya ve B'den T'ye bağlantı.
özellikleri.
Solenoidin (6), kontrol makarasının (2) ve ana makaranın (11) enerjisinin kesilmesi, merkezi konuma geri döner.
– Pilot valfine dahili olarak P portu üzerinden veya harici olarak X portu üzerinden pilot yağı beslemesi.
– İsteğe bağlı manuel geçersiz kılma yardımıyla kontrol makarası (2), solenoide enerji verilmesine gerek kalmadan hareket ettirilebilir.
Notlar:
100 bar'ın üzerindeki sistem basınçları için pilot vana (9) ile ana vana (10) arasına D3 tipi pilot basınç düşürme modülü (14) takılmalıdır.
Patlamaya Karşı Korumalı Oransal Yön Valfi 4WRZ Sembolleri
