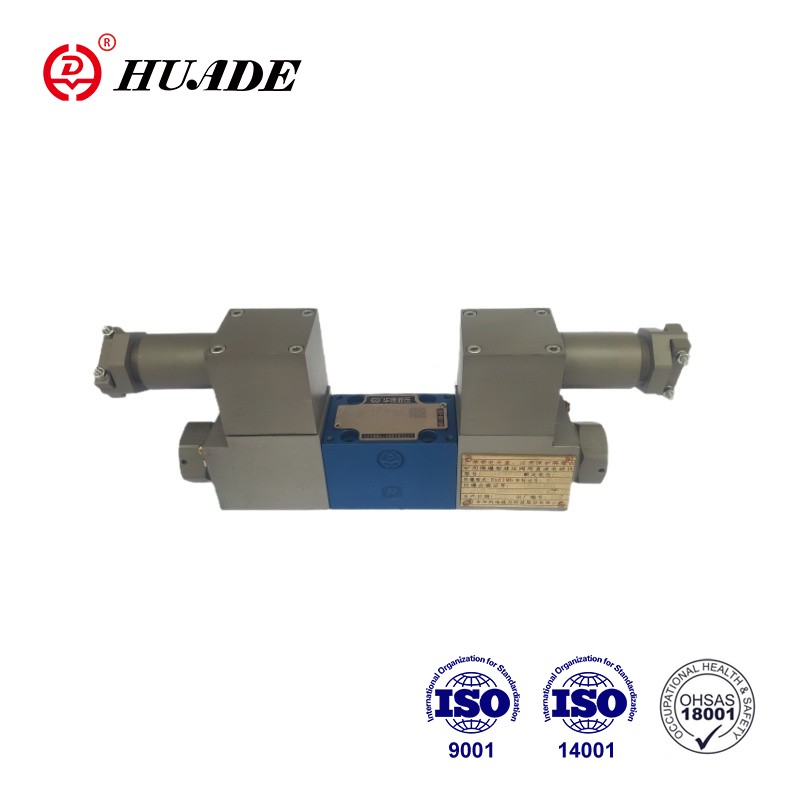

Patlamaya dayanıklı oransal yön valfi 4WRA 10-2X, yüksek kaliteli, korozyona dayanıklı malzemelerden yapılmıştır ve mahfaza, patlama etkisine ve alev erozyonuna etkili bir şekilde direnebilen, patlamaya dayanıklı malzemelerden yapılmıştır. Patlamaya dayanıklı oransal yön valfi 4WRA 10-2X, CNEX sertifikasını geçti. Huade'nin patlamaya dayanıklı ürünü, yüksek kalite ve düşük fiyatla piyasada sürekli övgü aldı.
| Hidrolik | |||
| Kurulum | İsteğe bağlı, tercihen yatay | ||
| Nominal boyut | 6 | 10 | |
| Ağırlık (kg) | 4WRA...2X | 2 | 6.6 |
| △p = 10 bar'da (L/dak) nominal akış Qvnom | 7, 15, 26 | 30, 60 | |
| Histerezis (%) | ≤5 | ||
| Geri dönüş aralığı (%) | ≤1 | ||
| Tepki hassasiyeti (%) | ≤ 0,5 | ||
| Maksimum çalışma basıncı | Bağlantı Noktaları A,B,P (bar) | 350 | |
| T Bağlantı Noktası (bar) | 210 | ||
| Basınç sıvısı | DIN 51524'e göre mineral yağ(HL,HLP) | ||
| Talep üzerine diğer basınç sıvıları! | |||
| Ortam hava sıcaklığı aralığı (°C) | 4WRA...2X | -20°C ila 70°C(-4°F ila 158°F) | |
| Viskozite aralığı (mm2/S) | 20 ila 380 (tercihen 30 ila 46) | ||
| Akışkan Temizliği Sınıfı | NAS1638 sınıf9 veya ISO 4406 sınıf 20/18/15 | ||
| Elektrik | ||||
| 1)Solenoid verileri | ||||
| Gerilim tipi | DC | |||
| 4WRA için komut değeri sinyali | ±10Vor4~20mA | |||
| Solenoid başına maksimum akım (A) | 2.5 | 1.5 | 0.8 | |
| Solenoid bobin direnci (Ω) | 20°C'de soğuk değer | 2 | 4.8 | 19.5 |
| Maksimum sıcak değer | 3 | 7.2 | 28.8 | |
| Görev (%) | ED100% | |||
| Maksimum bobin sıcaklığı (°C) | 150 | |||
| EN60529'a göre valf koruması | IP 65 | |||
| 2) Kontrol elektroniği | ||||
| Amplifikatör | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Besleme gerilimi (V) | Nominal voltaj | 24 | ||
| Alt sınır değeri | 21/22(4WRA) | |||
| Üst sınır değeri | 35 | |||
| Amplifikatör güç tüketimi (A) | Imaks | <1,8 | ||
| Darbe akımı | 3 | |||
Özellikler:
▶Bir akışın yönünü ve büyüklüğünü kontrol etmek için doğrudan çalıştırılan oransal yön valfi
▶Alt plaka montajı için: Bağlantı modeli ISO4401'e uygundur
▶Merkezi dişli ve çıkarılabilir bobinli orantısal solenoidler aracılığıyla çalıştırma
▶Yay merkezli kontrol makarası
Başvuru:
Patlamaya dayanıklı oransal yön valfi 4WRA 10-2X, kömür madenlerinde yaygın olarak kullanılmaktadır. petrokimya endüstrisi.
Valfler temel olarak aşağıdakilerden oluşur: Montaj yüzeyli gövde (1), sıkıştırma yaylı (2) kontrol makarası (3), merkezi dişli solenoidler (4).
Solenoidlerin (4) enerjisi kesildiğinde, kontrol makarası (3) sıkıştırma yayları (2) tarafından merkezi konumda tutulur.
Oransal solenoidlerden (4) birine enerji verilerek kontrol makarasının (3) doğrudan çalıştırılması; solenoidin sağa doğru kontrolü, ardından kontrol makarasının (3) elektrik giriş sinyaline orantılı olarak sola hareketi ve ilerici akış özelliklerine sahip delik benzeri kesitler yoluyla P'den A'ya ve B'den T'ye bağlantı.
4WRA(E)...A-2X 2 anahtarlamalı konum valfi yalnızca "a" solenoidiyle donatılmıştır. "b" oransal solenoidin üzerine bir fiş (6) takılıdır.
Patlamaya Karşı Korumalı Oransal Yön Valfi 4WRA 10-2X Sembolleri
