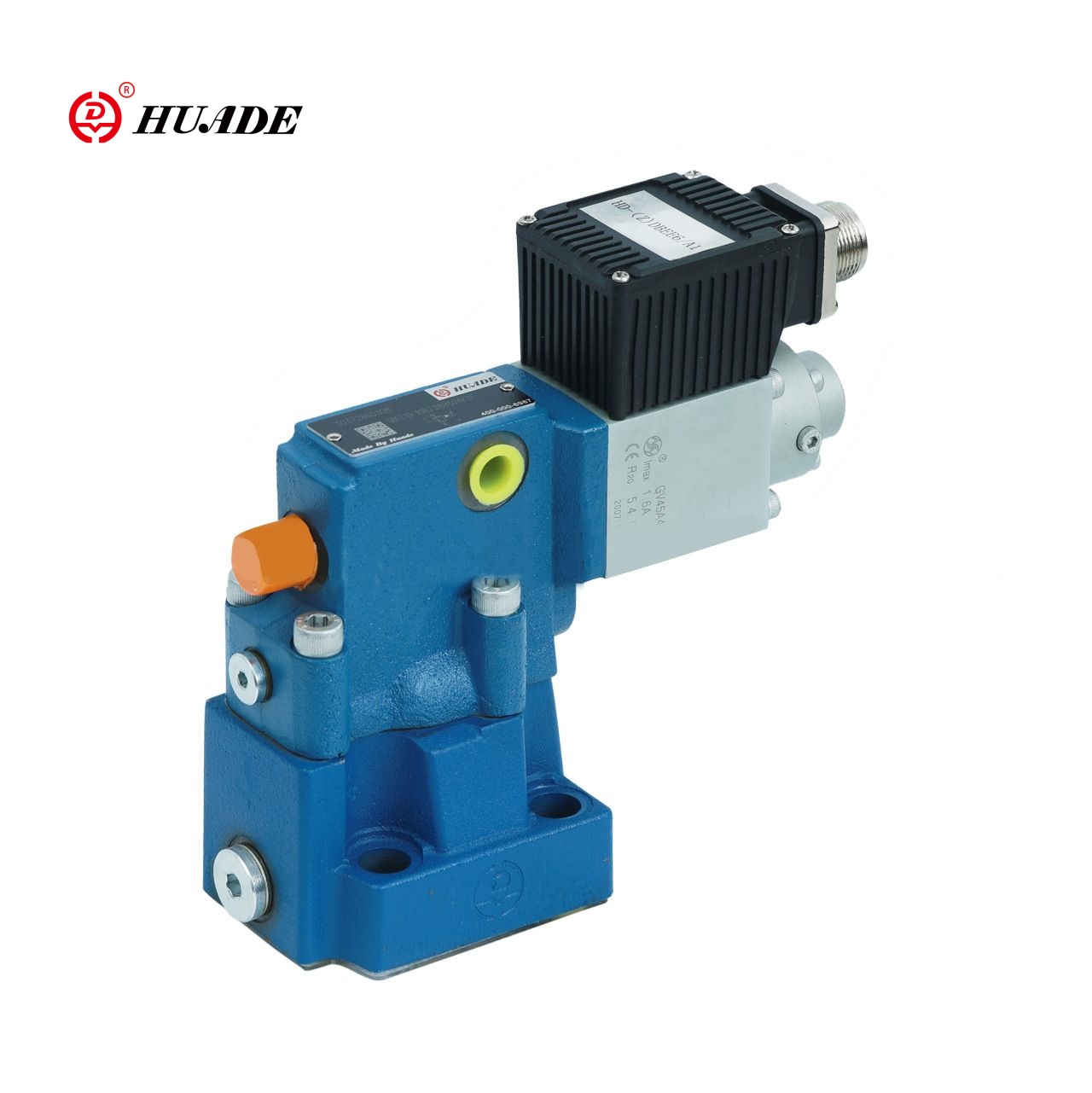

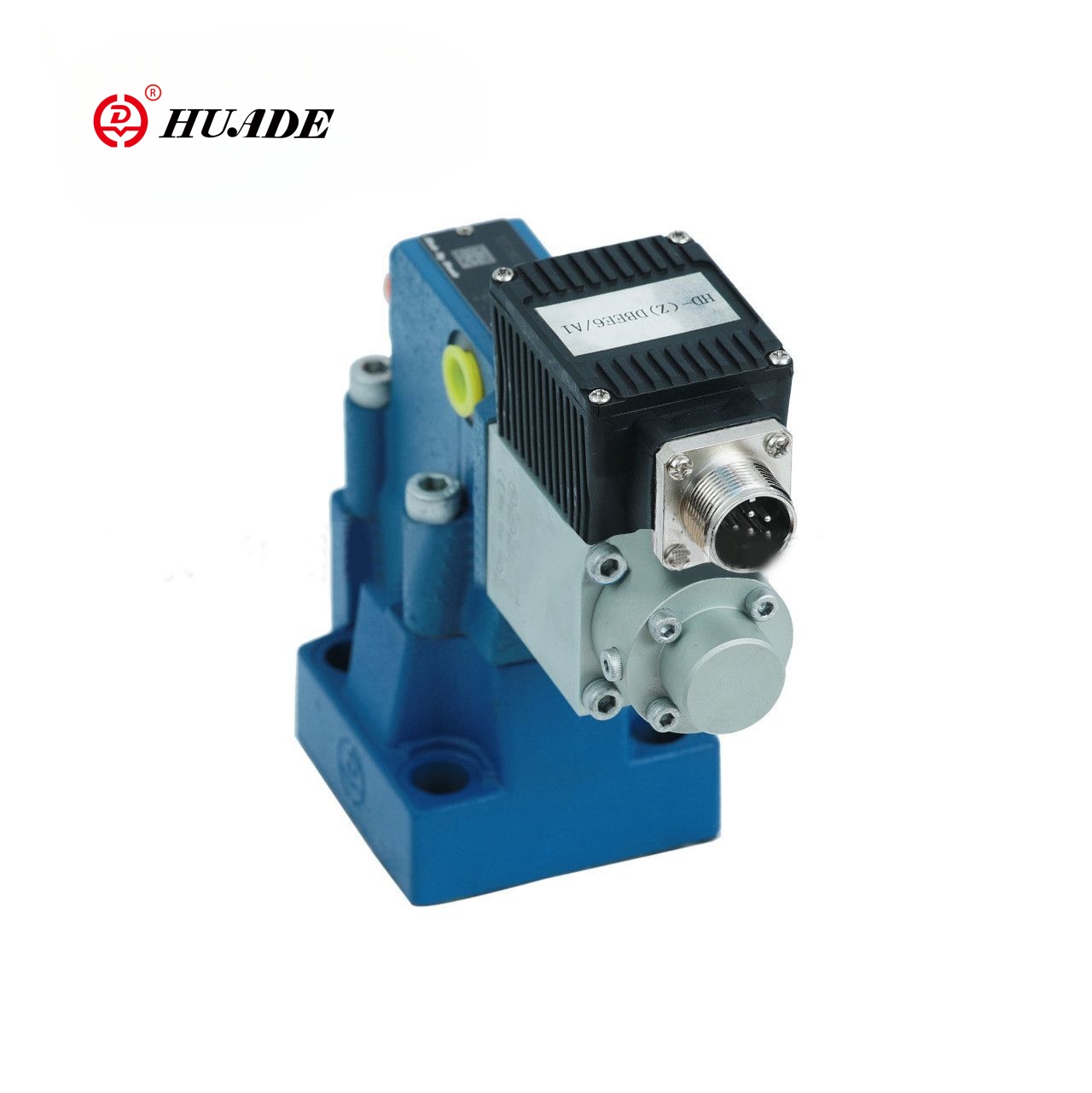

ZDBEE-1X Orantılı tahliye vanası, sistem basıncının aşamalı ayarını ve hassas kontrolünü elde etmek için orantılı bir solenoid tarafından tahrik edilen pilotla çalışan bir tahliye valfidir. Bu orantılı valf, Rexroth'tan aynı modeli tamamen değiştirebilir. Huade hidrolik valfler Rexroth ile aynı standartları benimser, ancak fiyat daha düşüktür.
| Genel | ||
| Kurulum | isteğe bağlı | |
| Depolama Sıcaklığı Aralığı (℃) | -20 ila +80 | |
| Ortam sıcaklık aralığı | DBE ve ZDBE (℃) | -20 ila+70 |
| DBEE ve ZDBEE (℃) | -20 ila +50 | |
| Ağırlık | DBE ve ZDBE (KG) | 2.4 |
| DBEE ve ZDBEE (KG) | 2.5 | |
| Hidrolik (ʋ = 46 mm2/s ve t = 40 ° C ± 5 ± | ||
| Maks. işletme baskısı | Portlar P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPa | 5 | |
| Maks. yerleşebilir baskı | Basınç aşaması 5 MPa | 5 |
| Basınç aşaması 10 MPa | 10 | |
| Basınç aşaması 20 MPa | 20 | |
| Basınç aşaması 31.5 MPa | 31.5 | |
| Min. Sinyal değerinde ayarlanabilir basınç 0 MPa | Karakteristik eğrileri görün | |
| Dönüş Basıncı Port A; harici pilot yağ tahliyesi ile (y) | tanka ayrı ve sıfır basınçta | |
| Pilot yağ akışı l/dk | 0.6o1.2 | |
| Maks. akış l/dk | 30 | |
| Basınç sıvısı | Mineral Yağı (HL, HLP) Din 51 524 | |
| Basınç Sıvısı Sıcaklık Aralığı | -20to+80 | |
| Viskozite aralığı mm2/s | 15 ila 380 | |
| Elektrik | 24V DC | |
| Min.Control Akımı (MA) | 100 | |
| Max.Control Current MA | 1600 | |
| Solenoid bobin direnci | 20 ° C'de soğuk değer (ω) | 0.54 |
| Maks. | 7.8 | |
| Görev | 100 | |
| Elektrik Bağlantıları | DBE ve ZDBE | Din EN 175 301 ~ 803'e bileşen fişi ile |
| Din EN 175 301-803'e eklenti konnektörü | ||
| DBEE ve ZDBEE | Bileşen Tap Toe ile DLN 43 563-AM6-3 | |
| Eklenti Konnektörü Toe Din 43 563-BF6-3 | ||
| Din 40 050'ye valf koruması | IP 65 | |
| DBEE ve ZDBEE için Kontrol Elektroniği | Valfe entegre | |
| DBE ve ZDBE için | ||
| Eurocard formatı analogunda amplifikatör | HD-VT-VSPA1-1X/ | |
Özellikler:
▶ Bir sistem basıncını sınırlamak için valf
▶ Orantılı solenoidler yoluyla harekete geçme
▶ Alt plaka montajı veya sandviç plaka tasarımı için
▶ Tek bir kaynaktan valf ve kontrol elektroniği
▶ Entegre kontrol elektroniği ile hd-zdbee türleri
① Komut değeri basınç karakteristik eğrisinin örneği yayılımı
Textemengy ayarlanabilir yukarı ve aşağı rampalar
Başvuru:
ZDBEE-1X Orantılı tahliye vanası, mühendislik makineleri, enjeksiyon kalıplama makineleri, metalurjik ekipmanlar ve diğer alanlar gibi hassas basınç kontrolü gerektiren hidrolik sistemler için uygundur.
Orantılı basınç tahliye vanaları, tip HD-DBE, orantılı bir solenoid vasıtasıyla çalıştırılır. Bu valfler bir sistem basıncını sınırlamak için kullanılır. Bu valflerle, elektrikli komut değerine göre sınırlı olacak sistem basıncını aşamalı olarak ayarlamak mümkündür.
Bu valfler temel olarak orantılı bir solenoid (1), muhafaza (2), valf kartuşu (3), makara (4) ve pilot poppet (8) 'den oluşur. Orantılı solenoid, elektrik akımını orantılı olarak mekanik bir kuvvete dönüştürür. Mevcut bir artış, solenoid kuvvetinde karşılık gelen bir artışa neden olur. Solenoid armatür odası hidrolik sıvı ile doldurulur ve basınç dengelenir. Sistem basıncının ayarı, komut değerine göre orantılı solenoidler (1) yoluyla gerçekleştirilir. Port P'deki sistemden kaynaklanan basınç, makaranın sağ tarafında hareket eder (4). Aynı zamanda sistem basıncı, makaranın (4) yay yüklü tarafında bir delik (5) ile donatılmış kontrol hattı (6) yoluyla hareket eder. Başka bir katliam (7) yoluyla sistem basıncı, orantılı solenoidin (1) kuvvetine karşı pilot poppet (8) üzerinde hareket eder. Sistem basıncı önceden ayarlanmış değere ulaştıktan sonra pilot poppet (8) koltuğundan kaldırır. Modele bağlı olarak, pilot yağ artık A (y) bağlantı noktası veya depoya içsel olarak dışarı doğru akabilir, bu, basıncın makaranın yay yüklü tarafı üzerindeki basıncı sınırlandırma etkisine sahiptir (4). Sistem basıncı hafifçe yükselmeye devam ederse, makaranın sağ tarafındaki daha yüksek basınç, makarayı kontrol konumuna P'ye iter. Minimum kontrol akımında -sıfır komut değerine karşılık gelen minimum yerleşebilir basınç ayarlanacaktır.
Orantılı basınç tahliye vanasının yapısı zdbe-1x

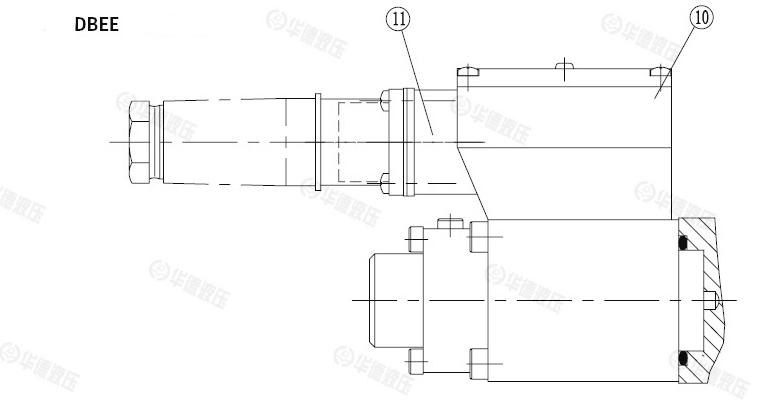

Orantılı basınç tahliye vanasının yapısı ZDBEE-1X
Fonksiyonel tasarım açısından, orantılı valf ZDBEE-1x temel olarak ZDBE orantılı tahliye vanalarına karşılık gelir. Tek fark, orantılı solenoidin, elektronik kontrolörün oluşturulduğu bir gövde ⑩ ile donatılmış olmasıdır. Güç kaynağı ve ayar noktası voltajı bir eklenti konnektörü (11) yoluyla alınır.
Set nokta basınç karakteristik eğrisi, minimum üretim toleransları ilkesine göre üretici tarafından önceden ayarlanır. Basınç artma ve azalma için rampa süreleri ilgili potansiyometreler kullanılarak bağımsız olarak ayarlanabilir.
Orantılı basınç tahliye vanasının sembolü zdbee-1x
