Hidrolik Akış Kontrol Vanası Nedir?
Hidrolik akış kontrol valfi, hidrolik sistemlerdeki sıvı için trafik kontrolörü gibidir. Tıpkı bir trafik ışığının bir kavşaktan kaç arabanın geçtiğini kontrol etmesi gibi, bu valfler de sisteminizden ne kadar hidrolik sıvının akacağını kontrol eder.
Basitçe söylemek gerekirse,hidrolik akış kontrol valfleri, onlara ulaşan sıvı miktarını kontrol ederek hidrolik motorların ve silindirlerin hızını düzenler.. Daha fazla sıvı daha hızlı hareket anlamına gelir, daha az sıvı ise daha yavaş hareket anlamına gelir.
Akış Kontrol Vanaları Neden Bu Kadar Önemli?
Hidrolik sıvıyı hidrolik sistemin "kanı" olarak düşünün. Uygun akış kontrolü olmadan, sisteminiz kan basıncı kontrolsüz olan bir insan gibi olur; ya çok hızlı ve tehlikeli ya da çok yavaş ve etkisiz.
Akış kontrol valflerinin sisteminiz için yaptıkları aşağıda açıklanmıştır:
Hidrolik Akış Kontrol Valfleri Nasıl Çalışır?
Temel prensip şaşırtıcı derecede basittir. Bu valfler, sıvının geçmesi gereken değişken bir açıklık oluşturarak çalışır.
Bir kovayı suyla doldurmaya çalıştığınızı hayal edin. Musluğu biraz açarsanız su yavaş akar. Genişçe açın ve su hızla dışarı akıyor. Akış kontrol valfleri de aynı şekilde çalışır; sıvı akış hızını kontrol etmek için açıklık boyutlarını ayarlarlar.
Akışı etkileyen temel faktörler şunlardır:
- Açılış boyutu- Daha büyük açıklık = daha fazla akış
- Basınç farkı- Daha yüksek basınç = daha hızlı akış (temel vanalarda)
- Sıvı kalınlığı- Daha yoğun sıvı = daha yavaş akış
Ana Hidrolik Akış Kontrol Vana Tipleri
1. Basit Akış Kontrol Vanaları
İğne Vanalar
- Hassas, küçük ayarlamalar için mükemmel
- Yangın hortumu yerine damlalık kullanmak gibi
- Kalibrasyon ve ince ayar için harika
- Dezavantajı: Basınç değiştiğinde akış da değişir
Kısma Valfleri
- Temel hız kontrolü için iyi
- Manuel olarak ayarlanması kolay
- Basit sistemlerde yaygın
- Değişen yükler altında çok hassas değil
Küresel Vanalar
- Esas olarak açma/kapama kontrolü için
- Çok dayanıklı ve güvenilir
- Hız kontrolü için sınırlı hassasiyet
- Bölümleri izole etmek için harika
2. Gelişmiş Akış Kontrol Vanaları

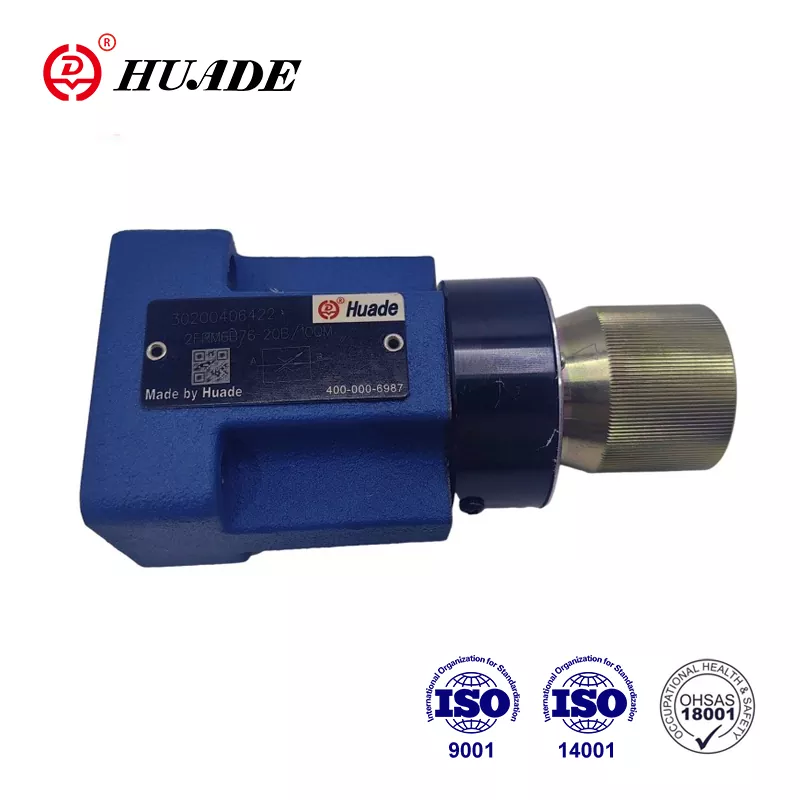

Basınç Dengelemeli Vanalar
Hidrolik sistemlerin "akıllı" valfleri. Basınç değiştiğinde bile akışı sabit tutun.
Teknik Detaylar:
- Dahili pilot valf, basınç farkına bağlı olarak ana delik boyutunu otomatik olarak ayarlar
- Tazminat Aralığı:Tipik olarak 50-350 bar basınç aralığında ±%5 akış doğruluğunu korur
- Dahili Bileşenler:Yaylı kompansatör makarası, ayarlanabilir kısma deliği ve basınç algılama portları
Daha pahalı ama çok daha güvenilir. Hassas işler için mükemmeldir.
Sayaç Giriş ve Çıkış Vanaları
Sınırlama:Aşırı yüklerde kavitasyona neden olabilir
Şunun için en iyisi:Pozitif yükler, aşağıya doğru uzanan dikey silindirler
Avantajı:Sinyali uygun akıma/PWM'ye dönüştürür
Şunun için en iyisi:Aşırı yükler, dikey silindirlerin geri çekilmesi
Oransal Akış Kontrol Vanaları
Süper hassas ayar için elektronik olarak kontrol edilir.
- Kontrol Yöntemi:Elektronik amplifikatörden gelen PWM (Darbe Genişliği Modülasyonu) sinyalleri
- Geri Bildirim Sistemi:Akış sensörleri veya konum geri bildirimi ile kapalı döngü kontrolü
- Tepki Süresi:Adım değişiklikleri için genellikle 10-50 milisaniye
- Sinyal Aralığı:Standart 4-20mA veya 0-10V kontrol sinyalleri
- Amplifikatör Özellikleri:Valf sıkışmasını önlemek için akım titremesi, sorunsuz başlangıçlar için rampa işlevleri
Programlanabilir ve otomatikleştirilebilir. Pahalıdır ancak en iyi kontrolü sunar. Modern CNC makinelerinde ve robotlarda yaygındır.
İleri Teknik Kavramlar
Basınç Telafisi Derin İncelemesi
Basınç dengelemeli valfler iki aşamalı bir tasarım kullanır:
- Birincil Aşama:Ayarlanabilir kısma deliği (kullanıcı kontrollü)
- İkincil Aşama:Otomatik kompansatör makarası basınç farkına tepki verir
Çalışma Prensibi:
- Kompansatör, birincil delik boyunca sabit basınç düşüşünü (tipik olarak 7-10 bar) korur
- Aşağı akış basıncı arttığında, kompansatör akışı korumak için daha fazla açılır
- Giriş basıncı düştüğünde kompansatör akışın artmasını önlemek için kısıtlanır
- Sonuç:Yük değişikliklerinden bağımsız olarak tutarlı akış
Oransal Valf Kontrol Sistemleri
Elektronik Kontrol Zinciri:
- Komut Sinyali:PLC/kontrolörden 4-20mA veya ±10V
- Amplifikatör İşleme:Sinyali uygun akıma/PWM'ye dönüştürür
- Solenoid Yanıtı:Orantılı solenoid akımla orantılı kuvvet oluşturur
- Valf Tepkisi:Makara konumu doğrudan solenoid kuvvetiyle ilgilidir
- Akış Çıkışı:Minimum gecikmeyle hassas akış kontrolü
Gelişmiş Özellikler:
Akış Bölücü Teknolojisi
Makara Tipi Akış Bölücüler:
- Akışı bölmek için senkronize makaraları kullanın
- Kesinlik:Normal koşullar altında ±%5 akış bölümü
- Basınç Hassasiyeti:Büyük basınç farklarıyla performans düşer
- Uygulamalar:Benzer yük uygulamaları için uygundur
Dişli Tipi Akış Bölücüler:
- Akış bölümü için hassas dişli setleri kullanın
- Kesinlik:Basınç farklılıklarından bağımsız olarak ±%2 akış bölümü
- Kendini Telafi Eden:Viskozite değişikliklerine göre otomatik olarak ayarlanır
- Uygulamalar:Kritik senkronizasyon (uçak kontrolleri, ağır kaldırma)
Uygulamalar
İnşaat Ekipmanları
- Ekskavatörler: Sorunsuz kol ve kepçe hareketleri
- Vinçler: Hassas kaldırma ve konumlandırma
- Buldozerler: Kontrollü bıçak ayarları
Üretme
- Enjeksiyon kalıplama makineleri: Mükemmel parça oluşumu
- CNC makineleri: Hassas kesme hızları
- Montaj hatları: Senkronize hareketler
Tarım
- Biçerdöverler: Koordineli kesme ve toplama
- Traktörler: Uygulama kontrolü
- Sulama sistemleri: Su akışı yönetimi
Diğer Uygulamalar
- Enerji santrali türbinleri
- Su arıtma tesisleri
- Petrol ve gaz operasyonları
- Madencilik ekipmanları
Doğru Akış Kontrol Vanası Nasıl Seçilir
Doğru valfi seçmek, bir iş için doğru aleti seçmek gibidir. Şu faktörleri göz önünde bulundurun:
1. Sistem Gereksinimleri
- Sisteminiz hangi basınçta çalışıyor?
- Ne kadar akışa ihtiyacınız var?
- Ne tür sıvı kullanıyorsunuz?
Teknik Özellikler Kılavuzu
| Başvuru | Önerilen Vana Tipi | Akış Hızı | Maksimum Basınç | Bağlantı Boyutu | Kontrol Yöntemi |
|---|---|---|---|---|---|
| Küçük CNC Makinesi | İğne Vana | 2-8 L/dk | 210 bar | 1/4" NPT'li | Manuel |
| Enjeksiyon Kalıplama | Basınç Dengelemeli | 15-50 L/dk | 350 bar | 1/2" SAE | Manuel/Elektrikli |
| Ekskavatör Kolu | Orantılı | 80-200 L/dak | 420 bar | 3/4" SAE | Elektronik (PWM) |
| Hidrolik Pres | Sayaç Çıkışı | 25-100 L/dak | 700 bar | 1" SAE | Pilot Kumandalı |
| Mobil Vinç | Öncelik Valfi | 120-300 L/dak | 350 bar | 1" SAE | Yük Algılama |
2. Hassas İhtiyaçlar
1/2" SAE
- Sıcaklık Aralığı:Standart vanalar -20°C'den 80°C'ye kadar çalışır
- Aşırı Koşullar:-40°C ile 120°C arası için özel contalara ihtiyaç vardır
- Aşındırıcı Sıvılar:Paslanmaz çelik veya özel kaplamalar gerekli
- Yüksek Titreşim:Kilit teli ayarları veya elektronik kontrol önerilir
4. Bütçe Hususları
Yaygın Sorunlar ve Çözümler
Sorun: Tutarsız Hız
Belirtiler:Aktüatör rastgele hızlanır ve yavaşlar
Nedenleri:Kirli akışkan, aşınmış valf parçaları, yanlış valf tipi
Çözüm:Sıvıyı, servis valfini temizleyin veya değiştirin, basınç dengelemeli valfe yükseltin
Sorun: Aşırı ısınma
Belirtiler:Sistem çok ısınıyor, performans düşüyor
Nedenleri:İç sızıntı, yanlış valf ayarları
Çözüm:Contaları değiştirin, valf ayarlarını yapın, uygun valf boyutunu kontrol edin
Sorun: Akış Kontrol Sistemlerinde Kavitasyon
Belirtiler:Yüksek ses, titreşim, sütümsü sıvı, bileşen hasarı
Teknik Açıklama:Akışkanın hızı kritik sınırları aştığında basınç buhar basıncının altına düşer
Nedenleri:
- Aşırı yüklere sahip ölçüm vanaları
- Küçük boyutlu valf delikleri
- Buhar basıncını azaltan yüksek akışkan sıcaklıkları
Çözüm:
- Ölçüm çıkışı yapılandırmasına geçiş
- Kavitasyon önleyici valfleri takın
- Delik boyutunu artırın veya birden fazla paralel valf kullanın
Kritik Formül:- Daha yüksek basınç = daha hızlı akış (temel vanalarda)
Sorun: Akış Kontrol Vanası Kararsızlığı
Belirtiler:Avlanma, salınım, dengesiz aktüatör hareketi
Kritik Formül:
- Oransal valf kontrol döngüsünde yetersiz sönümleme
- Rezonans frekansı eşleştirme sistemi doğal frekansı
- Elektronik amplifikatörde kazanç ayarları çok yüksek
Çözüm:
- PID parametrelerini ayarlayın (oransal kazancı azaltın, sönümü artırın)
- Sistem uyumluluğu için akümülatör ekleyin
- Pilot hatlara akış sınırlayıcıları takın
- Daha yüksek frekans tepkisine sahip valfler kullanın (servo valfler)
Uzun Ömür İçin Bakım İpuçları
Aylık Kontroller
- Bağlantı parçalarının etrafındaki dış sızıntıları arayın
- Sıvı seviyelerini ve rengini kontrol edin
- Olağandışı sesleri dinleyin
- Aşırı titreşimi hissedin
Üç Aylık Hizmet
- - Daha büyük açıklık = daha fazla akış
- Sıvı kalitesini test edin
- Valf kalibrasyonunu kontrol edin
- Contaları ve bağlantıları inceleyin
Yıllık Bakım
- Gerekiyorsa valf bakımını tamamlayın
- Aşınma parçalarını değiştirin
- Sistem belgelerini güncelleyin
- Operatörleri doğru kullanım konusunda eğitin
Akış Kontrol Vanalarının Geleceği
Teknoloji bu valfleri daha akıllı ve daha verimli hale getiriyor:
Temel Çıkarımlar
- Hidrolik akış kontrol valflerihız kontrolörlerihidrolik sistemler için
- Farklı tipler, basit manuel vanalardan gelişmiş elektronik vanalara kadar farklı ihtiyaçlara hizmet eder
- Doğru seçimpara tasarrufu sağlarve sistem performansını artırır
- Düzenli bakım pahalı arızaları önler
- Yeni teknoloji vanaları daha akıllı ve verimli hale getiriyor
Çözüm
Hiç bir inşaat ekskavatörünün düzgün ve hassas bir şekilde hareket ettiğini izlediniz mi? Veya fabrika makinelerinin hızlarını nasıl bu kadar mükemmel şekilde kontrol ettiğini merak ettiniz mi? İşin sırrı, hidrolik akış kontrol valfi adı verilen küçük ama güçlü bir bileşende yatmaktadır.
İster ağır ekipman çalıştırıyor olun, ister fabrika işletiyor olun, ister hidrolik sistemlerin bakımını yapıyor olun, bu valflerin nasıl çalıştığını bilmek ekipman seçimi, bakımı ve sorun giderme konusunda daha iyi kararlar vermenize yardımcı olur.
Unutmayın: Doğru şekilde bakımı yapılan doğru akış kontrol vanası, sistem güvenilirliği, enerji tasarrufu ve işletme güvenliği açısından karşılığını veren bir yatırımdır. Akıllıca seçim yapın, düzenli bakım yapın; hidrolik sisteminiz size uzun yıllar boyunca iyi hizmet edecektir.
