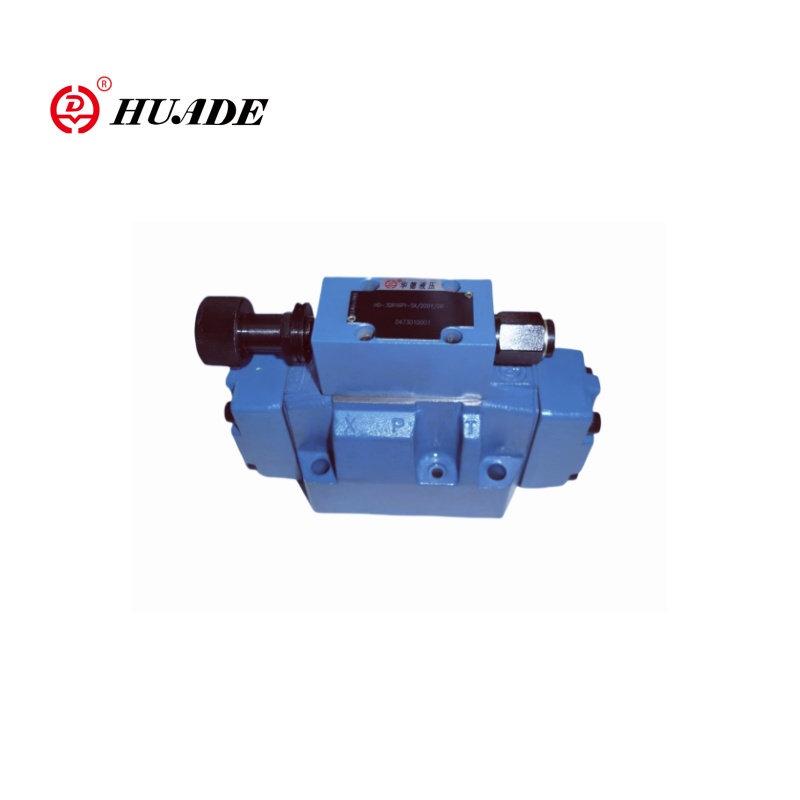

Huade'nin pilotu, 3DR10P-6X valfi 3DR10P-6X valfini düşüren üç yönlü orantılı basınçlı çalıştırdı. Bu orantılı valf üç yönlü bağlantıyı gerçekleştirebilir ve orantılı ayar özelliklerine sahiptir. Valf 3DR10P-6X esas olarak sistem basıncını azaltmak ve stabilize etmek için hidrolik sistemde kullanılır.
| Genel | ||
| Ağırlık kg | 6 | |
| Kurulum pozisyonu | İsteğe bağlı | |
| Ortam sıcaklık aralığı ℃ | -30 ila +50 | |
| Hidrolik | ||
| Nominal basınç çubuğu | 315 | |
| Maksimum çalışma basıncı | -Port P ve bir çubuk | 315 |
| - Port y Bar | Ayrı ayrı ve tanka sıfır basınç | |
| Basınç ayarı | -Minimum Bar | Akışa bağlı olarak |
| -Maximum Bar | 50; 100; 200; 315 | |
| Maksimum akış l/dk | 120 | |
| Hidrolik sıvı | Mineral yağı (HL, HLP) ila Din 51524）; VDMA 24568'e hızlı biyo-bozulabilir hidrolik sıvılar (ayrıca bkz. Re 90221); HETG (tecavüz tohumu yağı) 1); HepG (poliglikoller) 2); Hees (sentetik esterler) 2); Talep üzerine diğer hidrolik sıvılar | |
| Hidrolik sıvı sıcaklık aralığı ℃ | -30 ila +80 (NBR conta) -20 ila +80 (FKM contalar) | |
| Viskozite aralığı mm2/s | 10 ila 800 | |
Özellikler:
▶ Azaltma için valf (P ila A) ve sınırlama
▶ Alt plaka montajı için, taşınma deseni DIN 24 340 Form A, ISO 4401 ve CETOP-RP 121H, Alt Plakalar Katalog Sayfasına RE 45 054 (ayrı sipariş)
▶ 4 Basınç Aşamaları
▶ 4 Ayar Elementleri
● Döner düğme
● Altıgen ve koruyucu kapaklı kol
● Ölçekli kilitlenebilir döner düğme
● Ölçekli döner düğme
Başvuru:
Üç yollu orantılı basınç indirgeme valfi 3DR10P-6X, mühendislik makineleri, metalurjik ekipman, gemi inşa ve diğer alanlar gibi çeşitli hidrolik sistemlerde yaygın olarak kullanılabilir.
Basınç valfi tipi 3DR10P-6X, ikincil devrede basınç sınırlaması ile pilot tarafından çalışan 3 yönlü basınç indirgeme valfidir. Bir hidrolik sistemdeki basıncın azaltılması için kullanılır.
Basınç indirgeme valfi esas olarak kontrol makarası (2) ile ana valf (1) ve basınç ayar elemanı (10) ile pilot kontrol valfinden (3) oluşur.
Dinlenme sırasında valf açıktır. Basınç sıvısı, Port P'den Port A'ya sınırsız akabilir. A bağlantı noktasındaki basınç, kanal (4) üzerinden sıkıştırma yayının (9) karşısındaki makara alanına uygulanır. Aynı zamanda, basınç (6) üzerinden kontrol makarasının (2) yay yüklü tarafına ve kanal (5) üzerinden pilot kontrol valfindeki (3) topa (7) uygulanır.
Sıkıştırma yayının (11) ayarına bağlı olarak, topun önünde (7) ve kontrol makarasını (2) açık bir konumda tutan kanalda (5) bir basınç birikir. Basınç sıvıları, Port A Port A'ya, A bağlantı noktasına (2) A Port A'da bir basınç oluşturulana kadar, sıkıştırma yayında (11) ayarlanan basınç değerini aşan ve topu (7) kaldırana kadar akar.
Kontrol makarası (2) kapalı konuma geçer. A bağlantı noktasındaki basınç ile sıkıştırma yayında (11) ayarlanan basınç değeri arasındaki bir dengeye ulaşıldığında, gerekli azaltılmış basınç elde edilir.
A limanındaki basınç dış kuvvetler yoluyla aktüatörde yükselmeye devam ederse, kontrol makarası (2) sıkıştırma yayına (9) daha da ileriye taşınır. Böylece A bağlantı noktası, kontrol makarasındaki (2) kontrol arazileri (8) aracılığıyla T bağlantı noktasına bağlanır. Basıncın daha fazla artmamasını sağlamak için tanka yeterli basınç sıvısı akar.
Yay odasından (12) pilot yağı geri dönüşü, kontrol hattı (13) üzerinden Ym Portu'na her zaman dıştır. Bu her zaman sıfır basınçta tanka akmalıdır.
Basınç göstergesi bağlantısı (14), A Port'taki azaltılmış basıncı izlemeyi mümkün kılar.

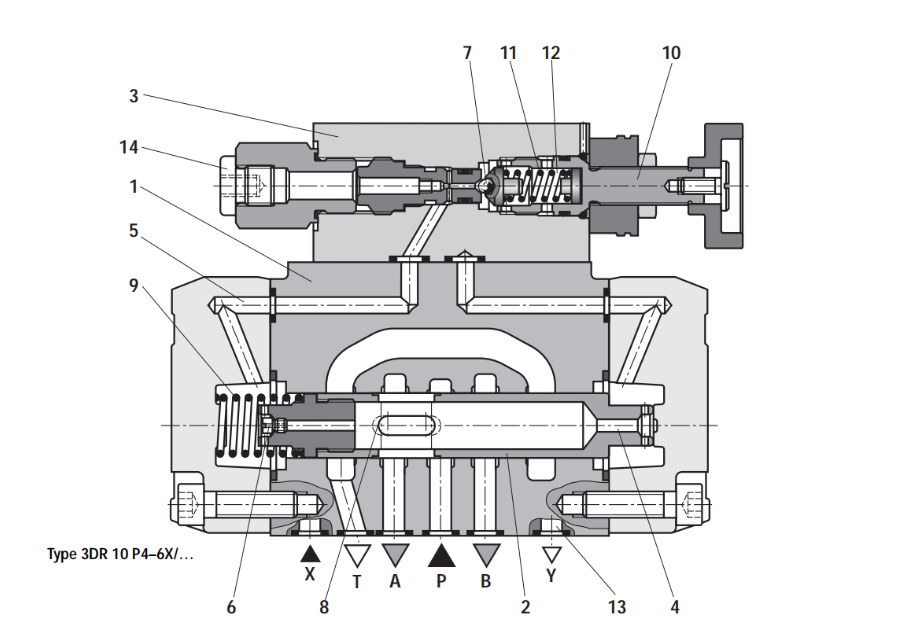

Orantılı valfin sturctur 3dr10p-6x
