Bir buldozerin bıçağını kaldırmasını izlediğinizde veya bir fabrika robotunun hassas bir şekilde hareket ettiğini gördüğünüzde, tüm bunları mümkün kılan küçük ama güçlü bir bileşen vardır: yön kontrol valfi.
Bu kılavuz, nasıl çalıştıklarından ihtiyaçlarınız için doğru olanı seçmeye kadar, bu önemli parçalar hakkında bilmeniz gereken her şeyi size anlatacaktır.
Yön Kontrol Valfı Nedir?
Yön kontrol valfini (DCV) birsıvılar için trafik kontrolörü. Tıpkı bir trafik ışığının bir kavşakta arabaları yönlendirmesi gibi, bir DCV de hidrolik yağı veya basınçlı havayı makinedeki farklı yollara yönlendirir. Bu valfler akışkan güç sistemlerinin "beynidir" ve akışkanın nereye ve ne zaman gideceğini söyler.
Neden "Bang-Bang" Vanaları Deniyor?
Çoğu DCV bir ışık anahtarı gibi çalışır; ya tamamen açıktır ya da tamamen kapalıdır. Arada bir konum yoktur, bu yüzden insanlar bazen onlara "bang-bang" valfleri diyorlar. Geçiş yaptıklarında bunu hızlı ve eksiksiz bir şekilde yaparlar.
Yön Kontrol Valfi Nasıl Çalışır?
Temel Parçalar
Her DCV'de şu ana bileşenler bulunur:
Valf Gövdesi:Bu her şeyi bir arada tutan ev gibidir. İçinde sıvının akabileceği kanallar vardır.
Makara veya Poppet:Bu aslında akışı kontrol eden hareketli kısımdır. Bunu farklı yolları açıp kapatan sürgülü bir kapı gibi düşünün.
Bağlantı noktaları:Bunlar boruların bağlandığı bağlantı noktalarıdır. Genellikle etiketlenirler:
- P= Basınç (sıvının girdiği yer)
- T= Tank (sıvının geri döndüğü yer)
- A ve B= Aktüatör portları (sıvının iş yapmak için gittiği yer)
Aktüatör:Makarayı hareket ettiren şey budur. Bu, ittiğiniz bir kol, bir elektrik bobini veya sıvı basıncı olabilir.
Akışı Nasıl Kontrol Eder?
Aktüatör makarayı hareket ettirdiğinde, valf gövdesi içindeki farklı delikleri ve kanalları sıralar. Bu, sıvının akması için yeni yollar yaratır. Farklı yollar oluşturmak için yapboz parçalarını yeniden düzenlemek gibi.
Yön Kontrol Valflerinin Çeşitleri
Nasıl Hareket Ettiklerine Göre (İç Tasarım)
Makara Valfleri
Bunlar ileri geri kayan silindirik bir parça (makara) kullanır. Bir parçayı hareket ettirmenin bazı yolları açtığı ve diğerlerini kapattığı kayan bir bulmaca gibidirler. Çok yönlüdürler ancak küçük bir miktar sızıntıya izin verirler.
Popet Vanalar
Bunlar, akışı sağlamak için koltuğu kaldıran veya akışı durdurmak için aşağıya doğru bastıran bir top, koni veya disk kullanır. Bir şişedeki mantarı düşünün; onu çıkardığınızda sıvı dışarı akar. Bu valfler neredeyse hiç sızıntı olmadan çok sıkı bir şekilde sızdırmaz hale gelir.
Döner Vanalar
Bunlar kaymak yerine farklı geçitleri hizalayacak şekilde döner. Farklı kapıları açmak için kilidin anahtarını çevirmeye benziyorlar.
Nasıl Çalıştırıldıklarına Göre
Manuel Vanalar
Bunları bir kol, düğme veya pedal kullanarak elle çalıştırırsınız. Manuel bir araba şanzımanı gibi basit ve güvenilirdirler.

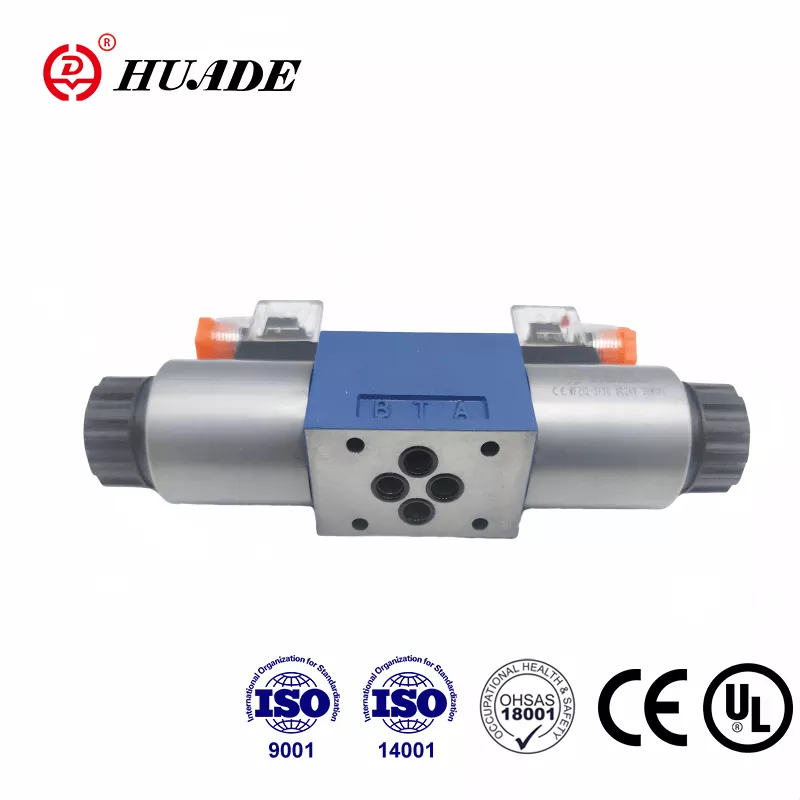

Solenoid Valfler
Bunlar elektrikle çalıştırılır. Bir elektrik sinyali gönderdiğinizde manyetik bir bobin vanayı hareket ettirir. Bu, vananız için uzaktan kumandaya sahip olmak gibidir.
Pilot Kumandalı Vanalar
Bunlar valfi hareket ettirmek için sıvı basıncını kullanır. Arabada hidrolik direksiyon kullanmak gibi, büyük bir valfi hareket ettirmek için çok fazla güce ihtiyaç duyduğunuzda kullanışlıdırlar.
Pozisyon ve Bağlantı Noktası Sayısına Göre
Adlandırma sistemi ilk başta kafa karıştırıcı görünebilir, ancak aslında basittir:
- 2/2 Valf:2 bağlantı noktası, 2 konum (açma/kapama anahtarı gibi)
- 3/2 Valf:3 port, 2 konum (tek etkili silindirler için ortak)
- 4/2 Valf:4 port, 2 konum (çift etkili silindirler için standart)
- 4/3 Valf:4 bağlantı noktası, 3 konum (nötr orta konum dahil)
Merkez Konumları (3 Konumlu Vanalar İçin)
- Açık Merkez:Tüm bağlantı noktaları birbirine bağlanır; tıpkı bir evin tüm kapılarının açılması gibi
- Kapalı Merkez:Tüm kapıların kapatılması gibi tüm bağlantı noktaları engellendi
- Tandem Merkezi:Basınç tanka bağlanıyor ancak aktüatör bağlantı noktaları tıkalı
- Şamandıra Merkezi:Aktüatör portları tanka bağlanıyor ancak basınç engelleniyor
Doğru Valfi Seçmek: Temel Özellikler
Akış Değeri (Cv)
Bu size valfin ne kadar sıvıyı kaldırabileceğini gösterir. 1 PSI basınç düşüşünde galon/dakika (GPM) olarak ölçülür. Bunu bir bahçe hortumunun çapı gibi düşünün; daha büyük sayılar daha fazla akış kapasitesi anlamına gelir.
Basınç Değeri
Bu, valfin güvenli bir şekilde kaldırabileceği maksimum basınçtır. Genellikle PN (350 bar için PN350 gibi) veya PSI olarak işaretlenir. Bu sınırı aşmayın, aksi takdirde vana arızalanabilir.
Tepki Süresi
Solenoid valfler için bu, genellikle milisaniyelerle ölçülen, konumları ne kadar hızlı değiştirebildikleri anlamına gelir. Hızlı hareket gerektiren uygulamalar için daha hızlı yanıt süreleri daha iyidir.
Sızıntı Sınıfı
Bu, valfin ne kadar iyi sızdırmazlığını derecelendirir:
- Sınıf IV:Bir miktar sızıntı (nominal akışın %0,01'i)
- Sınıf V:Düşük sızıntı
- Sınıf VI:Kabarcık geçirmez (neredeyse hiç sızıntı yok)
Basitten Akıllıya: Kontrol Türleri
Açma/Kapama Valfleri (Standart DCV'ler)
Bunlar bahsettiğimiz temel "bang-bang" vanalardır. Ya tamamen açık ya da tamamen kapalıdırlar. Bir parçayı sıkıştırmak veya bir silindiri tamamen uzatmak gibi basit görevler için mükemmeldirler.
Oransal Valfler
Bunlar sıvı akışı için dimmer anahtarları gibidir. Sadece açma/kapama yerine, akış hızını kontrol etmek için kısmen açılabilirler. Bu size yumuşak, değişken hız kontrolü sağlar. Sorunsuz hareketler istediğiniz vinç operasyonu gibi uygulamalar için mükemmeldirler.
Servo Valfler
Bunlar vana dünyasının hassas cihazlarıdır. Son derece hassas kontrol sağlarlar ve kesin konumları veya akışları korumak için geri bildirimlere yanıt verebilirler. Uçuş simülatörleri ve CNC makineleri gibi ileri teknoloji uygulamalarda kullanılırlar.
Gerçek Dünya Uygulamaları
İnşaat Ekipmanları
- Ekskavatörler:Bomu, kolu, kepçeyi ve dönüşü kontrol etmek için birden fazla 4/3 valf kullanın. Pilotla çalıştırılan oransal valfler operatöre sorunsuz kontrol sağlar.
- Buldozerler:Bıçak açısını ve yüksekliğini kontrol etmenin yanı sıra tahrik sistemlerini izlemek için DCV'leri kullanın.
Üretme
- CNC Makineleri:Takım bağlama için solenoid DCV'leri ve hassas konumlandırma için oransal valfleri kullanın.
- Montaj Hatları:Pnömatik DCV'ler tutucuları, kaldırıcıları ve ayırma mekanizmalarını çalıştırır.
Tarım
- Traktörler:Çoklu makaralı valf blokları pulluklar ve çim biçme makineleri gibi ekipmanları kontrol eder.
- Biçerdöverler:DCV'ler başlık yüksekliğini ve temizleme fanı hızını kontrol eder.
Havacılık
- Uçak İniş Takımı:Servo valfler uzatma ve geri çekme için hassas, güvenilir kontrol sağlar.
- Uçuş Kontrolleri:Yüksek performanslı servo valfler, kablolu geçiş sistemlerini mümkün kılar.
Pazara Genel Bakış: Kim Ne Yapıyor?
Küresel yön kontrol valfi pazarı yaklaşık 8-10 milyar dolar değerinde ve yılda %5-11 oranında büyüyor. Anahtar oyuncular şunları içerir:
- Bosch Rexroth:Sağlam hidrolik valfleri ve Endüstri 4.0 entegrasyonuyla tanınır
- Parker Hannifin:Hem hidrolik hem de pnömatik uygulamalar için geniş ürün yelpazesi sunar
- Eaton/Danfoss:Akıllı valf teknolojileri ile mobil hidrolikte güçlü
- SMC:Kompakt, yüksek akışlı tasarımlara sahip lider pnömatik valf üreticisi
- Kutlama:Valf adaları ve dijital platformlar dahil yenilikçi pnömatik çözümler
- - Möog:Zorlu uygulamalar için yüksek hassasiyetli servo valfler
Gelecek: Akıllı Vanalar ve Endüstri 4.0
Akıllı Özellikler
Modern vanalar aşağıdakileri izleyen yerleşik sensörlerle daha akıllı hale geliyor:
- Sıcaklık
- Döngü sayısı
- Konum geri bildirimi
- Akış hızları
- Kirlenme seviyeleri
Dijital Entegrasyon
Yeni valfler aşağıdaki gibi protokolleri kullanarak iletişim kurabilir:
- IO Bağlantısı
- EthernetNet/IP
- Profibüs
- Modbus
Bu, teşhis verilerini merkezi kontrol sistemlerine göndermelerine olanak tanıyarak kestirimci bakımı mümkün kılar.
Kestirimci Bakım
Akıllı sistemler, vanaların arızalanmasını beklemek yerine, gerçek zamanlı verilere dayanarak ne zaman bakım gerektiğini tahmin edebilir. Bu, beklenmedik arıza sürelerini azaltır ve para tasarrufu sağlar.
Yaygın Sorunları Giderme
Valf Çalışmıyor
Olası Nedenler:Elektrik sinyali yok, bobin yandı, pilot basıncı düşük
Çözümler:Voltajı kontrol edin, manuel geçersiz kılmayı test edin, pilot hava/yağ beslemesini doğrulayın
Yavaş veya Sarsıntılı Hareket
Olası Nedenler:Dahili sızıntı, kirli sıvı, yanlış vana boyutu
Çözümler:Sızıntı testi yapın, sıvıyı ve filtreleri değiştirin, valf boyutunu doğrulayın
Aktüatör Kaymaları
Olası Nedenler:Yanlış merkez konumu, aşınmış makara, dış sızıntı
Çözümler:Valf konfigürasyonunu kontrol edin, iç aşınma testi yapın, bağlantıları inceleyin
Dış Sızıntı
Olası Nedenler:Aşınmış contalar, gevşek cıvatalar, çatlamış gövde
Çözümler:Contaları değiştirin, cıvata torkunu kontrol edin, hasar kontrolü yapın
Gürültü veya Aşırı Isınma
Olası Nedenler:Kavitasyon, valf çok küçük, basınç çok yüksek
Çözümler:Sıvı seviyesini kontrol edin, valf boyutunu doğrulayın, tahliye valfi ayarını yapın
Bakım İçin En İyi Uygulamalar
Düzenli Denetimler
- Dış sızıntıları kontrol edin
- Korozyon veya hasar olup olmadığına bakın
- Tüm bağlantıların sıkı olduğunu doğrulayın
- Manuel geçersiz kılmaları test edin
Sıvı Bakımı
- Kontaminasyon açısından düzenli olarak sıvı numunesi alın
- Filtreleri zamanında değiştirin
- Sistem sıcaklığını 60°C'nin (140°F) altında tutun
- Uygun sıvı seviyelerini koruyun
Önleyici Faaliyetler
- Yapışmayı önlemek için valfleri periyodik olarak değiştirin
- Yedek parça envanterini tutun
- Operatörleri doğru kullanım konusunda eğitin
- Belge bakım geçmişi
Doğru Seçimi Yapmak
Yön kontrol valfi seçerken şu faktörleri göz önünde bulundurun:
Gerekli İşlev:Kaç bağlantı noktasına ve konuma ihtiyacınız var?
Basınç ve Akış:Sistem gereksinimleriniz nelerdir?
Sıvı Tipi:Hidrolik yağı, hava, su veya özel sıvılar mı?
Kontrol Yöntemi:Manuel mi, elektrikli mi yoksa pilot operasyon mu?
Çevre:Sıcaklık, toz, tehlikeli alanlar?
Bütçe:İlk maliyet ve uzun vadeli güvenilirlik
Çözüm
Yön kontrol valfleri modern makinelerin isimsiz kahramanlarıdır. İnşaat sahasındaki ekskavatörden montaj hattındaki robota kadar bu valfler kontrollü hareketi mümkün kılar. Teknoloji ilerledikçe valfler daha akıllı hale geliyor ve dijital sistemlerle daha entegre hale geliyor, ancak temel görevleri aynı kalıyor: faydalı iş yaratmak için sıvı akışını kontrol etmek.
İster yeni bir sistem tasarlıyor olun, ister mevcut bir sistemin sorunlarını giderin, ister yalnızca işlerin nasıl çalıştığını anlamaya çalışın, yön kontrol valflerini anlamak, bizi her gün çevreleyen akışkan güç sistemlerini anlamanın kapısını açar.
DCV'lerde başarının anahtarı, doğru valf tipini özel uygulama ihtiyaçlarınızla eşleştirmek, bunların bakımını doğru şekilde yapmak ve gelişen teknolojilerle güncel kalmaktır. Bu temel sayesinde, bu kritik bileşenler hakkında bilinçli kararlar verebilecek donanıma sahip olacaksınız.
