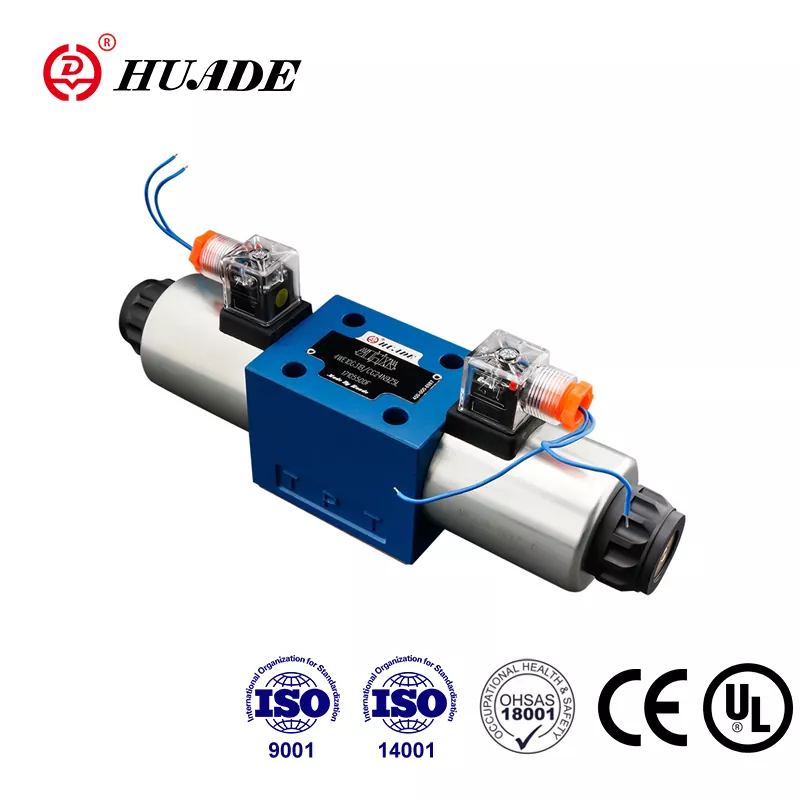

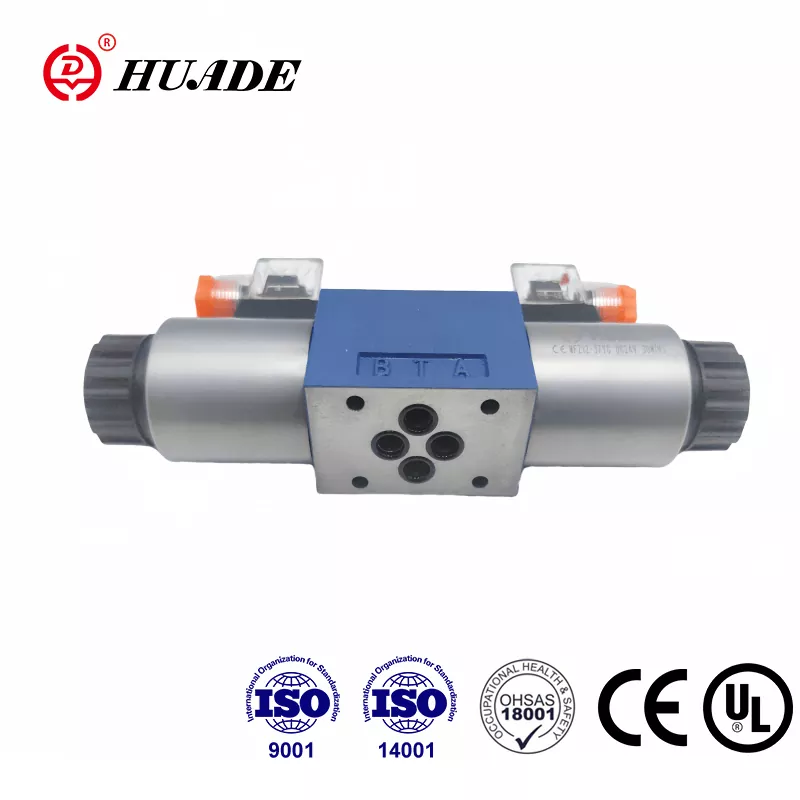

Beijing Huade Hydraulic 1979 yılında kuruldu ve şu anda hidrolik valf ve ekipmanların tasarımı, üretimi ve servisi konusunda uzmanlaşmış büyük bir devlete ait işletme grubuna dönüştü. Huade® yön makaralı valf tipi 4WE 10 D, Rexroth tarafından sunulan aynı modele uygun fiyatlı bir alternatiftir. Solenoid yön valfi serisi CE ve UL sertifikalarını geçmiştir. Valfler, sahteciliğe karşı etiketli standart kartonlarla paketlenecektir. Fabrika, kalite yönetimi, çevre yönetimi ve iş sağlığı ve güvenliği yönetimi sistem sertifikalarını geçti. Huade® hidrolik yön valfleri, deniz dümen dişlisi hidrolik sisteminde, döner vinç sisteminde ve ayarlanabilir hatveli pervane hidrolik sisteminde yaygın olarak kullanılmaktadır; Huade, denizcilik endüstrisinde büyük bir müşteri grubuna sahiptir.
|
Çalışma basıncı maks. |
Bağlantı Noktaları A.B.P (MPa) |
31.5'e |
|
Bağlantı Noktaları T (MPa) |
16 |
|
|
Maksimum akış (L/dak) |
120 |
|
|
Kesit (anahtarlama konumu 0): |
Q sembolü ile nominal alanın yaklaşık %6'sı |
|
|
Basınç sıvısı |
Mineral yağlar (NBR conta için) veya fosfat ester (FPM conta için) |
|
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|
|
Viskozite aralığı (mm2/s) |
2,8~500 |
|
|
Ağırlık (kg) |
1 solenoidli valf |
5.1(DC),4.3(AC) |
|
2 solenoidli valf |
6.7(DC),5.1(AC) |
|
Özellikler:
▶ Standart versiyon olarak doğrudan solenoidle çalıştırılan yön spool valfi
▶ Çıkarılabilir bobinlere sahip ıslak pimli DC veya AC solenoidler
▶ Mükemmel taslak
▶ Bobinler, basınca dayanıklı hazne açılmadan değiştirilebilir
▶ Merkezi veya bireysel elektrik bağlantısı seçimi
▶ İsteğe bağlı elle kumanda
▶ Uzun ömür
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
4WE 10 D solenoidle çalıştırılan yön spool valfidir. Bir akışkanın başlamasını, durmasını ve yönünü kontrol eder.
Yön valfleri temel olarak gövde (1), bir veya iki solenoid (2), kontrol makarası (3) ve bir veya iki geri çekme yayından (4) oluşur. Hareketsiz durumdayken kontrol makarası (3), geri dönüş yayları (4) vasıtasıyla (impuls makaraları hariç) merkezi veya başlangıç konumunda tutulur. Kontrol makarası (3) ıslak pin solenoidleri (2) tarafından çalıştırılmaktadır. Solenoidin (2) kuvveti kontrol makarasına (3) etki eder ve onu dinlenme konumundan istenilen son konuma hareket ettirir. Bu, P'den A'ya ve B'den T'ye veya P'den B'ye ve A'dan T'ye serbest akışa izin verir.
Enerjiyi kesen solenoidde (2) kontrol makarası (3) geri dönüş yayı (4) ile başlangıç pozisyonuna döndürülür.
İsteğe bağlı elle kumanda (5), kontrol makarasının (3) solenoidlere enerji verilmeden hareket ettirilmesine izin verir.
WE 10 30B serisinin yapı şeması
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları örnek kitapta belirtilen parametrelere göre seçilip kullanılmalıdır.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
