Hidrolik sistemlerle çalışıyorsanız muhtemelen Rexroth 4WE 6 J yön kontrol valfini duymuşsunuzdur. Bu valf, endüstriyel hidrolikteki en güvenilir bileşenlerden biridir ve nasıl çalıştığını anlamak, ekipmanınız için daha iyi kararlar vermenize yardımcı olabilir.
4WE 6 J, kaliteli hidrolik parçalarıyla tanınan Bosch Rexroth şirketi tarafından üretilmiştir. Bu özel valf, hidrolik sistemlerde sıvı akışının yönünü kontrol eder. Bunu, makinelerin düzgün çalışması için hidrolik yağı gitmesi gereken yere yönlendiren bir trafik kontrolörü gibi düşünün.
4WE 6 J'yi Özel Kılan Nedir?

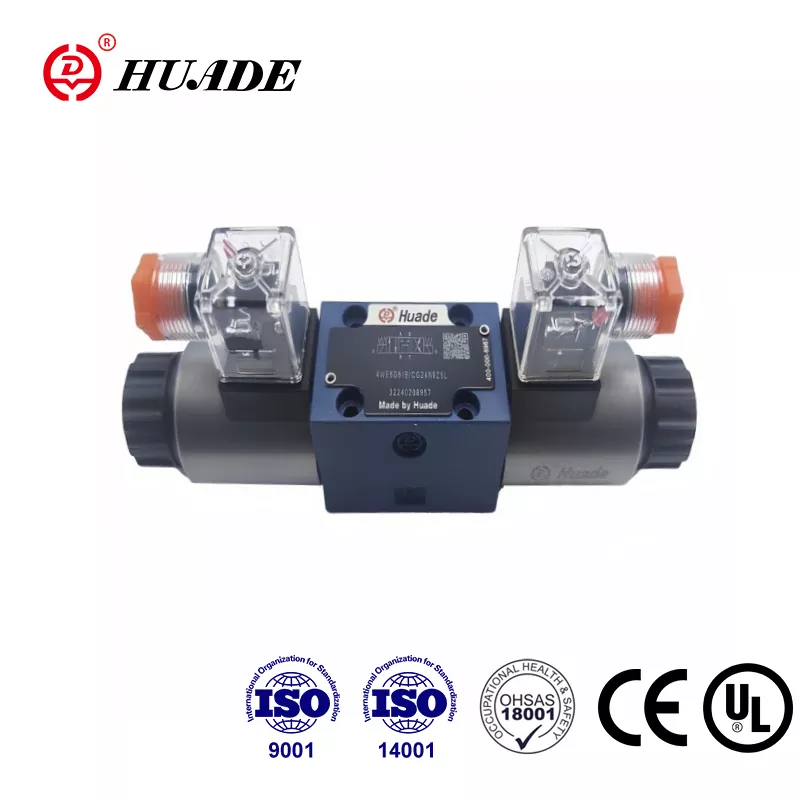

Rexroth için yön kontrol valfi 4WE 6 J, tasarımıyla öne çıkıyor. Solenoidle çalışan bir valftir, yani konumları değiştirmek için elektromıknatısları kullanır. Vanaya elektrik sinyali gönderdiğinizde yağın aktığı yönü değiştiren iç parçaları hareket ettirir.
Bu valf 4/3 konfigürasyonuna sahiptir. "4", hidrolik hatların bağlandığı dört bağlantı noktasına sahip olduğu anlamına gelir. "3", hareket edebileceği üç konuma sahip olduğu anlamına gelir. Orta konumda tüm bağlantı noktaları kapalıdır. Bu güvenlik açısından önemlidir çünkü vanaya ne yapması gerektiği söylenmediğinde tüm akışı engeller ve her şeyin yerinde kilitli kalmasını sağlar.
Valf, bu merkez konuma otomatik olarak dönmek için yayları kullanır. Elektrik sinyalini kapattığınızda yaylar iç makarayı tekrar ortaya doğru iter. Bu yay merkezli tasarım güvenilirdir ve uzun yıllar boyunca binlerce makinede test edilmiştir.
"J" Makarası Nasıl Çalışır?
Adındaki "J" harfi vananın içindeki makara tipini anlatır. Farklı harfler, farklı akış düzenleri anlamına gelir ve J makarasının belirli bir amacı vardır. Orta konumda dört bağlantı noktasının tümü engellenir. Hiçbir şey içeri veya dışarı akmıyor. Buna kapalı merkezli konfigürasyon denir.
Bir solenoide enerji verdiğinizde valf, basıncı bir çalışma portuna bağlarken diğerlerini bloke edecek şekilde değişir. Diğer solenoide geçin ve bağlantılar tersine döner. Bu size hidrolik silindirinizin veya motorunuzun hangi yöne hareket edeceği konusunda hassas kontrol sağlar.
Rexroth için yön kontrol valfi 4WE 6 J'nin kapalı merkezli tasarımı, onu durdurulduğunda konumunu koruması gereken makineler için mükemmel kılar. Takım tezgahları, enjeksiyonlu kalıplama makineleri ve preslerin tümü bu özellikten yararlanır. Vana nötr konumdayken aktüatörünüz kaymadan tam olarak olduğu yerde kalır.
Bilmeniz Gereken Teknik Özellikler

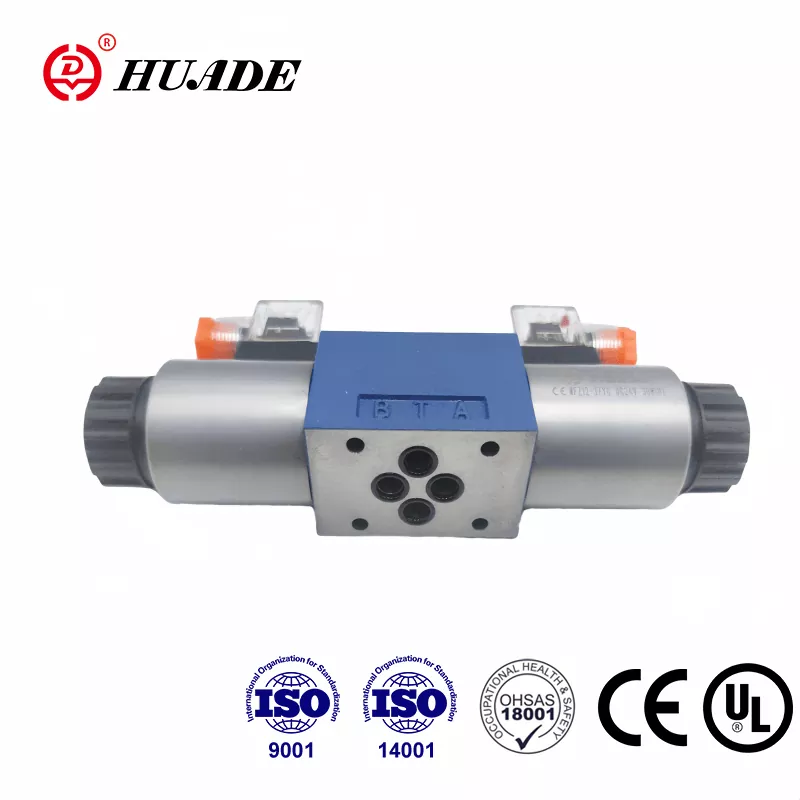

4WE 6 J, CETOP 03 olarak da adlandırılan standart bir NG6 montaj modelini kullanır. Bu standardizasyon, gerektiğinde onu diğer NG6 valfleriyle değiştirebileceğiniz anlamına gelir. Montaj delikleri, endüstri standartlarına uygun özel bir desende dört adet M5 diş ile hassas bir şekilde aralıklandırılmıştır.
Bu valf, ana portlardaki 350 bara kadar basıncı kaldırabilir. DC solenoidleri kullanıldığında maksimum akış hızı dakikada 80 litredir. Valf, viskozitesi 10 ile 500 mm²/s arasında olan ve -20°C ile +80°C arasındaki sıcaklıklarda çalışabilen hidrolik yağı ile çalışır.
Hidrolik sistemlerde tepki süresi önemlidir. 4WE 6 J, açtığınızda yaklaşık 20 ila 70 milisaniyede, kapattığınızda ise 10 ila 60 milisaniyede konum değiştirir. Bu hızlı yanıt, makinelerin gecikme olmadan sorunsuz çalışmasına yardımcı olur.
Solenoidler farklı voltaj seçenekleriyle gelir. Yaygın seçenekler arasında endüstriyel ortamlarda en popüler olan 24V DC bulunur. Ayrıca 12V DC, 110V AC veya 230V AC versiyonlarını da alabilirsiniz. DC versiyonları yaklaşık 30 watt güç çeker ve aşırı ısınmadan sürekli çalışabilir.
Bu Vanalar Nerelerde Kullanılır?
Üretim tesisleri birçok uygulamada Rexroth için 4WE 6 J yön kontrol valfini kullanır. Makine atölyelerinde bu valfler kesici takımların ve iş parçası tutucularının hareketini kontrol eder. Kapalı merkez özelliği, makine boştayken istenmeyen hareketleri önleyerek güvenliği ve hassasiyeti artırır.
Enjeksiyon kalıplama makineleri, kalıbın açılmasını ve kapanmasını kontrol etmek için bu valflere güvenir. Hızlı değiştirme hızı, üretim hızlarının korunmasına yardımcı olur ve güvenilir merkezleme, tutarlı parça kalitesi sağlar. Bazı kalıplama makineleri günde binlerce kez çevrim yapar ve 4WE 6 J saatte 15.000 çevrime kadar işleyebilir.
Pres makineleri bu valfleri şahmerdan hareketini kontrol etmek için kullanır. Merkezlendiğinde basıncı tutabilme yeteneği, işleme sırasında iş parçasının sıkı bir şekilde tutulması gereken şekillendirme işlemleri için çok önemlidir. Valfin 350 barlık yüksek basınç değeri, zorlu uygulamalar için bol miktarda kapasite sağlar.
Otomatik üretim hatlarında genellikle birlikte çalışan birden fazla 4WE 6 J valf bulunur. Her valf farklı bir silindiri veya motoru kontrol eder ve hepsi ürünleri çeşitli istasyonlar arasında hareket ettirmek için koordineli çalışır. Standartlaştırılmış montaj, tüm sistem genelinde kurulum ve bakımı kolaylaştırır.
Model Numarasını Okuma
Rexroth, vanaları için ayrıntılı bir kodlama sistemi kullanıyor. Tipik bir tam model numarası 4WE 6 J6X/EG24N9K4 olabilir. Bu kodun her bir bölümü size valf hakkında özel bir şeyler anlatır.
Başlangıçtaki "4WE" size bunun dört yollu, solenoidle çalışan bir yön valfi olduğunu söyler. "6", NG6 boyutunda olduğu anlamına gelir. "J" daha önce tartıştığımız makara türüdür. "6X", performans özellikleriyle ilgili bileşen serisini ifade eder.
Eğik çizgiden sonra gelen "E", hidrolik yağın içinde bulunan ıslak pimli solenoidlere sahip olduğunu gösterir. "G24", 24V DC güç kullandığı anlamına gelir. "N" size conta malzemeleri hakkında bilgi verir; N, standart NBR kauçuk contalardır. "9K4" bölümü, manuel geçersiz kılma özellikleri ve konektör türleri gibi ek seçenekler içerir.
Bu kodlamayı anlamak, yedek valf sipariş ederken veya farklı modelleri karşılaştırırken yardımcı olur. Rexroth için yön kontrol valfi 4WE 6 J, özel ihtiyaçlarınıza göre birçok varyasyona sahip olabilir ve model numarası tüm bu ayrıntıları kapsar.
Yaygın Sorunlar ve Çözümler
Herhangi bir mekanik bileşen gibi, bu valfler de zamanla sorunlar geliştirebilir. En yaygın sorun, makaranın valf gövdesi içinde düzgün hareket etmemesi nedeniyle oluşan yapışmadır. Bu genellikle hidrolik yağındaki kirlenme nedeniyle olur.
4WE 6 J'nin iç boşluğu 3 ila 13 mikrometre arasında çok küçüktür. Bu insan saçından daha küçük. Kir parçacıkları yağın içine girdiğinde bu dar alanlarda sıkışıp makaranın hareket etmesini engelleyebilir. Buna silt kilidi denir ve ilgilenilmediği takdirde valfe zarar verebilir.
Hidrolik yağınızı temiz tutmak çoğu sorunu önler. 20/18/15 veya daha iyi ISO 4406 temizlik standartlarını karşılayan filtreler kullanın. Filtreleri düzenli olarak değiştirin ve bulanık yağ veya sistemden gelen olağandışı sesler gibi kirlenme belirtilerine dikkat edin.
Bobin yanması meydana gelebilecek başka bir sorundur. Makara sıkışırsa ve hareket edemezse, solenoid onu itmeye çalışırken daha fazla akım çeker. Bu ekstra akım, bobin sargılarına zarar verebilecek ısı üretir. Valfin AC versiyonları bu soruna DC versiyonlarına göre daha duyarlıdır.
Elektrik kaynağının kontrol edilmesi bobin sorunlarının önlenmesine yardımcı olur. Voltajınızın nominal voltajın %10'u dahilinde kaldığından emin olun. Bağlantılar temiz ve sıkı olmalı ve neme karşı uygun şekilde kapatılmalıdır. Valf, versiyona bağlı olarak IP65 veya IP67 dereceli konektörler kullanır; bu nedenle bu contaları uygun şekilde koruyun.
Valfler yaşlandıkça iç sızıntı artar. Bu normal bir aşınmadır ancak aşırı sızıntı sistem performansını etkiler. Aktüatör hızlarının yavaşladığını veya tutma kuvvetinin azaldığını fark ederseniz bunun nedeni iç sızıntı olabilir. Valf boyunca basınç düşüşünün test edilmesi bu sorunun teşhis edilmesine yardımcı olabilir.
Bakım İpuçları
Düzenli bakım, Rexroth için 4WE 6 J yön kontrol valfinizin güvenilir bir şekilde çalışmasını sağlar. Valfin kendisi çok fazla dikkat gerektirmiyor ancak etrafındaki hidrolik sistemin ihtiyacı var. Birkaç basit uygulamayı takip etmek valf ömrünü önemli ölçüde uzatır.
Yağ kalitesi en önemli şeydir. "Temiz, serin ve kuru" ilkesini izleyin. Temiz yağ kirlenmeyi önler. Soğuk yağ aşınmayı azaltır ve bileşen ömrünü uzatır. Kuru yağ korozyonu önler ve uygun viskoziteyi korur. Yağınızı periyodik olarak test edin ve üreticinin tavsiyelerine göre değiştirin.
Sıcaklık kontrolü de yardımcı olur. Valf 80°C'ye kadar çalışabilir ancak daha soğuk çalışması uzun ömür açısından daha iyidir. Sisteminiz ısınıyorsa bir ısı eşanjörü eklemeyi düşünün. Solenoid bobinler yüzeylerinde 150°C'ye ulaşabilir, ancak daha soğuk çalışma elektriksel stresi azaltır.
Birçok 4WE 6 J valf, manuel geçersiz kılma seçeneklerini içerir. Bunlar, makine kapalıyken veya sorun giderme sırasında valfi elle hareket ettirmenize olanak tanır. Manuel geçersiz kılmayı kullanırken aşırı kuvveti önlemek için sistem basıncını 50 barın altında tutun. Asla her iki manuel geçersiz kılma işlemine aynı anda basmayın.
Montaj konumu vanayı fazla kısıtlamamaktadır. Yatay montaj genellikle ısı dağıtımı açısından en iyi sonucu vermesine rağmen herhangi bir yönde monte edebilirsiniz. Solenoidlerin etrafında soğutma havasının dolaşabilmesi için yeterli alan olduğundan emin olun.
Alternatifler ve Uyumluluk
Rexroth kaliteli valfler üretirken diğer üreticiler de uyumlu alternatifler sunuyor. Seçeneklerinizi anlamak, kaynak bulma ve maliyet yönetimine yardımcı olur. NG6 montaj düzenine sahip herhangi bir valf, fiziksel olarak 4WE 6 J'nin monte edildiği yere sığabilir.
Yuken, kapalı merkezli makarayla benzer işlevsellik sağlayan DSG-01-3C3'ü üretiyor. Parker, benzer akış hızlarına sahip D1VW serisini sunuyor. Eaton Vickers'ın DG4V-3-6C modeli var. Bu alternatifler genellikle orijinal Rexroth parçalarından %20 ila %30 daha ucuzdur.
Alternatifleri değerlendirirken basınç değerlerini, akış kapasitesini ve elektrik özelliklerini dikkatlice eşleştirin. Tüm NG6 valfleri eşit şekilde üretilmemiştir. Bazılarının uygulamanızı etkileyen farklı yanıt süreleri veya anahtarlama özellikleri olabilir.
Rexroth için yön kontrol valfi 4WE 6 J, arızalar arasındaki ortalama sürenin yıl cinsinden ölçüldüğü kanıtlanmış bir performans geçmişine sahiptir. Bazı alternatif markalar bu güveni sağlayamayabilir. Kritik uygulamalar için orijinal Rexroth parçalarının ekstra maliyeti çoğu zaman mantıklıdır.
Yeniden inşa hizmetleri başka bir seçenek sunar. Birçok şirket hidrolik valflerin yenilenmesinde uzmanlaşmıştır. Aşınmış parçaları söküyor, temizliyor, değiştiriyor ve valfi yeni gibi durumda test ediyorlar. Yeniden oluşturulan valflerin maliyeti yenilerinden daha düşüktür ve daha az zorlu uygulamalarda iyi çalışabilir.
Nereden Satın Alınır
4WE 6 J için tedarikçi bulmak zor olmasa gerek. Bosch Rexroth'un [store.boschrexroth.com](http://store.boschrexroth.com/) adresinde doğrudan sipariş verebileceğiniz resmi bir çevrimiçi mağazası vardır. Bu, orijinal parçaları ve uygun garanti kapsamını garanti eder.
Endüstriyel distribütörler bu vanaları bölgesel olarak stoklamaktadır. Motion Industries, Applied Industrial Technologies ve diğer hidrolik uzmanları gibi şirketler Rexroth ürünlerini taşıyor. Yerel bir distribütörle çalışmak size teknik destek ve acil ihtiyaçlar için daha hızlı teslimat sağlar.
EBay gibi çevrimiçi pazaryerlerinde hem yeni hem de kullanılmış vanalar bulunur. Yeni birimlerin fiyatları, belirli model ve seçeneklere bağlı olarak genellikle 300 ila 500 ABD Doları arasında değişmektedir. Kullanılmış vanalar 100 ila 250 $ arasında satılıyor, ancak garanti kapsamını daha düşük maliyetle değiştiriyorsunuz.
Shopee veya Alibaba gibi platformlardaki Asyalı tedarikçiler, uyumlu versiyonları daha düşük fiyatlarla, bazen 150 $ civarında sunuyor. Kalite bu kaynaklara göre değişir; bu nedenle, bu rotayı seçerseniz satıcıyı dikkatli bir şekilde araştırın. Kritik uygulamalar için bilinen tedarikçilere bağlı kalın.
Sipariş verirken model numaranızın tamamını hazır bulundurun. Rexroth için yön kontrol valfi 4WE 6 J birçok konfigürasyonda gelir ve yanlış voltaj veya konnektör tipinin alınması sorun yaratır. Satın almadan önce elektrik özelliklerini ve montaj ayrıntılarını bir kez daha kontrol edin.
Kurulumda Dikkat Edilmesi Gerekenler
4WE 6 J'nin doğru şekilde takılması iyi performans ve uzun ömür sağlar. Temiz bir montaj yüzeyiyle başlayın. Valf bu yüzeye karşı sızdırmazlık sağlar ve herhangi bir çizik veya kir sızıntıya neden olabilir. Valf gövdesinin bozulmasını önlemek için montaj vidalarında uygun cıvata torkunu kullanın.
Bağlantı noktası bağlantıları temiz ve uygun boyutta olmalıdır. Valf, standart NG6 bağlantı noktası boyutlarını kullanır ve hidrolik hatlarınızın eşleşmesi gerekir. Küçük boyutlu hatların kullanılması akışı kısıtlar ve basınç düşüşünü artırır. Büyük boyutlu çizgiler alanı boşa harcar ancak performansa zarar vermez.
Elektrik gücünü bağlarken, özel modelinize uygun kablo bağlantı şemasını izleyin. Solenoidler genellikle uygun voltajı sağlayan bir kontrolöre veya anahtara bağlanır. Bazı modellerde hangi solenoide enerji verildiğini gösteren gösterge ışıkları bulunur; bu, sorun giderme sırasında yardımcı olur.
Sisteminizdeki önemli noktalara basınç göstergeleri eklemeyi düşünün. Valf portlarındaki basıncın izlenmesi sorunların teşhis edilmesine ve performansın optimize edilmesine yardımcı olur. Basınç anahtarları, güvenli parametrelerin dışında çalışmayı önlemek için güvenlik kilitleri sağlayabilir.
Farklı Akışkanlarla Çalışmak
Çoğu hidrolik sistem mineral yağ kullanır ve 4WE 6 J bu sıvılarla mükemmel çalışır. Standart NBR contaları geniş bir sıcaklık aralığında petrol bazlı yağlarla çalışır. Bu, endüstriyel uygulamaların çoğunu kapsar.
Bazı sistemler HFC (su glikol) veya HFD (sentetik ester) gibi çevre dostu sıvılara ihtiyaç duyar. Rexroth için yön kontrol valfi 4WE 6 J bu sıvılarla çalışabilir ancak doğru conta malzemesine ihtiyacınız vardır. Vanayı, model kodunda "N" yerine "V" harfiyle gösterilen FKM (Viton) contalı olarak sipariş edin.
Su bazlı sıvılar, mineral yağa kıyasla servis ömrünü kısaltır. Rexroth, HFC sıvıları kullanıldığında ömrün yaklaşık %30 daha kısa olduğunu tahmin ediyor. Artan aşınma, farklı yağlama özelliklerinden ve potansiyel kavitasyondan kaynaklanmaktadır. Bu sıvıları kullanmanız gerekiyorsa, bunu telafi etmek için bileşenlerin biraz büyük boyutlandırılmasını düşünün.
Farklı akışkanlara göre çalışma sıcaklığı limitleri de değişir. HFC sıvıları, mineral yağdaki 80°C sınırı yerine maksimum sıcaklığı 50°C ile sınırlandırır. Alternatif hidrolik sıvılar kullanıyorsanız soğutma sisteminizi buna göre planlayın.
Performans Eğrilerini Anlamak
Rexroth, valfin farklı koşullar altında nasıl davrandığını gösteren teknik kılavuzlarda performans verileri sağlar. Basınç düşüşü eğrileri, yağı çeşitli akış hızlarında valften geçirirken ne kadar basınç kaybettiğinizi gösterir. J makarası için dakikada 20 litrede yaklaşık 2 bar basınç düşüşü bekleyin.
Bu basınç düşüşü sisteminizde boşa harcanan enerjiyi temsil eder. Daha yüksek akış hızları, kavisli bir ilişkiyi takiben daha fazla basınç düşüşü yaratır. Bir hidrolik devre tasarlarken, aktüatörlerin yeterli basınç almasını sağlamak için bu kaybı hesaba katın.
Rexroth için yön kontrol valfi 4WE 6 J'nin güç limit numarası 8'dir. Bu, akışı, basıncı ve yağ viskozitesini ısı üretimiyle ilişkilendiren Rexroth'a özgü bir ölçümdür. Bu sınırın altında kalmak, sürekli çalışma sırasında aşırı ısınmayı önler.
Anahtarlama frekansı valf ömrünü etkiler. Valf mekanik olarak saatte 15.000 defaya kadar devir yapabilse de tipik uygulamalar çok daha yavaş çalışır. Daha yüksek çevrim hızları contaların ve solenoid bileşenlerin aşınmasını hızlandırır. Çalışma frekansınızı maksimuma çıkarmak yerine gerçek ihtiyaçlarınızla eşleştirin.
Dokümantasyon ve Destek
Bosch Rexroth, vanaları için ayrıntılı teknik belgeler sağlar. Ana katalog sayfası boyutları, montaj ayrıntılarını ve temel özellikleri gösterir. Daha ayrıntılı kılavuzlarda kurulum prosedürleri, bakım gereksinimleri ve sorun giderme adımları açıklanmaktadır.
Bu belgeleri Rexroth web sitesinden indirebilir veya distribütörlerden talep edebilirsiniz. Özel modelinize ait teknik kılavuza sahip olmak, kurulum ve bakım sırasında yardımcı olur. Dokümanlarda vananın devre şemalarında nasıl temsil edileceğini gösteren hidrolik semboller yer almaktadır.
Rexroth'un teknik destek ekibi uygulama sorularına yardımcı olabilir. 4WE 6 J'nin ihtiyaçlarınızı karşılayıp karşılamadığından emin değilseniz alternatifler veya modifikasyonlar önerebilirler. Bu destek, yeni sistemler tasarlarken veya mevcut ekipmanı yükseltirken değerlidir.
Çevrimiçi seçim araçları, vanaları gereksinimlerinize göre yapılandırmanıza olanak tanır. Akış hızınızı, basıncınızı, voltajınızı ve diğer parametrelerinizi girin; araç uygun modelleri önerir. Bu, model numaralarının kodunu manuel olarak çözmeye gerek kalmadan tam olarak ihtiyacınız olanı elde etmenize yardımcı olur.
Son Düşünceler
Rexroth için yön kontrol valfi 4WE 6 J, hidrolik kontrolde kanıtlanmış teknolojiyi temsil eder. Solenoidle çalışan, yay merkezli tasarımı ve kapalı merkez konumlandırması dünya çapında sayısız uygulamaya hizmet eder. Nasıl çalıştığını anlamak, onu etkili bir şekilde kullanmanıza ve doğru şekilde korumanıza yardımcı olur.
Temel avantajlar arasında standartlaştırılmış NG6 montajı, güvenilir kapalı merkez işlevi ve geniş parça ve destek bulunabilirliği yer alır. Valf, yüksek basınçları yönetir ve hassas kontrol için duyarlı anahtarlama sağlar. Çoklu voltaj seçenekleri ve konfigürasyonları farklı makine gereksinimlerine uyum sağlar.
Doğru kurulum ve bakım, bu vanaların yıllarca çalışmasını sağlar. Temiz hidrolik yağı, valf ömründeki en önemli faktördür. Düzenli filtre değişiklikleri ve çalışma sıcaklığına dikkat edilmesi çoğu sorunu başlamadan önler.
İster arızalı bir valfi değiştiriyor olun, ister yeni bir makine tasarlıyor olun, ister sadece mevcut ekipmanınızı anlamaya çalışıyor olun, 4WE 6 J dikkate alınmayı hak ediyor. Zorlu endüstriyel uygulamalarda onlarca yıldır kanıtlanmış performansı, kalitesinin ve güvenilirliğinin göstergesidir. Uygun bakım ile bu valf, hidrolik sisteminize uzun yıllar boyunca iyi bir şekilde hizmet edecektir.
