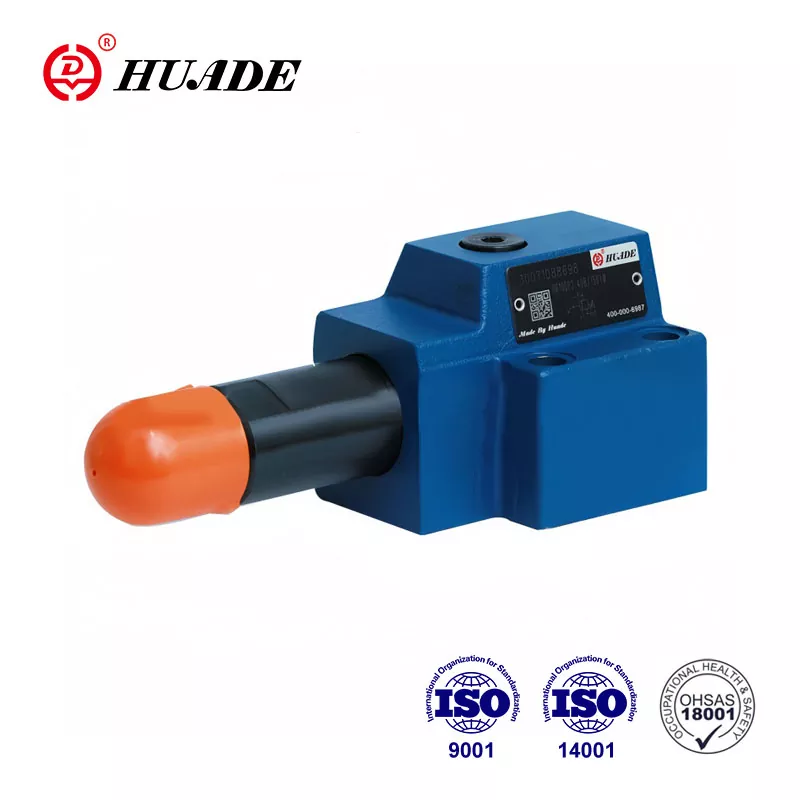

Tip DR 10 DP, basıncı kontrol etmek için kullanılan bir basınç düşürücü vanadır. Huade® basınç valflerinin Rexroth tarafından sunulan aynı serideki ürünlerin yerini alabilmesi esas olarak Rexroth ile yapılan uzun vadeli işbirliğinden kaynaklanmaktadır. Diğer benzer markalarla karşılaştırıldığında Huade® ürünleri teknoloji açısından daha gelişmiş ve daha dayanıklıdır. Bu basınç düşürücü vanaların fiyatları nispeten ucuzdur. Fabrika ulusal bir anahtar kuruluştur ve Çin'de yüksek bir itibara sahiptir.
|
Maksimum çalışma basıncı (Port P) (MPa) |
31,5'a kadar |
|
Maks. ikincil basınç (Port A) (MPa) |
2,5'a kadar; 7,5'a kadar; 15,0'a kadar; 21,0'a kadar; 31,5'a kadar |
|
Maks. karşı basınç ( Bağlantı Noktaları T(Y)) (MPa) |
16'ya kadar |
|
Maksimum akış (L/dak) |
80'e kadar |
|
Basınç sıvısı Mineral yağ |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Viskozite aralığı(mm²/s) |
10~800 |
|
Basınçlı sıvı-sıcaklık aralığı(°C) |
-30 to +80 |
|
Kirlenme derecesi (um) |
Sıvının izin verilen maksimum kirlenme derecesi NAS 1638 sınıf 9'a uygundur. |
|
Ağırlık (kg) |
yaklaşık 3 |
Özellikler:
▶ Alt plaka montajı için
▶ 4 basınç aralığı
▶ 4 ayar elemanı
. Döner düğme
. Altıgen. koruyucu kapaklı kafa kovanı
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ Manometre portlu
▶ Opsiyonel çek valf
▶ DIN 24 340, Form D, ISO 5781 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Sistem basıncını düşürmek için DR 6 DP tipi basınç düşürücü vana kullanılır.
DR 10 DP vana tipi, azaltılmış basınç tarafında basınç tahliye fonksiyonuna sahip, 3 yollu tasarımlı, doğrudan kumandalı bir vanadır.
Basınç ayarı, basınç ayar elemanı (1) vasıtasıyla yapılır.
Dinlenme halindeyken valf normalde açıktır ve sıvı engellenmeden B portundan A portuna akabilir. A portundaki basınç aynı zamanda kontrol hattı (4) aracılığıyla sıkıştırma yayının () karşısındaki makaranın (2) ucunda da mevcuttur. 3). A portundaki basınç yayda (3) ayarlanan basınç seviyesine ulaştığında makara (2) kontrol konumuna geçerek A portundaki basıncı sabit tutar.
Vanayı kontrol edecek sıvı, kontrol sondajı yoluyla A portundan alınır.
A portundaki basınç dış kuvvetlerden dolayı daha da yükselirse, makara (2) baskı yayına (3) doğru daha da hareket ettirilir.
Bu, kontrol makarasındaki (2) kontrol alanı (5) üzerinden tanka (Y portu) kadar bir akış yolunun açılmasına neden olur. Daha sonra basıncın daha fazla artmasını önlemek için yeterli miktarda sıvı tanka akar.
Yay odası (6), Y portu aracılığıyla harici olarak tanka boşaltılır.
A portundan B portuna serbest akışa izin vermek için isteğe bağlı bir çek valf (7) mevcuttur.
Bir basınç göstergesi bağlantısı (8), ikincil basıncın izlenmesine olanak sağlar.
DR10DP 1- 40B'nin yapısı
DR10 DP'nin sembolleri
