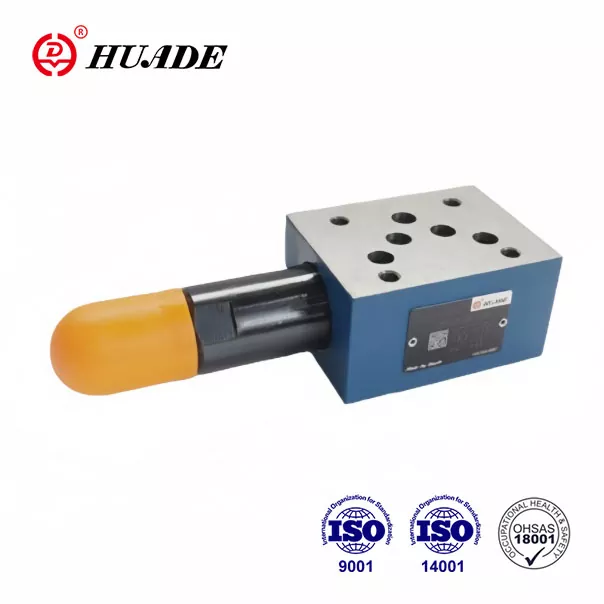

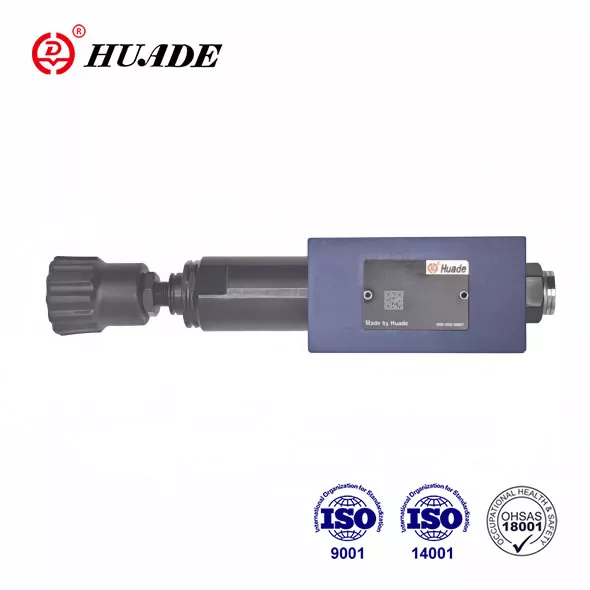

Huade® Basınç Azaltma Valfleri ZDR 10 D, çeşitli hidrolik sistemlerin basıncını azaltmak için kullanılır. Uluslararası standartlara tamamen uyuyorlar. Huade hidrolik, 1979'dan itibaren iki uzun vadeli işbirliği nedeniyle Rexroth'un ileri teknolojisini tanıttı. Huade hidrolik, hidrolik ürünleri makul bir fiyata sağlamak için maliyetleri kontrol etmek için yerli kaynaklardan tam olarak yararlanıyor.
|
Ağırlık (kg) |
Yaklaşık 2.8 |
|
Basınç sıvısı |
Mineral yağı (NBR contası için) veya fosfat ester (FPM contası için) |
|
Basınç sıvısı sıcaklığı aralığı (℃) |
-30 ila +80 |
|
Viskozite aralığı (mm ²/s) |
10 ~ 800 |
|
Sıvı kontaminasyonu derecesi |
Minimum tutma oranı β10 ≥ 75 olan bir filtre önerin |
|
Maks. Çalışan Basınç (Giriş) (MPA) |
31.5'e kadar |
|
İkincil Basınç (Çıktı) (MPA) |
2.5.up'a kadar 7.5'e kadar, 15.0'a kadar. 21.0'a kadar |
|
Geri Basınç Portu (MPA) |
16.0'a kadar |
|
Max.flow (l/dk) |
80 |
Özellikler:
▶ Sandviç Plaka Tasarımı
▶ A, B veya P bağlantı noktalarında basınç azalması
▶ 4 Ayar Elementleri
. Döner düğme
. Hex. Koruyucu kapalı kafa vidası
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ 4 Basınç Derecelendirmeleri
▶ İsteğe bağlı kontrol valfı
▶ Din 24 340, Form A, ISO 4401 ve CETOP - RP 121H
Başvuru:
Sistem basıncını azaltmak için valf tipi ZDR 10 D kullanılır.
1. Basınç Bölümü ve Sembolü Valfı Azaltma ZDR 10 D
Basınç Azaltma Valf Tipi ZDR 10 D. .. İkincil tarafta basınç tahliye fonksiyonu olan 3 yönlü doğrudan çalıştırılmış sandviç plakası tasarım valfidir.
Basınç indirgeme valfi temel olarak muhafaza (1), kontrol makarası (2), bir sıkıştırma yayı (3) ve ayar (4) ve isteğe bağlı bir kontrol valfinden oluşur.
İkincil basınç, basınç ayar elemanı (4) tarafından ayarlanır.
'Da' Modeli
Dinlenme sırasında, valf normal olarak açıktır ve sıvı A1 bağlantı noktasından A2'ye düşmez. A2 bağlantı noktasındaki basınç aynı zamanda, sıkıştırma yayının (3) karşısındaki makara alanında bulunan kontrol hattı (5) aracılığıyla aynı zamandadır. A2 portundaki basınç, sıkıştırma yayında (3) ayarlanan basınç seviyesini aştığında, kontrol makarası (2) sıkıştırma yayına (3) karşı kontrol konumuna geçer ve A2 bağlantı noktası sabitinde belirlenen basıncı tutar.
Kontrol basıncı ve pilot yağı, kontrol hattı (5) yoluyla A2 bağlantı noktasından alınır.
Port A2'deki basınç dış kuvvetler nedeniyle daha da yükselirse, kontrol makarası (2) hala sıkıştırma yayına (3) doğru hareket ettirilir.
Bu, Kontrol Makarası (2) üzerindeki kontrol arazisi (5) ve tank (1) tank (Port TB) üzerinden kontrol arazisi (5) aracılığıyla A2 Port A2'de bir akış yolunun açılmasına neden olur. Daha sonra yeterli sıvı, basınçta daha fazla artışı önlemek için tanka akar.
Yay odası (7) her zaman port ta yoluyla harici olarak tank için boşaltılır.
Bir basınç göstergesi bağlantısı (8), valfteki ikincil basıncın izlenmesine izin verir.
Bir çek valfinin A2'den A1'e "DA" sürümünde serbest akış için sadece bir çek valfine sığdırmak mümkündür.
"DP" ve "DB" modelleri
"DP" modelinde, P1 bağlantı noktasında basınç azalır. Kontrol basıncı ve pilot yağı dahili olarak P1 bağlantı noktasından alınır.
"DB" modelinde, P1 bağlantı noktasındaki basınç azalır ve P Port'dan alınan pilot yağı
Dikkat!
Yön valfi P anahtarlama konumundayken A'ya kadar, B bağlantı noktasındaki basınç set ikincil basıncı aşmamalıdır. Aksi takdirde, A bağlantı noktasındaki basınç azalacaktır.
Yönlü bir valf olmadan kullanılırsa, TA ve TB birbirine bağlı olmalıdır (örn. Kapak plakasında).
ZDR 10 DA1-50B/... YM'nin yapısı
ZDR 10 DP sembolleri ...-50b
