Hidrolik sistemlerin sızıntı olmadan basıncı tutması gerektiğinde, çek valf sandviç plakası Z2S 10 önemli bir bileşen haline gelir. Bosch Rexroth'un bu pilot kumandalı çek valfi, endüstriyel hidrolik alanında yıllardır güvenilir bir seçim olmuştur ve nasıl çalıştığını anlamak, ekipmanınız için daha iyi kararlar vermenize yardımcı olabilir.
Z2S 10'u Farklı Kılan Nedir?
Z2S 10 yalnızca basit bir çek valf değildir. Mühendislerin sandviç plaka konfigürasyonu dediği şekilde hidrolik bileşenlerin arasında yer alan, pilotla çalıştırılan bir tasarımdır. Bu, ekstra boru veya montaj braketlerine ihtiyaç duymadan doğrudan diğer vanalar veya aktüatörler arasında istifleyebileceğiniz anlamına gelir. Valf blokları tamamen tek yönde akışı sağlarken, ihtiyaç duyulduğunda bir pilot sinyal aracılığıyla kontrollü salınmaya izin verir.
Tasarım birlikte çalışan iki ana parçayı kullanıyor. Bir kontrol makarası pilot basıncına tepki verir ve bir bilyeli yatak valfi gerçek engelleme işlevini sağlar. Pilot basıncı X veya Y portuna ulaştığında makara kayar ve bilye yuvasını açarak sıvının geriye doğru akmasına izin verir. Bu pilot sinyal olmadan, çek valf sandviç plakası Z2S 10, devreyi sıfır sızıntıyla sıkı bir şekilde kilitli tutar.
Önemli Olan Teknik Özellikler
Z2S 10'un arkasındaki rakamları anlamak, sisteminize uyup uymadığını anlamanıza yardımcı olur. Bu valf, çoğu endüstriyel uygulamayı kapsayan 315 bar'a kadar olan basınçları yönetir. Akış kapasitesi dakikada 120 litreye ulaşır ve orta ila büyük aktüatörler için uygundur. Serbest akış yönündeki çatlatma basıncı dört seçeneğe sahiptir: 1,5, 3, 6 veya 10 bar. Sisteminizin ne kadar karşı basınca ihtiyaç duyduğuna bağlı olarak sürümü seçersiniz.
Sıcaklık aralığı da önemlidir. Standart NBR contalar -30°C ile +80°C arasında çalışır, FKM contalar ise -20°C ile +80°C arasında çalışır ancak biyolojik olarak parçalanabilen hidrolik sıvılarla daha iyi uyumluluk sunar. Valf yaklaşık 3 kilogram ağırlığındadır ve herhangi bir pozisyonda monte edilir, ancak çoğu kurulum için dikey istifleme en iyi sonucu verir.
Akışkan temizliği, çek valf sandviç plakası Z2S 10 için kritik öneme sahiptir. Üretici, ISO 4406 temizlik seviyesinin 20/18/15 veya daha iyi olmasını önerir. Kirli yağ, iç parçaların yapışmasına neden olarak arızaya neden olur. Doğru filtrelemenin kurulması bu sorunları önler ve valf ömrünü uzatır.
Pilot Operasyon Nasıl Çalışır?
Pilotla çalıştırılan özellik, bu valfi temel çek valflerden ayırır. Tipik bir kurulumda, A1 portunu aktüatörünüze ve A2 portunu yön kontrol valfinize bağlarsınız. Basınç, çatlama basıncı ayarını aştığında akış A1'den A2'ye serbestçe hareket eder. Ancak sıvıyı A2'den A1'e geri itmeye çalıştığınızda bilye yuvası sıvıyı tamamen bloke eder.
Sıkışmış basıncı serbest bırakmak için X portuna pilot basıncı uygularsınız. Bu pilot basıncı oldukça düşük olabilir, konfigürasyonunuza bağlı olarak genellikle sadece 1,5 ila 10 bar olabilir. Kontrol makarası kayar ve küresel yataklı valfi mekanik olarak açar. Artık sıvı, aktüatör tarafından vana yoluyla geri dönebilir. Bu kontrollü serbest bırakma, hidrolik devrenizdeki şoku ve gürültüyü önler.
Standart versiyonlardaki ön açma özelliği, vananın tam pilot basıncına ulaşmadan biraz önce açılmaya başlaması anlamına gelir. Bu kademeli eylem, basınç geçişini yumuşatır. SO41 gibi bazı versiyonlar, daha keskin kontrol istediğiniz uygulamalar için ön açmayı ortadan kaldırır; ancak bu, geçiş sırasında daha fazla gürültüye neden olabilir.
Kurulum ve Montaj Detayları
Çek valf sandviç plakası Z2S 10'un montajı, 05 boyutlu valfler için ISO 4401 standardına uygundur. Montaj düzeninde 15,5 Newton metreye torklanmış dört adet M6 vida kullanılır. O-halkalardan sızıntıyı önlemek için montaj plakanızdaki yüzey kaplaması Rz 4 mikrometre veya daha pürüzsüz olmalıdır.
Bileşenleri istiflerken cıvata uzunluğunu dikkatlice hesaplayın. Tüm sandviç plakaların yanı sıra taban valfi veya manifolddan geçmeniz gerekir. Z2S 10, standart konfigürasyonda yığın yüksekliğinize 50 milimetre ekler. Bağlantı noktası bağlantıları standart ISO modelleriyle eşleşerek çoğu endüstriyel hidrolik bileşenle uyumlu olmasını sağlar.
O-halkalar tüm bağlantı noktası bağlantılarını kapatır. Bunlar hidrolik sıvınızla uyumlu olmalıdır. Mineral yağ sistemleri NBR contalarını kullanırken, HETG veya diğer biyolojik olarak parçalanabilen sıvılarla çalışan sistemler FKM contalarına ihtiyaç duyar. Hasarlı veya yanlış tipte contaların takılması sızıntı ve kirlenme sorunlarına neden olur.
Endüstride Yaygın Uygulamalar
Takım tezgahları, takım değişiklikleri sırasında iş parçası konumlarını tutmak için çek valf sandviç plakası Z2S 10'u kullanır. Bu valf olmadan hidrolik silindir yağ sızıntısından kayarak hassasiyeti bozar. Pilot serbest bırakma, makine döngüsü devam ettiğinde kontrollü harekete izin verir.
Enjeksiyon kalıplama makineleri, soğutma aşamasında kalıp sıkıştırma basıncını sabit tutmak için bu valflere güvenir. Herhangi bir basınç düşüşü arızalı parçalar oluşmasına neden olur. Z2S 10, döngüler arasında serbest bırakmak için minimum pilot basıncı kullanırken kelepçe silindirini sağlam bir şekilde kilitler.
Hidrolik preslerin, çok adımlı şekillendirme işlemleri sırasında doğru konum tutması gerekir. Çek valf sandviç plakası Z2S 10, şahmerdanın pres vuruşları arasında aşağı doğru kaymasını önler. Bu, beklenmedik hareketleri ortadan kaldırarak parça kalitesini ve operatör güvenliğini artırır.
Forklift gibi malzeme taşıma ekipmanları, hidrolik hatların arızalanması durumunda yükün düşmesini önlemek için bu valfleri kullanır. Pilotla çalıştırılan tasarım, yükü tutma yönünde güvenlik kilitlemesi sağlarken normal kaldırma ve indirmeye olanak tanır.
Sipariş Kodları ve Çeşitleri
Bosch Rexroth, Z2S 10 serisi için özel bir kod sistemi kullanıyor. Temel format Z2S 10'dur ve ardından belirli özellikleri gösteren harfler ve sayılar gelir. Boş konum, hem A hem de B bağlantı noktalarının engelleme işlevine sahip olduğu anlamına gelir. A harfi sadece A portu bloklarını, B ise sadece B portu bloklarını ifade eder.
Bundan sonraki sayı çatlama basıncını gösterir: 1,5 bar için 1, 3 bar için 2, 6 bar için 3 ve 10 bar için 4. Daha sonra bileşen serisini gösteren 3X gelir. FKM contaları standart NBR contalarının yerini aldığında V harfi görünür. SO14, SO40, SO41 veya SO60 gibi ek kodlar, strok sınırlama veya harici kontrol bağlantı noktaları gibi özel özellikleri belirtir.
1,5 bar kırma basıncına sahip standart çift portlu versiyon için ortak parça numarası R900407394'tür. Tek bağlantı noktalı A versiyonu R900407424 numarasını taşır. Biyolojik olarak parçalanabilen yağ için FKM contalarına ihtiyacınız olduğunda R900407439 gibi parça numaralarını arayın.
Sıvı Uyumluluğu ve Bakımı
Çek valf sandviç plakası Z2S 10 çoğu hidrolik sıvıyla çalışır. Standart versiyonlar HL, HLP ve HVLP gibi mineral yağları sorunsuz şekilde kullanır. Viskozite aralığı saniyede 2,8 ile 500 milimetrekare arasındadır ve ince hidrolik sıvılardan soğuk koşullardaki kalın yağlara kadar her şeyi kapsar.
Biyolojik olarak parçalanabilen sıvılar sızdırmazlık malzemesine dikkat edilmesini gerektirir. HFC sıvıları NBR contalarla çalışır ancak HETG ve HFDU yağları bozulmayı önlemek için FKM contalara ihtiyaç duyar. Yanlış conta malzemesinin kullanılması şişmeye, sertleşmeye veya çatlamaya yol açarak sızıntıya ve kirlenmeye neden olur.
Düzenli bakım, hidrolik sıvısının temizliğinin kontrol edilmesini ve filtre elemanlarının bypass edilmeden önce değiştirilmesini içerir. Kirlenme, pilot basıncı uygulandığında valf tepkisinin yavaşlaması veya tahliye edilememesi olarak kendini gösterir. Yağ numunelerinin alınması ve bunların ISO 4406 standartlarına göre analiz edilmesi, sorunları erkenden yakalar.
Conta değiştirme aralıkları çalışma koşullarına bağlıdır. Yüksek sıcaklıkta çalışma veya agresif sıvılar conta ömrünü kısaltır. Valfi yeniden inşa ederken conta malzemesini akışkan tipinize uygun hale getirin ve tüm iç parçalarda aşınma veya hasar olup olmadığını kontrol edin.
Alternatif Çözümlerin Karşılaştırılması
Diğer üreticiler pilot kumandalı çek valfler sunmaktadır ancak Z2S 10 sandviç plaka tasarımının avantajları vardır. Parker'ın CVS serisi, dakikada 150 litreye kadar daha yüksek akış kapasitesiyle benzer bir işlev sağlar ancak Z2S 10'da basınç geçişlerini yumuşatan ön açma özelliğinden yoksundur. Eaton'ın PVG serisi daha kompakt boyutlar kullanır ancak daha az kırma basıncı seçeneği sunar.

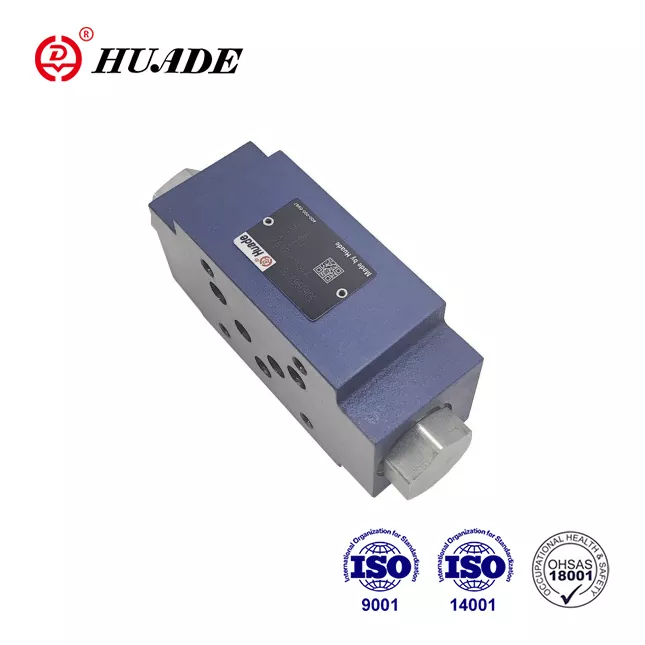

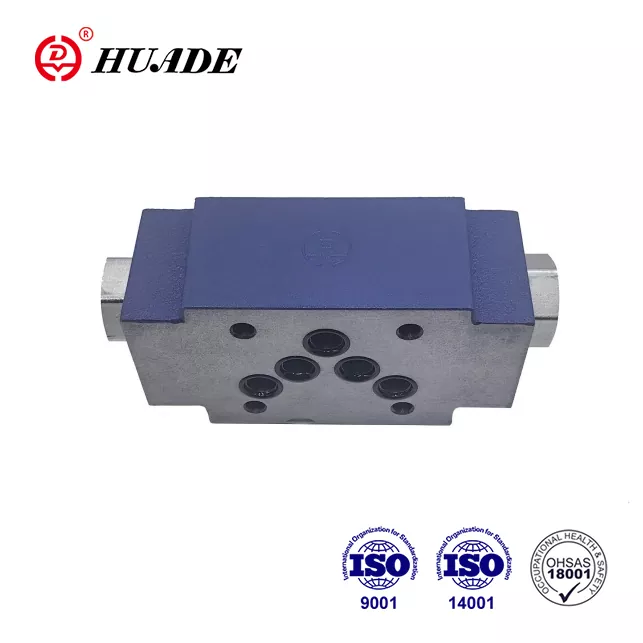

Huade gibi bazı Asyalı üreticiler Z2S 10 uyumlu valfleri daha düşük fiyatlarla üretiyor. Bunlar daha az zorlu uygulamalarda yeterince çalışır ancak Bosch Rexroth'un zorlu ortamlarda veya kirli yağdaki dayanıklılığıyla eşleşmeyebilir. Orijinal ekipmandaki metalurji ve conta kalitesinin genellikle uzun hizmet ömrü boyunca daha iyi olduğu kanıtlanmıştır.
Pilot çalıştırması olmayan basit çek valflerin maliyeti daha düşüktür ve daha kompakt bir şekilde monte edilir. Ancak sıkışan basıncın kontrollü salınımını sağlayamazlar. Bu sınırlama, aktüatörü her iki yönde de kontrol altında hareket ettirmeniz gereken uygulamalar için bunları uygunsuz kılar.
Pilot Basınç Gereksinimleri
Pilot basınç ihtiyaçlarını anlamak, güvenilir devreler tasarlamanıza yardımcı olur. Çek valf sandviç plakası Z2S 10'un, ana basınç ve akışa bağlı olarak pilot portunda tamamen açılması için yalnızca yaklaşık 1,5 ila 10 bara ihtiyacı vardır. Bu düşük gereksinim, takviye devreleri eklemeden mevcut kontrol vanalarından pilot basıncından sıklıkla yararlanabileceğiniz anlamına gelir.
Pilot alanı ile ana popet alanı arasındaki yaklaşık 1 ila 11,5'lik kontrol açılma oranı, bu uygun basınç artışını sağlar. Küçük pilot kuvvetleri bilya yuvasında büyük açma kuvvetleri oluşturur. Bu verimlilik sisteminizdeki enerji tüketimini ve ısı üretimini azaltır.
Pilot basıncı eşiğin altına düştüğünde vana hemen kapanır. Yay kuvveti, topu yuvasına sıkı bir şekilde yerleştirir. Bu hızlı kapanma geri akışı önler ancak devrenin uygun şok emilimi olmaması durumunda basınç artışlarına neden olabilir. Küçük akümülatörlerin veya kısıtlayıcı valflerin eklenmesi bu geçici durumları azaltır.
Sistem Entegrasyonunda Dikkat Edilecek Hususlar
Çek valf sandviç plakası Z2S 10'un hidrolik devrenize entegre edilmesi planlama gerektirir. Valf, kilitlemek istediğiniz porttaki yön kontrol valfi ile aktüatör arasında bulunmalıdır. Pilot hatlar yön valfinin karşı çalışma portuna bağlanır, böylece yön değiştirdiğinizde pilot basıncı otomatik olarak gelir.
Kontrol makarası drenajı için tank bağlantıları önemlidir. SO60 Versiyonu, pilot bölümün tanka boşaltılması için ayrı bir T portu sağlayarak valfin çalışmasına müdahale edebilecek basınç oluşumunu önler. Standart versiyonlar, çoğu uygulamada iyi çalışan ancak özel devrelerde sorunlara neden olabilen ana devre üzerinden dahili olarak drenaj yapar.
Bir sistemde birden fazla Z2S 10 valfı kullandığınızda her birinin kendi pilot sinyaline ihtiyacı vardır. Çapraz bağlanan pilot portları, bir vananın açılmasının diğerini etkilediği beklenmeyen etkileşimler yaratabilir. Kombine çalışma için özel olarak tasarım yapmadığınız sürece pilot devreleri bağımsız tutun.
Yaygın Sorunları Giderme
Çek valf sandviç plakası Z2S 10 düzgün bir şekilde bloke olmadığında, kirlenme olağan suçludur. Kir parçacıkları top ile yuva arasına girerek bir sızıntı yolu oluşturur. Sistemin yıkanması ve filtrelemenin iyileştirilmesi çoğu durumu düzeltir. Sızıntı temizlendikten sonra da devam ederse koltukta değiştirilmesini gerektirecek bir hasar olabilir.
Pilot basıncıyla açılmaması çoğu zaman kontrol makarasının sıkışmış olduğu anlamına gelir. Bu, aşırı ısınmış yağdan vernik oluştuğunda veya su kirliliği korozyona neden olduğunda meydana gelir. Valfin sökülmesi ve temizlenmesi işlevi eski haline getirir, ancak aynı zamanda hidrolik sıvınızın durumundaki temel nedeni de ele almalısınız.
Açılma sırasındaki aşırı gürültü genellikle kavitasyona veya hızlı basınç değişikliklerine işaret eder. Ön açılma özelliği normalde bunu önler, dolayısıyla gürültü ya ön açılmayan bir versiyona ya da açılma sırasını geciktiren aşınmış iç parçalara işaret eder. Sürümün kontrol edilmesi ve aşınmanın incelenmesi, gereken düzeltmenin belirlenmesine yardımcı olur.
Pilot sinyallerine yavaş yanıt verilmesi, düşük pilot basıncının veya kontrol makarası çevresinde dahili sızıntının göstergesi olabilir. Valf girişindeki pilot basıncın ölçülmesi, devrenizin yeterli sinyal sağlayıp sağlamadığını doğrular. İç sızıntı, valfin yeni contalarla yeniden yapılandırılmasını ve makara deliğinin durumunun incelenmesini gerektirir.
Maliyet ve Kullanılabilirlik
Çek valf sandviç plakası Z2S 10'un fiyatlandırması bölgeye ve tedarikçiye göre değişir. Birleşik Krallık'taki yetkili distribütörler aracılığıyla sunulan orijinal Bosch Rexroth valflerinin standart versiyonları KDV hariç yaklaşık 605 £ tutarındadır. Diğer bölgelerdeki fiyatlar yerel dağıtım ağlarına ve ithalat vergilerine göre farklılık göstermektedir.
Alternatif tedarikçilerin ve uyumlu ürünlerin maliyeti daha düşüktür. Asya'da üretilen eşdeğerler, daha az kritik uygulamalar için makul kaliteyi korurken, Bosch fiyatlandırmasının yüzde 30 ila 50 altında çalışabilir. MISUMI gibi endüstriyel tedarik platformları veya eBay gibi genel pazar yerleri aracılığıyla satın almak bazen indirim sağlar, ancak orijinalliğin doğrulanması önemli hale gelir.
Teslim süreleri, distribütörlerin ihtiyacınız olan spesifik sürümü stoklayıp bulundurmadığına bağlıdır. Çift portlu 1,5 bar versiyonu gibi yaygın modeller envanterden hızlı bir şekilde gönderilir. Özel seçeneklere sahip olağandışı konfigürasyonlar, teslimat süresi birkaç hafta olan fabrika siparişlerini gerektirebilir. Kritik makinelerin yedek parçalarının önceden planlanması ve bakımının yapılması, maliyetli arıza sürelerini önler.
Çevre ve Gelecek Trendleri
Hidrolik ekipmanlar, dökülme ve sızıntılardan kaynaklanan çevresel etkiyi azaltmak için giderek daha fazla biyolojik olarak parçalanabilen sıvılar kullanıyor. Çek valf sandviç plakası Z2S 10, HETG ve diğer biyo bazlı sıvılarla uyumlu FKM conta seçenekleriyle bu trende uyum sağlıyor. Bu uyumluluk, tüm valflerinizi değiştirmeden çevre dostu hidroliğe yükseltme yapmanızı sağlar.
Daha sıkı emisyon düzenlemeleri, hidrolik sistemlerde daha iyi sızdırmazlık sağlanmasını zorunlu kılmaktadır. Z2S 10'daki sıfır sızıntı engelleme, makinelerin bu standartları karşılamasına yardımcı olur. Gıda işleme veya temiz odalar gibi hassas ortamlarda çalışan ekipmanlar, bu vananın sağladığı güvenilir sızdırmazlıktan özellikle yararlanır.
Gelecekteki gelişmeler hidrolik valflere elektronik izlemeyi getirebilir. Pilot basıncını, akış hızını veya valf konumunu algılayan sensörler, makine kontrol sistemleriyle entegre olabilir. Temel Z2S 10 tasarımı tamamen mekanik kalsa da, bu eklemeler kestirimci bakımı ve daha iyi sistem optimizasyonunu mümkün kılacaktır.
Doğru Seçimi Yapmak
Kompakt bir pakette güvenilir basınç tutmaya ihtiyaç duyduğunuzda Z2S 10 çek valf sandviç plakasını seçmek mantıklıdır. Sandviç plaka montajı yerden tasarruf sağlar ve hat içi valf kurulumlarına kıyasla potansiyel sızıntı noktalarını azaltır. Pilot çalışma, karmaşık ek devreler olmadan kontrollü salınım sağlar.
Sipariş verirken basınç seviyelerinizi, akış gereksinimlerinizi ve sıvı tipinizi göz önünde bulundurun. Serbest akıştaki düşük direnç ile sağlam oturma için yeterli ön yük arasında denge kurarak çatlama basıncını sisteminizin ihtiyaçlarına göre eşleştirin. Uzun conta ömrü sağlamak için madeni yağ dışında bir yağla çalıştırıyorsanız FKM contalarını seçin.
Z2S 10, sıvı temizliğinin iyi olduğu ve düzenli bakımın yapıldığı sistemlerde en iyi şekilde çalışır. Operasyonunuz bakımın ihmal edilmesine veya çok kirli koşullara yöneliyorsa vanada güvenilirlik sorunları yaşanabilir. Bu durumlarda, daha büyük açıklıklara sahip daha sağlam tasarımlar, daha yüksek sızıntı oranlarına rağmen daha iyi hizmet verebilir.
Konum tutma ve kontrollü serbest bırakma gerektiren çoğu endüstriyel hidrolik uygulama için çek valf sandviç plakası Z2S 10, makul bir maliyetle güvenilir performans sunar. Uzun geçmiş performansı ve geniş kullanılabilirliği, onu hem yeni tasarımlar hem de değiştirme uygulamaları için güvenli bir seçim haline getiriyor.
