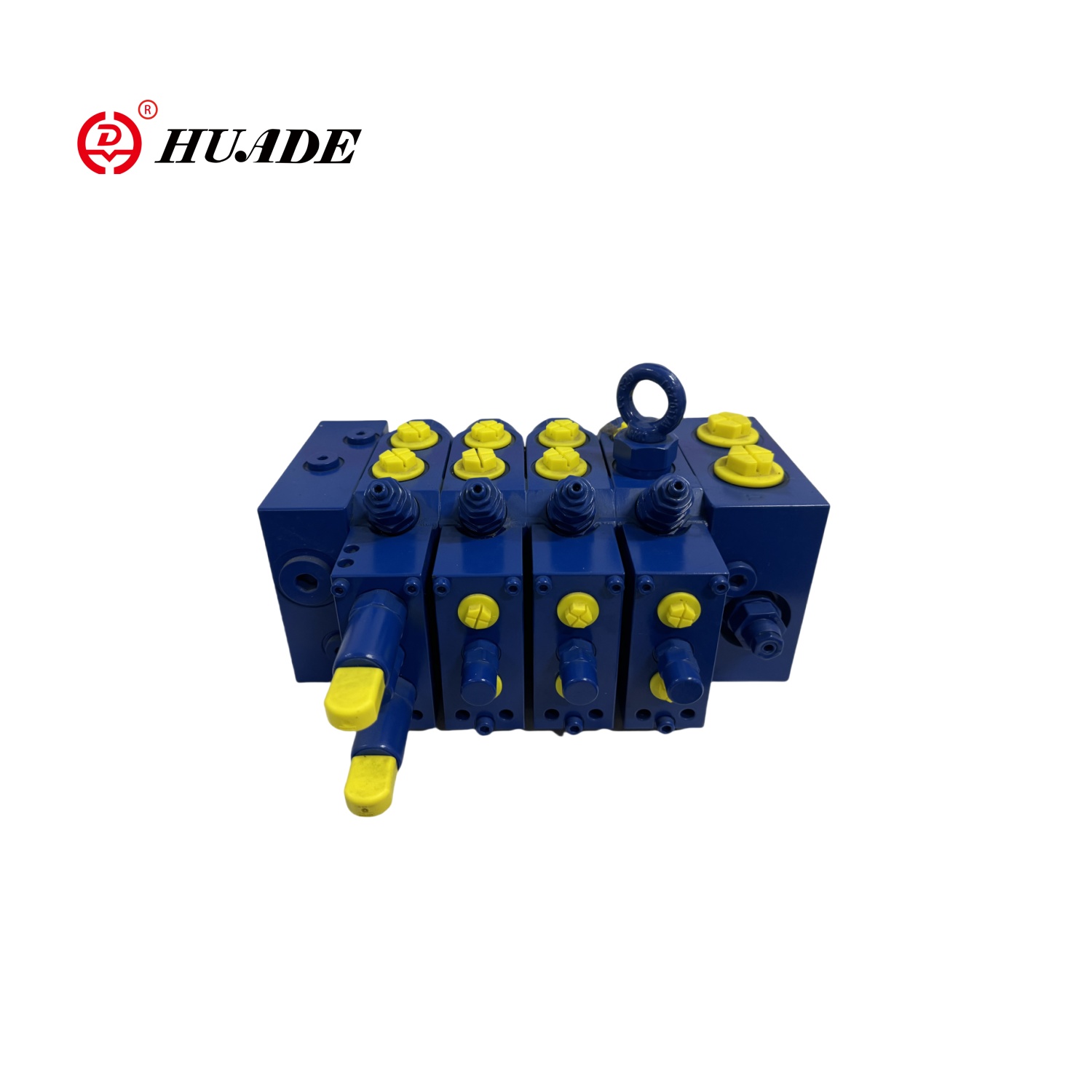

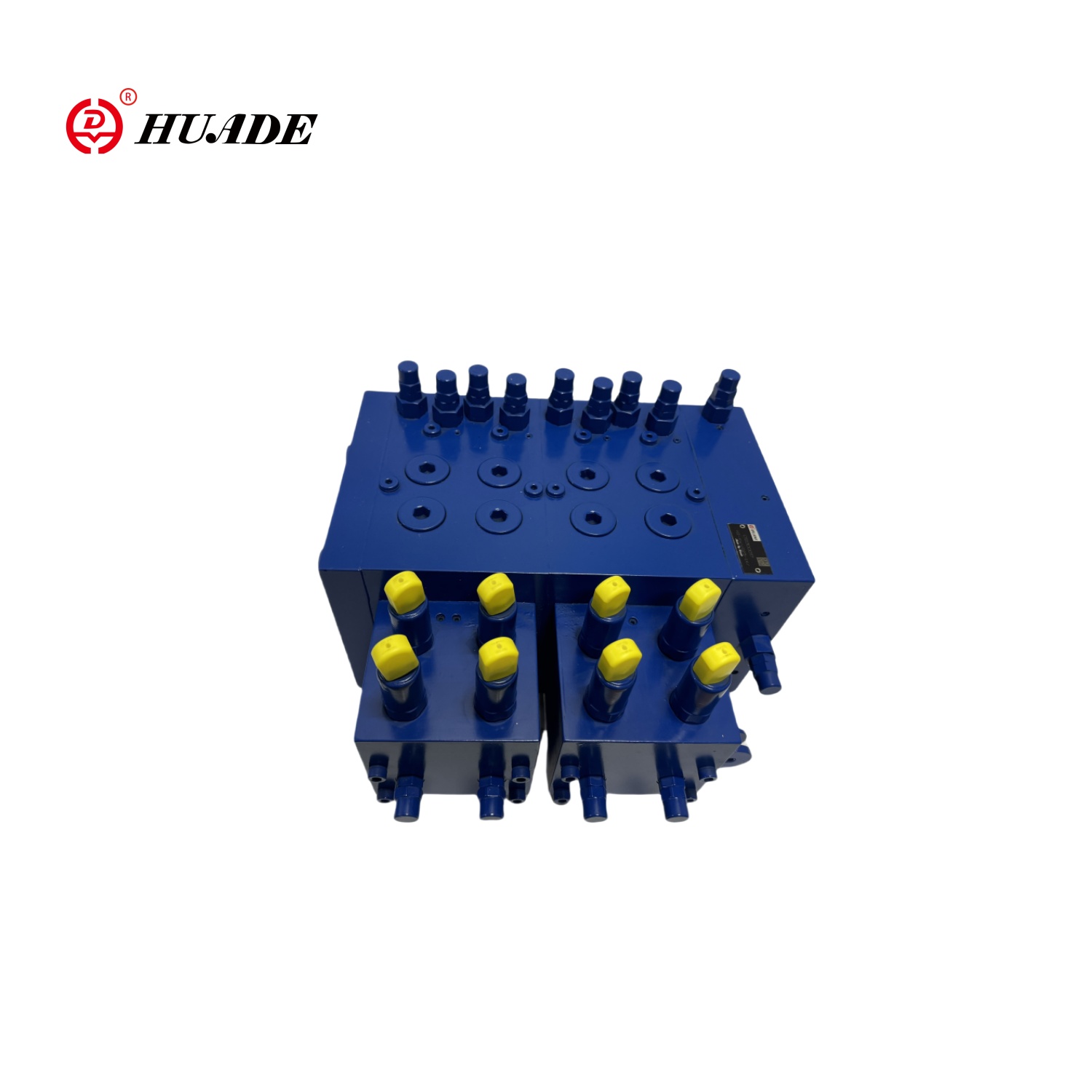

Huade hidrolik distribütörü olan Huafilter, Huade marka yüküne duyarlı çok yollu valf sağlar. Huade'nin Mühendislik Çok Yönlü Valf MWV serisi, değişken pompa hidrolik sistemi için uygundur. Huade hidrolik, Çin'in hidrolik endüstrisinde lider bir üreticidir. Huade’nin çok yönlü vanaları yüksek kaliteli ve düşük fiyatlıdır ve yüksek bir piyasa itibarı vardır. Teknik destek sağlayabilecek mühendisler var.
Yük duyarlı bir çok yönlü valf, kontrol fonksiyonunu gerçekleştirmek için basınç, akış ve güç değişim sinyallerini valfe geri besleyen bir valftir. Sistemin stabilitesini ve verimliliğini korumak için akışı yük değişikliğine göre otomatik olarak ayarlayabilir. Yük duyarlı çok yönlü valf genellikle sistemdeki hidrolik basınç değişikliklerini gerçek zamanlı olarak izlemek için bir basınç sensörü ile donatılmıştır.
Yük duyarlı çok yollu valfin ürün parametresi
Genel olarak
Kurulum Konumu
Gereksinim yok
Petrol limanı
Boru ipliği IS0228/1
Ağırlık
Petrol Girişi (Yan) (kg)
7
Yön valfi, hidrolik (kg)
7.1
Yön valfi, elektro-hidrolik (kg)
7.5
Son (kg)
5.8
Hidrolik Yağ ve Ortam Sıcaklığı Aralığı (℃)
-20 ila 80
Hidrolik
Akış
Port P Q l/dk
300 ara yağ girişi ile
L/dk
200 with side oil inlet
Bağlantı noktası a 、 b q l/dk
150 Basınç kompansatörü ve yük tutma fonksiyonu (S tipi)
L/dk
190 Basınç Kompansatörü, Yük Tutma Fonksiyonu Olmadan (T Tipi)
L/dk
200 Basınç Toplayıcı (Tip C)
Nominal Basınç P Çubuğu
350
Liman başına maksimum çalışma basıncı
P P Çubuğu
350
A, B P Çubuğu
420
LS P Bar
330
T P Çubuğu
30
Ve P Bar
Tank'a basınç geri dönüşü yok
Liman başına maksimum pilot basınç
X P Çubuğu
35
A, B P Çubuğu
35
Pilot Basınç Aralığı
Hidrolik p çubuğu
8.5 ila 22.5
Elektro-Hidrolik P Çubuğu
6.5 ila 17.2
Gerekli kontrol diferansiyel basıncı çok yönlü valf
S-Tip ve C-Tip P Çubuğu
18
T-Tip P Çubuğu
25
LS Tahliye Vanası Fonksiyonu (Ayar Aralığı) Çubuk
50 ila 149? 150 ila 330
Hidrolik yağ
Din51524 Mineral Yağı
Viskozite aralığı V MM2/S
10 ila 380
İzin verilen kontaminasyon hidrolik yağ seviyesi
20/18/15 seviyesi
IS04406'ya göre temizlik seviyesi (c)
Minimum filtrasyon doğruluğuna sahip bir filtrenin β10≥75 kullanılması önerilir.
Elektronik Cihazlar
Elektrikli Pilot Kontrol Vanası
TM1005110 anahtarlama valfi
TM82002 Orantılı Valf
Yük duyarlı çok yollu valf özellikleri ve uygulaması
Özellikler:
▶ Yük basıncından bağımsız akış kontrolü için orantılı yön valfi
▶ CHIP tipi yapı
▶ Yük Basıncı Tazminat Fonksiyonu ile
▶ Yüksek tekrarlanabilirlik ve düşük histerezis
▶ İnme sınırlayıcı tarafından ayarlanabilir
▶ Yağ doldurma fonksiyonu ile taşma valfi
Basınç
300bar
Akış
120l/dk
Nominal baskı
250Bar (pompa tarafı)
300bar (aktüatör tarafı)
Maksimum akış
(Pompa tarafı)
200l/dk (yan yağ girişi)
200l/dk (ara yağ girişi)
(Aktüatör tarafı)
200L/dk (yük tutma fonksiyonu ile)
190L/dk (basınç kompansatörü ile)
150l/dk (basınç telafisi ve yük tutma valfi ile)
Başvuru:
Yük algılayan çok yönlü valfler, inşaat makineleri, tarım makineleri, endüstriyel üretim, kaldırma ve ulaşım makineleri, madencilik makineleri, gemiler ve deniz mühendisliği gibi mükemmel performansları nedeniyle birçok alanda yaygın olarak kullanılmaktadır.
