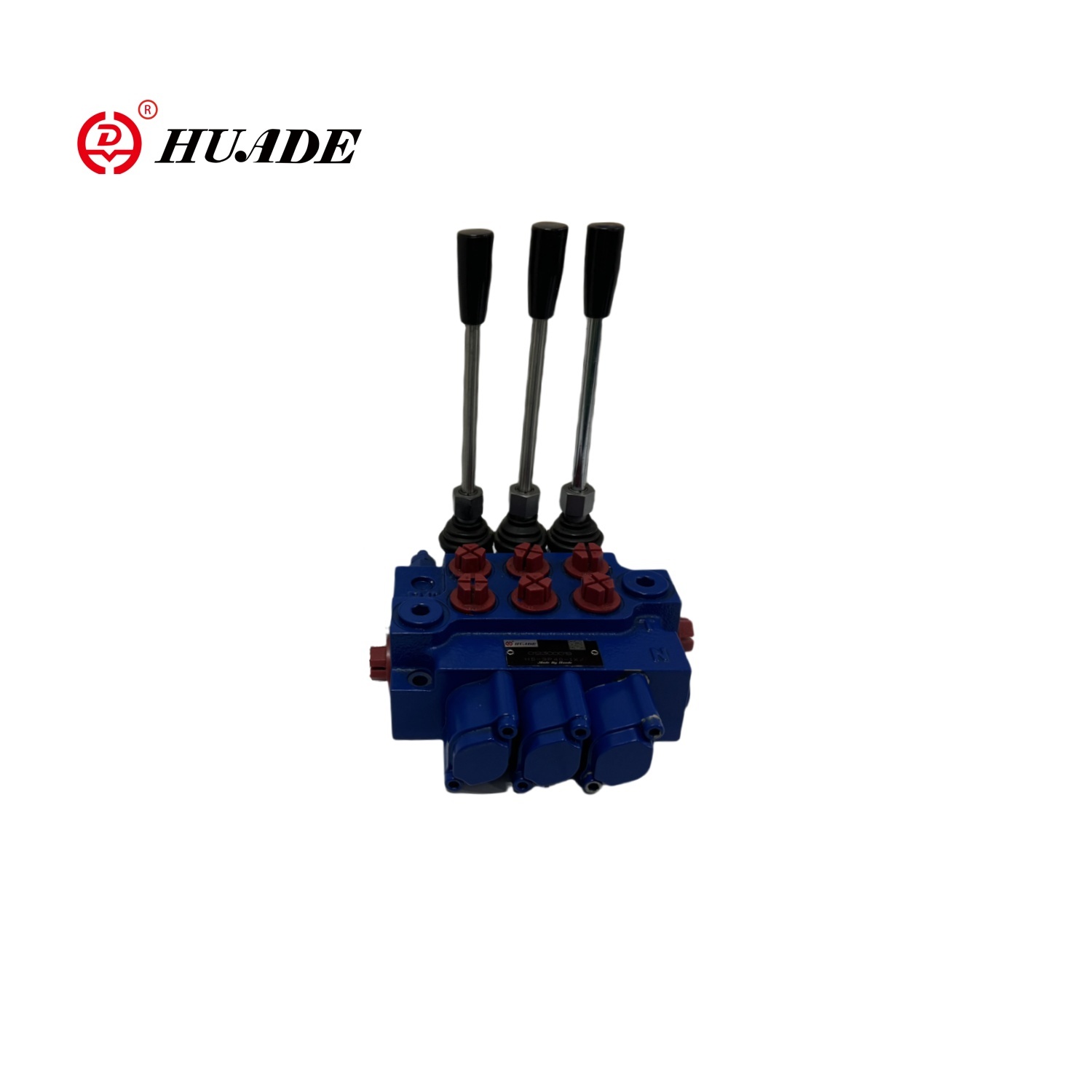

Huade'nin açık merkezi çok yollu valfi özel bir hidrolik valftır. Karakteristiği, valf çekirdeği orta pozisyonda olduğunda, hidrolik pompanın hidrolik yağ çıkışının çok yollu valften yağ tankına geri akabilmesidir. Açık merkez çok yollu valf genellikle altı yönlü çok yönlü bir valf yapısını benimser. Hidrolik pompa çıkışının ana yağ devresi iki devreye ayrılır: bir paralel yağ devresi (paralel kanal) ve bir baypas yağ devresi (açık merkez kanal). Açık merkez çok yollu valfin hız düzenlemesi, baypas kısma ve yağ girişi kısma kombinasyonunu benimser. Hız düzenleme etkisi, yağ silindirinin açılış miktarının ve yağ deposunun valf çekirdek kısma yoluyla kontrol edilmesiyle elde edilir.
| Yapısal özellikler | Genel yapı |
| Kurulum ve düzeltme | 2 × m8 cıvatalar |
| Basınç bağlantısı | Açık merkez çok yollu valf |
| Ortam sıcaklığı | -40 ila +60 ℃ |
| Petrol ortamı | Mineral hidrolik yağı |
| Viskozite aralığı | İzin verilen 12 ~ 800mm2/s |
| Önerilen aralık 20 ~ 100mm2/s | |
| Yağ sıcaklığı | -15 ila 80 ℃ |
| Filtre seviyesi | Yağ katı kontaminasyon seviyesi NAS1638 Seviye 10 |
| Maksimum çalışma baskısı | P = 250 bar, t = 50bar, a, b = 300bar |
| Nominal Akış | 40l/dk |
| Valf Çekirdek Seyahati | ± 6mm |
| Makara İtanci Gücü | 200n'den az |
Özellikler:
▶ Başlangıç, çalışma ve durdurma durumlarında sıvının akış yönünü kontrol etmek için entegre bir tasarım benimseyin
▶ 250Bar'a baskı
▶ 40l/dak.

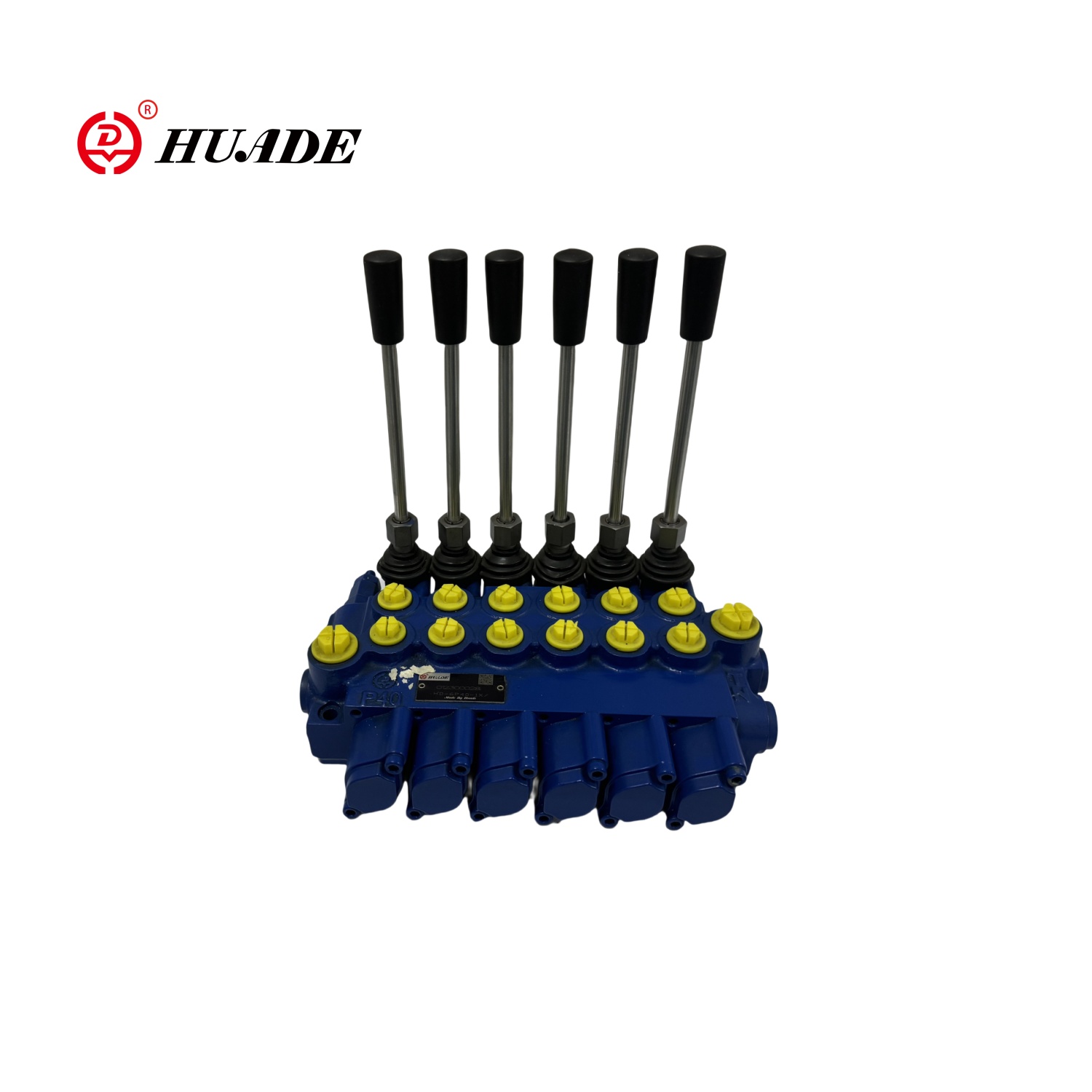

▶ 6 birim integral yapı
▶ Açık Merkez Türü
Başvuru:
Açık merkezli çok yönlü valf esas olarak kömür delme kuleleri, vinçler ve sondaj kulelerinde kullanılır.
