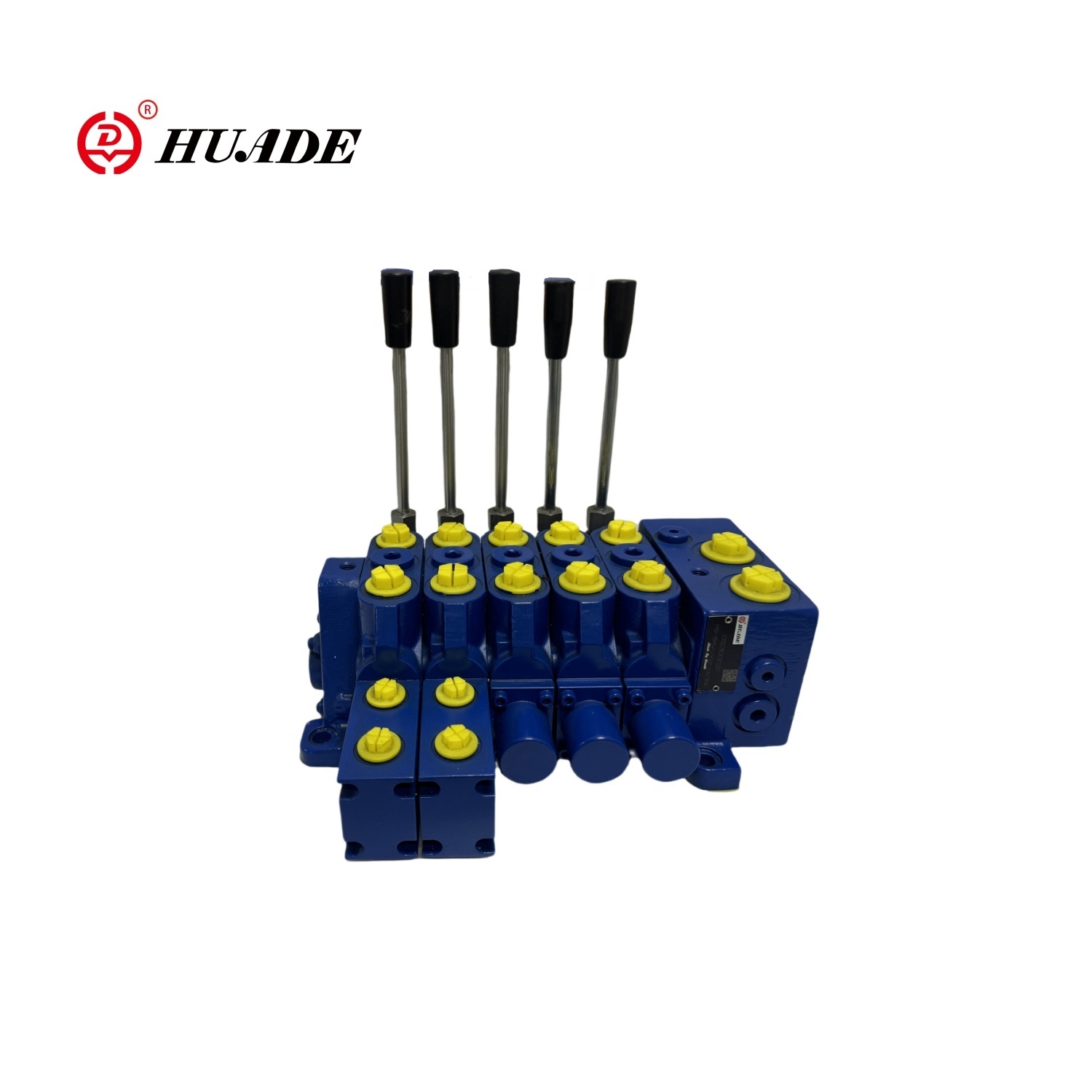

MWVX12-1X Çok yönlü valf esas olarak inşaat makineleri, kazık sürüş makineleri ve diğerleri gibi alanlarda geçerlidir. Bir basınç telafisi fonksiyonuna (valf sonrası telafi) sahiptir. Akış dağılımı, LUDV (yük algılama ve yönlü vanalar ve değişken yer değiştirme pompası ile boşaltma) olarak bilinen yükten bağımsız bir dağılım modu benimser. Hem akışlı doygunluk hem de doygunluk koşulları altında, tüm yürütme eylemleri normal şekilde çalışabilir. Ürün, kullanıcı ihtiyaçlarına göre esnek kombinasyon sağlayan modüler bir tasarımı benimser.
| Genel olarak | ||||||
| Ağırlık | Tek parçalı çok yollu valf (kg) | 5.5 | ||||
| Son tabak | 1.5 | |||||
| Petrol ithalatı | 7 | |||||
| Kurulum Konumu | Herhangi bir konum | |||||
| Petrol portu tipi | Dişli Bağlantı | |||||
| Hidrolik parametreler | ||||||
| Nominal Akış | Petrol Giriş P (L/Dk) | 120 | ||||
| Çalışma Yağı Port A, B (L/Min) | 70 | |||||
| Nominal Baskı | LS (Bar) | 250 | ||||
| Petrol limanının maksimum çalışma basıncı | P (çubuk) | 250 | ||||
| A, B (çubuk) | 300 | |||||
| T (Bar) | 20 | |||||
| A, B (çubuk) | 35 | |||||
| Petrol limanında maksimum pilot basınç | 6 ila 25 çubuk arasında bir kontrol eğrisi kullanın ve yağ giriş basıncını sağlayın (minimum 3 bar) | |||||
| Menzil | ||||||
| Hidrolik yağ | DIN51524 Mineral Yağı veya VDMA24569 HEES | |||||
| Hidrolik Yağ Sıcaklığı Aralığı (℃) | -20 ila 80 | |||||
| Viskozite aralığı V MM2/S | 10 ila 380 | |||||
| İzin verilen kontaminasyon hidrolik yağ seviyesi | 20/18/16 seviyesi | |||||
| IS04406'ya göre temizlik seviyesi (c) | Minimum filtrasyon doğruluğuna sahip bir filtrenin β10≥75 kullanılması önerilir. | |||||
| Uygulama kılavuzu | Devre yağı portu | |||||
| P, t (a) | P, T (S) | M, LS | A, B, P3 | A, B | ||
| Boru takma sıkma torku (NM) | 50 | 70 | 20 | 50 | 20 | |
| Sistem basınç ayarı | LS Basınç Tahliye Vanası tarafından Ayarlama | |||||
| Not: Valf bloğuna doğrudan basınçlı sıvı ile püskürtmeyin | ||||||
Özellikler:
| Basınç | 300bar |
| Akış | 120l/dk |
| Nominal baskı | 250Bar (pompa tarafı) |
| 300bar (aktüatör tarafı) |
1. Basınçtan bağımsız akış dağılımını (LUDV) yükleyin
Değişken pompalar için/sabit yer değiştiren pompalar için
Dahili yük tutma valfi
Boşaltma işlevi
2. iyi yanıt özellikleri
3. Rake Pik Değer
4. şişme ve soğutma
5.Kavitasyon riski
6. Chip yapısı: yağ girişi; çip bağlantısı ile genişletilebilir (bir taraftaki maksimum 8 bağlantı, ara bağlantılı 16 bağlantıya kadar)
7. Kontrol formu: hidrolik kontrol; manuel akış kontrolü; Hidrolik ve manuel bileşik kontrolü
8. Basınç telafisini yükleyin; yüksek tekrarlanabilirlik; düşük histerezis
9. Valve Çekirdek İnme Sınırlayıcı, akışı ayarlamak için kullanılabilir
10. Yükleme valfi yükü: yağ ikmal fonksiyonu ile büyük boyutlu pilot ambalajlı kompakt kartuş vanası
11.LS Basınç Sınırlama Fonksiyonu: Tüm çok yollu valf için kullanılır
Başvuru:
MWVX12-1X Çok yönlü valf esas olarak inşaat makineleri, kazık sürüş makineleri ve diğerleri gibi alanlarda geçerlidir.
