Hidrolik sistemlerle çalışırken doğru yön kontrol valfini seçmek büyük fark yaratabilir. Rexroth 4WE 10 D yön kontrol valfi birçok endüstriyel uygulama için güvenilir bir seçim haline geldi ve mühendislerin ona geri dönmeye devam etmelerinin iyi nedenleri var.
4WE 10 D'yi Özel Kılan Nedir?
Rexroth 4WE 10 D, hidrolik sıvının sistem içerisinde nasıl aktığını yöneten, solenoidle çalıştırılan bir yön kontrol valfidir. Bunu yağ veya diğer hidrolik sıvılar için bir trafik kontrolörü olarak düşünün. Elektrik bobinlerinden aktığında valf konumu değiştirir ve sıvıyı makinenizin farklı parçalarına yönlendirir.
Bu valf, CETOP 5 veya ISO 4401-05 olarak da adlandırılan NG10 boyut standardına uygundur. Bunun pratik açıdan anlamı, çoğu hidrolik sistemin kullandığı standart montaj modellerine uymaya devam ederken ciddi basınç ve akış hızlarını karşılayabilmesidir.
Adındaki sayılar size önemli bilgiler verir. "4", sıvının girip çıktığı dört ana bağlantı noktasına sahip olduğu anlamına gelir. "WE", bunun solenoidler tarafından çalıştırılan bir yön valfi olduğunu gösterir. "10" nominal boyutunu ifade eder ve "D", valfin nötr konumdayken nasıl davranacağını belirleyen belirli bir makara konfigürasyonunu tanımlar.
Basınç ve Akış Yetenekleri
Rexroth için yön kontrol valfi 4WE 10 D'nin öne çıkan özelliklerinden biri, yüksek basınçla başa çıkabilme yeteneğidir. Ana çalışma bağlantı noktaları, yaklaşık 5.076 PSI'ye eşit olan 350 bar'a kadar basıncı yönetebilir. Bu, zorlu endüstriyel görevleri hiç zorlanmadan yerine getirmek için yeterli baskıdır.
Akış kapasitesi açısından bu valf, spesifik model çeşidine bağlı olarak dakikada 120 ila 160 litre arasında işlem yapabilir. Bu, Amerikan ölçümlerine göre yaklaşık olarak dakikada 32 ila 42 galon anlamına gelir. Bu seri, bileşenlerinizi gereğinden fazla veya az boyutlandırmadan, vanayı sisteminizin ihtiyaçlarına göre eşleştirme esnekliği sağlar.
Dönüş portunun daha düşük bir basınç sınırı vardır; tipik olarak 210 bar civarındadır. Bu önemlidir çünkü bir sistem tasarlıyorsanız, dönüş hattınızın çok fazla basınç oluşturmadığından emin olmanız gerekir. Aksi takdirde, vananın yay mekanizmasına zarar verebilir veya muhafazayı tasarım sınırlarının ötesinde zorlayabilirsiniz.
Islak Pimli Solenoid Tasarımı
4WE 10 D, ıslak pinli solenoid tasarımı olarak adlandırılan tasarımı kullanır ve bu özellik biraz ilgiyi hak eder. Bu kurulumda, solenoidin itme çubuğu hidrolik yağdan tamamen uzakta olmak yerine, hidrolik yağın içinde durur.
Bu tasarım seçimi birçok pratik fayda sağlar. Hidrolik yağ, soğutucu görevi görerek ısıyı elektrik bobininden uzaklaştırır. Bu, özellikle valfi sık sık değiştirdiğinizde solenoidin daha uzun süre dayanmasına ve daha güvenilir çalışmasına yardımcı olur. Yağ aynı zamanda hareketli parçaları da yağlayarak zamanla aşınma ve yıpranmayı azaltır.
Bakım açısından ıslak pinli solenoidler uygundur. Hidrolik sistemi boşaltmanıza veya kapalı basınç odalarına girmenize gerek kalmadan bobini değiştirebilirsiniz. Bu, onarımlar sırasında zaman kazandırır ve hidrolik sıvınızın kirlenme olasılığını azaltır. Bobin, dar kurulum alanlarına uyacak şekilde 90 veya 360 derece bile dönebilir, bu da vanayı monte ederken size daha fazla seçenek sunar.
Anahtarlama Hızı ve Sönümleme Kontrolü
Rexroth için 4WE 10 D yön kontrol valfine DC gücüyle enerji verdiğinizde, genellikle açıldığında 45 ila 70 milisaniyede ve kapanırken 35 ila 45 milisaniyede geçiş yapar. Bu yanıt süreleri çoğu endüstriyel otomasyon ihtiyacı için iyi sonuç verir.
Bu valfi birçok rakipten ayıran şey, ayarlanabilir sönümleme özelliğidir. Bazı versiyonlar, konum değiştirirken makaranın hareket hızını yavaşlatmanıza olanak tanır. Ayarlanabilir kısma vidaları veya sabit delikler kullanarak, gerekirse anahtarlama süresini 100 milisaniyenin üzerine uzatabilirsiniz.
Neden daha yavaş bir valf istiyorsunuz? Büyük silindirli veya ağır yüklü sistemlerde ani yön değişiklikleri, borularınızın ve bağlantı elemanlarınızın içinden geçen basınç artışlarına neden olabilir. Bazen su darbesi olarak da adlandırılan bu olay, bileşenlere zarar verebilir ve sisteminizin ömrünü kısaltabilir. Yerleşik sönümleme, borularınızda ayrı darbe bastırıcılara ihtiyaç duymadan bu geçişlerin yumuşatılmasına yardımcı olur.
Valf, saatte 15.000'e kadar anahtarlama döngüsünü gerçekleştirebilir; bu da onu, gün boyunca tekrar tekrar açılıp kapanması gereken yüksek hızlı üretim hatları için uygun kılar.
Biriktirme Konfigürasyonları ve Çalışma Mantığı
4WE 10 D tanımındaki "D", belirli bir makara sembolünü ifade eder, ancak Rexroth bu valf platformunu birçok farklı makara konfigürasyonuyla sunar. Diğer seçeneklerin yanı sıra 4/3 konfigürasyonda (dört bağlantı noktası, üç konum) veya 4/2 kurulumda (dört bağlantı noktası, iki konum) alabilirsiniz.
Her sürgü tipi, valf nötr veya merkez konumunda olduğunda farklı akış yolları oluşturur. Bazı konfigürasyonlar, enerji kesildiğinde tüm bağlantı noktalarını kapatarak silindirleri yerinde tutar. Diğerleri ise pompayı tanka bağlayarak pompanın yükünü boşaltır ve enerji tasarrufu sağlar. Seçim, valf aktif olarak değiştirilmediğinde sisteminizin ne yapması gerektiğine bağlıdır.
Rexroth için yön kontrol valfi 4WE 10 D hem yay geri dönüşlü hem de mandallı versiyonlara sahiptir. Yaylı geri dönüşlü valfler, gücü kestiğinizde otomatik olarak başlangıç konumuna geri döner; bu genellikle güvenlik açısından önemlidir. Kilitli versiyonlar siz başka bir sinyal gönderene kadar son konumlarında kalır; bu, elektrik kesintileri sırasında bir şeyi yerinde tutmanız gereken uygulamalar için daha iyi çalışır.
Elektriksel Özellikler
Bu valf çok çeşitli elektrik sistemleriyle çalışır. 12V'tan 230V'a kadar DC gerilimlerle veya çeşitli AC gerilim seçenekleriyle sipariş edebilirsiniz. Standart DC solenoidi yaklaşık 30 ila 35 watt güç tüketir.
Elektrik bağlantıları, DIN standartlarını karşılayan fiş konnektörleri de dahil olmak üzere farklı tarzlarda mevcuttur. Valf, IP65 koruma derecesine sahiptir; bu, toz ve su spreyini sorunsuz bir şekilde kaldırabileceği anlamına gelir. Yalıtım VDE Sınıf F standartlarına uygundur, dolayısıyla elektrik güvenliğinin önemli olduğu endüstriyel ortamlar için uygundur.
Sorun giderme veya acil durum işletimi için birçok versiyonda manuel geçersiz kılma seçenekleri bulunur. Bunlar, bir sistem kurarken veya elektrik kesintisi sırasında bir şeyi hareket ettirmeniz gerektiğinde vanayı mekanik olarak değiştirmenize olanak tanır.
Bu Valf Nerede Kullanılır?
4WE 10 D, performansı güvenilirlikle dengelediği için birçok farklı sektörde karşımıza çıkıyor. Denizcilik uygulamalarında, gemilerdeki dümen sistemlerini kontrol ederken, kargo yükleyen ve boşaltan vinçleri yönetirken ve değişken hatveli pervaneleri ayarlarken bulacaksınız. Bu ortamlar, zorlu koşullarda sürekli çalışabilen valflere ihtiyaç duyar ve Rexroth tasarımı tuzlu havaya ve titreşime karşı oldukça dayanıklıdır.
Üretim tesisleri, takım tezgahlarında, enjeksiyon kalıplama ekipmanlarında ve metal şekillendirme preslerinde Rexroth için yön kontrol valfi 4WE 10 D'yi kullanıyor. Yüksek anahtarlama frekansı kapasitesi, valfin vardiya başına binlerce kez döngü yaptığı otomatik üretim için onu faydalı kılar. Sönümleme ayarı, bu makinelerdeki hassas bileşenlerin şoktan zarar görmesini önlemeye yardımcı olur.
İnşaat ve mobil ekipmanlar da bu valf platformunu kullanır, ancak bu uygulamalar genellikle mobil hidrolik için optimize edilmiş biraz farklı varyantlar kullanır.
Bakım ve Sıvı Temizliği
Çoğu hassas hidrolik bileşen gibi 4WE 10 D'nin de düzgün çalışması için temiz yağa ihtiyacı vardır. Makara ile valf gövdesi arasındaki boşluklar mikrometre cinsinden ölçülür ve kir parçacıkları oldukça hızlı bir şekilde aşınmaya ve iç sızıntıya neden olabilir.
Rexroth, hidrolik sıvının NAS 1638 Sınıf 9 temizlik standartlarını karşılaması gerektiğini belirtir. 10 mikronluk parçacıklar için beta oranının en az 75 olduğu iyi bir filtreleme sistemine ihtiyacınız olacak. Bu çok katı görünebilir ancak saatte 15.000 döngü çalıştırdığınızda kirlenme hasarı hızla artar.
Düzenli bakım, sıvı temizliğinin kontrol edilmesini, sızıntı olup olmadığının kontrol edilmesini ve ara sıra conta kitlerinin değiştirilmesini içerir. Conta kitleri tipik olarak dokuz adet O-halka içerir ve daha yeni seriler için R961006886 gibi parça numaralarıyla birlikte gelir. Islak pim tasarımı nedeniyle, solenoid bobini büyük bir sökme işlemine gerek kalmadan sıklıkla değiştirebilirsiniz, bu da arıza süresini kısaltır.
Diğer Seçeneklerle Karşılaştırma
Rexroth için yön kontrol valfi 4WE 10 D, Parker, Eaton ve NG10 kategorisindeki diğer büyük üreticilerin valfleriyle rekabet eder. Parker'ın D3W serisi, 345 bar civarında benzer basınç değerleri sunmaktadır. Eaton'ın DG4V-5 serisi de benzer basınç aralıklarında çalışır, ancak teknik özellikler modele göre değişir.
Rexroth seçeneğini öne çıkaran şey esas olarak entegre sönümleme özelliğidir. Diğer üreticiler sağlam ve hızlı tepki veren valfler üretirken birçoğunda yerleşik şok önleyici bulunmaz. Bu özelliğe ihtiyacınız varsa sisteminize harici kısma elemanları veya yastıklar eklemeniz gerekir; bu da yer kaplar ve karmaşıklık katar.

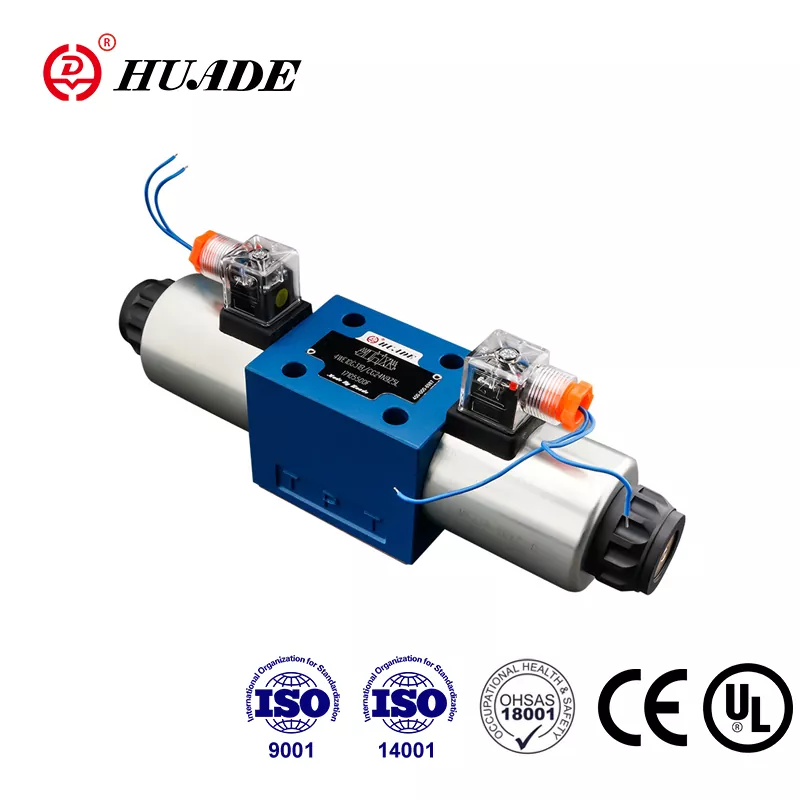

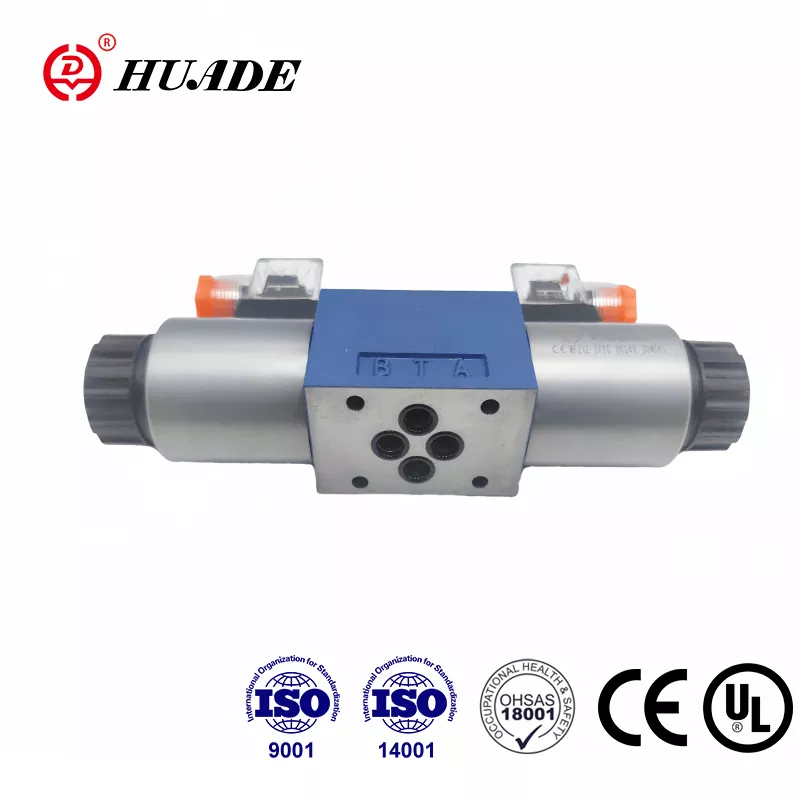

Huade gibi firmaların aynı montaj standartlarını takip eden ve daha düşük fiyatlar sunan uyumlu alternatifleri de bulunmaktadır. Bunlar daha az kritik uygulamalarda işe yarayabilir ancak gerçek performans özelliklerini, özellikle de maksimum akış hızlarını ve uzun vadeli dayanıklılık verilerini dikkatlice karşılaştırmalısınız.
Kurulumda Dikkat Edilmesi Gerekenler
4WE 10 D, standart ISO 4401-05 modelini kullanarak bir alt plakaya monte edilir. Cıvata delikleri, bu boyut sınıfı için endüstri standardına uygun şekilde 80 x 32 milimetre aralıklarla yerleştirilmiştir. Bu standardizasyon, manifoldunuzu veya alt plakanızı yeniden tasarlamanıza gerek kalmadan sıklıkla farklı üreticilerin valfleri arasında geçiş yapabileceğiniz anlamına gelir.
Vanayı takarken port işaretlerine dikkat edin. P portu pompanıza bağlanır, A ve B portları aktüatörünüze gider ve T portu tanka geri döner. Bunları geri almak sisteminizin hatalı çalışmasına neden olur ve ekipmanlara zarar verebilir.
Rexroth için yön kontrol valfi 4WE 10 D, eksi 15 santigrat dereceden 70 santigrat dereceye kadar ortam sıcaklıklarında çalışabilir. Yağın viskozitesi sıcaklıkla değiştiği için hidrolik sıvı sıcaklığı anahtarlama sürelerini etkiler. Sisteminiz aşırı soğukta veya sıcakta çalışıyorsa zamanlama hesaplamalarınızda bunu hesaba katmanız gerekebilir.
Tehlikeli Alanlara Özel Çeşitler
Patlayıcı atmosferlerdeki uygulamalar için Rexroth bu valfin ATEX sertifikalı versiyonlarını sunmaktadır. WE...XE serisi, patlayıcı gazların veya tozun mevcut olabileceği ancak normalde beklenmeyen Bölge 2 ortamlarında çalışır. WE...XN serisi, daha düşük patlama riskine sahip Bölge 3 koşullarını yönetir.
Bu patlamaya dayanıklı çeşitler, ateşleme kaynaklarını önleyen özel bobin tasarımları ve koruyucu muhafazalar kullanır. Petrokimya tesislerinde, madencilik faaliyetlerinde veya açık deniz platformlarında çalışıyorsanız, güvenlik düzenlemelerini karşılamak için bu sertifikalı versiyonlara ihtiyacınız olacaktır.
Sisteminizi Geleceğe Hazırlama
Endüstriyel sistemler daha otomatik ve bağlantılı hale geldikçe teşhis yetenekleri daha değerli hale geliyor. Temel 4WE 10 D basit bir açma-kapama valfi olsa da Rexroth, 4WEH 10 serisi adı verilen, konum izleme ve elektronik strok ayarı ekleyen yükseltilmiş bir platform sunar.
Bu gelişmiş versiyonlar, standart 4WE 10 D ile aynı kanıtlanmış valf gövdesi ve makara tasarımını kullanır, ancak makaranın nereye konumlandırıldığını size söyleyen sensörler içerirler. Bu geri bildirim, kestirimci bakım ve durum izlemeye yardımcı olur. Endüstri 4.0 standartlarını karşılaması gereken veya işlevsel güvenlik sertifikası gerektiren bir sistem kuruyorsanız 4WEH platformu, temel hidrolik devre tasarımınızı değiştirmeden size bir yükseltme yolu sunar.
Doğru Seçimi Yapmak
Rexroth için yön kontrol valfi 4WE 10 D, performans ve pratiklik arasında sağlam bir orta noktayı temsil eder. Basit uygulamalar için fazla mühendislik gerektirmeden yüksek basınç ve akış hızlarının üstesinden gelir. Islak pimli solenoid tasarımı, bakımı kolaylaştırır ve ayarlanabilir sönümleme özelliği, hassas sistemlerin hidrolik şoklardan korunmasına yardımcı olur.
Bu valfi belirlerken hangi seriyi aldığınızı anladığınızdan emin olun. 3X ve 5X serileri maksimum basınç değerlerinde bazı farklılıklara sahiptir; bazı eski varyantlar için 315 bar'a kıyasla daha yeni 5X versiyonları 350 bar'a ulaşır. 96V veya 205V DC gibi yüksek voltajlı bobinler kullanıyorsanız, solenoidin aşırı ısınmasını önlemek için maksimum akışı yüzde on oranında azaltmanız gerektiğini unutmayın.
Uzun hizmet ömrünün anahtarı, sıvı temizliğinin uygun şekilde sağlanması ve önerilen filtreleme standartlarına uyulmasıdır. Valfin beklenen çalışma ömrüne ulaşmasını istiyorsanız bu isteğe bağlı değildir. İyi sıvı yönetimi ve periyodik conta değişimi ile bu valfler, endüstriyel hizmetlerde milyonlarca döngü sağlayabilir.
İster yeni bir sistem tasarlıyor olun ister mevcut bir valfi değiştiriyor olun, 4WE 10 D birçok farklı uygulamaya uyacak yeterli esneklikle birlikte kanıtlanmış güvenilirlik sunar. Standartlaştırılmış montaj modeli ve geniş yelpazedeki makara konfigürasyonları, genellikle özel değişiklikler yapmadan ihtiyaçlarınızı karşılayan bir sürümü bulabileceğiniz anlamına gelir.
