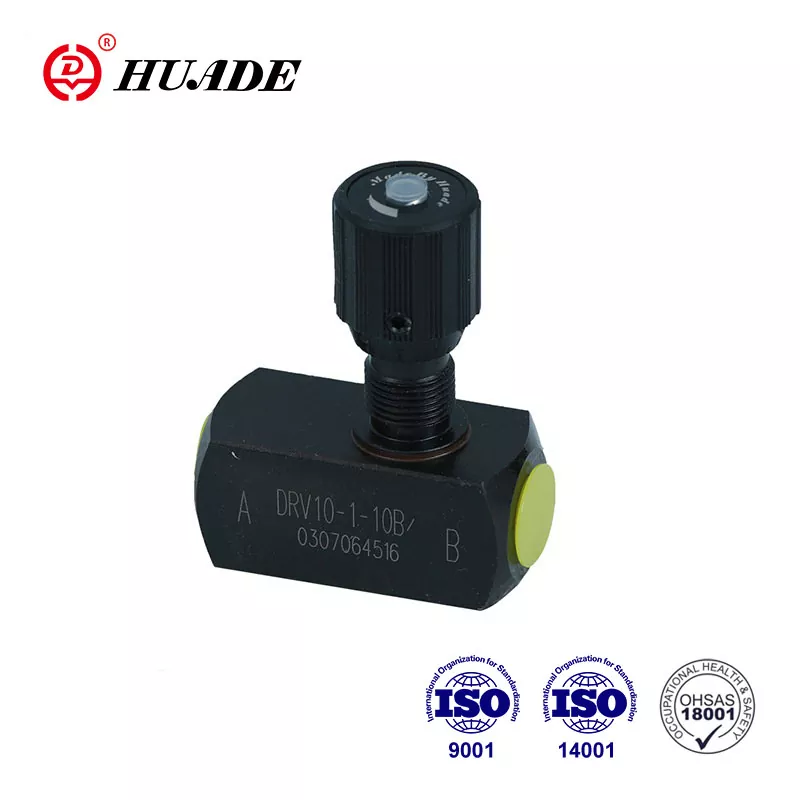

Gaz Kelebeği Çek Valfı DRV

DRV tipi vanalar gaz kelebeği/çek valftir. Bu valf basit bir yapıya sahiptir ve yaygın olarak kullanılmaktadır. Rexroth ile yapılan iki uzun vadeli işbirliği sayesinde Huade® hidrolik gaz kelebeği valfleri, uluslararası markaların benzer ürünlerinin kalitesiyle eşleşebilir. Birinci sınıf markalara göre uygun fiyatlı bir alternatiftirler. Huade® Çin'de iyi bilinen bir ticari markadır.

Gaz Kelebeği Çek Valfı DRV'nin ürün parametresi

Malzeme	Çelik	Pirinç	Paslanmaz çelik
Maks. izin verilen çalışma basıncı (MPa)	35'e kadar	15'e kadar	35'e kadar
Çek valfin çatlama basıncı (DRV tipi)	0,05 (gerekirse çatlama basınçları mevcuttur)
Sıvı	Mineral yağ veya Fosfat esteri
Sıvı sıcaklık aralığı(°C)	-30 ila +80
Viskozite aralığı(mm²/s)	10 ila 800
Kurulum konumu	isteğe bağlı

Gaz Kelebeği Çek Valfı DRV Ürün Özelliği ve Uygulaması

Özellikler:

▶ Dişli bağlantı

▶ Alt plaka montajı

Başvuru:

DRV tipi kısma/çek valfler, bir yönde tam bir yağ akışı ayarlamaya ve ters yönde serbest geri dönüş akışına izin vermeye yarar.

Gaz Kelebeği Çek Valfı DRV'nin kesiti ve sembolü

Kısma/çek valf DRV temel olarak bir mahfaza (1), kilitleme cihazlı (3) ayar düğmesinden (2) oluşur. Ayar düğmesini (2) sola çevirerek, gaz kelebeği pimli (5) mil (4), akış bölümünü (6) maksimuma çıkarır. Ayar düğmesini (2) sağa çevirerek, kısma pimli (5) mil (4), akış bölümünü (6) sızıntı olmadan tamamen kapanana kadar azaltır. Tekrarlama ayarı için milin (4) üst ucunda bir renk skalası (7) bulunmaktadır. Renkli üçgenin (8) gösterilen alanı vananın ne kadar açık olduğunu gösterir (renkli üçgen ne kadar büyükse açıklık da o kadar büyük olur) . Akış ayarı kilitleme cihazı (3) vasıtasıyla kilitlenir.

Gaz Kelebeği Çek Valfı DRV'nin Yapısı

Gaz Kelebeği Çek Valfı DRV Sembolü
