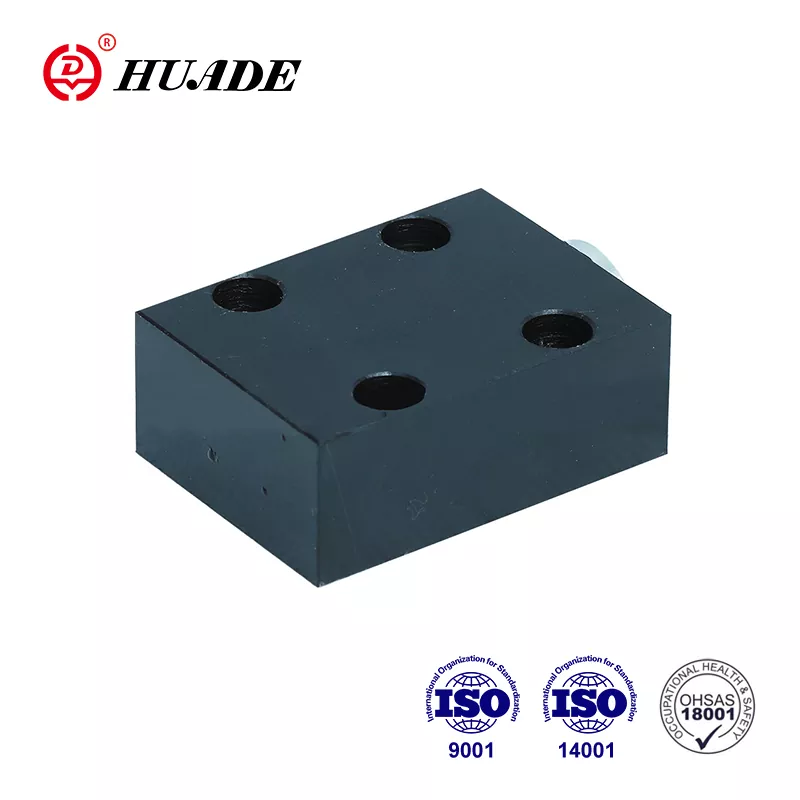

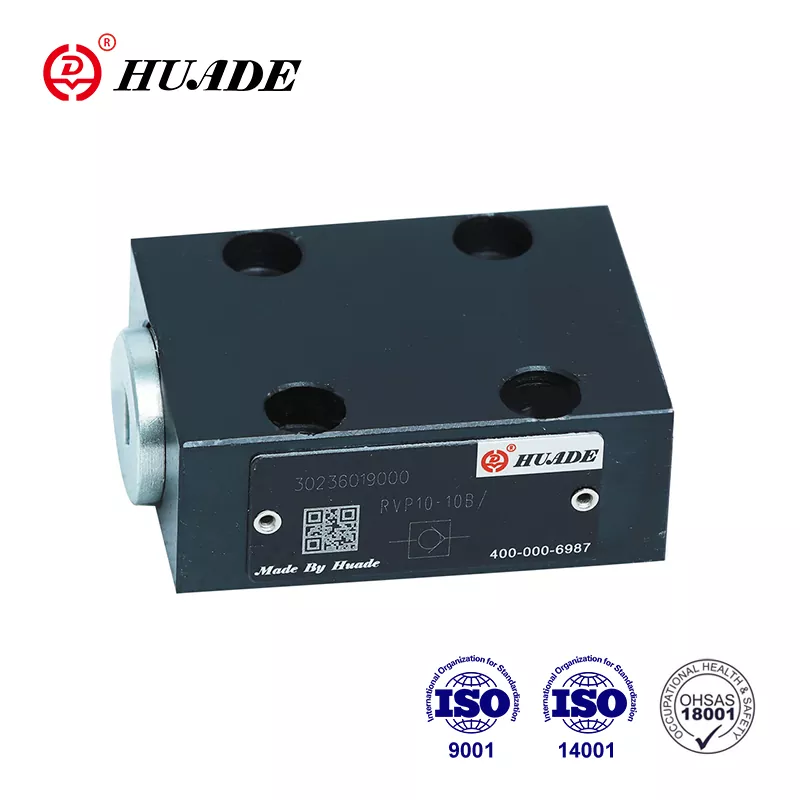

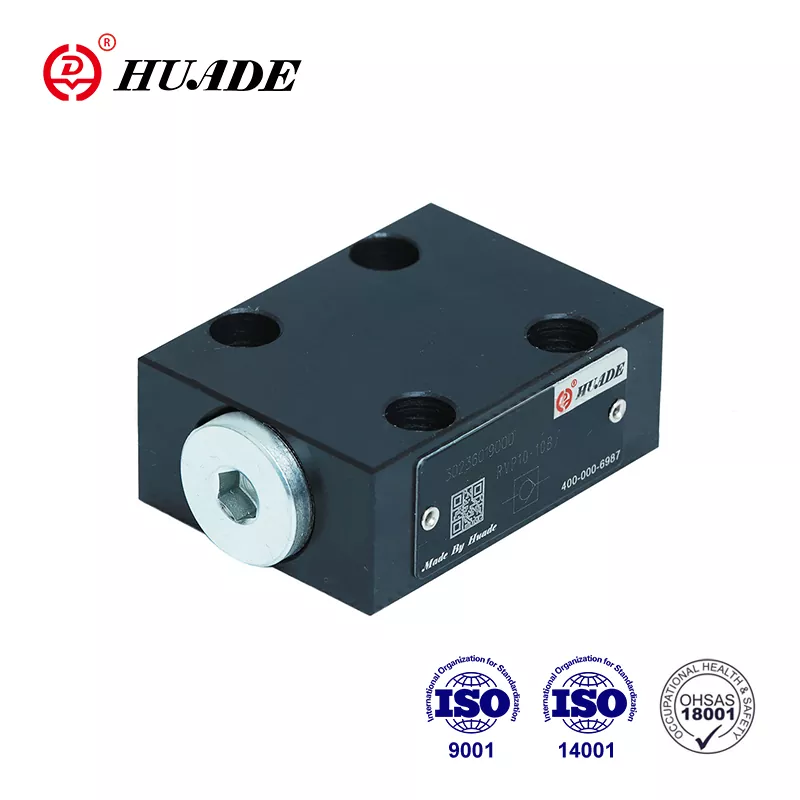

1979'dan bu yana 7 yılı aşkın bir süredir Rexroth ile işbirliği içinde olan Huade® çek valf RVP 25, uygun fiyatla Rexroth RVP 25 ile uyumludur. Dayanıklı çelikten yapılmıştır. Tüm Huade® ürünleri, yüksek kaliteyi sağlamak ve bir yıl garantiye sahip olmak için fabrikadan çıkmadan önce sıkı testlere tabi tutulur. Garanti süresi içerisinde onarımı ücretsizdir. Huade'nin ürünleri ISO9001, ISO14001 ve ISO45001 gibi uluslararası standartları karşılamaktadır. Huade® çek valfleri mühendislik ve inşaat makineleri, metalurji, takım tezgahları vb. alanlarda yaygın olarak kullanılmaktadır. Bu, Çin'deki eski bir ulusal markadır.
|
Teknik veriler |
|||||||||
|
Boyut |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Çalışma basıncı, maks (MPa) |
31.5 |
||||||||
|
Açma basıncı (MPa) |
0.05 |
||||||||
|
Basınç akışkanı |
mineral yağlar veya fosfat esteri |
||||||||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
||||||||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||||||||
|
Sabitleme konumu |
isteğe bağlı |
||||||||
Özellikler:
▶ Alt plaka bağlantısı
▶ Tek yönde sızdırmaz kapatma
Başvuru:
Çek valf RVP 25 esas olarak pompa çıkışında karşı basınç valfi ve baypas valfi olarak kullanılır.
RVP 25 tipi çek valf, çeşitli yüksek basınçlı endüstriyel ortamlarda kullanılabilir. Tercihen bir yöndeki akışı sızıntısız olarak kapatmak ve ters yönde serbest akışa izin vermek görevi vardır. Yapı şeması aşağıdaki gibidir. Temel olarak mahfaza (1), popet (2), baskı yayı (3) ve yay yuvasından (4) oluşur. Dış çapı üzerinden yönlendirilen popetin (2) stroku mekanik bir durdurucu ile sınırlandırılmıştır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.
Sembol
Yapı diyagramı
①Gövde ②Poppet ③Yaylı ④Yaylı koltuk
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
