Kompakt hidrolik sistemlerde hassas akış kontrolüne ihtiyaç duyduğunuzda Çek Valf Sandviç Plaka Z2S 10 güvenilir bir çözüm sunar. Bosch Rexroth'un pilot kumandalı bu çek valfi, yerden tasarruf sağlayan sandviç plaka tasarımında sızıntısız engelleme sağlar. Z2S 10, pozisyonu korumanın ve ters akışı önlemenin kritik olduğu küçük ve orta ölçekli hidrolik uygulamalara hizmet eder.
Z2S 10, Z2S serisindeki daha büyük modellerle aynı temel tasarım ilkelerini kullanır ancak boyut 10 tanımı, daha büyük CETOP 07 arayüzleri yerine CETOP 05 montaj modellerine uyduğu anlamına gelir. Bu daha küçük kaplama alanı, Çek Valf Sandviç Plakası Z2S 10'u mobil ekipmanlar, kompakt endüstriyel makineler ve alanın önemli olduğu uygulamalar için ideal kılar.
Temel Tasarım Özellikleri
Çek Valf Sandviç Plaka Z2S 10, pilot kontrolle birleştirilmiş yay yüklü bir popet mekanizması aracılığıyla çalışır. Basınç ileri yönde itildiğinde hidrolik sıvısı A1 portundan A2'ye veya B1'den B2'ye serbestçe akar. Valf elemanı yuvasını kaldırarak yağın minimum dirençle geçmesine izin verir. Akış tersine dönmeye çalıştığında, yay ve ters basınç popeti sıkıca yuvasına doğru zorlayarak herhangi bir sızıntıyı önleyen metalden metale bir conta oluşturur.
Z2S 10'u basit çek valflerden ayıran özelliği pilot çalıştırma kabiliyetidir. Pilot portu X veya Y'ye basınç uygulamak, vanayı blokaj yönünün tersine hidrolik olarak açar. Bu özellik, sistem tasarımınız gerektirdiğinde yüklerin kontrollü olarak azaltılmasına veya kasıtlı ters akışa olanak tanır. Pilot basıncı olmadan Çek Valf Sandviç Plakası Z2S 10, herhangi bir kayma veya sızıntı olmadan kilitleme işlevini süresiz olarak korur.
Z2S 10'un sandviç plaka konfigürasyonu yaklaşık 162 mm uzunluğunda ve 57 mm yüksekliğindedir. Valf, diğer hidrolik bileşenlerin arasına takıldığında yığın kalınlığınıza yaklaşık 25 mm ekler. Dört M8 cıvata ana montaj noktalarını sabitlerken, iki M5 cıvata yardımcı bağlantıları yönetir. Toplam ağırlık, spesifik modele ve seçeneklere bağlı olarak yaklaşık 2,8 ila 3,2 kilogram arasında değişir.
Bosch Rexroth, Z2S 10 valf gövdesini, korozyona dayanıklı yüzey işlemine sahip yüksek kaliteli dökme demir veya çelikten üretir. Standart versiyonda mineral bazlı hidrolik yağlara uygun NBR contalar kullanılır. Uygulamanız fosfat ester sıvıları veya diğer sentetik hidrolikleri gerektirdiğinde, parça numaranıza "V" işaretini ekleyerek FKM contalarını belirtebilirsiniz.
Teknik Özellikler
Çek Valfli Sandviç Plaka Z2S 10, daha büyük Z2S 16 muadili ile aynı şekilde 315 bar'a kadar maksimum çalışma basıncını karşılar. Bu 31,5 megapaskal derecesi, Z2S 10'un yüksek basınçlı hidrolik devrelerde bile güvenilir şekilde çalıştığı anlamına gelir. Maksimum akış kapasitesi, serbest akış yönünde dakikada 80 litreye ulaşır; bu, çoğu küçük ve orta ölçekli aktüatör ve hidrolik motora uygundur.
Z2S 10 için çatlama basıncı seçenekleri arasında 3, 5, 7,5 ve 10 bar ayarları bulunur. Bu çatlama basıncı, valf tamamen oturmadan önce ne kadar ters basınç oluşacağını belirler. Daha düşük çatlama basınçları, daha az basınç birikimiyle daha sıkı kontrol sağlarken, daha yüksek ayarlar, engellemeden önce daha fazla karşı basıncı tolere eder. Seçiminiz, uygulamanızın anında kapatılmasının gerekip gerekmediğine veya kapatma sırasında bir miktar basınç artışını karşılayıp karşılayamayacağına bağlıdır.
Çalışma sıcaklığı aralığı standart NBR contalarla -30°C ile +80°C arasındadır. FKM conta çeşitleri -20°C ila +80°C arasında çalışır. Bu sıcaklık sınırları çoğu endüstriyel ve mobil ekipmanın çalışma ortamını kapsar. Z2S 10'un düzgün çalışması için hidrolik sıvınızın viskozitesini saniyede 2,8 ile 500 milimetrekare arasında tutması gerekir.
Sıvı temizliği Çek Valf Sandviç Plaka Z2S 10'un güvenilirliğini önemli ölçüde etkiler. Bosch Rexroth, minimum temizlik standartları olarak NAS 1638 Sınıf 9 veya ISO 4406 20/18/15'i belirtir. Kirlenmiş yağ, sızdırmazlık yüzeylerine yerleşerek sızıntıya neden olabilecek veya valfin düzgün kapanmasını önleyebilecek parçacıklar taşır. Z2S 10'un yukarı akışında yeterli filtrelemenin kurulması, yatırımınızı korur ve tutarlı performans sağlar.
Z2S 10 tasarımındaki pilot alan oranları diğer Z2S serisi vanalarla benzer oranlara sahiptir. Pilot alanı ile bloke alanı arasındaki oran, mekanik avantaj yaratarak nispeten düşük pilot basıncının, yüksek sistem basıncına karşı vanayı açabilmesini sağlar. Bu tasarım, Z2S 10'u etkili bir şekilde çalıştırmak için ayrı yüksek basınçlı pilot kaynaklarına ihtiyacınız olmadığı anlamına gelir.
Ortak Uygulamalar
Mobil hidrolik ekipman sıklıkla Çek Valf Sandviç Plakası Z2S 10'u içerir. Kompakt ekskavatörler, nokta dönüşlü yükleyiciler ve tarım makineleri, valfin küçük boyutundan ve güvenilir engelleme işlevinden yararlanır. Yükleyici kovası malzemeyi yukarıda tuttuğunda Z2S 10, hidrolik hortumlar arızalansa veya operatör yanlışlıkla kontrol kollarını nötr konumlara getirse bile silindirin kaymasını önler.
Endüstriyel pres ekipmanı, şekillendirme işlemleri sırasında şahmerdan konumunu korumak için Z2S 10'u kullanır. Metal damgalama presleri, fren presleri ve sıkıştırmalı kalıplama makineleri, şekillendirme kuvvetleri uygulanırken tam pozisyonları tutan silindirlere ihtiyaç duyar. Çek Valfli Sandviç Plaka Z2S 10'un sıfır sızıntı özelliği, presleme döngüsü sırasında herhangi bir silindir hareketini ortadan kaldırarak bitmiş parçalarda boyutsal doğruluk sağlar.
Ağaç işleme makineleri, kelepçe ve tutma devreleri için Z2S 10'u içerir. CNC yönlendiriciler, kenar bantlama makineleri ve panel testereler, kesme işlemleri sırasında iş parçalarını sabitlemek için hidrolik kelepçeler kullanır. Sandviç plaka formatı, makine imalatçılarının çalışma masalarının altındaki sınırlı alanda birden fazla kenetleme devresini entegre eden kompakt valf manifoldları oluşturmasına olanak tanır.
Kaldırma tezgahları ve makaslı kaldırıcılar, yük taşıma güvenliği açısından Z2S 10'a güvenir. Bir kaldırma platformu işçileri veya yüksek konumlardaki malzemeleri desteklediğinde, Çek Valf Sandviç Plakası Z2S 10, ana yön valfinden bağımsız olarak silindir portlarını bloke ederek yedekli güvenlik sağlar. Kontrol valfleri arızalansa veya hidrolik hatlar kopsa bile Z2S 10 kontrolsüz inişi önler.
Daha küçük tonaj aralığındaki plastik enjeksiyon kalıplama makineleri, kalıp bağlama devreleri için Z2S 10'u kullanır. Valf, enjeksiyon ve soğutma döngüsü boyunca hassas kelepçe kuvvetini korur. Sandviç plaka montajı manifold tasarımını basitleştirir çünkü mühendisler birden fazla valf fonksiyonunu daha büyük yatay düzenlerde düzenlemek yerine dikey olarak istifleyebilirler.
Satın Alma ve Fiyatlandırma
Orijinal Bosch Rexroth Çek Valf Sandviç Plaka Z2S 10 ünitelerinin fiyatı genellikle yetkili distribütörler aracılığıyla 180 ila 280 ABD doları arasındadır. Resmi Rexroth kanalları eksiksiz teknik belgeler, garanti kapsamı ve uygulama mühendisliği desteğine erişim sağlar. Distribütör stokunda tutulan standart konfigürasyonlar için teslimat süreleri genellikle bir ila iki hafta sürer.
Airline Hydraulics ve [BuyRexroth.com](http://buyrexroth.com/) gibi uzman hidrolik tedarikçileri, özellikle Kuzey Amerika pazarı için envanter bulundurmaktadır. Bu distribütörler genellikle üç ila yedi gün içinde teslimat yapar ve birden fazla valf veya komple hidrolik sistem sipariş ettiğinizde paket fırsatlar sunabilirler. Fiyatları genellikle miktar ve konfigürasyona bağlı olarak 170 ila 260 dolar aralığındadır.
Avrupalı alıcılar Z2S 10'a yerel Bosch Rexroth servis merkezleri ve Almanya, Fransa, İtalya ve diğer pazarlardaki yetkili distribütörler aracılığıyla erişebilirler. Avrupa pazarlarındaki fiyatlandırma, Kuzey Amerika kaynaklarıyla benzer teslim süreleriyle yaklaşık 160 ila 250 avro arasında değişiyor.

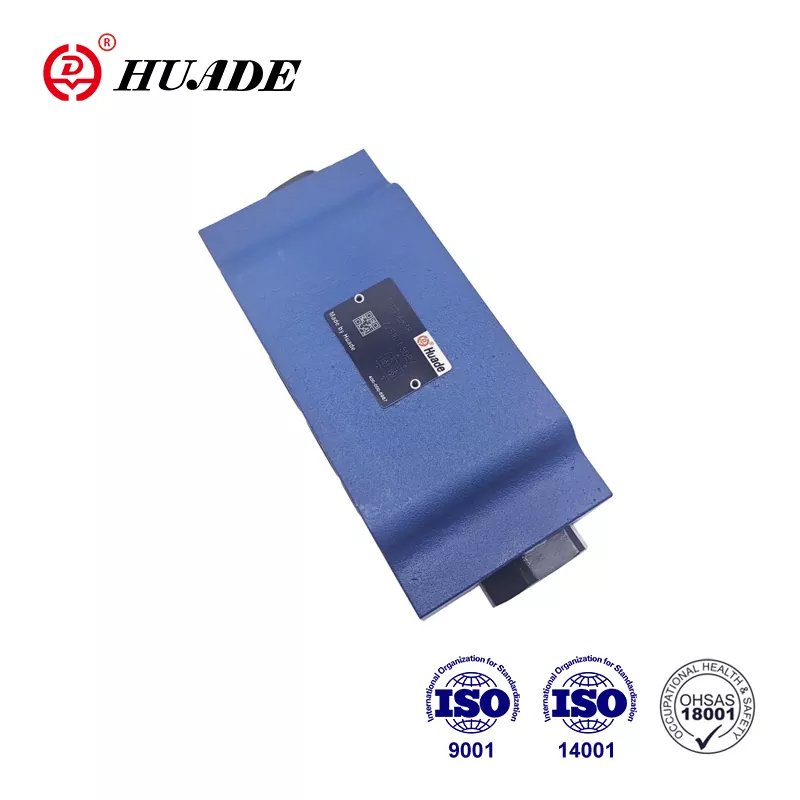

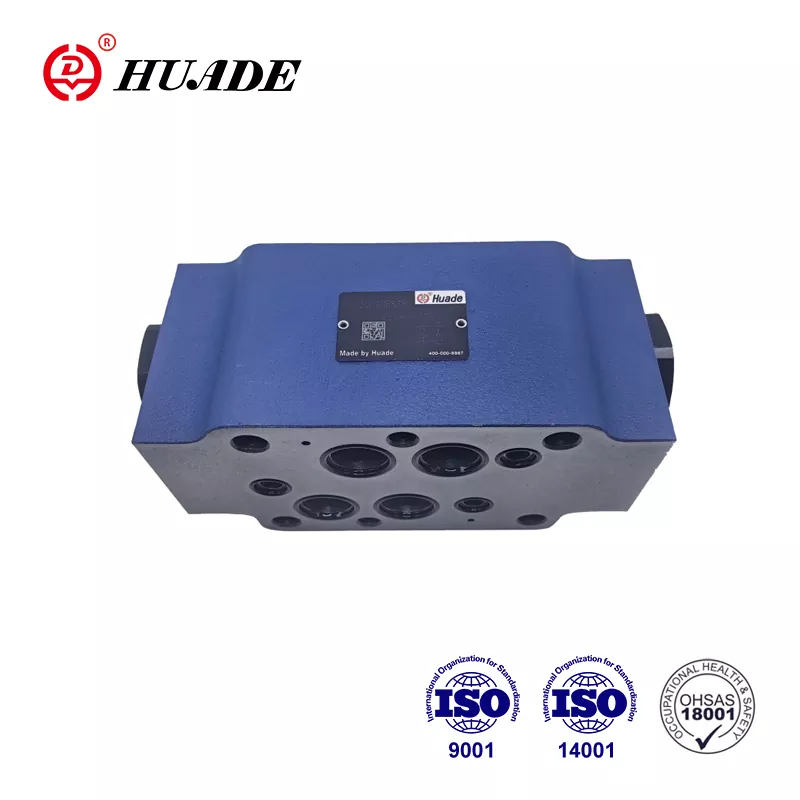

Alternatif üreticiler Çek Valf Sandviç Plaka Z2S 10'un uyumlu versiyonlarını üretiyor. Çinli üretici Huade Hydraulic, aynı CETOP 05 montaj modelini ve benzer özellikleri koruyan HD Z2S 10 serisini üretiyor. Bu alternatifler genellikle orijinal Rexroth ürünlerinden yüzde 25 ila 35 daha ucuzdur ve fiyatları 120 ila 200 dolar civarındadır. Bu ödün, azaltılmış teknik dokümantasyon ve daha az kapsamlı garanti desteğini içermektedir.
Z2S 10'u sipariş ederken seri adı, çatlama basıncı kodu ve conta malzemesi spesifikasyonu dahil parça numarasının tamamını doğrulayın. Mevcut 5X serisindeki NBR contalı 3 bar kırma basıncı valfi için tam parça numarası Z2S10-1-5X gibi görünebilir. "/V" eklenmesi FKM contalarını belirtirken engelleme konfigürasyonu (A, B veya AB) parça numarası dizisinde daha önce görünür.
Kurulum Yönergeleri
Çek Valf Sandviç Plaka Z2S 10'un Takılması, montaj yüzeyi hazırlığına dikkat edilmesini gerektirir. Birleşme yüzeyi Ra 0,8 maksimum pürüzlülüğe ulaşmalı ve yüzey uzunluğunun 100 mm'si başına 0,01 mm dahilinde düzlüğü korumalıdır. Bu özellikler isteğe bağlı öneriler değildir. Pürüzlü veya çarpık montaj yüzeyleri, sıfır sızıntılı çek valf kullanımının tüm amacını tehlikeye atan O-halka sızıntısına neden olacaktır.
Z2S 10, daha büyük Z2S modellerinden farklı olan belirli O-halka boyutlarını kullanır. A, B, P ve T ana bağlantı noktaları, 2 mm kesitli, 16 mm dış çaplı O-halkalar gerektirir. Pilot bağlantı noktaları X ve Y, 8 mm'ye 1,5 mm'lik daha küçük O-halkaları kullanır. Kurulumdan önce doğru O-halka kitine sahip olduğunuzdan emin olun çünkü yanlış boyutların kullanılması sızıntıyı ve olası kirlenme sorunlarını garanti eder.
Sandviç plaka kurulumlarında tork özellikleri önemli ölçüde önemlidir. Dört M8 montaj cıvatasını çapraz düzende 41 Newton metreye kadar sıkın. İki M5 yardımcı cıvatası 8,8 Newton metrelik tork gerektirir. Düşük torklama sızıntılara ve potansiyel valf kaymasına neden olurken, aşırı torklama alüminyum veya dökme demir valf gövdesinin eğrilmesine neden olabilir. Darbeli anahtarlar veya hissederek tahmin yapmak yerine her zaman kalibre edilmiş bir tork anahtarı kullanın.
Çek Valf Sandviç Plakası Z2S 10'u, tespit tespit pimleri montaj manifoldunuzdaki veya alt plakanızdaki deliklerle tam olarak hizalanacak şekilde konumlandırın. Bu dübel pimleri, basınç çevrimleri sırasında O-halkalarını kesebilecek yanal hareketi önler. Sızdırmazlığı bozabilecek metal talaşlarını, kirleri veya eski conta malzemelerini temizlemek için montajdan önce tüm montaj yüzeylerini iyice temizleyin.
Tüm cıvataları sıktıktan sonra, hidrolik sisteminizi temiz sıvıyla doldurun ve tam çalışma yükü uygulamadan önce aktüatörleri birkaç kez çalıştırın. Bu zorla girme prosedürü sıkışan havayı tahliye eder ve Z2S 10'un doğru şekilde çalıştığını doğrular. İlk çalıştırma sırasında O-halka contalarının çevresinde herhangi bir harici sızıntı olup olmadığını izleyin. İlk basınçlandırma sırasında ortaya çıkan küçük sızıntılar genellikle uygun olmayan cıvata torkuna veya yüzey kirliliğine işaret eder.
Sistem Entegrasyonunda Dikkat Edilecek Hususlar
Çek Valf Sandviç Plakası Z2S 10, tipik olarak bir yön kontrol valfi ile onun kontrol ettiği hidrolik aktüatör arasına monte edilir. Bu yerleşim, yön valfi nötr konuma hareket ettiğinde Z2S 10'un aktüatör portlarını bloke etmesine olanak tanır. Pilot portlar, yön valfinin çalışma portlarına bağlanarak, yön valfi boyunca herhangi bir kasıtlı akışın Z2S 10'u da uygun yönde açmasını sağlar.
Z2S 10'u kaldırma tablaları veya baskı silindirleri gibi dikey silindir uygulamalarına entegre ederken pilot port tesisatına dikkat edin. Pilot basıncı, hem çatlayan baskı yayının hem de valfi kapanmaya zorlayan sistem basıncının üstesinden gelmelidir. Yetersiz pilot basıncı, vananın açılmasını önleyecek ve hareket komutunu verdiğinizde bile aktüatörünüzün yerinde kilitli kalmasına neden olacaktır.
Z2S 10'da tank portu bağlantıları özel dikkat gerektirir. Y pilot portu genellikle tanka doğrudan veya yön valfinin tank portu aracılığıyla bağlanır. Vananın güvenilir bir şekilde kapanması için bu bağlantının gerçek atmosferik basınca ulaşması gerekir. Tank hattındaki herhangi bir karşı basınç, vananın tamamen kapanmasını önleyebilir ve bu da aktüatörün istenmeyen kaymasına neden olabilir.
Hidrolik sisteminizi boyutlandırırken Çek Valf Sandviç Plakası Z2S 10'daki basınç düşüşünü göz önünde bulundurun. Düzgün çalışan bir Z2S 10, serbest akış yönünde maksimum nominal akışta 3 bardan daha az basınç kaybı gösterir. Bu basınç düşüşü aktüatörünüzdeki mevcut kuvveti azaltır ve hidrolik yağınızda ısı üretir. Akış gereksinimleriniz için Z2S 10'un büyük boyutlandırılması, basınç düşüşünü en aza indirir ve sistem verimliliğini artırır.
Birden fazla Z2S 10 valfi, kompakt bir manifolddan birden fazla aktüatörü kontrol etmek için sandviç plaka konfigürasyonlarında bir araya getirilebilir. Bu modüler yaklaşım tesisatı basitleştirir ve ihtiyaç duyulan ayrı vana montaj konumlarının sayısını azaltır. Bununla birlikte, her ilave valf katmanı yığının yüksekliğini artırır ve uygun kurulum gerektiren O-halka contaların sayısını artırır.
Bakım Gereksinimleri
Çek Valf Sandviç Plaka Z2S 10, tasarım özellikleri dahilinde çalışırken nispeten az bakım gerektirir. Görev döngünüze ve çalışma ortamınıza bağlı olarak her altı ila on iki ayda bir denetim planlayın. Denetimler sırasında, O-halka contalarının etrafında herhangi bir harici yağ sızıntısı olup olmadığını kontrol edin ve yön valfleri merkezlendiğinde aktüatörlerin konumunu düzgün şekilde tuttuğunu doğrulayın.
Yavaş aktüatör hareketi komutu vererek ve düzgün, tutarlı hareketi onaylayarak pilot çalışmayı test edin. Sarsıntılı veya tereddütlü hareket, Z2S 10'un kirlenme veya yetersiz pilot basıncı nedeniyle tam olarak açılmadığını gösterebilir. Çatlama basıncı spesifikasyonunu artı pilot devredeki herhangi bir sürtünmeyi aştığını doğrulamak için çalışma koşulları altında X ve Y portlarındaki pilot basıncını ölçün.
Sızıntı gözlemleyip gözlemlemediğinize bakılmaksızın koruyucu bakım olarak O-halka contalarını her iki ila beş yılda bir değiştirin. NBR ve FKM conta malzemeleri zamanla termal döngü ve kimyasallara maruz kalma nedeniyle kademeli olarak sertleşir. Sertleşmiş contalar küçük yüzey düzensizliklerine uyum sağlama yeteneklerini kaybeder ve sonuçta sızıntıya neden olur. Contaları değiştirirken valf popeti ve yatak yüzeylerini çizilme, aşınma veya gömülü kirlenme açısından inceleyin.
Düzenli çalışma sırasında Çek Valf Sandviç Plakası Z2S 10'daki basınç düşüşünü izleyin. Zamanla artan basınç düşüşü, iç geçitlerde kirlenmenin oluştuğunu veya popet elemanının kısmen tıkandığını gösterir. Kademeli olarak artan basınç düşüşlerini göz ardı etmeyin çünkü bunlar, sonunda tamamen valf arızasına neden olacak sorunların geliştiğine işaret eder.
Pilot basıncı uygulandığında Z2S 10 serbest bırakılamazsa, öncelikle valf girişinde yeterli pilot basıncının olduğunu doğrulayın. Engellenen veya kısıtlanan pilot geçişleri sıklıkla serbest bırakma hatalarına neden olur. Tank bağlantılarının gerçekten kısıtlama olmadan atmosfer basıncına ulaştığını kontrol edin. Bu devreler düzgün bir şekilde kontrol edilmesine rağmen valf hala açılmıyorsa, iç kirlenme muhtemelen popet mekanizmasını sıkıştırmıştır.
Geri sızıntının meydana geldiği komple valf arızası, popetin veya yatağın sürekli hasar gördüğü anlamına gelir. Sisteminizin başka yerlerinden gelen metal parçacıkları sızdırmazlık yüzeylerine yerleşerek sıkı kapanmayı engelleyebilir. Bu noktada, sahada onarım yapmaya çalışmak yerine Z2S 10 valfinin tamamını değiştirin. Uygun sızdırmazlık yüzeyleri için gereken hassas işleme, sahada onarımı kullanışsız hale getirir.
Boyut 10 Alternatiflerinin Karşılaştırılması
Parker Hannifin, Z2S 10 ile benzer boyut aralıklarında pilot kumandalı çek valfler üretmektedir. Parker'ın CETOP 05 sandviç valfleri, biraz farklı iç tasarımlarla benzer özellikler sunar. Fiyatlandırmaları genellikle Bosch Rexroth seviyelerine uygundur, bu nedenle seçiminiz maliyet hususlarından çok mevcut sistem bileşenlerine ve distribütör ilişkilerine bağlıdır.
HYDAC, Z2S 10 ayak izine uygun ISO 4401-05 modellerine monte edilen sandviç plakalı çek valfler üretmektedir. HYDAC, korozyon direncini vurguluyor ve valf geçişleri sırasında hidrolik şoku azaltan ön açılma özelliklerine sahip çeşitler sunuyor. Fiyatlandırmaları Çek Valf Sandviç Plaka Z2S 10'dan yaklaşık yüzde 10 ila 15 daha yüksektir, ancak basınç artışlarına duyarlı uygulamalar bu primi haklı gösterebilir.
Huade HD Z2S 10, Çin'de üretilen doğrudan değiştirme seçeneğini temsil ediyor. Huade, önemli ölçüde daha düşük fiyatlarla satış yaparken aynı montaj boyutlarını, bağlantı noktası düzenlerini ve basınç derecelerini korur. Birçok kullanıcı, kesinti süresinin yönetilebilir sonuçlar doğurduğu, maliyete duyarlı uygulamalarda Huade valflerini başarıyla kullanıyor. Ancak kritik güvenlik sistemleri, Bosch Rexroth'un köklü kalite geçmişinden ve kapsamlı teknik desteğinden yararlanır.
Eaton Vickers, daha yüksek akış hızları için optimize edilmiş pilot çek valfler üretmektedir. Uygulamanız Z2S 10'un dakikada 80 litre sınırını zorluyorsa daha iyi akış özellikleri sunabilecek Vickers alternatiflerini göz önünde bulundurun. Montaj modellerinde benzer ancak aynı olmayan boyutlar kullanılır; bu nedenle sipariş vermeden önce uyumluluğu doğrulayın.
Sun Hydraulics, sandviç plaka tasarımlarına alternatif sunan kartuş tarzı pilotla çalıştırılan çek valfler üretmektedir. Sun kartuşları, Z2S 10'un doğrudan yerine geçmese de, farklı manifold tasarımlarıyla benzer işlevleri gerçekleştirebilir. Bu seçenek, retrofit uygulamalarından ziyade öncelikle yeni sistem tasarımları için anlamlıdır.
Seri Varyasyonları ve Parça Numaraları
Bosch Rexroth, Çek Valf Sandviç Plakası Z2S 10'u çeşitli serilerde üretmektedir. 5X serisi, madeni yağ uygulamalarına yönelik NBR contalı mevcut üretimi temsil etmektedir. 50 ve 60 gibi önceki seriler hala eski sistemlerde yer alıyor ancak yeni kurulumlarda, ileriye yönelik en iyi parça bulunabilirliği için 5X bileşenleri belirtilmelidir.
Parça numarasına "V" eklenmesi, standart NBR yerine FKM contalarını belirtir. Örneğin, Z2S10-1-5X mineral yağ keçeleri kullanırken Z2S10-1-5X/V, fosfat ester veya sentetik sıvılar için derecelendirilmiş FKM keçeleri kullanır. Bu ayrım, yangına dayanıklı hidrolikler veya çevre dostu biyolojik olarak parçalanabilen yağlar kullanan sistemler gibi uygulamalarda önemlidir.
Engelleme konfigürasyonu parça numarasında harf kodu olarak görünür. "A" yalnızca A bağlantı noktasındaki engellemeyi belirtir, "B" yalnızca B bağlantı noktasını engeller ve "AB" her iki bağlantı noktasını da engeller. Çoğu uygulama AB konfigürasyonunu kullanır çünkü çeşitli devre tasarımları için maksimum esneklik sağlar. Tek bağlantı noktalı engelleme, aktüatörün yalnızca bir tarafından tutulması gereken durumlarda özel amaçlara hizmet eder.
Çatlama basıncı sayısal bir kod olarak görünür: "1" 3 bar'ı, "2" 5 bar'ı, "3" 7,5 bar'ı ve "4" 10 bar'lık çatlama basıncını belirtir. Daha düşük çatlama basınçları daha sıkı kontrol sağlar ancak oturmadan önce daha fazla karşı basınca izin verebilir. Daha yüksek çatlama basınçları, sistem basıncı dalgalanmalarını daha iyi tolere eder ancak açılmak için daha fazla pilot basıncı gerektirir.
R900409844 veya R900481624 gibi tam parça numaraları, Bosch Rexroth'un sipariş sistemindeki belirli Z2S 10 konfigürasyonlarını tanımlar. Uygulamanız için tam olarak doğru valf özelliklerini aldığınızdan emin olmak amacıyla yedek parça siparişi verirken daima bu tam parça numaralarını kullanın. Genel açıklamalar veya eksik parça numaraları, yanlış konfigürasyonların alınmasına neden olabilir.
Yaygın Sorunları Giderme
Çek Valf Sandviç Plakası Z2S 10 yükü tutamadığında ve aktüatörün sürüklenmesine izin verdiğinde, çeşitli nedenlerin araştırılması gerekir. Öncelikle pilot bağlantı noktalarının, valfi açan istenmeyen basınç almadığını doğrulayın. Çapraz bağlı pilot hatları veya sızdıran yön valfleri, bloke olmasını beklediğiniz anlarda bile Z2S 10'un açılmasına yetecek kadar basınç uygulayabilir.
Bir yağ örneği alıp parçacık sayımı için analiz ederek hidrolik sıvısındaki kirliliği kontrol edin. Çıplak gözle görülemeyen ince parçacıklar bile düzgün sızdırmazlığı engelleyebilir. Kirlilik seviyeleri ISO 4406 20/18/15 spesifikasyonlarını aşarsa sistem filtrelerini temizleyin veya değiştirin ve Z2S 10'un yukarı akışına daha ince filtreleme eklemeyi düşünün.
Dış sızıntı düzenlerini dikkatlice inceleyin. O-halka yuvalarının etrafındaki sızıntılar, contaların hasarlı olduğunu, cıvata torkunun uygun olmadığını veya montaj yüzeylerinin çarpık olduğunu gösterir. Valf gövdesinden yağ sızıntısı, valfin tamamen değiştirilmesini gerektiren iç hasara işaret eder. Gereken hassasiyet tipik atölye yeteneklerini aştığı için asla dahili bileşenleri sahada onarmaya çalışmayın.
Pilot basıncı uyguladığınızda Z2S 10 serbest kalmıyorsa, çalışma sırasında X ve Y pilot portlarındaki gerçek basıncı ölçün. Çatlama basıncı spesifikasyonunu aşan basınca ve pilot geçişlerdeki sürtünmeye ihtiyacınız var. Yetersiz pilot basıncı, tahliye arızalarının en yaygın nedenidir. Tıkanmış pilot hatlarını, küçük boyutlu pilot geçişlerini veya yön valfinizden gelen yetersiz basıncı kontrol edin.
Çalışma sırasında Çek Valf Sandviç Plakası Z2S 10'dan gelen olağandışı ses genellikle kavitasyon veya hava sürüklenmesini gösterir. Tank bağlantılarınızın uygun yağ seviyelerini koruduğunu ve emme hatlarının hava vermediğini doğrulayın. Kavitasyon hasarı, valf yuvasını ve popet yüzeylerini hızla tahrip edebilir ve tamamen değiştirilmesini gerektirebilir.
Gelecekteki Gelişmeler
Hidrolik sistem tasarımı, daha fazla izleme ve teşhis yeteneğine doğru ilerlemeye devam ediyor. Temel Çek Valf Sandviç Plakası Z2S 10 tamamen mekanik bir bileşen olarak kalırken, modern sistemler basınç sensörlerini ve konum dönüştürücülerini valf manifoldlarına giderek daha fazla entegre etmektedir. Bu sensörler, Z2S 10'un kendisinde değişiklik yapılmasını gerektirmeden valf çalışması ve sistem sağlığı hakkında gerçek zamanlı geri bildirim sağlar.
Elektro-hidrolik sistemlere geçiş, pilotla çalıştırılan çek valfler için yeni uygulamalar yaratıyor. Elektrikli aktüatörler hassas konumlandırmayı gerçekleştirirken, hidrolik devreler yüksek kuvvet desteği sağlar ve Z2S 10, güç kesintileri sırasında hidrolik konumları korur. Bu tamamlayıcı ilişki, hibrit güç sistemlerindeki kompakt çek valflerin kullanım örneklerini genişletmektedir.
Çevre düzenlemeleri hidrolik sıvı formülasyonlarında değişikliklere yol açmaktadır. Biyolojik olarak parçalanabilen yağlar ve düşük toksisiteli alternatifler, özellikle mobil ekipmanlarda ve çevreye duyarlı lokasyonlarda pazar payı kazanıyor. Gelecekteki Z2S 10 spesifikasyonları, mevcut NBR ve FKM seçeneklerinin ötesinde bu yeni akışkan türleri için özel olarak optimize edilmiş conta malzemelerini içerebilir.
Ekipman üreticileri ağırlığı azaltma ve verimliliği artırma arayışında olduğundan mobil hidrolikte minyatürleşme devam ediyor. Z2S 10 halihazırda kompakt uygulamalarda iyi bir performans sergiliyor ancak robotik ve hassas üretim ekipmanlarındaki mikro hidrolik sistemler için daha küçük modeller de ortaya çıkabilir.
Seçiminizi Yapmak
Çek Valf Sandviç Plaka Z2S 10'u seçmek, maksimum akış gereksinimlerinizi hesaplamakla başlar. Aktüatörlerinizin dakikada 80 litreden fazla suya ihtiyacı varsa, daha büyük Z2S 16 veya Z2S 22 modelleri uygulamanıza daha uygun olur. Dakikada 80 litrenin altındaki akışlar için Z2S 10, kompakt bir pakette optimum performans sağlar.
Daha sonra maksimum çalışma basıncınızı belirleyin. Z2S 10'un 315 bar değeri çoğu endüstriyel ve mobil ekipman uygulamasını destekler. Sisteminiz 150 barın altında çalışıyorsa, vananın kapasitesi dahilindesiniz demektir. 250 bar'a yaklaşan veya bu basıncı aşan sistemler, uygun filtreleme ve conta bakımı da dahil olmak üzere tüm sistem bileşenlerine dikkatli bir şekilde dikkat edilmesini gerektirir.
Montaj alanı kısıtlamalarınızı dikkatlice düşünün. Z2S 10 sandviç plaka istif yüksekliğine 25 mm ekler ve genel zarf 162 mm x 57 mm boyutlarındadır. Manifold veya valf montaj alanınızın, hidrolik bağlantılar ve bakım erişimi için yeterli açıklıkla bu boyutlara uygun olduğunu doğrulayın.
Sıvı uyumluluğu conta malzemesi seçimini belirler. Standart NBR contaları, endüstriyel ve mobil uygulamaların çoğunluğunu oluşturan petrol bazlı hidrolik yağlarla güvenilir bir şekilde çalışır. Fosfat ester sıvıları, sentetik hidrolikler veya biyolojik olarak parçalanabilen yağlar, parça numaranıza V tanımı eklenerek belirtilen FKM contalarını gerektirir.
Bütçe hususları, orijinal Bosch Rexroth bileşenlerini mi yoksa uyumlu alternatifleri mi seçeceğinizi etkiler. Valf arızasının yaralanmaya veya ciddi maddi hasara yol açabileceği kritik güvenlik uygulamaları, orijinal ekipmana verilen primi haklı çıkarır. Daha az talepkar uygulamalar, kabul edilebilir güvenilirlikten ödün vermeden Huade gibi üreticilerin maliyet açısından optimize edilmiş alternatiflerini kabul edebilir.
Çek Valfli Sandviç Plaka Z2S 10, kompakt hidrolik uygulamalarda kanıtlanmış performans sunar. Güvenilir engelleme, pilotla çalıştırılan serbest bırakma ve yerden tasarruf sağlayan sandviç plaka formatının birleşimi, onu mobil ekipmanlar, endüstriyel makineler ve özel üretim sistemleri için uygun hale getirir. Teknik özellikleri, kurulum gerekliliklerini ve bakım ihtiyaçlarını anlamak, bu valfi hidrolik devrelerinizde etkili bir şekilde devreye almanıza yardımcı olur.
