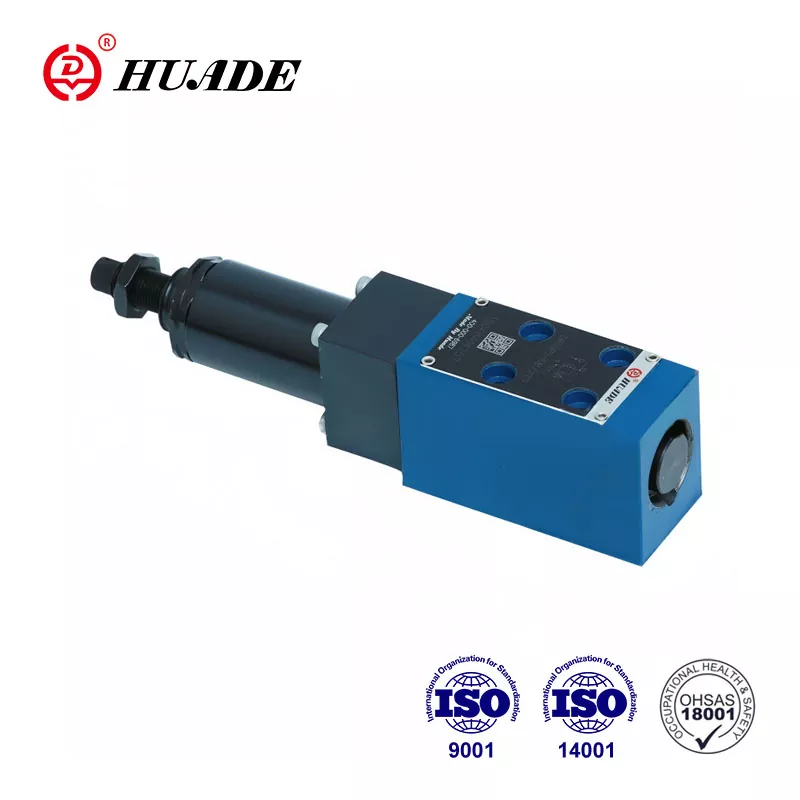

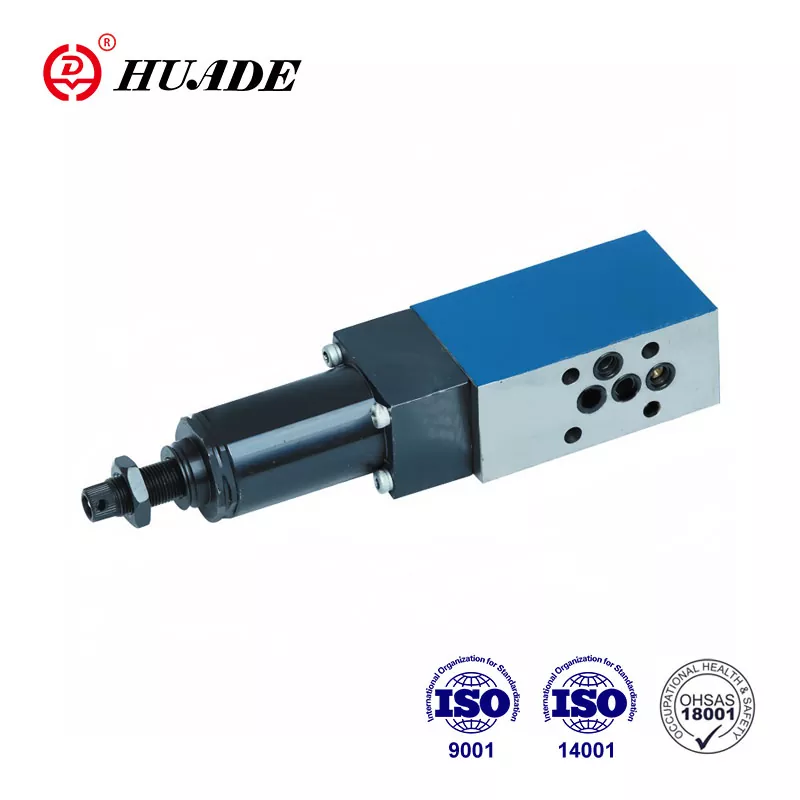

Hidrolik sistemdeki basıncı kontrol etmek için basınç indirgeme valfi DR 5 DP kullanılır. Rexroth teknolojisini tanıtmak nedeniyle, Huade® DR 5 DP Serisi Basınç Azaltma Valfleri aynı tip Rexroth'un yerini alabilir. Huade hidrolik, ürünlerinin yüksek kalitesini sağlamak için katı bir test sistemine sahiptir. Basınç kontrol vanaları serisi deniz hidrolik sisteminde yaygın olarak kullanılmaktadır.
|
Maks. Çalışan Basınç (Port P) (MPA) |
31.5'e kadar |
|
Maks. İkincil Basınç (Port A) (MPA) |
21.0'a kadar; 31.5'e kadar döndürülmeyen valf olmadan |
|
Maks. |
6.0'a kadar |
|
Max.flow (l/dk) |
15'e kadar |
|
Basınç sıvısı mineral yağı |
Mineral yağı (NBR contası için) veya fosfat ester (FPM contası için) |
|
Viskozite aralığı (mm ²/s) |
10 ~ 800 |
|
Basınç sıvısı sıcaklığı aralığı (℃) |
-30 ila +80 |
|
Kontaminasyon derecesi (UM) |
Sıvının izin verilen maksimum derecede kontaminasyon derecesi NAS 1638 Sınıf 9'dur. |
|
Ağırlık (kg) |
Yaklaşık 1.0 |
Özellikler:
▶ Alt plaka montajı
▶ 5 Basınç Dereceleri
▶ 4 Ayar Elementleri
. Döner düğme
. Altıgen ve koruyucu kapak ile vidayı ayarlayın,
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ Kontrol valfi, isteğe bağlı
▶ Din 24 340, Form D, ISO 5781 ve CETOP - RP 121H
Başvuru:
Basınç Azaltma Valfı DR 5 DP Sistem basıncını azaltmak için kullanılır.
Valf tipi DR5 DP, ikincil tarafta bir basınç tahliye fonksiyonuna sahip 3 yollu doğrudan çalıştırılan basınç indirgeme valfıdır.
İkincil basınç, basınç ayar elemanı (4) tarafından ayarlanır. Dinlenme sırasında, valf normalde açıktır ve basınç sıvısı Port Puss'dan A Port A'ya engellenebilir. A bağlantı noktasındaki basınç, aynı zamanda, sıkıştırma yayının (3) karşısındaki makara alanında bulunan kontrol hattı (6) aracılığıyla aynı zamandadır. A bağlantı noktasındaki basınç, sıkıştırma yayında (3) ayarlanan basınç seviyesini aştığında, kontrol makarası (2) kontrol konumuna geçer ve belirlenen basıncı port bir sabit tutar.
Kontrol ve pilot yağı, kontrol hattından (6) A bağlantı noktasından alınır.
A limanındaki basınç aktüatördeki dış kuvvetler nedeniyle hala artarsa, kontrol makarası (2) hala sıkıştırma yayına (3) doğru hareket eder.
Bu, kontrol yükü (2) üzerindeki kontrol arazisi üzerinden (8) tankta bir akış yolunun açılmasına neden olur. Daha sonra yeterli basınç sıvısı, basınçta daha fazla artışı önlemek için tanka akar.
Yay odası her zaman T (y) bağlantı noktası yoluyla harici olarak tank için boşaltılır.
A bağlantı noktasından P bağlantı noktasına serbest dönüş akışı için isteğe bağlı bir kontrol valfi (5) takılabilir.
DR 5 DP 3 10B'nin yapısı
DR 5 DP sembolleri
