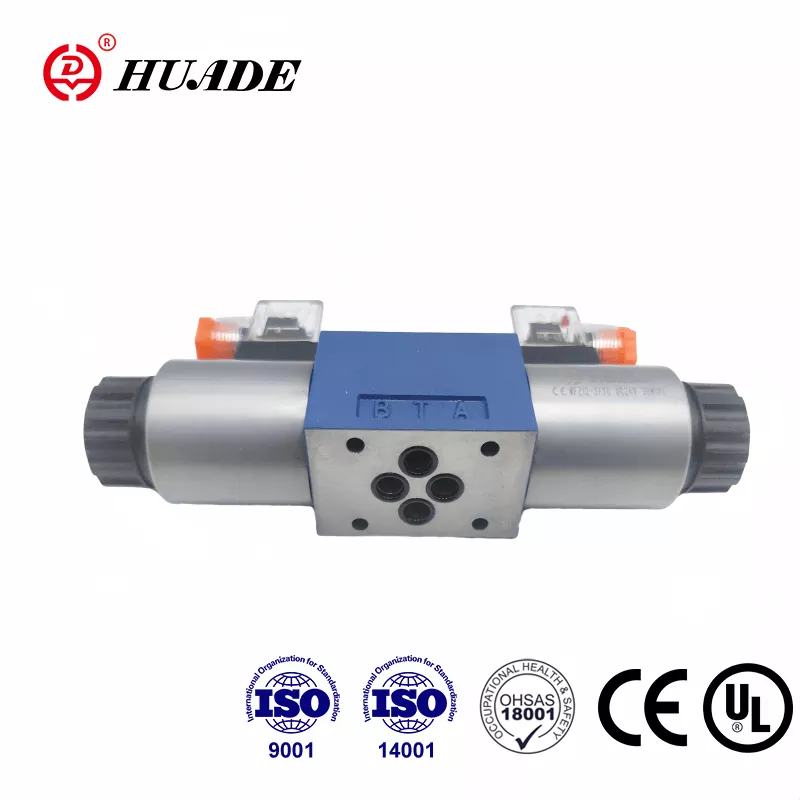

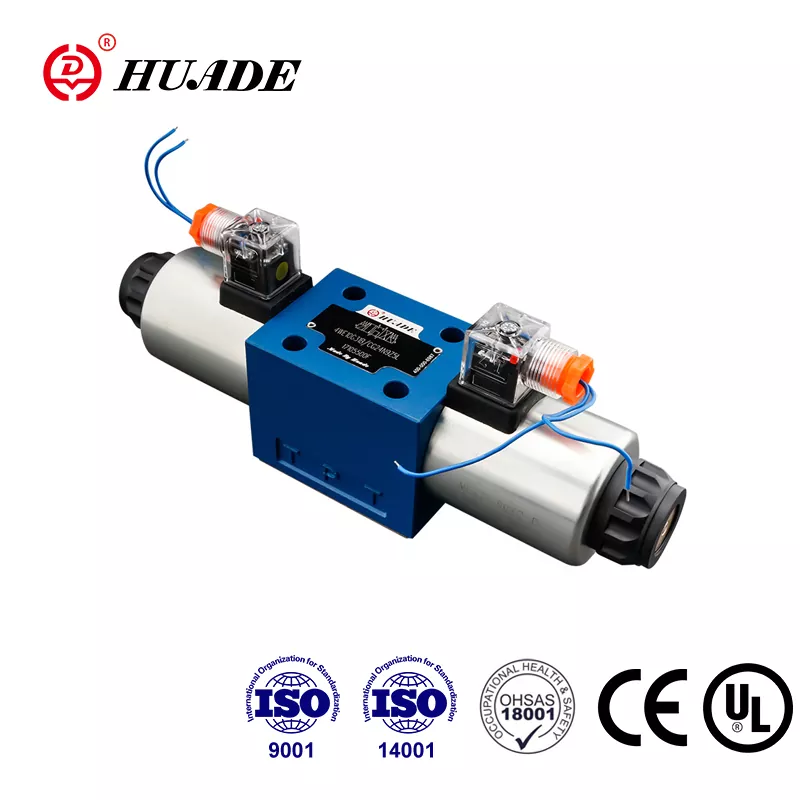

1979 yılında Çin ve Alman hükümetleri arasındaki stratejik ortaklık yoluyla kurulan Huade Hydraulic, Çin'in hidrolik endüstrisinde lider bir üretici haline geldi. Huade® yön makaralı valf tipi 4WE 10 E, Rexroth® aynı modelinin tamamen yerini alabilir. Huade, dünyanın her yerinden ithal edilen 750'den fazla gelişmiş üretim ekipmanıyla kaliteye büyük önem veriyor. 4WE 10 solenoid yön valfi serisi UL sertifikalarını geçmiştir. Bu hattaki benzer ürünlerden daha ileri teknoloji ve daha dayanıklıdır. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçmiştir. Huade® hidrolik yön valfleri, güvenilir performansı nedeniyle birçok ulusal teknik ve savunma ekipmanı dönüşüm projesinde yer almaktadır.
|
Çalışma basıncı maks. |
Bağlantı Noktaları A.B.P (MPa) |
31.5'e |
|
Bağlantı Noktaları T (MPa) |
16 |
|
|
Maksimum akış (L/dak) |
120 |
|
|
Kesit (anahtarlama konumu 0): |
Q sembolü ile nominal alanın yaklaşık %6'sı |
|
|
Basınç sıvısı |
Mineral yağlar (NBR conta için) veya fosfat ester (FPM conta için) |
|
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|
|
Viskozite aralığı (mm2/s) |
2,8~500 |
|
|
Ağırlık (kg) |
1 solenoidli valf |
5.1(DC),4.3(AC) |
|
2 solenoidli valf |
6.7(DC),5.1(AC) |
|
Özellikler:
▶ Standart versiyon olarak doğrudan solenoidle çalıştırılan yön spool valfi
▶ Çıkarılabilir bobinlere sahip ıslak pimli DC veya AC solenoidler
▶ Uzun ömür
▶ Mükemmel taslak
▶ İsteğe bağlı elle kumanda
▶ Bobinler, basınca dayanıklı hazne açılmadan değiştirilebilir
▶ Merkezi veya bireysel elektrik bağlantısı seçeneği
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Yön valfleri 4WE 10 temel olarak mahfazayı (1), bir veya iki solenoidi (2), kontrol makarasını (3) ve bir veya iki geri dönüş yayından (4) oluşur. Hareketsiz durumdayken kontrol makarası (3), geri dönüş yayları (4) vasıtasıyla (impuls makaraları hariç) merkezi veya başlangıç konumunda tutulur. Kontrol makarası (3) ıslak pin solenoidleri (2) tarafından çalıştırılmaktadır. Solenoidin (2) kuvveti kontrol makarasına (3) etki eder ve onu dinlenme konumundan istenilen son konuma hareket ettirir. Bu, P'den A'ya ve B'den T'ye veya P'den B'ye ve A'dan T'ye serbest akışa izin verir.
Enerjiyi kesen solenoidde (2) kontrol makarası (3) geri dönüş yayı (4) ile başlangıç pozisyonuna döndürülür.
Opsiyonel elle kumanda (5), kontrol makarasının (3) solenoidlere enerji verilmeden hareket ettirilmesine izin verir.
WE 10 30B serisinin yapı şeması
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakasız ürünler.
4. Vana sabitleme vidaları numune kitabına göre seçilmeli ve kullanılmalıdır.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
