50 ton kaldırma gücüne sahip olduğunu hayal edin bir düğmeye dokunarak veya büyük inşaat ekipmanlarını kontrol ederek milimetre hassasiyeti. Bu bilim kurgu değil - inanılmaz gerçeklik ile ilgilihidrolik istasyonlarDünyanın her gün işte!
Yükselen vinç binasından Yarının gökdelenleri hayat kurtaran kesin robotik silahlar üreten Tıbbi Cihazlar, Hidrolik Güç Birimleri (HPU), güçlendiren olmayan kahramanlardır Modern dünyamız. Bu olağanüstü makineler basit mekanik enerjiyi dönüştürdü Durdurulamaz hidrolik kuvvete, imkansızı mümkün kılar.
A hidrolik istasyon- olarak da bilinir Ahidrolik güç ünitesi, HPU Sistemi, veyahidrolik pompa istasyonu- endüstriyel ekipmandan çok daha fazlasıdır. Bu atan kalbi sayısız endüstri, insanların dağları hareket ettirmesine izin veren kuvvet çarpanı ve Geleceğimizi şekillendiren hassas araç.
Bu kapsamlı kılavuzda kilidini açacağız Bu mühendislik harikalarının arkasındaki sırlar. İster hevesli olun mühendis, meraklı bir öğrenci veya derinleştirmek için arayan bir profesyonel Bilgi, hidrolik istasyonların nasıl devrim yarattığını keşfetmek üzeresiniz sanayi ve onlarca yıl önce imkansız görünen olasılıklar yaratıyor.
Temel Tanım
Hidrolik istasyonu tam bir güçtür Hidrolik çalıştırmak için yüksek basınç altında sıvı (genellikle yağ) pompalayan sistem teçhizat. Güçlü bir su pompasına sahip olmak gibi, ancak su pompalamak yerine Bahçeniz için ağır makinelere güç vermek için özel yağ pompalar.
Hidrolik istasyonu birkaç anahtar içerir Birlikte çalışan parçalar:
Hidrolik pompa istasyonları her yerde Modern endüstri gerçekten olağanüstü bir şey sunuyorlar -inanılmaz Oldukça kompakt bir pakette güç. İşte bu HPU sistemleri Nasıl çalıştığımızı devrim yapmak:
Yüksek Güç Çıkışı: Küçük bir hidrolik istasyon, bir araba kaldırmak için yeterli güç üretebilir veya tonlarca malzeme hareket ettirin.
Kesin kontrol: Operatörler hızı ve kuvveti şaşırtıcı bir doğrulukla kontrol edebilir - hassas işlemler için mükemmel.
Güvenilirlik: Bakımlı hidrolik istasyonlar yıllarca büyük sorunlar olmadan çalışabilir.
Çok yönlülük: Bir hidrolik istasyon aynı anda birden fazla ekipman parçasına güç verebilir.
Hidrolik istasyonların arkasındaki bilim

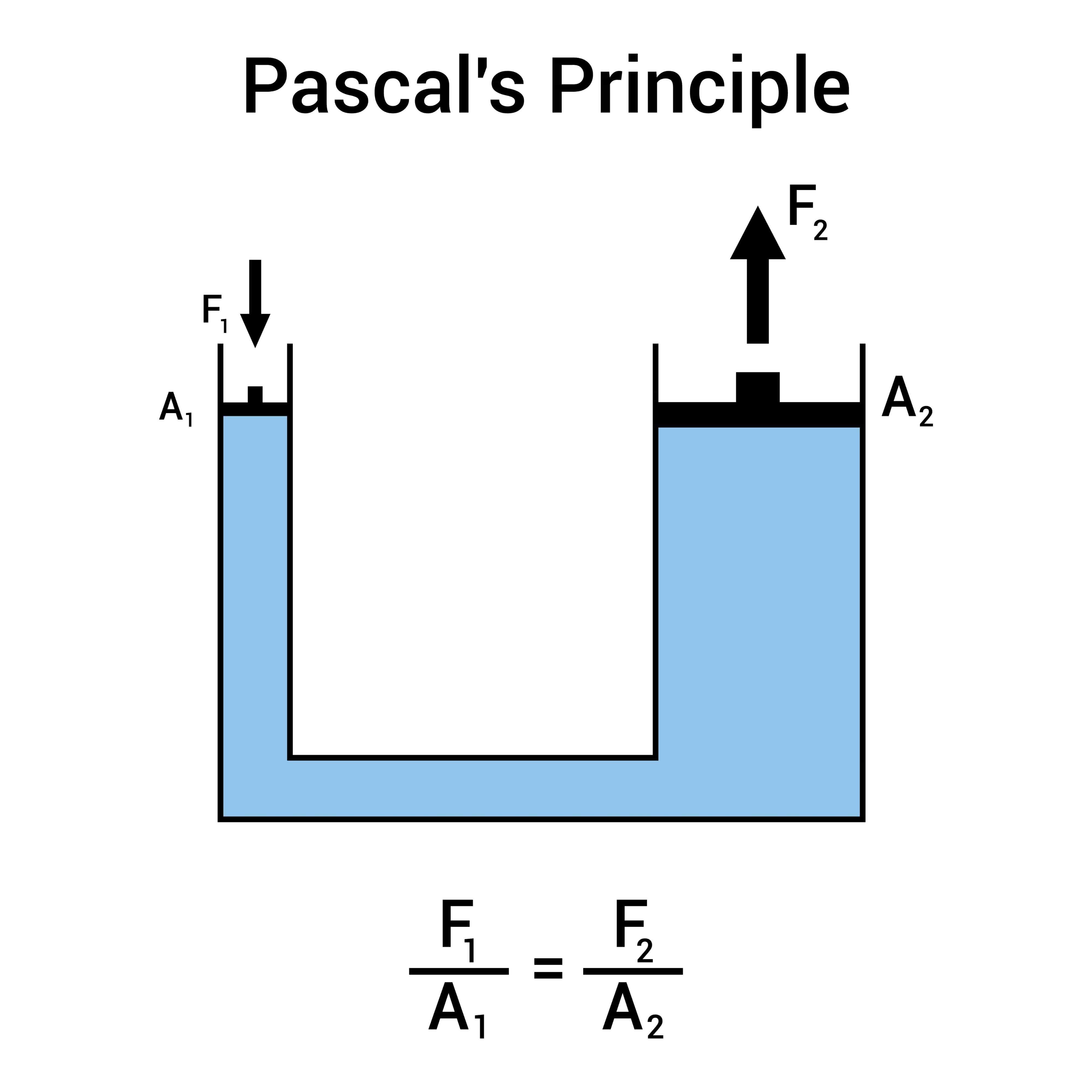

Pascal Yasası - Vakıf
Tüm hidrolik sistemlerPascal Kanun, 1600'lerde Fransız bilim adamı Blaise Pascal tarafından keşfedildi. Bu Yasa Kapalı bir sıvıya basınç uyguladığınızda (kapalı bir yağ gibi sistem), bu basınç her yöne eşit olarak yayılır.
İşte anlamanın basit bir yolu: Su balonunuz olduğunu hayal edin. Bir parçayı sıktığınızda, basınç gider Balon içindeki her yerde eşit olarak. Hidrolik sistemler bu prensibi kullanır transfer gücü.
Kuvvet nasıl çoğalır
Gerçek sihir hidrolik olduğunda olur sistemler çoğalır. İşte nasıl:
İki bağlı silindiriniz varsa - bir küçük ve bir büyük - ve küçük olanı aşağı itiyorsunuz, büyük olanı Çok daha fazla güçle yukarı itin. Değişiklik, büyük silindirin bir daha kısa mesafe.
Örnek: Eğer Büyük silindirin küçük olandan 10 kat daha fazla yüzey alanı vardır, 10 kat daha fazla güç üretin. Ancak mesafenin sadece 1/10'unda hareket edecektir.
Bu yüzden hidrolik krikolar ağır kaldırabilir Sadece küçük bir el pompası olan arabalar!
Hidrolik sıvı özellikleri
Hidrolik sistemlerde kullanılan sıvı değil sadece herhangi bir sıvı. Özel özellikleri vardır:
Sıkıcı olmayan: Havanın aksine (kolayca sıkıştırılır), hidrolik yağ Çok sıkıştırın. Bu, oluşturduğunuz tüm baskının doğrudan aktarıldığı anlamına gelir iş yapmak için.
Yağlama: Sıvı ayrıca tüm hareketli parçaları yağlar, aşınma ve yıpranmayı azaltır.
Isı transferi: Isıyı sıcak bileşenlerden uzaklaştırmaya yardımcı olur.
Stabil: İyi Hidrolik sıvı basınç ve ısı altında kolayca parçalanmaz.
Enerji üretimi bileşenleri
Hidrolik pompaPompa, herhangi bir hidrolik istasyonun kalbidir. Hidrolik berbat Tanktan sıvı ve yüksek basınç altında iter. Üç ana var Türler:
Elektrik motoru veya motorBu, pompayı çalıştırmak için mekanik güç sağlar. Çoğu hidrolik İstasyonlar elektrik motorları kullanıyor çünkü:
Taşınabilir birimler veya dış mekan çalışmaları için, Benzin veya dizel motorlar yaygındır.
Hidrolik tankı (rezervuar)Tank hidrolik sıvı depolar ve çeşitli amaca hizmet eder:
Tank boyutu tipik olarak 2-3 katına eşittir. Pompanın dakikada akış hızı.
Kontrol ve Güvenlik Bileşenleri
Basınç tahliye valfiBu kritik bir güvenlik bileşenidir. Basınç çok yükseldiğinde Bu valf, sistemin hasarını önlemek için otomatik olarak açılır. Bu bir Bir düdüklü tencerede güvenlik valfi.
Yön kontrol vanalarıBu valfler hidrolik sıvının aktığı yerde kontrol eder. Yapabilirler:
Akış Kontrol VanalarıBunlar, hızını kontrol eden sıvının ne kadar hızlı aktığını düzenler Hidrolik aktüatörler. Daha fazla akış daha hızlı hareket anlamına gelir.
FiltrelerTemiz sıvı hidrolik sistemler için gereklidir. Filtreler Kaldır:
İzleme ve Kontrol Sistemleri
Basınç göstergeleriBunlar bir bakışta sistem basıncı gösterir. Operatörler bunları şu şekilde kullanır:
Sıcaklık SensörleriHidrolik sıvı çalışma sırasında ısınır. Sıcaklık Sensörleri Yardım Aşırı ısınmayı önleyin:
Elektronik kontrolörlerModern hidrolik istasyonlar genellikle şu bilgisayar kontrollerini içerir:
Tam çalışma döngüsü
Bir hidrolik istasyonun nasıl çalıştığını anlamak Tamamen yolculuğuyla sıvıyı takip ettiğinizde daha kolaydır:
1. Adım: Sıvı AlımıHidrolik pompa, tanktan sıvı çeken emme yaratır bir emme süzgeç yoluyla. Bu süzgeci, pompaya zarar verir.
2. Adım: BasınçlandırmaPompa sıvıyı sıkıştırır ve yüksekte sisteme iter basınç. 10.000 psi'ye kadar hafif çalışma için basınç 500 psi arasında değişebilir Ağır hizmet uygulamaları için daha fazlası.
Adım 3: Akış KontrolüBasınçlı sıvı, onu nereye yönlendiren kontrol vanalarından akar gerekli. Bu valfler hidrolik sıvı için trafik kontrolörleri gibi davranır.
4. Adım: İş PerformansıBasınçlı sıvı, hidrolik aktüatörlere (silindirlere veya motorlar) yararlı yapmak için hidrolik enerjinin mekanik enerjiye geri döndüğü yerlerde iş.
Adım 5: Dönüş akışıİş yaptıktan sonra sıvı geri dönüş yoluyla tanka geri akar filtreler. Bu filtreler çalışma döngüsü sırasında toplanan kontaminasyonu yakalar.
Adım 6: KoşullandırmaTankta, sıvı:
Açık ve Kapalı Döngü Sistemleri
Açık Döngü SistemleriAçık sistemlerde, sıvı kullanımdan sonra doğrudan tanka geri döner. Avantajlar şunları içerir:
Kapalı Döngü Sistemleri
Kapalı sistemlerde, sıvı doğrudan pompa ve aktüatörler arasında dolaşır.
Avantajlar şunları içerir:
Pompa Yapılandırması ile
Sabit yer değiştirme sistemleriBu pompalar her rotasyonla aynı miktarda sıvı hareket ettirir. Onlar:
Değişken yer değiştirme sistemleriBu pompalar çıkış hacmini değiştirebilir. Sunuyorlar:
Güç Kaynağına Göre
Elektrikli Hidrolik İstasyonlar
Motorla çalışan hidrolik istasyonlar
Taşınabilirlik ile
Sabit hidrolik istasyonlar
Portatif hidrolik istasyonlar
Basınç derecelendirmesi ile
Düşük basınç (1.000 psi'nin altında)
Orta Basınç (1.000-3.000 psi)
Yüksek basınç (3.000 psi'nin üzerinde)
İnşaat ve ağır ekipman
Hidrolik istasyonlar sayısız güç İnşaat Makineleri:
Ekskavatör: Hidrolik istasyonlar bomu, kolu, kovayı ve rayları kontrol eder. Single Ekskavatör, farklı fonksiyonlar için birden fazla hidrolik devreye sahip olabilir.
Buldozerler: Bıçak kaldırma, olta balıkçılığı ve pist tahrik sistemlerinin tümü hidrolik güç kullanır.
Vinç: Hidrolik istasyonlar, kaldırma ve konumlandırma için pürüzsüz, hassas kontrol sağlar ağır yükler.
Beton pompalar: Yüksek basınçlı hidrolik sistemler betonu uzun hortumlardan iter kesin konumlara.
İmalat ve endüstriyel
Takım tezgahı: Hidrolik İstasyonlar Güç:
Malzeme kullanımı:
Tarım ve Çiftçilik
Traktörler: Modern traktörler: için hidrolik güç kullanır:
Hasat ekipmanı: Birleştirme, balya ve diğer çiftlik makineleri mahsul için hidrolik kullanıyor işleme ve kullanım.
Otomotiv ve ulaşım
Araç asansörleri: Her otomatik tamir atölyesi, çalışan hidrolik asansörlere bağlıdır. Hidrolik istasyonlar.
Çöp kamyonları: Hidrolik sistemler kaldırma ve sıkıştırma mekanizmalarını güçlendirir.
Damperli kamyon: Hidrolik istasyonlar boşaltma için kamyon yataklarını kaldırır ve alçaltır.
Deniz ve deniz
Gemi ekipmanı: Hidrolik İstasyonlar Güç:
Açık deniz platformları: Yağ kuleleri sondaj ve boru için büyük hidrolik sistemler kullanır elleçleme.
Havacılık uygulamaları
Uçak sistemleri: Hidrolik güç çalışır:
Hidrolik sistemlerin güvenilirliği uçuş güvenliği için gereklidir.
Anahtar Performans Metrikleri
Akış hızıDakikada galon (gpm) veya dakikada litre (LPM), akış hızı Aktüatörlerin ne kadar hızlı hareket ettiğini belirler. Daha yüksek akış daha hızlı çalışma anlamına gelir, ancak Daha büyük pompalar ve daha fazla güç gerektirir.
İşletme baskısı
İnç kare (psi) veya çubuk başına pound olarak ölçülen basınç, ne kadar
Sistemin üretebileceği zorla. Daha yüksek basınç daha fazla güç anlamına gelir, ancak gerektirir
daha güçlü bileşenler.
Güç GereksinimleriHidrolik güç (HP) şu şekilde hesaplanabilir:Hp = (akış × Basınç) ÷ 1714
Bu, sürmek için gereken motorun boyutuna yardımcı olur Pompa.
YeterlikToplam sistem verimliliği tipik olarak% 70-85 arasında değişir ve şunlara bağlıdır.
Yüksek güç / ağırlık oranıHidrolik sistemler, pound başına diğerlerinden daha fazla güç üretir güç kaynakları. Bu, ağırlığın önemli olduğu mobil ekipman için idealdir.
Kesin kontrolOperatörler, olağanüstü ile güç, hız ve konumu kontrol edebilir kesinlik. Bu hassasiyet hidroliği hassas operasyonlar için mükemmel hale getirir.
Doğrusal hareketHidrolik silindirler, Karmaşık mekanik bağlantılar.
Anında TersinirlikDiken, durmadan anında değiştirilebilir, aksine Debriyaj ve dişlilere ihtiyaç duyan mekanik sistemler.
Aşırı yük korumasıBasınç tahliye vanaları otomatik olarak aşırı yüklere karşı koruma sağlar, ekipman veya iş parçalarına zarar vermeyi önlemek.
Kendi kendine yağlamaHidrolik sıvı, tüm hareketli parçaları yağlar, aşınmayı azaltır ve bileşen ömrünü uzatma.
Dezavantajlar ve zorluklar
Akışkan sızıntılarıHidrolik sistemler şu sızıntılar geliştirebilir:
Sıcaklık hassasiyetiHidrolik sıvı özellikleri sıcaklıkla değişir:
Kontaminasyon hassasiyetiKüçük parçacıklar bile hassas bileşenlere zarar verebilir. Temiz sıvı gerekli ama gerektirir:
Başlangıç maliyetiHidrolik sistemler genellikle başlangıçta mekanik alternatiflerden daha pahalıya mal olur, ancak genellikle daha iyi uzun vadeli değer sağlarlar.
Bakım GereksinimleriDüzenli bakım esastır ve şunları içerir:
Önleyici bakım programı
Günlük Çekler
Haftalık Bakım
Aylık hizmet
Yıllık revizyon
Sistem aşırı ısınma Semptomlar: Yüksek sıvı sıcaklığı, azaltılmış performans, bileşen hasarıNedenler: Tıkalı daha serin, aşınmış pompa, yanlış sıvı viskoziteÇözümler: Soğutucu temizleyin, pompa koşulunu kontrol edin, sıvıyı doğrulayın spesifikasyon
Düşük sistem basıncı Semptomlar: Yavaş çalışma, zayıf kuvvet çıkışı, pompa gürültüsüNedenler: Yıpranmış pompa, basınç valfi problemleri, iç sızıntılarÇözümler: Test pompası Verimlilik, tahliye vanasını ayarlayın, sızıntıları bulun ve düzeltin
Kirlenmiş sıvı Semptomlar: Koyu veya bulutlu sıvı, bileşen aşınması, valf sorunNedenler: Zayıf filtreleme, su kontaminasyonu, bileşen bozulmaÇözümler: Sıvıyı değiştirin, filtreleri yükselt, kontaminasyonu bulun kaynak
Düzensiz operasyon Semptomlar: Sarsıntılı hareket, tutarsız hızlar, avcılıkNedenler: Sistemde hava, yıpranmış vanalar, kontamine sıvıÇözümler: Kanama hava, Servis vanalarını, filtrasyonu iyileştirin
Güvenlik Hususları
Basınç güvenliği
Akışkan güvenliği
Ekipman güvenliği
Aradaki fark nedir Hidrolik istasyonu ve hidrolik pompa?
Bu en yaygın sorulardan biri HPU sistemleri hakkında! İşte temel fark:
A hidrolik pompasadece bir Bileşen - akış ve basınç oluşturur. Bir arabadaki motor gibi düşünün.
A Hidrolik Güç Ünitesi (İstasyon)ki aşağıdakileri içeren eksiksiz bir sistem:
Bir araba motorunu karşılaştırmak gibi bir Tam Otomobil - Pompa gereklidir, ancak hidrolik istasyon Tam paket iş yapmaya hazır!
Tek bir hidrolik güç ünitesi çalışabilir mi Çoklu Makine?
Kesinlikle! Bu en büyüklerden biri Hidrolik pompa istasyonlarının avantajları. Düzgün boyutlu bir HPU sistemi güç verebilir:
Bu hidrolik istasyonları inanılmaz derecede yapar büyük işlemler için maliyet etkin.
Hidrolik güç birimleri ne kadar sürer?
Uygun bakım ile, bir kalite Hidrolik istasyonu 15-25 yıl veya daha fazla güvenilir bir şekilde çalışabilir! Bazı endüstriyel HPU sistemleri 30 yılı aşkın bir süredir çalışıyor. Kilit faktörler:
En güçlü hidrolik nedir İstasyon hiç inşa edilmiştir mi?
En güçlü hidrolik pompalardan bazıları İstasyonlar 1.000 GPM'yi aşan 10.000 psi ve akış hızı üretiyor! Bunlar Masif HPU sistemleri aşağıda kullanılır:
Bu endüstriyel devler güç üretebilir Özgürlük heykelini kaldırmaya eşdeğer!
Devrimci akıllı teknoloji Entegrasyon
IoT bağlantılı hidrolik güç birimleriModern hidrolik istasyonlar giderek daha fazla Nesnelerin İnterneti'ni içeriyor (IoT) Sensörler:
Öngörücü bakımMakine öğrenimi algoritmaları, ne zaman tahmin etmek için sensör verilerini analiz eder. Bileşenler başarısız olacak ve arızalardan önce bakım planlanmasına izin verecek meydana gelmek.
Uzaktan izlemeOperatörler, merkezi bir çoklu hidrolik istasyonu izleyebilir Konum, verimliliği artırmak ve kesinti süresini azaltmak.
Çevresel İyileştirmeler
Biyo bazlı hidrolik sıvılarYeni çevre dostu sıvılar sunar:
Enerji verimliliğiDeğişken hızlı sürücüler ve akıllı kontroller enerjiyi azaltabilir Geleneksel sistemlere kıyasla% 20-30 tüketim.
Gürültü azaltmaGelişmiş pompa tasarımları ve ses nemlendirmesi, gürültü kirliliğini azaltır çalışma ortamları.
Gelişmiş Malzemeler
Hafif bileşenlerYeni malzemeler hidrolik istasyonların daha kompakt olmasına izin verir ve Performansı korurken taşınabilir.
Daha uzun ömürlü mühürlerGelişmiş mühür malzemeleri daha uzun sürer ve daha geniş bir performans sergiler sıcaklık aralıkları.
Korozyona dayanıklı malzemelerDaha iyi malzemeler bakımı azaltır ve ekipman ömrünü uzatır, özellikle sert ortamlarda.
Pazar büyümesi ve fırsatları
Küresel Hidrolik Ekipman Pazarı önemli ölçüde büyümesi bekleniyor:
Yeni bir eşiğin üzerinde dururken Sanayi Devrimi, Hidrolik İstasyonlar sadece ayak uydurmakla kalmıyor, aynı zamanda suçlamayı yarına yönlendiriyor. Bu dikkate değer hidrolik güç birimleri Zamana test edilmiş fizik ve en son teknolojinin mükemmel bir füzyonunu temsil eder, şaşırmaya ve ilham vermeye devam eden olasılıklar yaratmak.
Etki her yerde: Şu anda, bunu okurken milyonlarca hidrolik pompa istasyonu dünyanın dört bir yanında sessizce çalışıyor. Altyapısını inşa ediyorlar Yarın, hayat kurtaran tıbbi cihazların üretmek, beslemek için yiyecek hasat etmek uluslar ve en derin okyanusları ve en yüksek gökyüzünü keşfetmek. Her HPU Sistemi insan yaratıcılığının bir kanıtı ve daha fazlasını elde etme sürecimizdir.
İnovasyon asla durmaz: 2025'in hidrolik istasyonları daha akıllı, daha temiz ve daha fazlası her zamankinden daha güçlü. Yapay zeka güdümlü öngörücü bakım ile çevre dostu Biyo-akışkanlar ve enerji tasarrufu sağlayan teknolojiler, bu sistemler sadece daha fazla değil Verimli - aktif olarak daha sürdürülebilir bir gelecek yaratmaya yardımcı oluyorlar.
Devrimdeki Rolünüz: İster mühendislik harikalarını hayal eden bir öğrenci olun, Bu inanılmaz makineleri sürdüren teknisyen veya Bir sonraki atılım projesi, bu heyecan verici hikayenin bir parçasısınız. Her doğru korunan hidrolik güç ünitesi, her yenilikçi uygulama, her güvenlik İyileştirme, insanlığın en büyük başarılarına başka bir bölüm daha ekler.
Gelecek çağırıyor: Onlardan önce kendi kendine teşhis eden hidrolik istasyonları hayal edin meydana gelir, sistem neredeyse hiç enerji harcarlar ve HPU teknolojisi Gelişmiş BT, görevlerin Mars'a olanakları sağlar. Bu fantezi değil - bu yörünge Bugün bizdeyiz.
Bir dahaki sefere bir inşaat vinçini görürseniz Gökyüzüne doğru uzanmak, bir şey yaratan hassas bir üretim robotu İnanılmaz veya görünüşte imkansız olan herhangi bir makine, unutmayın: Hidrolik istasyonların gücüne eylemde tanık oluyorsunuz. Görüyorsun Pascal yasası insan ilerlemesine dönüştü, mekanik enerji Rüyalar gerçek oldu.
Hidrolik güç yaşı çok uzak Over - Gerçek potansiyeline ulaşmaya yeni başlıyor.
