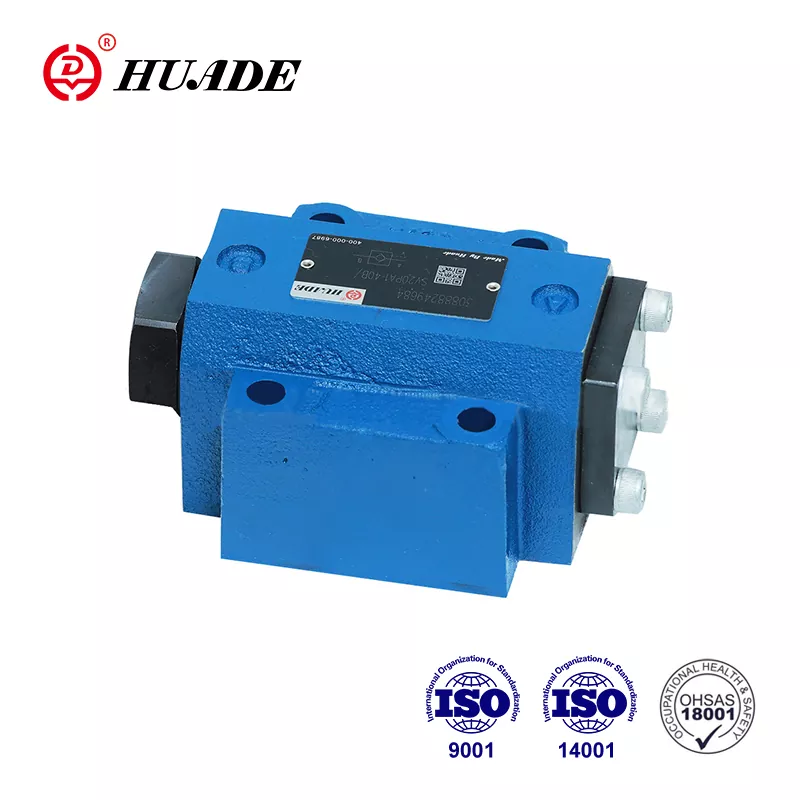

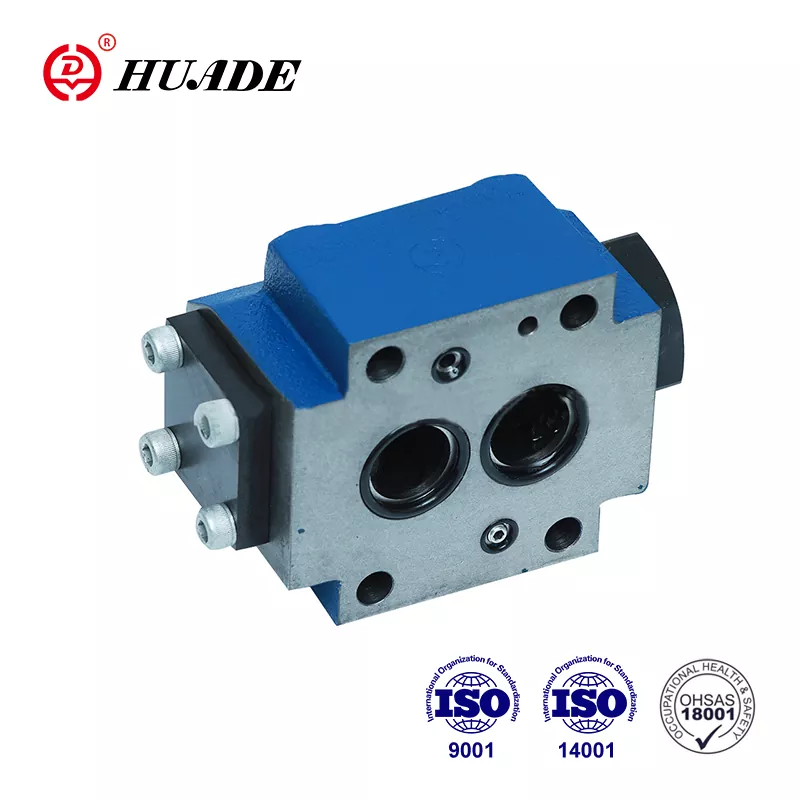

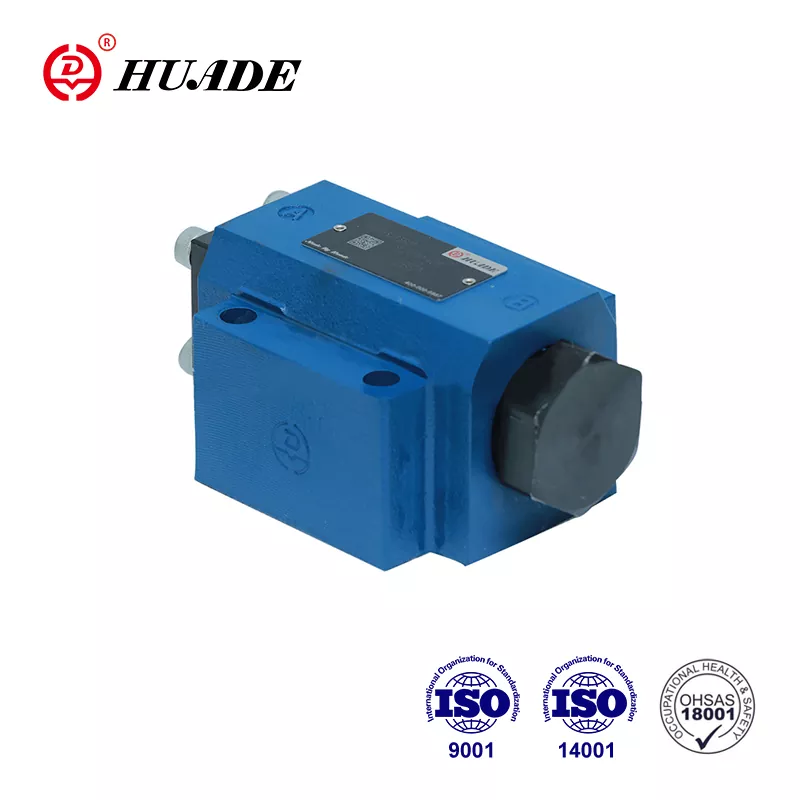

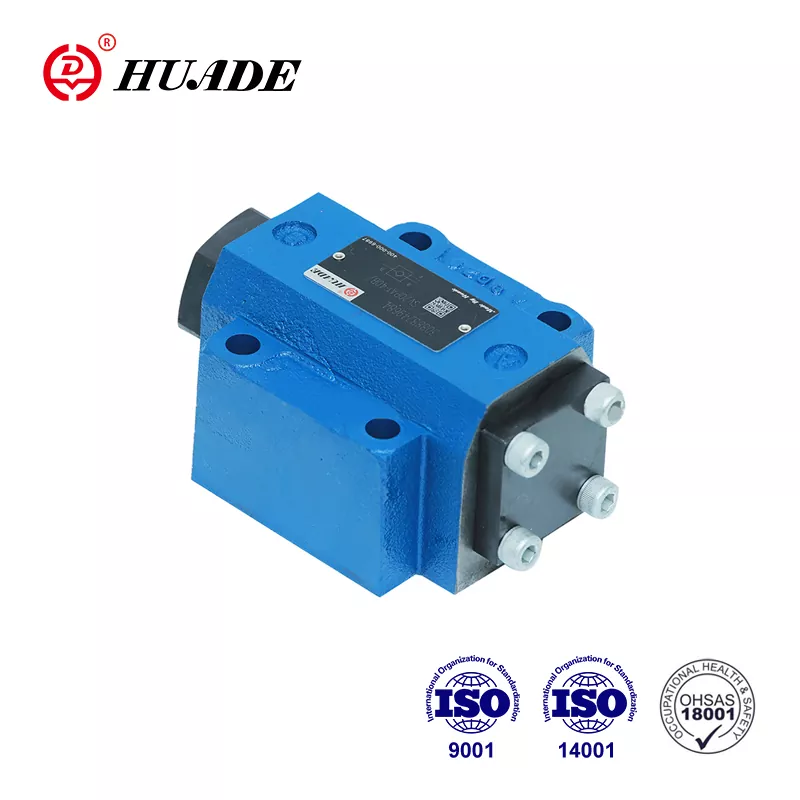

Huade Çin'de tanınmış bir markadır. Kurulduktan sonra Rexroth ile iki uzun vadeli işbirliği deneyimi yaşadı. Rexroth'un sunduğu SL serisinin tamamen yerini alabilir. Fiyatı daha makul. Huade® çek valfler SL serisi, kaliteli ve düşük fiyatla rekabetçidir. Huade kaliteye büyük önem veriyor. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade'nin hidrolik valfleri, üstün performansı nedeniyle askeri endüstride ve diğer alanlarda yaygın olarak kullanılmaktadır. Tüm Huade® çek valfleri standart kartonların yanı sıra su geçirmez plastik ambalajlarla paketlenecektir.
|
Teknik veriler |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Ağırlık |
alt plaka montajı (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
dişli bağlantı (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Kurulum konumu (㎫) |
İsteğe bağlı |
|||||
|
Akış yönü (㎫) |
A'dan B'ye ücretsiz, B'den A'ya açılma yoluyla |
|||||
|
Çalışma basıncı, maks.(㎫) |
0,5~315 |
|||||
|
Control pressure, max (㎫) |
0,5~315 |
|||||
|
Kontrol hacmi -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrol hacmi -port Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrol alanları -A1 alanı (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-alan A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-alan A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-alan A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Basınç sıvısı |
Mineral yağlar (NBR conta için) veya fosfat ester (FPM conta için) |
|||||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|||||
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|||||
Özellikler:
▶ akışkanla kontrol edilen çek valf
▶ Alt plaka montajı için, DIN 24 340'a uygun montaj modeli
▶ Alt plaka veya vidalı dişli bağlantı
▶ Sızıntı portlu veya sızıntı portsuz
▶ Ön açmalı veya açmasız
▶ Ön açmalı, sönümlemeli dekompresyonlu tip
▶ 4 açma basıncı
▶ Din 24 340 fom A, 1SO 4401 ve CETOP-RP 121H'ye taşıma modeli
Çek valfler SL, her iki yönde de alçak basınç sağlamak üzere açılabilen, popet tipi tasarımlı, hidrolik pilotla çalıştırılan çek valflerdir.
Bu vanalar, hat kopması durumunda yükün azalmasına veya hidrolik olarak kilitlenen aktüatörlerin sürünme hareketlerine karşı koruma sağlamak amacıyla, basınç altındaki çalışma devrelerinin izolasyonu için kullanılır.
Bu valfler temel olarak mahfaza (1), popet (2), baskı yayı (3), kontrol makarasından (4) ve isteğe bağlı olarak küresel popet valf (5) olarak ön açmadan oluşur.
Valf, yay kuvvetine ek olarak sistem basıncıyla popet (2) yuvasında tutularak A'dan B'ye ters yönde serbest akış sağlar.
Kontrol portu X'teki basınç bağlantısı aracılığıyla kontrol pistonu (4) sağa doğru hareket ettirilir. Bu, popeti (2) koltuktan iter. Artık vananın B'den A'ya akışı da olabilir.
Vananın kontrol pistonu (4) aracılığıyla düzgün bir şekilde açılmasını sağlamak için belirli bir minimum kontrol basıncı gereklidir.
Bu valfin ek bir ön açıklığı vardır. Kontrol portu X'teki basınç bağlantısı sayesinde kontrol pistonu (4) sağa doğru itilir.
Bu, önce topu (5) ve ardından popeti (2) koltuktan iter. Artık vananın B'den A'ya bir akışı da olabilir. Ön açılma nedeniyle, basınç altındaki akışkanın sönümlenmiş bir basıncı vardır. Bu sayede olası basınç şokları önlenir
Bu valfin işlevi prensip olarak SV valfiyle aynıdır. Aradaki fark, ilave sızıntı portu Y'dir. Bu sayede kontrol pistonunun (4) halka alanı A portundan ayrılır.
A portunda mevcut olan basınç, kontrol pistonunun (4) yalnızca A4 alanını etkiler.
SL tipi çek valfin kesit görünümü. .PB
(sızıntı portlu, ön açmasız)
