1979 yılında Çin ve Alman hükümetleri arasındaki stratejik ortaklık yoluyla kurulan şirket, Rexroth'un en son teknolojisini bünyesine kattı. Huade® kartuş valfi M-SR, aynı serideki Rexroth ürünlerine alternatiftir. Uygun maliyetlidir. Tüm ürünler fabrikadan çıkmadan önce sıkı testlere tabi tutulur ve su geçirmez ambalajla standart kartonda paketlenir. Bir yıllık garanti süresi içerisinde onarımı ücretsizdir. Huade, ISO9001, ISO14001 ve ISO45001 gibi uluslararası standartlara ulaştı. Huade® kartuş valfi M-SR güvenilir performansa sahiptir ve Çinli tüketiciler arasında zaten popülerdir. Çin'de tanınmış bir ulusal markadır.
|
Teknik veriler (bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!) |
|
|
Maks. basınç (MPa) |
31,5'e kadar |
|
Çatlama basıncı (MPa) |
Karakteristik eğrilere bakın |
|
Maks. akış (L/dak) |
Karakteristik eğrilere bakın |
|
İşletim sıvısı |
Mineral yağ veya fosfat esteri |
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|
Sıvı temizliği |
Maximum permissible degree of contamination of the pressure fluid is to NAS 1638 cass 9. We therefore recommend a filter with a minimum retention rate of β10≥75 |
Özellikler:
▶ Kollektör bloklarına dik açılı çekvalf kartuşu olarak montaj için
▶ Tek yönde sızdırmaz kapatma
▶ 6 açma basıncı, isteğe bağlı
Başvuru:
Esas olarak pompanın çıkışında karşı basınç ve yandan geçişli valfler olarak kullanılır.
4. Kartuş Valf M-SR'nin fonksiyonları, bölümü, sembolleri
M-SR tipi çek valf kartuşunun görevi, tercihen bir yöndeki akışı dozajlamak ve ters yönde serbest akışa izin vermektir.

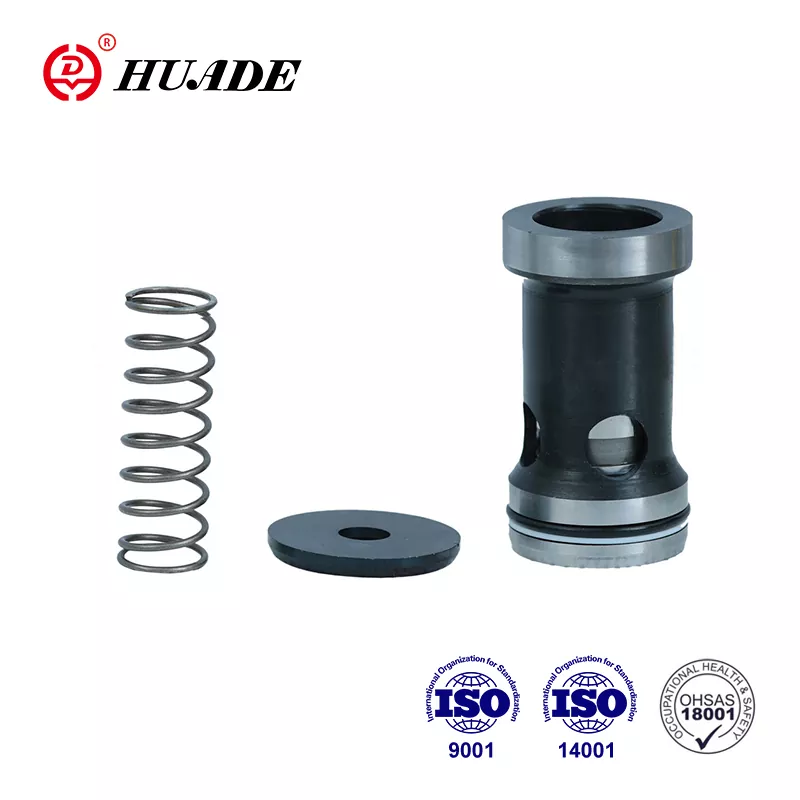

Valf kovanı (1), makara (2), yay yuvası (3) ve yayları (4) içeren valf.
Sembol
Yapı diyagramı
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
