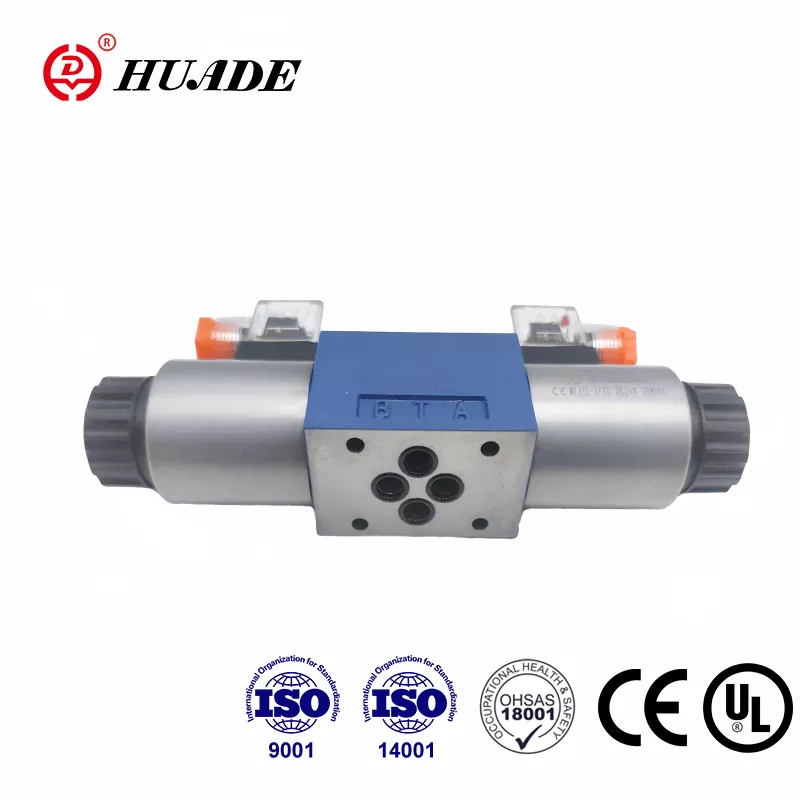

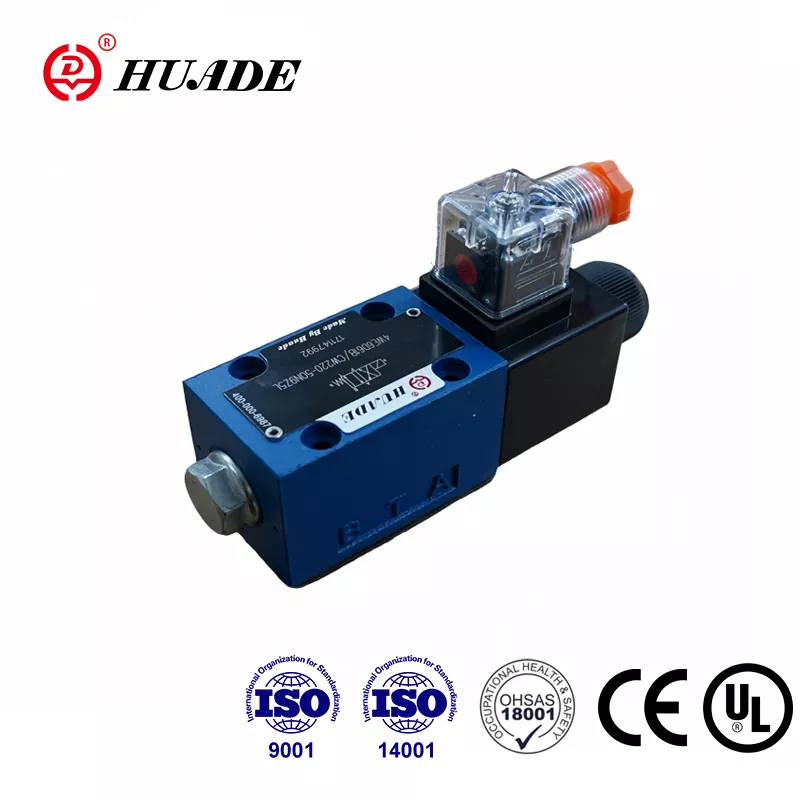

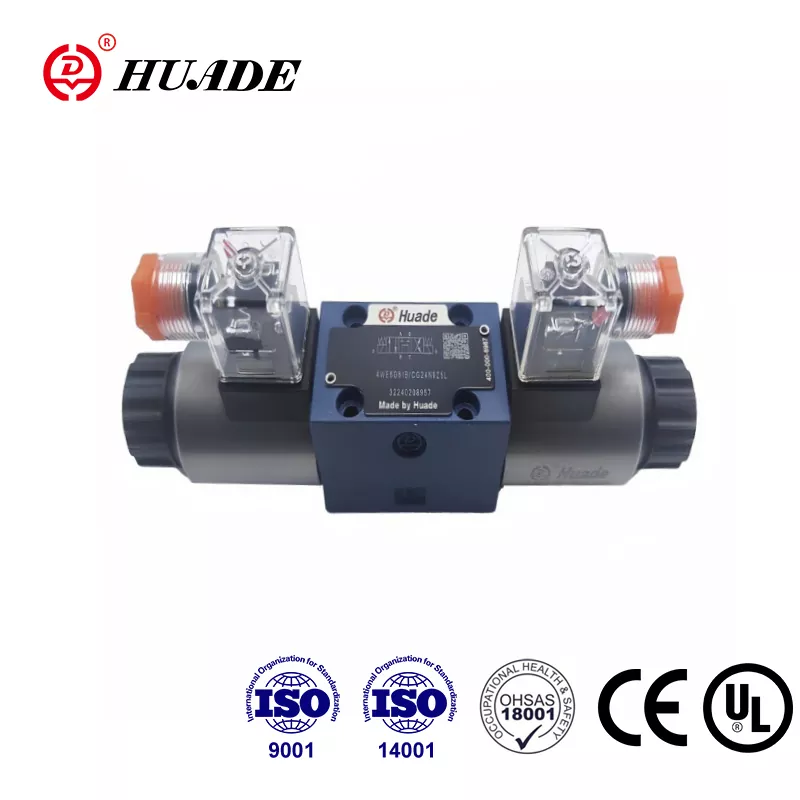

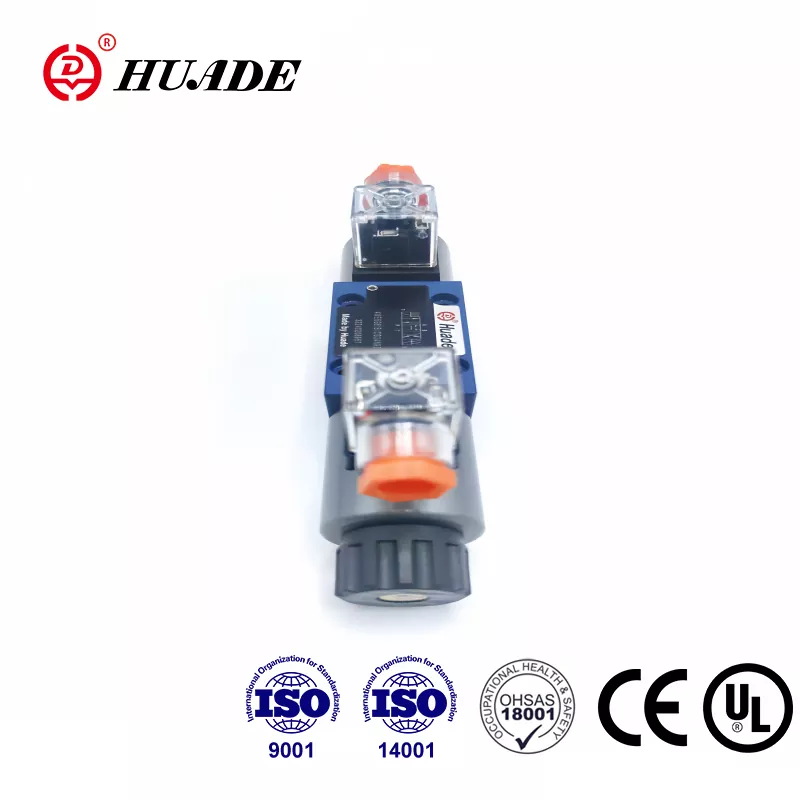

Beijing Huade Hidrolik Endüstriyel Grubu, hidrolik valf ve ekipmanların tasarımı, üretimi ve servisi konusunda uzmanlaşmış tanınmış bir devlete ait şirkettir. Huade® 4WE 6 J solenoid yön valfi, Rexroth ile 1979'dan itibaren iki kez uzun vadeli işbirliği yapılması nedeniyle Rexroth tarafından sunulan aynı modelin yerini alabilir. Solenoid yön valfi WE 6 serisi CE sertifikasını geçmiştir. Huade, her yön valfinin üstün performansa sahip olmasını sağlamak için kaliteye büyük önem vermektedir. Ar-Ge ve üretim yönetim sistemi ISO9001, ISO14001 ve ISO45001'i karşılar. Huade® hidrolik valfleri, istikrarlı performansı nedeniyle askeri endüstride ve Çin'deki diğer alanlarda yaygın olarak kullanılmaktadır. Çin'de güvenilir bir ulusal markadır.
|
Hidrolik |
|||
|
Maksimum çalışma basıncı Port A,B,P (Mpa) |
35,0'a kadar |
||
|
T Limanı (㎫) |
21(-);16(～) |
||
|
A ve B sembolleriyle T bağlantı noktası drenaj bağlantı noktası olarak kullanılmalıdır |
|||
|
Maks. akış (L/dak) |
80(-);60(～) |
||
|
Basınç sıvısı |
Mineral Yağlar veya Fosfat Ester |
||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||
|
Basınçlı sıvı sıcaklık aralığı （°C） |
-30~+80 |
||
|
Kirlenme derecesi |
NAS 1638 sınıf9'a göre hidrolik sıvının izin verilen maksimum kirlenme derecesi. |
||
|
Elektrik |
|||
|
Gerilim tipi |
DC |
Alternatif Akım 50/60Hz |
|
|
Mevcut voltajlar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Güç tüketimi (W) |
30 |
||
|
Tutma gücü (VA) |
- |
50 |
|
|
Açma gücü (VA) |
- |
220 |
|
|
Görev |
sürekli |
||
|
IS0 6403'e geçiş süresi |
AÇIK (ms) |
25 ila 45 |
10 ila 20 |
|
KAPALI (ms) |
10 ila 25 |
15 ila 40 |
|
|
DIN'e göre koruma |
IP 65 |
||
|
Anahtarlama frekansı (döngü/saat) |
15000'e kadar |
7200'e kadar |
|
|
Elektrik bağlantıları ile koruyucu iletken (PE) |
|||
Özellikler:
▶ Doğrudan solenoidle çalıştırılan yön makaralı valfin yüksek performanslı versiyonu
▶ Çıkarılabilir bobinli ıslak pimli DC veya AC solenoidleri
▶ Elle geçersiz kılma, isteğe bağlı
▶ Solenoid bobin 90° döndürülebilir
▶ Bobin değiştirilirken basınç geçirmez bölmenin açılmasına gerek yoktur
▶ Bireysel veya merkezi bağlantı olarak elektrik bağlantıları
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Solenoidle çalıştırılan 4WE 6 J tipi yön valfleri bir akışkanın başlatılmasını, durdurulmasını ve yönünü kontrol eder.
Yön kontrol valfleri 4WE 6 temel olarak mahfaza (1), bir veya iki solenoid (2), kontrol makarası (3) ve bir veya iki geri dönüş yayından (4) oluşur. Enerjisiz durumda kontrol makarası (3), geri dönüş yayları (4) (impuls makaraları hariç) aracılığıyla nötr veya başlangıç konumunda tutulur. Kontrol makarası (3), ıslak pin solenoidleri (2) aracılığıyla çalıştırılır. . Solenoidlerin (2) kuvveti, kontrol makarası (3) üzerindeki piston (5) aracılığıyla etki eder ve bunu nötr konumundan gerekli son konuma iter. Bu, P'den A'ya ve B'den T veya P'ye serbest akış sağlar. B'ye ve A'dan T'ye.
Solenoidin (2) enerjisi kesildiğinde kontrol makarası (3) geri çekme yayları (4) yardımıyla nötr konuma getirilir.
İsteğe bağlı elle kumanda (6), solenoide enerji vermeden kontrol makarasının (3) hareket etmesine olanak sağlar.
WE 6 61B serisinin yapı şeması
