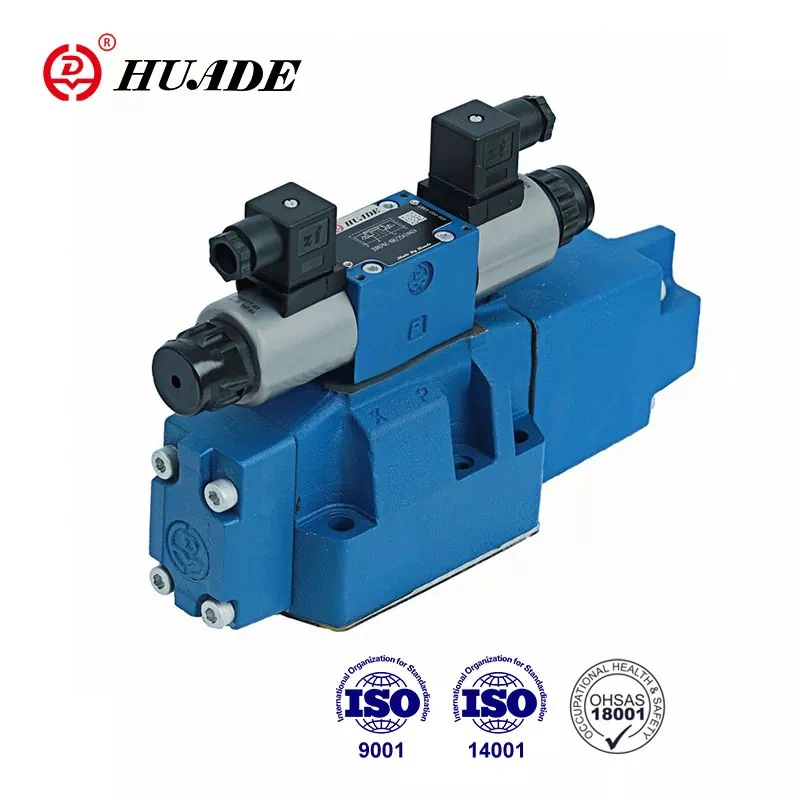

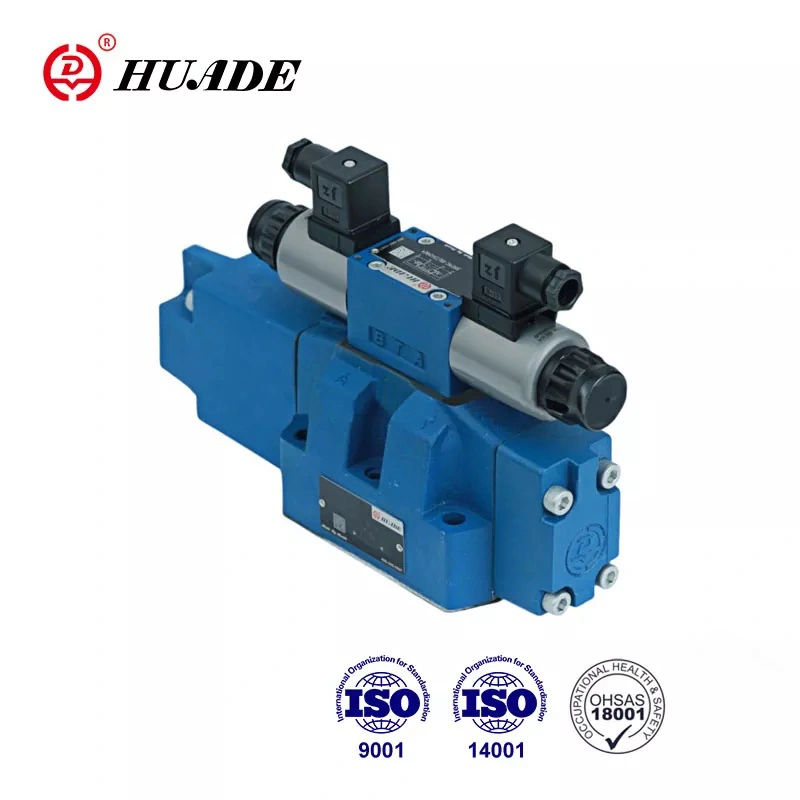

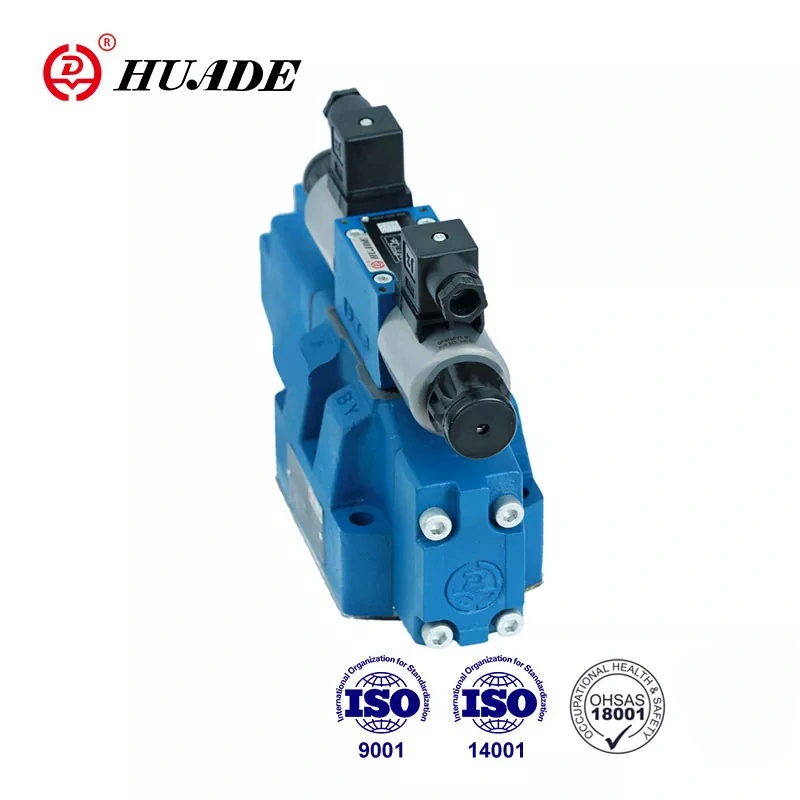

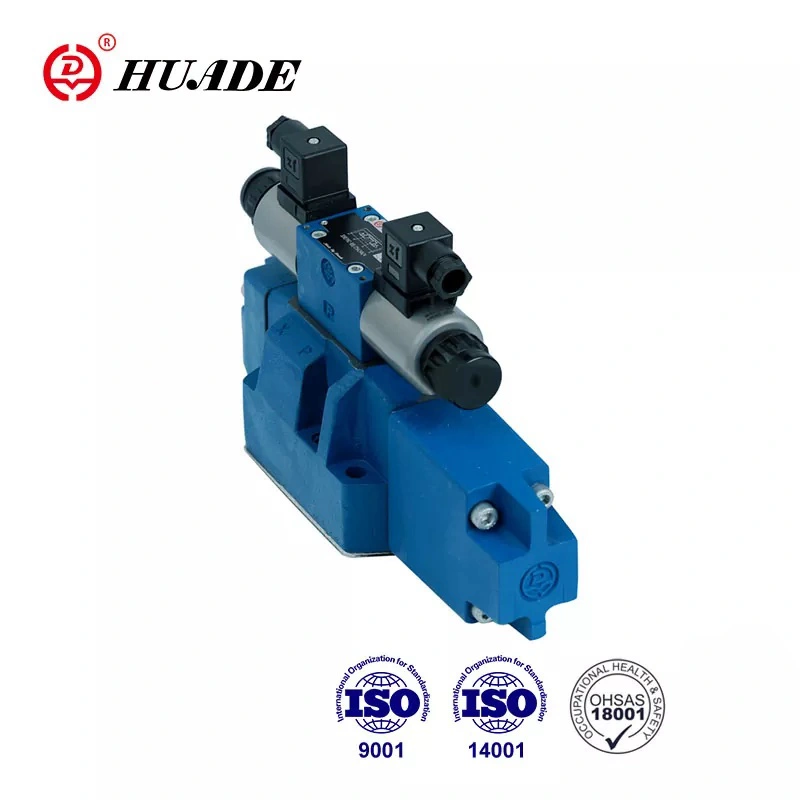

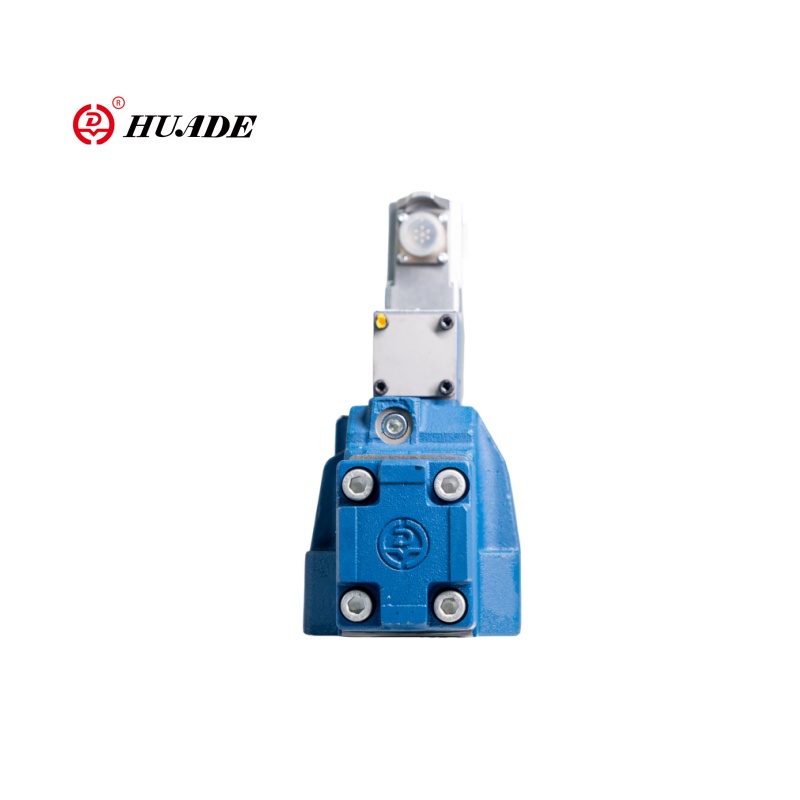

Oransal yön valfi 4WRZ, aynı çaptaki ortak yön değiştirme valfiyle aynı bağlantı boyutuna sahip olan plaka bağlantısını kullanır. Kurulumu ve hata ayıklaması kolaydır. Huade® 4WRZ oransal valfin ana valfi yay merkezlidir. Ana valf çekirdeğinde kayma yoktur, yüksek tekrarlanabilirlik ve iyi güvenilirlik vardır. Vana CE belgelidir.
|
Hidrolik veriler |
|||||
|
boyut |
10 |
16 |
25 |
32 |
|
|
pilot valf basıncı (MPa) |
harici pilot yağı beslemesi |
3 ila 10 |
|||
|
dahili pilot yağı beslemesi |
10'a kadar (10'un üzerinde ZDR6DP2-30B/75YM kurulmalıdır) |
||||
|
Ana valf basıncı (MPa) |
31.5 |
35 |
|||
|
Dönüş basıncı (MPa) |
T portu (harici pilot yağı dönüşü) |
31.5 |
25 |
15 |
|
|
T portu (dahili pilot yağı dönüşü) |
3 |
||||
|
Y bağlantı noktası |
3 |
||||
|
Pilot yağı hacmi(cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
X veya Y portundaki pilot yağ akışı (L/dak) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Ana vanadan akış (L/dak) |
270 |
460 |
877 |
1600 |
|
|
Histerezis (L/dak) |
6 |
||||
|
Tekrarlanabilirlik (%) |
3 |
||||
|
kirlilik derecesi(㎛) |
≤20 |
||||
|
Sıvı |
Mineral yağ(NBR conta için). Fosfat ester (FPM conta için) |
||||
|
Viskozite aralığı(mm²/s) |
2,8 ila 380 |
||||
|
Akışkan sıcaklık aralığı (°C) |
-20 ila +70 |
||||
|
Montaj konumu |
isteğe bağlı |
||||
|
Ağırlık (kg) |
tek solenoidli valf |
7.4 |
12.7 |
17.5 |
41.8 |
|
iki solenoidli valf |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Elektrik verileri |
||
|
Tedarik türü |
DC |
|
|
Solenoidin nominal akımı (A) |
0.8 |
|
|
Bobin direnci (Ω) |
soğuk (20°C'de) 19,5; max.valf, sıcak 28,8 |
|
|
Ortam sıcaklığı (°C) |
50 |
|
|
Bobin sıcaklığı (°C) |
150 |
|
|
Görev döngüsü |
Sürekli |
|
|
Pilot akımı (A) |
0.02 |
|
|
Yalıtım |
IP65 |
|
|
Birleşmiş |
1 rampa süresi ile |
VT-3000S30 |
|
5 rampa süresi ile |
VT3006S30 |
|
|
Elektrik bağlantısı |
Fiş bağlantısı |
|
Özellikler:
▶ Pilot WRZ oransal valf
▶ Alt plaka montajı için
▶ Bir hidrolik sıvının hem yönünün hem de akış hızının kontrolü için
▶ Yay merkezli. Makara kayması yok
▶ Kontrol alanlarında düşük basınç düşüşü
▶ Tek kaynaktan vana ve elektronik kontrol
▶ Oransal solenoid işletimi
▶ DIN 24 340 form A, ISO4401 ve CETOP-RP121H'ye göre taşıma modeli
Başvuru:
Tip 4WRZ oransal yön valfi, takım tezgahları, metalurji, hafif sanayi, madencilik, mühendislik vb. gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır.
4WRZ... valf tipleri oransal solenoidler aracılığıyla çalıştırılan 4 yollu valflerdir. Hidrolik sıvının yönünü ve akış hızını kontrol ederler.
Temel olarak pilot valf (3), ana valf (7) ile ana sürgü (8) ve merkezleme yayından (9) oluşurlar.
Solenoid 'B'ye enerji verilirse pilot makarası (4) sağa hareket ettirilir. Pilot yağı daha sonra P portundan dahili olarak veya X portundan pilot valf (3) aracılığıyla basınç odasına (10) 'harici olarak' beslenir. ) ve ana makarayı (8) elektrik akımının şiddetiyle orantılı bir mesafe kadar hareket ettirir. Ana makaradaki kısma kanalları artan akımla birlikte kademeli olarak açılarak hidrolik sıvının aktüatör portlarına akışını kontrol eder.
Elektrik sinyali kesildiğinde hem pilot makara (4) hem de ana makara (8) kontrol basıncı beslemesinden bağımsız olarak nötr konuma döner. Acil durum el operatörü, solenoidlere enerji vermeden pilot makara konumunun hareket etmesine izin verir
Oransal Yön Valfi 4WRZ'nin Yapısı
Pilot valf
Pilot valf, oransal solenoidle çalıştırılan 3 yollu basınç düşürücü bir valftir (tip 3DREP6). Kısma elemanı A ve B portuna takılıdır, daha fazla ayrıntı için 3DREP6 metnine bakınız.
Pilot valf tipi 3DREP6'nın yapısı
Oransal Yön Valfi 4WRZ Sembolü
