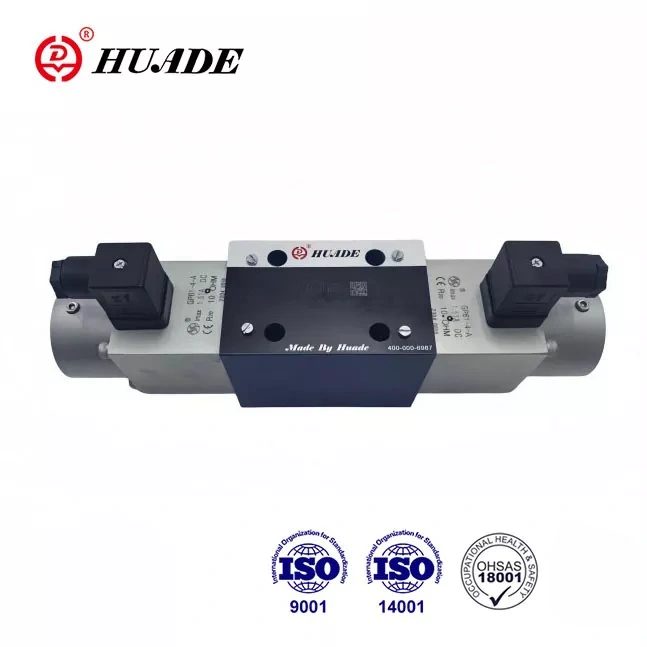

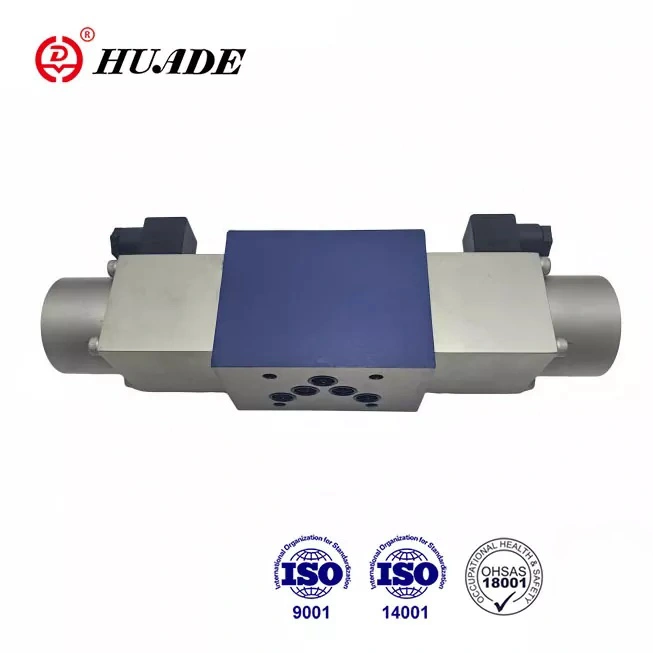

Tip 4WRA yön kontrol valfleri oransal solenoidler aracılığıyla doğrudan çalıştırılır. Yön ve akış kontrolü gerektiren çeşitli endüstriyel hidrolik ortamlarda yaygın olarak kullanılırlar. İki uzun vadeli işbirliği sayesinde Huade® oransal yön valfleri performans açısından Rexroth tarafından sunulan aynı ürünlerle eşleşebilir. Bu ürünün fiyatı nispeten düşüktür.
|
Hidrolik veriler |
|||
|
Boyut |
6 |
10 |
|
|
Çalışma basıncı (Mpa) |
bağlantı noktası A, B, P |
31.5 |
31.5 |
|
bağlantı noktası T |
16 |
16 |
|
|
Akış (L/dak) |
43 |
95 |
|
|
Kirlenme derecesi |
≤ 20 (önerilen ≤10) |
||
|
Histerezis (%) |
<6 |
<5 |
|
|
Tekrarlanabilirlik (%) |
<3 |
<2 |
|
|
Frekans tepkisi (-3dB, sinyal ± %100) (Hz) |
6 |
4 |
|
|
Basınç sıvısı |
Mineral yağ (NBR conta için), Fosfat ester (FPM conta için) |
||
|
Viskozite aralığı(mm²/s) |
3,8 ila 380 |
||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
||
|
Ağırlık(kg) |
Tek solenoidli valf |
1.75 |
5.9 |
|
İki solenoidli valf |
2.5 |
7.5 |
|
|
Elektrik verileri |
|||
|
Boyut |
6 |
10 |
|
|
Gerilim tipi |
Doğrudan voltaj |
Doğrudan voltaj |
|
|
Nominal gerilim (V) |
24V |
||
|
Solenoid başına maksimum akım (A) |
1.5 |
||
|
Solenoid bobin |
20°C'de soğuk değer |
5.4 |
10 |
|
Maksimum sıcak değer |
8.1 |
15 |
|
|
Ortam sıcaklığı °C |
+50'ye kadar |
||
|
Bobin sıcaklığı °C |
+150'ye kadar |
||
|
Vananın DIN 40 050'ye göre yalıtımı |
IP65 |
||
|
İlgili amplifikatör (köprü tipi 24 V doğrultucu) |
VT-3013S30 |
VT-3014S30 |
|
Özellikler:
▶ Hidrolik sıvının yönünü ve hacimsel akışını kontrol etmek için doğrudan çalıştırılan oransal valf
▶ Alt plaka montajı için
▶ Bir hidrolik sıvının hem yönünün hem de akışının açık döngü kontrolü için
▶ Yay merkezli kontrol makarası
▶ Kontrol alanlarında düşük basınç düşüşü
▶ Tek tedarikçiden hem vana hem de elektronik kontrol
Başvuru:
Tip 4WRA yön kontrol valfleri bir akışın yönünü ve miktarını kontrol etmek için kullanılır.
4WRA tipi yön kontrol valfleri temel olarak mahfaza (1), kontrol makarası (3), bir veya iki geri dönüş yayından (2) ve ek olarak bir veya iki oransal solenoidden (5) oluşur.
Tip 4WRA 6......10B/..... ve 4WRA 10......10B/.....(3 konumlu vana)
Solenoidlerin devreye girmemesi durumunda kontrol makarası (3), geri dönüş yayları (2) vasıtasıyla nötr konumda tutulur. Kontrol makarasının (3) çalıştırılması doğrudan oransal solenoid (5) aracılığıyla yapılır. Örneğin 'A' solenoidine enerji verilirse, kontrol makarasını (3) elektrik sinyaliyle orantılı olarak sağa doğru itecektir. Daha sonra bağlantılar P'den B'ye ve A'dan T'ye yapılır.
Bu sayede kontrol makarası (3), V şeklindeki olukların kademeli olarak açılmasını ve akışa geçmesini sağlar. Oransal solenoidin (5) enerjisi kesildiğinde, kontrol makarası (3) geri çekme yayı tarafından orta konuma getirilir. (2).
Oransal Yön Valfi 4WRA'nın Yapısı
Tip 4WRA ...A...10B ve 4WRA ...B...10B (2 konumlu vana)
Bu valfin işlevi 4WRA valf tipiyle aynıdır. Ancak yalnızca bir konumlu 2 konumlu yön valfidir.
oransal solenoid
Tip 4WRA, alt plaka montajını, yay merkezini ve kontrol alanları boyunca düşük basınç düşüşünü benimser.
Genellikle makine, hafif sanayi, metalurji, maden, uzay uçuşu ve diğer alanlarda kullanılırlar.
Oransal Yön Valfi 4WRA...A... ve 4WRA...B...'nin Yapısı
Oransal Yön Valfi 4WRA Sembolü
