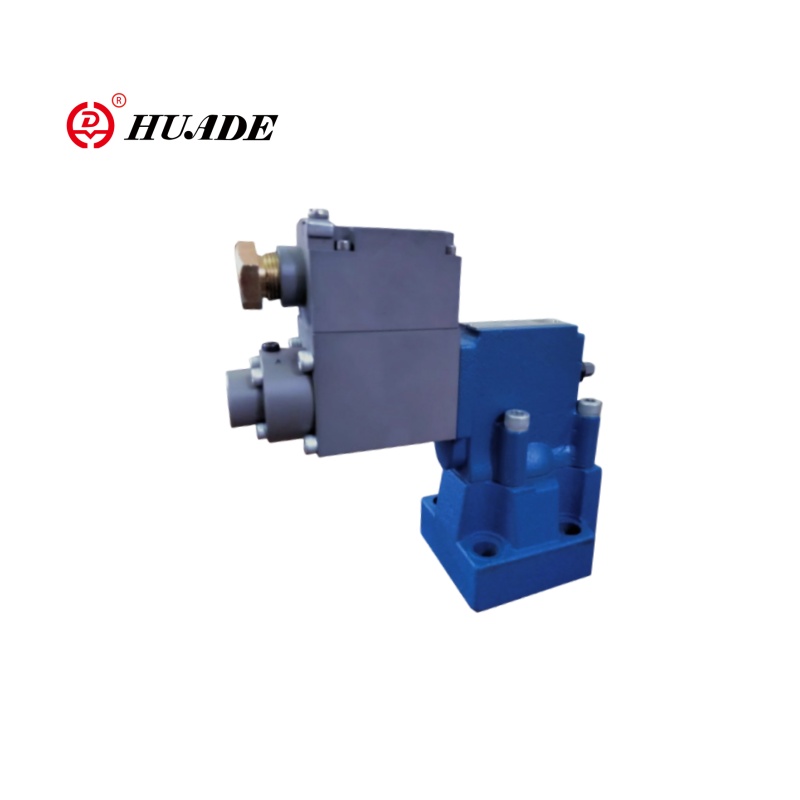

Patlamaya dayanıklı basınç tahliye vanası DBE ile karşılaştırıldığında, Valve DBEM serisi, yüksek dinamik yanıt ve akıllı gereksinimlere sahip senaryolar için daha uygundur. Çalışma Basıncı 50 ~ 315 bar, 600 L/dak (DBEM 32 modeli). Çalışma voltajı DC 24V'dir. Patlamaya dayanıklı basınç tahliye vanası DBEM, isteğe bağlı entegre bir dijital amplifikatör (OBE modülü), basitleştirilmiş kablolama ve bir eklenti valfi çekirdek yapısı ile entegre bir tasarım benimser, bu nedenle boru hattını bakım için sökmeye gerek yoktur.
| Sıvı | NBR ve FKM mühürü için uygun mineral yağı |
| FKM contası için fosfat ester | |
| Sıvı sıcaklık aralığı ℃ | -30 ila +80 (NBR Mühür) |
| -20 ila +80 (FKM mühür) | |
| Viskozite aralığı mm2/S | 2.8 ila 380 |
| Doğrusallık | ±% 3.5 |
| Tekrarlanabilirlik | ＜ ±% 2 |
| Elektrikli | |
| Güç kaynağı | DC |
| Min.soLenoid Current MA | 100 |
| Max.solenoid akım MA | 800 |
| Bobin direnci | 19.5Ω, 20 ℃, maks. |
| Çalışma durumu | Sürekli |
| Maks. Çevre sıcaklığı | +50 ℃ |
| Din 40 050'ye yalıtım | IP65 |
Özellikler:
-Sub-plaka montajı:
- Din 24 340 Form E ve ISO 6264
- Manifoldlarda kurulum için
- 4 basınç derecesi
- maks. Basınç sınırlaması, isteğe bağlı
- Amplifikatör tipi VT-2000 (ayrı olarak sipariş edilmelidir)
Başvuru:
Patlamaya dayanıklı basınç tahliye vanası DBEM, petrol ve gaz endüstrisinde, kimyasal ve farmasötik patlamaya dayanıklı sistemler, kömür madenleri ve yeraltı ekipmanları, gemiler ve deniz mühendisliğinde yaygın olarak kullanılmaktadır.
Örnek:
Patlamaya dayanıklı PLC → DBEM valfı (entegre OBE amplifikatörü) → Patlamaya dayanıklı basınç sensörü
↓
Profibus-DP otobüsü
Patlamaya dayanıklı basınç tahliye vanası DBEM, pilot tarafından çalışan basınç tahliye vanasıdır. Hidrolik sistemlerdeki basıncı elektrik sinyali ile sürekli olarak ayarlamak için kullanılır.

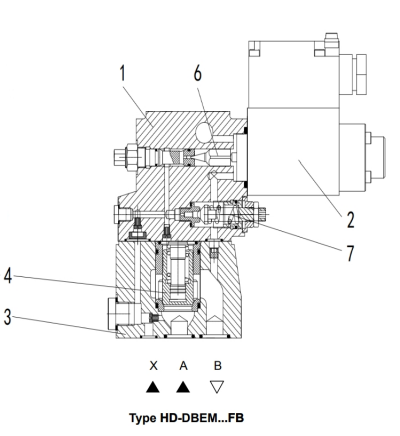

Temel olarak bu valfler, orantılı solenoid (2) ve ana valf (3) ile bir pilot valf (1) ve ana makara eki (4) ile oluşur.
HD-DBE yazın ... FB
Basınç sınırı elektrik akımı değeri ile ilişkilidir ve orantılı solenoid tarafından belirlenir (2). Sistem basıncı ana makaraya uygulanır (4). Aynı zamanda basınç, ana makaranın (4) yay yüklü tarafına ve pilot valf (1) üzerindeki orifice (5) yoluyla pilot poppete (6) uygulanır. Hidrolik kuvvet solenoid kuvvetini aşarsa, pilot poppet (6) açılır. Pilot sıvı tanka geri akabilir ve deliklerin neden olduğu basınç düşüşü ana makarayı etkiler (4). Ardından ana makara (4) kanalı pompadan tanka açar.
Hd-dbem type ... fb
İsteğe bağlı olarak valf, maksimum basınç güvenliği (yedekli basınç güvenliği) için ek bir yay yüklü pilot kontrol valfi (7) ile birlikte verilebilir.

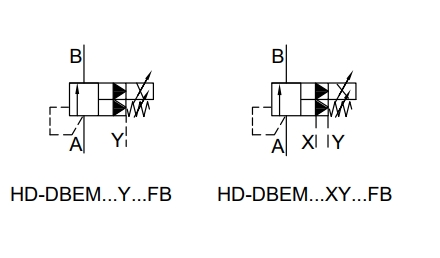

Sembolü Patlamaya dayanıklı basınç tahliye vanası dbem
