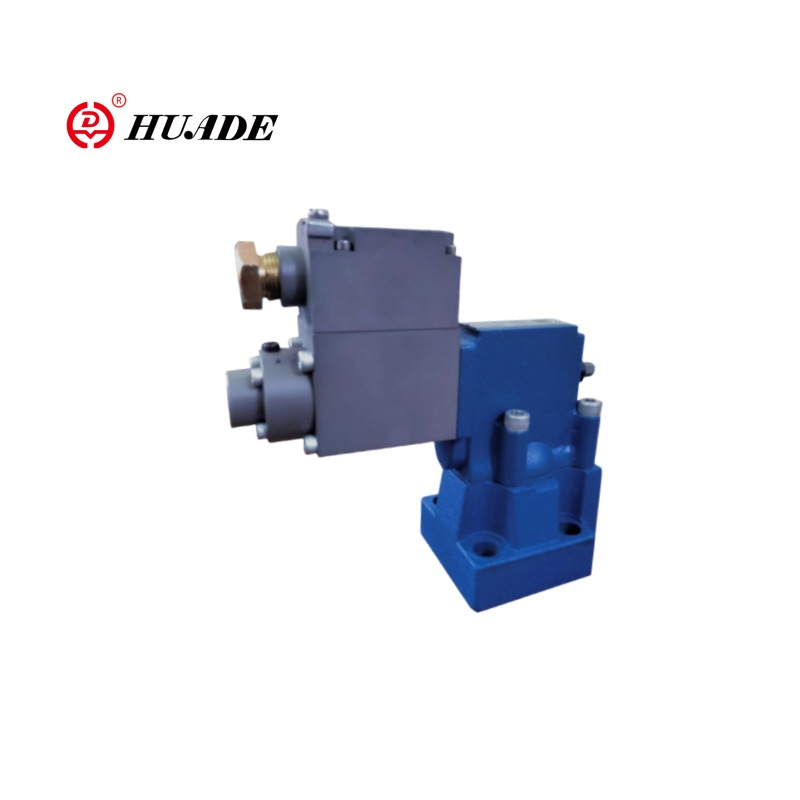

Patlamaya dayanıklı tahliye valfı DBE serisi, kesin orantılı basınç regülasyonu ve güvenli patlamaya dayanıklı özelliklere sahip yanıcı ve patlayıcı ortamlar için tasarlanmış elektriksel olarak kontrol edilen basınç düzenleme valfidir. Orantılı tahliye valfi DBE, yerleşik bir mekanik acil durum rahatlama fonksiyonuna sahiptir, güç kapalıyken otomatik olarak güvenli basınca geçer. Ve valf çekirdeğinde aşınmaya dayanıklı kaplama servis ömrünü uzatabilir.
| Sıvı | NBR ve FKM mühürü için uygun mineral yağı |
| FKM contası için fosfat ester | |
| Sıvı sıcaklık aralığı ℃ | -30 ila +80 (NBR Mühür) |
| -20 ila +80 (FKM mühür) | |
| Viskozite aralığı mm2/S | 2.8 ila 380 |
| Doğrusallık | ±% 3.5 |
| Tekrarlanabilirlik | ＜ ±% 2 |
| Elektrikli | |
| Güç kaynağı | DC |
| Min.soLenoid Current MA | 100 |
| Max.solenoid akım MA | 800 |
| Bobin direnci | 19.5Ω, 20 ℃, maks. |
| Çalışma durumu | Sürekli |
| Maks. Çevre sıcaklığı | +50 ℃ |
| Din 40 050'ye yalıtım | IP65 |
Özellikler:
-Sub-plaka montajı:
- Din 24 340 Form E ve ISO 6264
- Manifoldlarda kurulum için
- 4 basınç derecesi
- maks. Basınç sınırlaması, isteğe bağlı
- Amplifikatör tipi VT-2000 (ayrı olarak sipariş edilmelidir)
Başvuru:
Patlamaya dayanıklı basınç tahliye vanası DBE, sondaj platformu patlama önleyicileri (BOP), aşağı delik aletleri, doğal gaz sıkıştırma istasyonları, madencilik hidrolik destekleri, kalkan makineleri, gaz çıkarma ekipmanı, derin deniz delme ekipmanı ve patlamaya dayanıklı güverte makineleri için kullanılabilir.
Örnek:
Patlamaya dayanıklı PLC → Patlamaya dayanıklı orantılı amplifikatör → DBE valfi → Hidrolik Aktüatör
↑
Patlamaya dayanıklı basınç sensörü (geri bildirim)
Patlamaya dayanıklı basınç tahliye vanası DBE, pilot tarafından çalışan basınç tahliye vanasıdır. Hidrolik sistemlerdeki basıncı elektrik sinyali ile sürekli olarak ayarlamak için kullanılır.

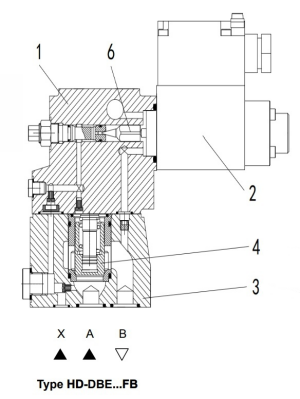

Temel olarak bu valfler, orantılı solenoid (2) ve ana valf (3) ile bir pilot valf (1) ve ana makara eki (4) ile oluşur.
HD-DBE yazın ... FB
Basınç sınırı elektrik akımı değeri ile ilişkilidir ve orantılı solenoid tarafından belirlenir (2). Sistem basıncı ana makaraya uygulanır (4). Aynı zamanda basınç, ana makaranın (4) yay yüklü tarafına ve pilot valf (1) üzerindeki orifice (5) yoluyla pilot poppete (6) uygulanır. Hidrolik kuvvet solenoid kuvvetini aşarsa, pilot poppet (6) açılır. Pilot sıvı tanka geri akabilir ve deliklerin neden olduğu basınç düşüşü ana makarayı etkiler (4). Ardından ana makara (4) kanalı pompadan tanka açar.

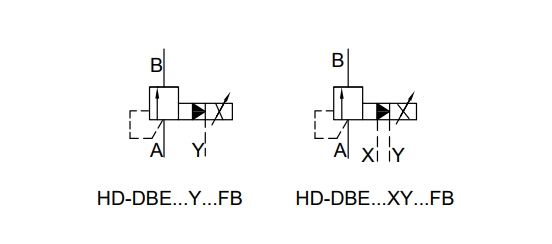

Sembolü Patlamaya dayanıklı basınç tahliye vanası DBE
