Güvenilir manuel kontrol gerektiren hidrolik sistemlerle çalışırken yön kontrol valfi WMM 6 pratik bir seçim olarak öne çıkıyor. Bosch Rexroth tarafından üretilen bu valf, onlarca yıldır dünya çapındaki endüstrilere hizmet vermektedir. Hidrolik sıvı akışını hassas bir şekilde kontrol etmek ve operatörlerin endüstriyel makinelerden mobil ekipmanlara kadar her şeyi yönetmesine yardımcı olmak üzere tasarlanmıştır.
WMM 6, uluslararası standartlara uygun, manuel olarak çalıştırılan yön valfleri ailesine aittir. Bu valfi özellikle kullanışlı kılan şey, sağlam yapıyla birleştirilmiş basit çalışmasıdır. Mühendisler ve teknisyenler, karmaşık elektrik sistemlerine veya harici güç kaynaklarına ihtiyaç duymadan orta ve yüksek basınçlı uygulamaları nasıl yürüttüğünü takdir ediyor.
WMM 6 Tasarımının Temellerini Anlamak

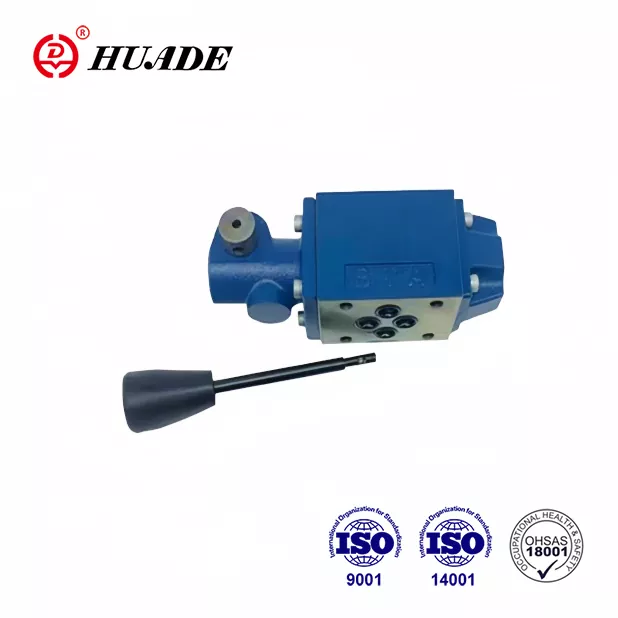

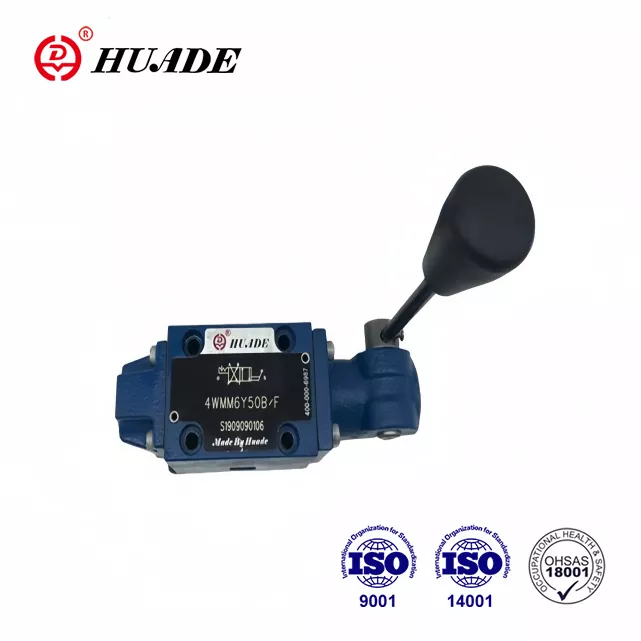

Yön kontrol valfi WMM 6, hassas işlenmiş bir mahfazanın içindeki kayar makara mekanizması aracılığıyla çalışır. Manüel kolu hareket ettirdiğinizde makara konumu değiştirerek hidrolik sıvısı için belirli yolları açar ve kapatır. Bu doğrudan çalıştırma yöntemi, girişiniz ile vananın tepkisi arasında herhangi bir gecikme olmadığı anlamına gelir.
Valf gövdesi, NG6 veya ISO 4401-03 arayüzü olarak da bilinen CETOP 3 standardına uygun olarak doğrudan bir alt plakaya monte edilir. Bu standardizasyon, kurulumu basit hale getirir ve valfin özel modifikasyonlara gerek kalmadan mevcut hidrolik sistemlere takılmasına olanak tanır. Muhafaza tipik olarak çinko kaplı çelikten yapılmıştır ve zorlu ortamlarda bile mükemmel korozyon direnci sağlar.
Valfin içinde, iç sızıntıyı en aza indiren sızdırmazlık alanlarına sahip dikkatle tasarlanmış makaralar bulacaksınız. Bu makaralar, her biri belirli bir sembol harfiyle tanımlanan farklı konfigürasyonlarda gelir. Yay geri dönüş mekanizması, güvenli çalışma için gerekli olan kolu bıraktığınızda valfin nötr konuma dönmesini sağlar.
Önemli Olan Teknik Özellikler
Yön kontrol valfi WMM 6, ana bağlantı noktalarında 315 bar'a kadar olan basınçları, dakikada maksimum 60 litre akış kapasitesiyle yönetir. Bu özellikler onu orta büyüklükteki hidrolik silindirler ve motorlar için uygun kılar. Tank portu, çoğu standart uygulama için yeterli olan 160 bar'a kadar basıncı kaldırabilir.
Standart NBR contalar kullanıldığında çalışma sıcaklığı aralığı eksi 30'dan artı 80 santigrat dereceye kadar uzanır. Daha yüksek sıcaklıklar veya kimyasallara dirençli sıvılar içeren uygulamalar için valf, V varyantı olarak kodlanan FKM contalarla mevcuttur. Valf, saniyede 2,8 ila 500 milimetre kare arasındaki geniş bir viskozite aralığında performansını korur, ancak HLP46 gibi standart hidrolik yağlar kullanıldığında optimum performans 46 mm²/s civarında gerçekleşir.
Valf düzeneğinin tamamı, üç konumlu versiyon için yaklaşık 1,4 kilogram, mandallı mandal mekanizmasıyla donatıldığında ise 1,6 kilogram ağırlığındadır. Manüel kolun çalışması, sistem basıncına ve makara konfigürasyonuna bağlı olarak yaklaşık 20 ila 30 Newton kuvvet gerektirir. Bu kuvvet seviyesi, uzun süreli kullanım sırasında operatörün yorulmasına neden olmadan pozitif kontrol sağlar.
Biriktirme Sembolleri ve Akış Yolu Seçenekleri
Uygulamanız için WMM 6 yön kontrol valfini seçerken makara sembollerini anlamak çok önemlidir. Her sembol, vananın farklı konumlarda nasıl davranacağını belirleyen belirli bir akış yolu konfigürasyonunu temsil eder. Sembol, kolay tanımlama için doğrudan vana gövdesi üzerinde işaretlenmiştir.
Sembol E, tüm bağlantı noktalarının nötr konumda bloke edildiği kapalı merkezli bir konfigürasyonu temsil eder. Bu tasarım, bir hidrolik silindiri sürüklenmeden yerinde tutmanız gerektiğinde idealdir. Kolu A konumuna getirdiğinizde, B portu tanka bağlanırken basınç A portuna akar ve B pozisyonu için bunun tersi de geçerlidir.
Sembol M, A ve B bağlantı noktalarının nötr konumda tanka bağlandığı ve basınç bağlantı noktasının kapalı kaldığı açık merkezli bir tasarıma sahiptir. Bu konfigürasyon, nötr durumda minimum basınç oluşumunu istediğiniz yön değiştirme uygulamalarında yaygındır. Bu sembolde akış kapasitesi diğerlerine kıyasla daha yüksek olma eğilimindedir.
Sembol C, A ve B çalışma portları bloke edilirken basıncın nötr konumda tanka bağlandığı başka bir popüler konfigürasyon sunar. Bu tasarım, konumu korumanın pompanın boşaltılabilmesini sağlamaktan daha az kritik olduğu uygulamalarda motorun kaymasını önlemeye yardımcı olur. Sembol J, basıncın hem tanka hem de çalışma bağlantı noktalarına kısmen bağlandığı bir tandem merkezi sağlar; bu, nötr durumdayken basıncın düşürülmesini gerektiren belirli uygulamalarda kullanışlıdır.
Gerçek Dünya Uygulamaları ve Endüstri Kullanımı
Yön kontrol valfi WMM 6, hidrolik fonksiyonların manuel kontrolünün gerekli olduğu üretim tesislerinde yaygın kullanım alanı bulmaktadır. Enjeksiyon kalıplama makineleri genellikle kalıp açma ve kapama işlemleri için bu valfleri içerir. Doğrudan mekanik kontrol, operatörlere elektronik kontrollerin karşılayamayacağı dokunsal geri bildirim sağlar.
Mobil ekipman başka bir önemli uygulama alanını temsil etmektedir. Tarım makineleri, inşaat ekipmanları ve malzeme taşıma araçları, manuel geçersiz kılma özelliğinden yararlanan işlevler için WMM 6'yı kullanır. Valfin sağlam yapısı, mobil ortamlarda yaygın olarak görülen titreşime ve sıcaklık değişimlerine dayanıklıdır.
Tehlikeli bölgelerde WMM 6 XC modeli, ATEX direktifleriyle uyumlu, patlamaya dayanıklı çalışma sunar. Bu, vanayı yanıcı atmosferlerin bulunabileceği petrol ve gaz operasyonları, madencilik ortamları ve kimyasal işleme tesisleri için uygun hale getirir. XC versiyonu, yüzey sıcaklıklarını 100 santigrat derecenin altında tutar ve Grup II Kategori 2G/D ekipmanının gereksinimlerini karşılar.
Bakım atölyeleri ve test tezgahları, kurulum ve sorun giderme prosedürleri sırasında manuel kontrol için sıklıkla yön kontrol valfi WMM 6'yı kullanır. Valfin basit kullanımı ve güvenilir performansı, onu operatörlerin karmaşık programlama veya kurulum prosedürleri olmadan hassas kontrole ihtiyaç duyduğu uygulamalar için ideal kılar.
WMM 6'nın Alternatif Çözümlerle Karşılaştırılması
Bosch Rexroth ürün yelpazesinde yön kontrol valfi WMM 6, benzer amaçlara hizmet eden, ancak farklı çalıştırma yöntemlerine sahip, manuel olarak çalıştırılan diğer valflerin yanında yer alır. WMR 6 serisi, silindir veya pistonla çalıştırmayı kullanır, bu da onu kamla çalıştırılan sıralı kontrol için uygun hale getirir. WMD 6 modeli, alanın kısıtlı olduğu uygulamalarda daha kompakt kurulum sunan döner düğme işlemine sahiptir.
Uzaktan çalıştırma gereksinimleri için WMU 6 serisi, doğrudan manuel çalıştırma yerine hidrolik pilot kontrolü sağlar. Bu, küçük pilot vanalar kullanılarak vananın uzaktan çalıştırılmasına olanak sağlar. Ancak bu, sistemin karmaşıklığını artırır ve temel WMM 6'nın ihtiyaç duymadığı bir pilot basınç kaynağı gerektirir.

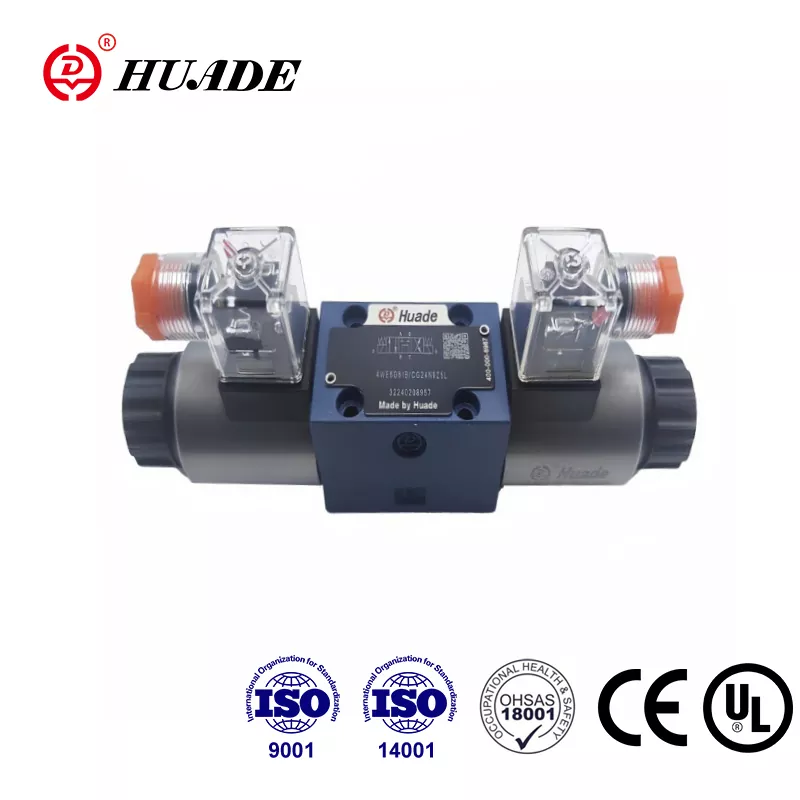

4WE 6 serisi gibi solenoidle çalıştırılan valfler, otomasyon avantajları ve elektronik kontrol sistemleriyle entegrasyon sunar. Elektrikle çalıştırılan bu yön kontrol valfleri, PLC sinyallerine yanıt verir ve karmaşık sıralamayı mümkün kılar. Bununla birlikte, elektrik gücüne ihtiyaç duyarlar ve genellikle manuel WMM 6'ya göre yaklaşık yüzde 20 daha pahalıdırlar. Manuel valf, elektrik kesintisi durumunda güvenilir bir destek sağlar.
Yön kontrol valfi WMM 6, manuel çalıştırmanın kabul edilebilir veya tercih edildiği uygulamalar için maliyet etkinliği sağlar. Basitliği, daha düşük başlangıç maliyeti, daha az bakım gereksinimi ve mükemmel uzun vadeli güvenilirlik anlamına gelir. Elektrikli bileşenlerin bulunmaması, elektromanyetik girişim veya elektrik arızalarıyla ilgili endişeleri ortadan kaldırır.
Kurulum Yönergeleri ve En İyi Uygulamalar
Yön kontrol valfi WMM 6'nın doğru montajı, montaj alt plakası yüzeyinin hazırlanmasıyla başlar. Yüzey düz, temiz ve sızıntıya neden olabilecek çizik veya hasarlardan arındırılmış olmalıdır. Montaj sırasında hasar görmesini önlemek için, montajdan önce O-ring contalarına ince bir tabaka halinde hidrolik yağı uygulayın.
Vanayı, 10 newton-metre sıkma torkuna sahip dört adet M5 soket başlı vida kullanarak monte edin. Montaj yüzeyi boyunca eşit basınç dağılımı sağlamak için çapraz sıkma modelini izleyin. Valf, yer çekimine bağlı mekanizmalar yerine kayar makara prensipleriyle çalıştığı için herhangi bir yönde monte edilebilir.
Sistem filtrelemesi valf ömründe kritik bir rol oynar. Yaklaşık 25 mikronluk filtrelemeye karşılık gelen, ISO 4406 temizlik kodu 20/18/15 veya daha iyisine ulaşabilen filtreler takın. Kirlilik, yön kontrol valflerindeki erken aşınmanın başlıca nedenidir, bu nedenle uygun sıvı temizliğinin sağlanması fazla vurgulanamaz.
Mümkünse, ağırlıklı olarak tek yönlü akış uygulamalarında yön kontrol valfi WMM 6'yı kullanmaktan kaçının. Dengesiz akış kuvvetleri, daha hızlı aşınmaya neden olabilir ve basınç dengeleme cihazlarının kurulumunu gerektirebilir. Tek yönlü çalışma kaçınılmaz olduğunda, akış kuvvetlerini azaltmak ve makara sapmasını en aza indirmek için basınç portuna kısma ekleri eklemeyi düşünün.
Bakım Konuları ve Sorun Giderme
Yön kontrol valfi WMM 6'nın düzenli muayenesi, mahfaza ve port bağlantıları çevresinde harici sızıntı olup olmadığının kontrol edilmesini içermelidir. Az miktarda sızıntı, değiştirilmesi gereken aşınmış O-halkaların göstergesi olabilir. Çoğu conta kiti kolaylıkla temin edilebilir ve özel aletler gerekmeden kurulabilir.
Valf makarası, takılma veya aşırı kuvvet olmaksızın, tüm hareket aralığı boyunca düzgün bir şekilde hareket etmelidir. Çalıştırma kuvveti gözle görülür şekilde artarsa, bu, makara deliğinde kirlenme veya makara topraklarında aşınma olduğunu gösterebilir. Dahili inceleme, vananın sistemden çıkarılmasını ve üreticinin talimatlarına göre sökülmesini gerektirir.
HFC türleri gibi yangına dayanıklı sıvılarla çalışırken, madeni yağla çalışmaya kıyasla conta ömrünün daha kısa olmasını bekleyin. Yön kontrol valfi WMM 6 bu sıvılarla uyumlu kalır ancak bakım aralıklarının yüzde 30 ila 50 oranında kısaltılması gerekir. Uygun sızdırmazlığı sağlamak için HFC sıvıları kullanırken tank portunda yeterli ön yükleme olduğundan emin olun.
XC varyantının kullanıldığı patlayıcı ortamlardaki uygulamalar için yüzey sıcaklığı uyumluluğunun periyodik olarak doğrulanması önerilir. ATEX gereksinimlerine uygunluğu gösteren ayrıntılı servis kayıtlarını tutun. Herhangi bir değişiklik veya onarım, valf tertibatının patlamaya dayanıklı özelliklerini korumalıdır.
İhtiyaçlarınıza Göre Doğru Konfigürasyonu Seçmek
Uygun yön kontrol valfi WMM 6 modelinin seçilmesi, uygulama gereksinimlerinizin dikkatli bir şekilde değerlendirilmesini gerektirir. Gerekli akış kapasitesini ve maksimum çalışma basıncını belirleyerek başlayın. Valf dakikada 60 litreye ve 315 bara kadar basınçları idare ederken, maksimum değerlerin altında çalışmak genellikle servis ömrünü uzatır.
Daha sonra işlevsel gereksinimlerinize uygun makara sembolünü seçin. Bir yükü yerinde tutmanız gerekiyorsa, E sembolü en düşük iç sızıntıyı sağlar. Pompanın nötr konumda boşaltma yapması gereken uygulamalar için C veya M sembolü daha uygun olabilir. Seçilen sembolün istenen devre davranışını sağladığından emin olmak için akış yolu diyagramlarını dikkatlice inceleyin.
Uygulamanız için bir kilitleme mekanizmasının gerekli olup olmadığına karar verin. İsteğe bağlı mandal mandalı, sürekli operatör girişi gerektirmeden kolu seçilen konumda tutar. Bu özellik, bir aktüatörün uzun süreler boyunca uzatılmış veya geri çekilmiş halde kalması gerektiğinde yararlı olur, ancak maksimum akış kapasitesini biraz azaltır.
Conta malzemesini belirlerken çalışma ortamını göz önünde bulundurun. Standart NBR contaları, mineral yağ bazlı hidrolik sıvıların kullanıldığı çoğu uygulamada iyi çalışır. V kodlu FKM contaları, yüksek sıcaklıklara ve bazı sentetik sıvılara karşı daha iyi direnç sunar. Patlayıcı atmosfer uygulamaları için XC versiyonunu uygun ATEX sertifikasyon belgeleriyle belirtin.
Akışkan Uyumluluğu ve Sistem Entegrasyonu
Yön kontrol valfi WMM 6, çok çeşitli hidrolik sıvılarla başarılı bir şekilde çalışır. DIN 51524 spesifikasyonlarını karşılayan standart madeni yağlar mükemmel servis ömrü ve performans sağlar. HETG ve HEES kategorilerindeki biyolojik olarak parçalanabilen hidrolik sıvılar da uyumludur, bu da valfi çevreye duyarlı uygulamalar için uygun hale getirir.
HFC olarak sınıflandırılan su-glikol sıvıları kullanırken, mineral yağla çalışmaya kıyasla bileşen ömrünün kısalabileceğini unutmayın. Bu sıvılar, birçok uygulamada bakım hususlarına ağır basan yangına dayanıklılık avantajları sunar. Su bazlı sıvılar, kavitasyonu önlemek ve iç bileşenlerin yeterli şekilde yağlanmasını sağlamak için sistem tasarımına dikkat edilmesini gerektirir.
Sistem tasarımcıları, pompa gereksinimlerini hesaplarken yön kontrol valfi WMM 6'daki basınç düşüşünü dikkate almalıdır. Dakikada 60 litrelik nominal akışta, makara sembolüne ve akış yönüne bağlı olarak 5 ila 15 bar arasında değişen basınç düşüşleri beklenebilir. Bu basınç kaybının genel sistem verimliliği hesaplamalarına dahil edilmesi gerekir.
Valf, pompalar, silindirler, motorlar ve akümülatörler dahil olmak üzere standart hidrolik bileşenlerle kolayca entegre olur. CETOP montaj arayüzü, çeşitli üreticilerin alt plakalarıyla uyumluluğu sağlar. Eski valfleri değiştirirken, kurulum sorunlarını önlemek için bağlantı noktası boyutlarının ve montaj modellerinin eşleştiğini doğrulayın.
Gelecekteki Gelişmeler ve Sektör Trendleri
Yön kontrol valfi WMM 6 kanıtlanmış teknolojiyi temsil ederken, devam eden gelişmeler onun yeteneklerini geliştirmeye devam ediyor. Bazı üreticiler, valfin doğal basitliğinden ödün vermeden konum geri bildirimi sağlayacak sensör entegrasyonunu araştırıyor. Bu tür gelişmeler, birincil kontrol yöntemi olarak manuel çalışmayı sürdürürken durum izlemeyi mümkün kılabilir.
Endüstri 4.0 bağlantısına yönelik trend, manuel yön valfleri gibi geleneksel bileşenleri bile etkiliyor. Gelecek sürümler döngü sayımlarının, çalışma sıcaklığının ve basınç koşullarının kablosuz olarak izlenmesini içerebilir. Bu veriler, mevcut hidrolik sistemlerin yeniden tasarlanmasını gerektirmeden kestirimci bakım stratejilerini destekleyebilir.
Çevre düzenlemeleri biyolojik olarak parçalanabilen hidrolik sıvılara olan talebi artırmaya ve enerji tüketimini azaltmaya devam ediyor. Yön kontrol valfi WMM 6 halihazırda çoğu çevre dostu sıvıyı desteklemektedir ve bu gereksinimler için onu iyi bir şekilde konumlandırmaktadır. Devam eden conta malzemesi geliştirme çalışmaları, yeni ortaya çıkan sıvı formülasyonlarıyla uyumluluğu daha da geliştirecektir.
Elektronik kontroldeki ilerlemelere rağmen, manuel valfler yedekleme sistemleri, acil durum operasyonları ve basitlik ve güvenilirliğin otomasyon avantajlarından daha ağır bastığı uygulamalar için geçerliliğini koruyor. Yön kontrol valfi WMM 6 büyük olasılıkla bu rollere hizmet etmeye devam ederken, temel manuel çalışmasının yerine geçmek yerine onu geliştiren izleme yeteneklerini kademeli olarak bünyesine katacaktır.
Tedarik ve Kullanılabilirlik Konuları
Yön kontrol valfi WMM 6, dünya çapındaki yetkili Bosch Rexroth distribütörleri aracılığıyla yaygın olarak temin edilebilir. Teslim süreleri genellikle ortak konfigürasyonlar için anında kullanılabilirlikten özel varyantlar için birkaç haftaya kadar değişir. Sistem kurulumlarını veya bakımını planlarken, özellikle daha az yaygın olan makara sembolleri veya patlamaya dayanıklı versiyonlar için tedarik süresini hesaba katın.
Fiyatlandırma konfigürasyona göre değişiyor; temel modeller tek ünite satın alımlarında 100 ila 300 Euro civarında başlıyor. Toplu fiyatlandırma, birden fazla vana gerektiren projelerde birim başına maliyetleri önemli ölçüde azaltır. Yetkili distribütörler, belirli model kodlarına ve miktarlarına göre ayrıntılı teklifler sunabilir.
Yön kontrol valfi WMM 6'yı tedarik ederken, tedarikçilerin uygun belgelerle birlikte orijinal Bosch Rexroth ürünlerini sağladıklarını doğrulayın. Sahte hidrolik bileşenler, bazı pazarlarda ciddi bir endişe kaynağı olup, sistem güvenliği ve performansından ödün verme potansiyeline sahiptir. Uygunluk sertifikaları isteyin ve parça numaralarını resmi kataloglara göre doğrulayın.
Teknik desteğin mevcudiyeti tedarikçi seçimini hesaba katmalıdır. Kendi bünyesinde hidrolik uzmanlığa sahip distribütörler uygulama soruları, sorun giderme ve sistem tasarımı desteği konusunda yardımcı olabilir. Bu katma değerli hizmet, özellikle kritik uygulamalar veya karmaşık sistemler için genellikle küçük fiyat farklılıklarından daha önemli olduğunu kanıtlıyor.
Çözüm
Yön kontrol valfi WMM 6, çeşitli endüstriler ve uygulamalardaki hidrolik sistemler için güvenilir manuel kontrol sağlar. Kanıtlanmış tasarımı, standartlaştırılmış arayüzü ve sağlam yapısı, doğrudan operatör kontrolü istendiğinde veya gerekli olduğunda onu pratik bir seçim haline getirir. Teknik özellikleri, konfigürasyon seçeneklerini ve uygun uygulama kılavuzlarını anlamak, hidrolik sisteminize başarılı bir entegrasyon sağlar.
İster yeni ekipman tasarlıyor, ister mevcut sistemleri yükseltiyor, ister yedek bileşenleri belirliyor olun, WMM 6, manuel yön kontrol uygulamaları için dikkate alınmayı hak eder. Performans, güvenilirlik ve maliyet etkinliğinin birleşimi, onu hidrolik endüstrisinde standart bir çözüm haline getirmiştir. Doğru seçim, kurulum ve bakım ile bu valf, zorlu hidrolik uygulamalarda yıllarca sorunsuz hizmet sağlar.
