Hidrolik sistemlerin ağır yükleri güvenli bir şekilde tutması veya istenmeyen sıvı geri akışını önlemesi gerektiğinde, mühendisler genellikle pilot kumandalı çek valflere yönelir. Bunlar arasında Bosch Rexroth tarafından üretilen SL tipi, endüstriyel ve mobil ekipman uygulamaları için güvenilir bir çözüm olarak öne çıkıyor. Bu kılavuz, pilot kumandalı çek valf SL'yi diğer valf türlerinden farklı kılan şeyin ne olduğunu, nasıl çalıştığını ve bunu hidrolik sisteminizde ne zaman kullanmayı düşünmeniz gerektiğini açıklamaktadır.

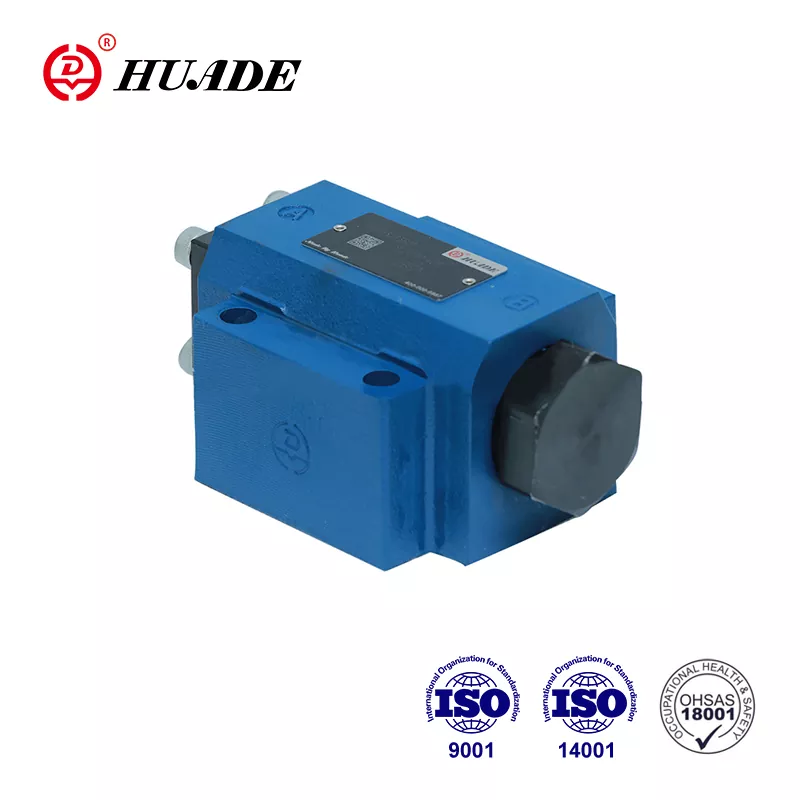

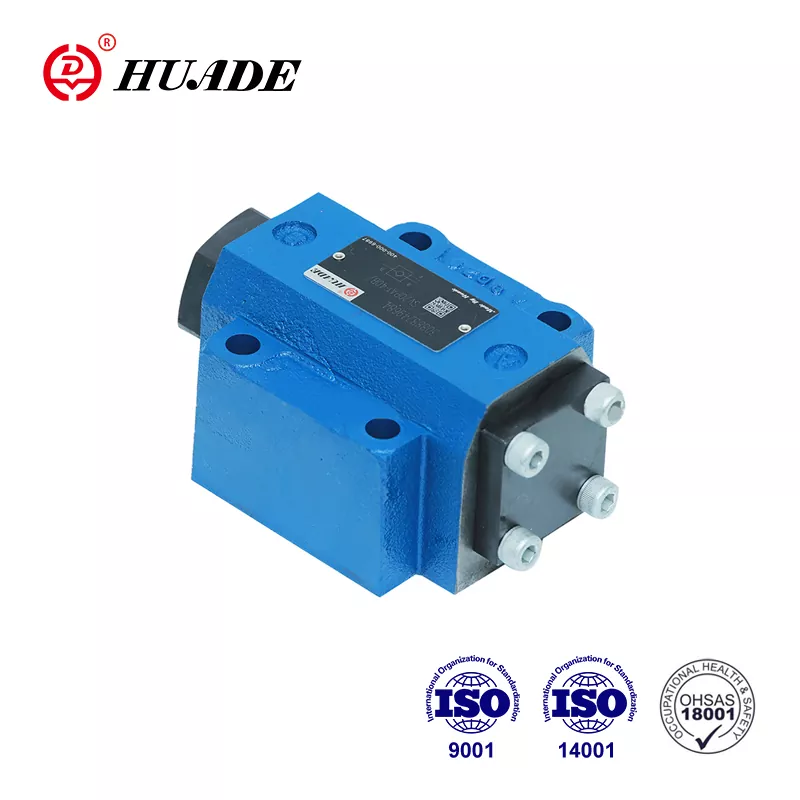

Pilot Kumandalı Çek Valf SL Nedir?
Pilotla çalıştırılan çek valf SL, sıvının bir yönde serbestçe akmasına izin verirken, bir pilot sinyali serbest bırakana kadar ters yönde akışı engelleyen hidrolik bir bileşendir. "SL" tanımı, özellikle Bosch Rexroth'un, pilot yağın ana devreden ayrı olarak tahliye edilmesi gereken uygulamalar için tasarlanan SV serisinin harici tahliye varyantını ifade eder.
Valf, popet tasarımı kullanır ve bir alt plakaya monte edilebilir veya dişli bağlantı noktaları aracılığıyla bağlanabilir. Sıvı A portundan B portuna aktığında vana minimum dirençle kolayca açılır. Basınç, sıvıyı B'den A'ya geri itmeye çalıştığında valf sıfır sızıntıyla tamamen sızdırmaz hale gelir. Valfı ters yönde açmanın tek yolu, popeti mekanik olarak kaldıran ve kontrollü akışa izin veren X portuna pilot basınç uygulamaktır.
Pilot kumandalı çek valf SL ile standart SV modeli arasındaki temel fark, harici tahliye özelliğinde yatmaktadır. SV valfleri pilot yağı dahili olarak sisteme geri boşaltırken, SL valfleri bu yağı ayrı bir Y portu üzerinden dışarı yönlendirir. Bu harici drenaj, tasarımcılara karmaşık hidrolik devreler oluştururken, özellikle de pilot drenajın tanka bağımsız olarak bağlanması gerektiğinde veya dahili drenajın basınç girişimine neden olabileceği durumlarda daha fazla esneklik sağlar.
Pilot Kumandalı Çek Valf SL Nasıl Çalışır?
Pilot kumandalı çek valf SL'nin çalışma prensibini anlamak, yük tutma uygulamalarında neden bu kadar iyi performans gösterdiğini açıklamaya yardımcı olur. Valf birkaç temel bileşen içerir: bir ana gövde, bir ana popet, bir pilot popet, sıkıştırma yayları ve bir kontrol pistonu. Bu parçalar üç farklı çalışma modu oluşturmak için birlikte çalışır.
A'dan B'ye serbest akış sırasında, hidrolik sıvısı doğrudan popete doğru iterek onu çok az bir dirençle açar. Nominal akış hızlarında vanadaki basınç düşüşü 5 barın altında kalır, bu da minimum enerji kaybı anlamına gelir. Bu serbest akış yönü tipik olarak hidrolik devrenizin pompa tarafına bağlanır.
Basınç B'den A'ya ters yönde oluştuğunda, sistem basıncı yay kuvvetiyle birleşerek popeti yuvasına sıkıca iter. Bu, yükleri yerinde tutmak için gerekli olan sızıntısız tam bir sızdırmazlık sağlar. Örneğin dikey bir hidrolik silindir, tam yük altında bile aşağıya doğru kaymayacaktır çünkü pilot kumandalı çek valf SL mükemmel tıkanmayı korur.
Üçüncü mod, X portuna pilot basıncı uyguladığınızda etkinleşir. Bu basınç, ana popetten daha geniş bir yüzey alanına sahip olan kontrol pistonuna etki eder. Mekanik avantaj, nispeten düşük pilot basıncının, bloke edilen taraftaki yüksek sistem basıncının üstesinden gelmesine olanak tanır. SL konfigürasyonunda, harici drenaj portu Y, pilot bölmesini A portundan ayırarak, yük tarafından müdahale olmaksızın yalnızca amaçlanan kontrol basıncının piston üzerinde etkili olmasını sağlar.
Bazı pilot kumandalı çek valf SL modelleri, model tanımında "A" harfiyle tanımlanan bir dekompresyon özelliği içerir. Bu vanalarda, ana popet kalkmadan önce hafifçe açılan küçük bir küresel popet bulunur. Bu kademeli açılma, sıkışan basıncı kademeli olarak serbest bırakarak hidrolik sisteminizdeki şoku ve gürültüyü azaltır. "B" varyantı bu ön açılma aşaması olmadan doğrudan açılır, daha hızlı yanıt sağlar ancak potansiyel olarak daha fazla basınç artışına neden olur.
Gereken minimum pilot basıncı, üstesinden gelmeniz gereken yük basıncına bağlıdır. Mühendisler bunu şu formülü kullanarak hesaplar: Pilot basıncı, yük basıncının popet alanının kontrol piston alanına oranıyla çarpımından düşük olmalıdır. Pratik amaçlar doğrultusunda, pilot kumandalı çek valf SL modellerinin çoğu, açılmaya başlamak için en az 5 bar pilot basıncına ihtiyaç duyar; tam gereklilik, yük koşullarına ve valf boyutuna bağlı olarak değişir.
Teknik Özellikler ve Performans Verileri
Bosch Rexroth, geniş bir endüstriyel uygulama yelpazesini kapsayan, NG10'dan NG32'ye kadar nominal boyutlarda pilot kumandalı çek valf SL modelleri üretmektedir. Bu valfler, 315 bar'a kadar maksimum basınçları ve dakikada 550 litreye ulaşan akış hızlarını idare ederek onları zorlu hidrolik sistemlere uygun hale getirir.
En küçük NG10 boyutu, kompakt makineler için iyi çalışır ve X portunda yalnızca 2,5 santimetreküplük bir kontrol hacmiyle dakikada 100 litreye kadar işlem yapar. Orta sınıf NG16 ve NG20 valfleri, dakikada 300 litreye kadar akış hızlarını desteklerken, en büyük NG25 ve NG32 modelleri, ağır endüstriyel ekipmanlar için dakikada 550 litreyi destekler. Her boyut 315 barlık aynı maksimum çalışma basıncını korur, ancak kontrol basıncı uygulama ihtiyaçlarınıza bağlı olarak 5 ila 315 bar arasında değişebilir.
Ağırlık hususları mobil ekipman tasarımcıları için önemlidir. Alt plaka montaj konfigürasyonuna sahip NG10 pilot kumandalı çek valf SL'nin ağırlığı yaklaşık 1,8 kilogramken, NG32 modelinin ağırlığı 7,8 kilograma ulaşıyor. Dişli bağlantı versiyonları bu rakamlara yaklaşık 0,3 kilogram ekler. Fiziksel boyutlar buna göre değişir; NG10'un uzunluğu yaklaşık 100,8 milimetredir ve G1/4 bağlantı noktası dişleri kullanılırken NG32, G1 1/2 bağlantı noktalarıyla 140 milimetreye kadar uzanır.
Sıcaklık performansı tipik endüstriyel koşulları kapsar. Standart NBR contalarıyla pilot kumandalı çek valf SL, negatif 30 santigrat dereceden pozitif 80 santigrat dereceye kadar güvenilir bir şekilde çalışır. Uygulamanız daha yüksek sıcaklıklar veya agresif sıvılar içeriyorsa FKM conta malzemesi daha iyi direnç sağlar. Valf, viskozitesi saniyede 2,8 ila 500 milimetre kare arasında değişen hidrolik sıvıları kabul eder, ancak optimum performans, 40 santigrat derecede standart HLP46 yağıyla elde edilir.
Kirlilik kontrolü, uzun valf ömrü için kritik olmaya devam ediyor. Bosch Rexroth, sıvı temizliğinin ISO 4406 sınıf 20/18/15 veya daha iyisine göre korunmasını önerir. RE 50070 filtreleme standartlarını takip etmek, pilot kumandalı çek valfler için en yaygın arıza modlarından biri olan pilot geçişlerinin tıkanmasını önlemeye yardımcı olur.
Uygulamanız için Doğru Modeli Seçmek
Farklı pilot kumandalı çek valf SL çeşitleri arasında seçim yapmak, hidrolik sistem tasarımınızdaki çeşitli faktörlere bağlıdır. Temel tek pilotlu SL konfigürasyonu, akışı yalnızca tek yönde kontrol etmeniz gerektiğinde iyi çalışır. Bu kurulum, yerçekiminin yükü aşağı çekmeye çalıştığı ve uzaktan serbest bırakma özelliğine ihtiyaç duyduğunuz dikey silindir uygulamalarında yaygındır.
Çift pilotlu versiyonlar her iki yönde de kontrol sağlar, bu da onları strokun her iki ucunda da yük tutmayı gerektiren çift etkili silindirler için ideal kılar. Ekskavatör kolları gibi inşaat ekipmanları, operatör kontrolleri bıraktığında her iki yönde de sürüklenmeyi önlemek için sıklıkla bu konfigürasyonu kullanır. Pilot kumandalı çek valf SL'nin çift pilot özelliği, dış kuvvetlerden bağımsız olarak yükün tam olarak konumlandırıldığı yerde kalmasını sağlar.
Sisteminizde yüksek basınç farklılıkları oluştuğunda veya ani basınç salınımının bileşenlere zarar verebileceği durumlarda dekompresyon seçeneği önem kazanır. Bilyeli popet ön açma aşamasına sahip Tip A modeller, hidrolik hatlardaki şoku azaltır ve valf değişimi sırasında gürültüyü en aza indirir. Bu, operatör konforunun önemli olduğu veya basınç artışlarının hassas bileşenlere zarar verebileceği uygulamalar için onları tercih edilir kılar. Ön açma özelliği olmayan B Tipi modeller daha hızlı tepki verir ve hızlı valf aktivasyonunun kademeli basınç tahliyesinden daha önemli olduğu durumlarda daha iyi çalışır.
Bağlantı yöntemi seçimi sistem mimarinize bağlıdır. DIN 24340 standartlarını takip eden alt plaka montajı, kompakt manifold entegrasyonuna ve daha temiz tesisatlara olanak tanır; özellikle alanın sınırlı olduğu mobil ekipmanlarda değerlidir. Dişli bağlantılar, manifold montajının pratik olmadığı yenileme uygulamaları veya sistemler için daha fazla esneklik sunar. Pilot kumandalı çek valf SL, uyumlu boyutlara sahip her iki yaklaşımı da destekler.
Açma basıncı ayarı başka bir ayar parametresi sağlar. Standart modeller, 1,5 ile 10 bar arasındaki yay ön yükleme ayarlarını kullanır; bu, ana popetin sıkıca oturmasından önce ne kadar ters basınç oluşacağını belirler. Daha düşük açılma basınçları daha kolay serbest akışa izin verir ancak basınç düşüşü sırasında valfin daha sonra yeniden oturmasına neden olabilir. Daha yüksek açılma basınçları pozitif oturmayı sağlar ancak serbest akış yönünde basınç düşüşünü artırır.
Pilot Kumandalı Çek Valfler SL'nin En İyi Performans Gösterdiği Yer
Endüstriyel otomasyon, hassas yük kontrolü için büyük ölçüde pilot kumandalı çek valf SL teknolojisine dayanır. Üretim presleri, pres çevrimleri sırasında şahmerdan konumunu korumak için bu valfleri kullanır ve hidrolik basınç düştüğünde ağır üst baskı plakasının kaymasını önler. Enjeksiyon kalıplama makineleri, kalıp yarımlarını yüksek sıkma kuvveti altında kilitli tutmak için benzer kurulumlar kullanır ve tutarlı parça kalitesi sağlar.
Mobil ekipman pilot kumandalı çek valf SL için belki de en geniş uygulama alanını temsil eder. Ekskavatörler, tekerlekli yükleyiciler ve bekoların tümü bom, stik ve kova devrelerinde güvenilir yük tutmaya ihtiyaç duyar. Bir operatör makineyi kova yükseltilmiş halde park ettiğinde, pilotla çalıştırılan çek valf, silindir conta sızıntısı veya sıkışan yağın termal genleşmesi nedeniyle yükün aşağı doğru kaymasını önler. SL valflerinin harici drenaj konfigürasyonu bu uygulamalarda özellikle iyi çalışır çünkü kararsızlığa neden olabilecek dahili basınç geri beslemesini önler.
Yük düşüşleri ciddi güvenlik tehlikeleri yarattığından vinç uygulamaları daha da yüksek güvenilirlik gerektirir. Mobil vinçlerdeki payanda stabilizatörleri, uzun kaldırma işlemleri sırasında konumu günlerce veya haftalarca korumak için pilotla çalıştırılan çek valfler SL'yi kullanır. Sıfır sızıntı özelliği, vincin operasyon boyunca düz kalmasını sağlar. Pek çok vinç tasarımı, her silindirin her iki tarafında çift pilotla çalıştırılan çek valfler içerir; bu, bir valf arızalansa bile çalışmaya devam eden yedek yük tutma sağlar.
Su arıtma tesisleri pilot kumandalı çek valf SL modellerinin bakım prosedürlerini basitleştirdiğini keşfetmiştir. Pompa istasyonları bu vanaları servis sırasında motorları izole etmek ve filtrelerin ters yıkanması için uzaktan aktivasyona izin vermek için kullanır. Harici pilot tahliyesi, bakım personelinin vana açılmasını güvenli bir mesafeden kontrol etmesini sağlayarak çalışanları yüksek basınç bölgelerinden uzak tutar. Bu uzak yetenek, manüel olarak çalıştırılan izolasyon vanalarına kıyasla arıza süresini azaltır ve güvenliği artırır.
Rüzgar türbini kanadı hatve kontrol sistemleri, pilotla çalıştırılan çek valfler için büyüyen bir uygulamayı temsil etmektedir. Her bir kanat, rüzgara göre açıyı ayarlayan hidrolik silindirlere bağlanır. Pilot kumandalı çek valf SL, normal çalışma sırasında kanat konumunu korurken, rüzgar koşulları değiştiğinde hızlı ayarlamaya olanak tanır. Sıfır sızıntı özelliği burada önemlidir çünkü küçük kanat açısı değişiklikleri bile türbin verimliliğini ve yapısal yükü etkiler.
Forklift gibi malzeme taşıma ekipmanları bu valflerin sağladığı hassas kontrolden yararlanır. Direk kaldırma silindirlerinin, pilot kumandalı çek valf SL'nin güvenilir bir şekilde başardığı gibi, yükleri herhangi bir yükseklikte sürüklenmeden tutması gerekir. Çift pilotlu model, serbest düşüş yerine yumuşak iniş sağlamak için pilot basıncını modüle ederek ağır yükler altında bile kontrollü indirmeye olanak tanır.
SL Vanaları Öne Çıkaran Avantajlar
Pilot kumandalı çek valf SL'nin en önemli avantajı bloke edilen yönde sıfır sızıntı özelliğidir. Yüksek basınç altında hafifçe sızabilen doğrudan etkili çek valflerin veya doğası gereği bir miktar kontrollü sızıntıya sahip olan dengeleme valflerinin aksine, SL valfi mükemmel bir sızdırmazlık sağlar. Bu, en küçük sapmaların bile zamanla önemli konum hatalarına dönüştüğü statik yük tutma açısından kritik öneme sahiptir.
Uzaktan kumanda özelliği operatörün erişim alanını genişletir ve güvenliği artırır. Uzak bir yerden pilot basıncı uygulayarak, potansiyel olarak tehlikeli ekipmanların yakınında durmadan yükleri serbest bırakabilirsiniz. Acil durdurma sistemleri aynı zamanda pilot kumandalı çek valf SL devreleriyle de entegre olabilir ve güvenlik kilitleri etkinleştirildiğinde sıkışan yükleri otomatik olarak serbest bırakır. Bu esneklik, insan müdahalesinin en aza indirilmesi gereken otomatik sistemlerde değerlidir.
Valf boyutuna göre yüksek akış kapasitesi, sistem tasarımcılarının bileşen yığınını en aza indirmesine yardımcı olur. Pilot kumandalı çek valflerin en büyüğü olan SL modelleri, kompakt montaj boyutlarını korurken, çoğu endüstriyel silindir için yeterli olan, dakikada 550 litreyi işler. Bu yüksek akış kapasitesi, serbest akış yönünde, nominal akış hızlarında genellikle 5 bar'ın altında düşük basınç düşüşüyle birlikte gelir; bu, daha az enerji israfı ve daha düşük çalışma sıcaklıkları anlamına gelir.
Değişen koşullara hızlı yanıt verilmesi, pilot kumandalı çek valflere dinamik uygulamalarda avantaj sağlar. Pilot basıncı uygulandığında valf hızlı bir şekilde açılır ve pilot basıncı serbest bırakıldığında yay ve sistem basıncı, popeti neredeyse anında kapatır. Dekompresyon çeşitleri, şoku azaltmak için bu eylemi kasıtlı olarak yavaşlatır, ancak bu modeller bile sıvı sürtünmesine veya karmaşık ölçüm devrelerine dayanan alternatif valf türlerinden daha hızlı yanıt verir.
Çift pilot konfigürasyonlarındaki çift yönlü esneklik, karmaşık devrelerde birden fazla valf ihtiyacını ortadan kaldırır. Çift pilot girişli, pilotla çalıştırılan tek bir çek valf SL, her iki yönde de yük tutma gerektiren uygulamalarda iki ayrı valfin yerini alabilir. Bu, parça sayısını, potansiyel sızıntı noktalarını ve genel sistem karmaşıklığını azaltırken daha az bileşen aracılığıyla güvenilirliği artırır.
Sınırlamaları ve Riskleri Anlamak
Yapısal karmaşıklık, daha basit doğrudan etkili valflere kıyasla pilot kumandalı çek valf SL tasarımlarının temel dezavantajını oluşturur. Pilot popetler, kontrol pistonları ve harici drenaj geçitlerini içeren ek bileşenler üretim maliyetini artırır ve daha fazla potansiyel arıza noktası oluşturur. Küçük pilot geçişler, kontrol sinyalini bloke edebilen ve gerektiğinde vananın açılmasını önleyebilen kirlenmeye karşı özellikle hassastır.
Pilot kumandalı çek valflerin bakım gereksinimleri, daha basit alternatiflere göre daha yüksektir. Tıkanmayı önlemek için pilot geçişlerin düzenli olarak kontrol edilmesi ve temizlenmesi gerekir. Hem ana popet hem de pilot popet üzerindeki conta aşınması, sıvı ve sıcaklık koşullarınıza bağlı olarak genellikle NBR veya FKM malzemeleri kullanılarak periyodik değişim gerektirir. Bu bakım görevleri, temel bir çek valfin bakımına kıyasla daha fazla teknik bilgi gerektirir ve muhtemelen bakım personeli için özel eğitim gerektirir.
Dinamik yük uygulamaları, pilot kumandalı çek valf SL modellerinde takırdama sorunlarına neden olabilir. Yükler salındığında veya titreştiğinde, valf eşik basıncında tekrar tekrar açılıp kapanabilir, bu da gürültüye ve daha hızlı aşınmaya neden olabilir. Dengeleme valfleri, aşamalı açılma özellikleri sayesinde bu dinamik koşulları daha sorunsuz bir şekilde ele alır. Uygulamanız statik tutma yerine sabit yük hareketi içeriyorsa pilot kumandalı çek valf en iyi seçim olmayabilir.
Termal genleşme etkileri, pilotla çalıştırılan çek valf uygulamalarında göze çarpmayan ancak gerçek bir risk oluşturur. Kapalı bir valf ile yük arasında sıkışan hidrolik yağı ısındığında genleşir ve basıncı artırır. Mühendisler bazen buna "termal kilit" diyorlar çünkü basınç artışı o kadar şiddetli olabiliyor ki pilot sinyali bunun üstesinden gelemiyor. 10 santigrat derece civarındaki sıcaklık artışları, sıkışan hacimlerde 100 barı aşan basınç artışlarına neden olabilir. Termal tahliye vanalarının tasarlanması veya sıcaklığa dayanıklı akışkanların dikkate alınması bu riski azaltmaya yardımcı olur.
Maliyet hususları, pilot kumandalı çek valf SL modellerini basit uygulamalar için daha az çekici hale getirmektedir. Temel doğrudan etkili çek valfin maliyeti önemli ölçüde daha düşüktür ve yük tutmanın gerekli olmadığı durumlarda doğrudan geri akışın önlenmesi için mükemmel şekilde çalışır. Bir SL valfinin gelişmiş kontrol özellikleri, yalnızca uygulamanızın özellikle uzaktan serbest bırakma özelliğine, sıfır sızıntıya veya hassas çift yönlü kontrole ihtiyaç duyduğu durumlarda yüksek fiyatlarını haklı çıkarır.
SL Valflerini Alternatif Çözümlerle Karşılaştırma
Doğrudan etkili çek valfler, pilot kumandalı çek valf SL'ye en basit alternatifi temsil eder. Bu temel valfler, popeti hafif bir yayın karşısında kaldırmak için tek başına sıvı basıncını kullanır ve ters akışı bloke ederken tek yönde akışa izin verir. Çok hızlı tepki veriyorlar ve pilotla çalıştırılan tasarımlardan çok daha ucuza mal oluyorlar. Bununla birlikte, doğrudan etkili çek valfler yüksek basınç altında bir miktar sızıntı yapabilir, sıvının popete doğrudan çarpması nedeniyle daha hızlı aşınabilir ve ters yönde uzaktan açılamayabilir. Pompa çıkışı koruması veya temel hat izolasyonu için iyi çalışırlar ancak gerçek yük tutma gereksinimlerini karşılamada başarısız olurlar.
Dengeleme valfleri, basınç tahliye işlevini çek valf davranışıyla birleştirerek dinamik yükler için sorunsuz kontrol sağlar. Bu valfler, yük basıncına bağlı olarak açılmayı modüle ederek kaçmayı önlemek için karşı basıncı korurken dikey yüklerin kontrollü bir şekilde azalmasına olanak tanır. Vinçli vinçler veya araç kaldırma kapıları gibi yüklerin sürekli hareket ettiği yerlerde mobil ekipman hareket kontrolünde mükemmeldirler. Buradaki ödün, dengeleme valflerinin her zaman bir miktar kontrollü sızıntıya sahip olması ve doğrudan etkili veya pilotla çalıştırılan çek valflerden daha pahalı olmasıdır. Hareketin istenmediği durumlarda statik yük tutma için pilot kumandalı çek valf SL, daha düşük maliyetle daha iyi performans sağlar.
Elektrikle kontrol edilen solenoid valfler, uzaktan serbest bırakma özelliği için başka bir seçenek sunar. Bu valfler, iç makaraları veya popetleri kaydırmak için elektromanyetik bobinler kullanır ve pilot basıncı gerektirmeden açma-kapama kontrolü sağlar. Elektronik kontrol mimarisine sahip sistemlerde iyi çalışırlar ve PLC'ler ve diğer otomasyon ekipmanlarıyla doğrudan entegre olabilirler. Bununla birlikte, solenoid valfler tipik olarak benzer boyuttaki pilotla çalıştırılan çek valflere göre daha düşük akış kapasitesine sahiptir, sürekli enerjilendirme sırasında ısı üretir ve açık konumları korumak için elektrik gücüne ihtiyaç duyar. Pilot kumandalı çek valf SL, hidrolik gücün hazır olduğu ve elektriksel karmaşıklığın en aza indirilmesi gereken uygulamalarda kazanır.
Hidrolik sigortalar, güvenlik açısından kritik yük tutma konusunda özel bir alternatif sunar. Bu cihazlar, hortumun yırtıldığını veya bağlantı parçasının kırıldığını gösterebilecek aşırı akış hızlarını tespit ettiklerinde otomatik olarak kapanır. Pilot kumandalı çek valflerin sağlayamadığı acil durum korumasını sağlarlar. Ancak sigortalar uzaktan serbest bırakma özelliği sağlamaz ve yasal yüksek akış koşullarında hatalı tetikleme yapabilir. Pek çok mühendis, normal kontrol için pilot kumandalı çek valf SL ve acil durum yedekleme koruması için hidrolik sigorta kullanarak her iki teknolojiyi birleştirir.
Hizmet Ömrünü Uzatan Bakım Uygulamaları
Düzenli denetim programları, pilotla çalıştırılan çek valf SL sistemlerinin güvenilir şekilde çalışmasını sağlar. Aylık görsel kontroller, contalar ve montaj yüzeyleri çevresinde harici yağ sızıntısı olup olmadığını araştırmalıdır. Küçük sızıntılar bile zamanla daha da kötüleşecek conta bozulmasına işaret eder. Valf çalışması sırasında olağandışı sesleri dinlemek, tam bir arıza meydana gelmeden önce sorunları ortaya çıkarabilir. Gıcırdayan veya gıcırdayan sesler genellikle dengesiz basınç koşulları veya aşınmış popet yüzeyleri anlamına gelir.
Sıvı temizliği bakımı, pilotla çalıştırılan çek valfleri kirlenmeye karşı savunmasız hale getiren küçük pilot geçişlerini korur. ISO 4406 temizlik sınıfı 20/18/15 gerekliliklerine uymak, filtreleme sisteminizin parçacıkları kontrol deliklerine yerleşmeden önce yakaladığı anlamına gelir. Su kirliliği olmadan uygun hidrolik yağının kullanılması iç yüzeylerin korozyonunu önler. Pek çok bakım programı, kirlilik seviyelerinin kabul edilebilir aralıklarda kaldığını doğrulamak için üç ayda bir yağ numunesi alma ve analiz içerir.
Pilot hattı denetimi özel ilgiyi hak ediyor çünkü bu küçük çaplı tüpler ve geçitler kolayca tıkanıyor. Pilot hatların bağlantısının kesilmesi ve geri yıkanması yıllık olarak biriken kalıntıları ortadan kaldırır. Pilot devresindeki çek valfler, yapışma belirtileri gösteriyorsa temizlenmeli veya değiştirilmelidir. Pilot basıncının bir göstergeyle test edilmesi, pilotla çalıştırılan çek valf SL'ye açılması komutunu verdiğinizde X portuna yeterli kontrol sinyalinin ulaştığını doğrular.
Conta değiştirme aralıkları çalışma koşullarına bağlıdır ancak genellikle her iki ila beş yılda bir gerçekleşir. NBR contaları orta sıcaklıktaki uygulamalarda daha uzun süre dayanırken, FKM contaları daha yüksek sıcaklıklara ve agresif sıvılara dayanır ancak maliyeti daha yüksektir. Contaları değiştirirken, popet ve valf gövdesi üzerindeki temas eden yüzeyleri, yeni elastomerlerle bile iyi bir sızdırmazlığı engelleyebilecek çizik veya aşınma açısından inceleyin. İnce zımpara kağıdıyla hafif cilalama, sızdırmazlık yüzeylerini eski haline getirebilir, ancak derin çizikler valf gövdesinin değiştirilmesini gerektirir.
İşlevsel testler, pilotla çalıştırılan çek valflerin hala doğru şekilde çalıştığını doğrular. Basit bir testte ağırlık yüklü dikey bir silindir kullanılır. Pilot basıncı bloke edildiğinde yük saatlerce veya günlerce tamamen sabit kalarak sıfır sızıntı göstermelidir. Nominal pilot basıncının uygulanması vanayı açmalı ve yükün düzgün bir şekilde inmesine olanak sağlamalıdır. Pilot basıncı kapalıyken yük aşağı doğru inerse veya vanayı açmak için aşırı pilot basıncı gerekiyorsa bakım veya değiştirme gerekir.
Yaygın Sorunları Giderme
Pilotla çalıştırılan bir çek valf SL, komut üzerine açılmadığında, X portundaki pilot basıncını doğrulayarak başlayın. Pilot bağlantısında bir basınç göstergesinin kullanılması, valfe yeterli sinyal basıncının ulaşıp ulaşmadığını doğrular. Pilot basıncı 5 barın altında ölçülürse sorun vananın kendisinden ziyade pilot devresindedir. Pilot beslemede tıkalı hatları, arızalı pilot valfleri veya yetersiz pompa kapasitesini kontrol edin.
Pilot basıncı doğru okunmasına rağmen valf hala açılmıyorsa, pilot geçişinde kirlenme veya sıkışmış kontrol pistonu olduğundan şüphelenin. Valfin sökülmesi genellikle piston hareketini önleyen kir veya korozyonu ortaya çıkarır. Tüm iç geçitlerin iyice temizlenmesi ve contaların değiştirilmesi genellikle işlevi geri kazandırır. Ciddi durumlarda, kontrol pistonunun yüzeyi çentiklenebilir ve değiştirilmesi gerekebilir.
Engellenen yöndeki sızıntı, popetin veya yatağın hasar gördüğünü gösterir. Yumuşak popet yüzeyine az miktarda kir yerleşebilir ve vana kapalıyken bile sızıntı yolları oluşabilir. Sökme ve inceleme, popetin ve koltuğun temizlenmesinin sızdırmazlığı sağlayıp sağlamadığını veya yedek parçaların gerekli olup olmadığını gösterecektir. Temizleme sonrasında sızıntı devam ederse sistem basıncının vananın nominal kapasitesini aşmadığını kontrol edin; bu durum sızdırmazlık yüzeylerine kalıcı hasar verebilir.
Çalışma sırasındaki çatırdama veya titreşim, yükün dengesiz olduğunu veya pilot basıncının salındığını gösteriyor. Valf çalışması sırasında yükün sabit kaldığını doğrulayın. Yükün kendisi titreşiyorsa pilot kumandalı çek valf SL bu uygulama için doğru çözüm olmayabilir. Pilot devredeki basınç dengesizliği, valfin eşik noktasında tekrar tekrar açılıp kapanmasına neden olabilir. Pilot hattına bir akümülatör takılması çoğu zaman bu basınç dalgalanmalarını yumuşatır ve takırdamayı durdurur.
Valf değiştirme sırasındaki gürültü, genellikle basınç düşürme özelliğinin düzgün çalışmadığı veya uygulamanın B tipi yerine A tipi bir vanaya ihtiyaç duyduğu anlamına gelir. Bilyeli popet ön açma aşaması basıncı aniden serbest bırakmayan modeller, hidrolik hatlarda akustik şok oluşturabilir. Gürültü kabul edilemez düzeydeyse, dekompresyon varyantı pilot kumandalı çek valf SL'ye geçmek genellikle sorunu çözer. Alternatif olarak, pilot hattına küçük bir delik eklenmesi vananın açılmasını yavaşlatır ve biraz daha yavaş tepki pahasına şoku azaltır.
Termal kilit durumları farklı sorun giderme yaklaşımları gerektirir. Sistem sıcak koşullarda boşta kaldıktan sonra yüklerin taşınması zorlaşırsa, sıkışan sıvı genleşmesi muhtemelen aşırı basınca neden oluyordur. Normal çalışma basıncının üzerinde ancak pilot geçersiz kılma kapasitesinin altında ayarlanmış küçük termal tahliye vanalarının takılması, normal çalışmayı etkilemeden termal genleşmeye izin verir. Alternatif olarak sıcaklığa dayanıklı hidrolik sıvıların kullanılması termal genleşme katsayılarını azaltır.
Gelecekteki Gelişmeler ve Sektör Trendleri
Hidrolik sistem tasarımcıları, öngörülü bakımı mümkün kılmak için sensörleri pilot kumandalı çek valf SL bileşenleriyle giderek daha fazla entegre ediyor. Pilot hatlarındaki basınç dönüştürücüler, kontrol sinyali gücünü izleyerek, pilot basıncı işlevsel seviyelerin altına düşmeden önce operatörleri uyarır. Y portundan gelen drenaj hattındaki kirlilik sensörleri, parçacıkların birikmeye başladığını tespit ederek tıkanma meydana gelmeden önce bakımı tetikler. Bu akıllı valf sistemleri sorunları erken tespit ederek plansız duruş sürelerini azaltır.
Çevre düzenlemeleri, özellikle mobil ekipmanlarda ve ormancılık uygulamalarında biyolojik olarak parçalanabilen hidrolik sıvıların benimsenmesini teşvik etmektedir. Modern pilot kumandalı çek valf SL tasarımları, uyumlu conta malzemeleri ve gelişmiş korozyon koruması aracılığıyla bu sıvıları barındırır. VDMA 24568 ve benzeri standartlar, mühendislerin biyo-yağ uygulamaları için uygun vanaları seçmesine yardımcı olur. Çevresel kaygılar arttıkça, alternatif akışkan kimyalarıyla daha geniş uyumluluk beklenmelidir.
Mobil ekipmanlardaki minyatürleştirme trendleri, performanstan ödün vermeden daha küçük, daha hafif, pilotla çalıştırılan çek valflere talep yaratıyor. 3D baskı ve hassas döküm gibi gelişmiş üretim teknikleri daha kompakt tasarımlara olanak sağlayabilir. Her kilogramın çalışma aralığını etkilediği akülü elektrikli mobil ekipmanlarda ağırlığın azaltılması önemli ölçüde önemlidir. Gelecekteki pilot kumandalı çek valf SL modelleri, basınç taşımayan bileşenlerde alüminyum veya mühendislik plastikleri gibi daha hafif malzemeler içerebilir.
Enerji verimliliği iyileştirmeleri, serbest akış yönündeki basınç düşüşlerinin azaltılmasına odaklanmaktadır. Nominal akışta mevcut 5 bar'lık basınç düşüşü bile ısıya dönüşen boşa harcanan enerjiyi temsil eder. Optimize edilmiş akış yolu geometrisi potansiyel olarak basınç düşüşünü yarıya indirerek genel sistem verimliliğini artırabilir. Enerji maliyetleri arttıkça ve çevre baskısı arttıkça, bu verimlilik kazanımları ekonomik açıdan daha cazip hale geliyor.
Elektronik kontrol sistemleriyle entegrasyon muhtemelen genişleyecektir. Pilotla çalıştırılan çek valf SL şu anda tamamen hidrolik pilot sinyallerine dayansa da, gelecek versiyonlarda doğrudan valf gövdesine yerleştirilmiş elektronik pilot valfler ve konum sensörleri bulunabilir. Bu entegrasyon, sistem mimarisini basitleştirir ve daha karmaşık kontrol algoritmalarına olanak tanırken pilotla çalıştırılan çek valfleri çekici kılan mekanik basitliği ve güvenilirliği korur.
Uygulamanız için Doğru Seçimi Yapmak
Alternatif teknolojilere karşı pilot kumandalı çek valf SL'yi seçmek, özel gereksinimlerinizin dikkatli bir şekilde değerlendirilmesini gerektirir. Uygulamanızın statik yük tutmaya mı yoksa dinamik yük kontrolüne mi ihtiyacı olduğunu belirleyerek başlayın. Valf kapatıldığında yükün tamamen sabit kalması gerekiyorsa pilot kumandalı çek valf SL'nin sıfır sızıntı özelliği onu en iyi seçim haline getirir. Yük kontrollü iniş oranlarıyla sık sık hareket ediyorsa, dengeleme valfi muhtemelen daha iyi hizmet verir.
Uzaktan serbest bırakma özelliğinin tasarımınızda önemli olup olmadığını düşünün. Manüel valf işleminin kabul edilebilir olduğu basit uygulamalarda, daha ucuz olan doğrudan etkili çek valfler kullanılabilir. Operatörlerin vana açıklığını uzaktan kontrol etmesi gerektiğinde veya otomatik sistemlerin vana kontrolünü entegre etmesi gerektiğinde, pilot kumandalı çek valf SL, pilot devresi aracılığıyla temel uzaktan kumandayı sağlar. Personelin tehlikeli alanlardan uzak tutulması genel sistem güvenliğini artırırken, güvenlik hususları genellikle bu gereksinimi doğurur.
Sisteminizin kontaminasyon kontrol yeteneklerini dürüstçe değerlendirin. Pilot kumandalı çek valf SL modelleri, temiz hidrolik sıvısı ve uygun filtreleme gerektirir. Uygulamanız marjinal filtrelemenin olduğu tozlu ortamlarda çalışıyorsa veya bakım uygulamaları tutarsızsa, daha az küçük geçişe sahip daha basit vana türleri, performans sınırlamalarına rağmen daha güvenilir olabilir. Vanaların gerektirdiği temizliği sağlayamayan sistemler için gelişmiş vanaları seçmeyin.
Akış hızı ve basınç gereksinimleri, vana boyutu seçiminizi daraltır. Çoğu sistem sürekli olarak maksimum akışta çalışmadığından, pompa kapasitesine güvenmek yerine devrenizdeki gerçek akış hızlarını ölçün. Gerçek akış hızlarınızı karşılayan en küçük vanayı seçmek, maliyeti ve ağırlığı en aza indirir. Basınç değerleri, yeterli güvenlik payı ile maksimum sistem basıncını aşmalıdır; genellikle beklenen maksimum basıncın en az yüzde 25 üzerinde değere sahip vanalar seçilmelidir.
Harici drenaj gereksinimleri, bir SL modeline mi ihtiyacınız olduğunu yoksa daha basit SV versiyonunun yeterli olup olmadığını belirler. Pilot drenajınız ana vana ile aynı manifold üzerinden tanka dönebiliyorsa, dahili drenaj SV modelleri iyi çalışır. Pilot tahliyenin ayrı olarak yönlendirilmesi gerektiğinde, belki de tank basıncının pilot çalışmayı engellememesini sağlamak için, pilot kumandalı çek valf SL modellerindeki harici tahliye portu Y gerekli esnekliği sağlar.
Kurulum alanı kısıtlamaları montaj stili seçimini etkiler. Alt plaka montajı, birden fazla valfi barındıracak bir manifold tasarlayabildiğinizde en kompakt kurulumu sunar. Dişli bağlantılar, manifold imalatının pratik olmadığı yenileme uygulamaları veya test standları için esneklik sağlar. Belirli bir montaj konfigürasyonuna karar vermeden önce mevcut alanı dikkatli bir şekilde ölçün ve boyutsal çizimleri gözden geçirin.
Çözüm
Pilot kumandalı çek valf SL, uzaktan kumandalı, sıfır sızıntılı yük tutma gerektiren hidrolik sistemlerde özel ancak önemli bir rolü yerine getirir. Harici drenaj konfigürasyonu, standart SV modellerinin karşılayamayacağı tasarım esnekliği sağlar ve özellikle pilot basınç yönlendirmesinin önemli olduğu karmaşık devrelerde değerlidir. Bu valflerin hem yeteneklerini hem de sınırlamalarını anlamak, mühendislerin bunları ne zaman kullanacakları ve bakımlarını nasıl doğru şekilde yapacakları konusunda bilinçli kararlar almalarına yardımcı olur.
Endüstriyel otomasyon, mobil ekipman ve güvenlik açısından kritik sistemlerdeki statik yük uygulamaları için pilot kumandalı çek valf SL teknolojisi, daha basit alternatiflerin karşılayamayacağı güvenilir performans sunar. Sıfır sızıntı ve uzaktan kontrolün gerekli olduğu durumlarda daha yüksek maliyet ve bakım gereksinimleri haklı çıkar. Daha az talepkar uygulamalar genellikle doğrudan etkili çek valfler veya daha düşük maliyetli diğer basit çözümlerle iyi çalışır.
Doğru seçim, nominal boyut, basınç değerleri, conta malzemeleri ve montaj konfigürasyonu dikkate alınarak vana spesifikasyonlarının gerçek sistem gereksinimlerine uygun hale getirilmesini gerektirir. RE 21482 kataloğunu da içeren Bosch Rexroth'un ayrıntılı teknik belgeleri, doğru vana boyutlandırması için gereken verileri sağlar. Hyquip ve Leader Hydraulics gibi tedarikçiler belirli modeller için uygulama desteği ve fiyatlandırma sağlayabilir.
Kirlilik kontrolünü ve düzenli denetimi vurgulayan bakım programları, pilotla çalıştırılan çek valf SL sistemlerinin on yıl veya daha uzun süre güvenilir şekilde çalışmasını sağlar. Sorunlar ortaya çıktığında, sistematik sorun giderme genellikle pilot hattı tıkanması veya conta aşınması gibi düzeltilebilir nedenleri tanımlar. Bu valflerin dahili olarak nasıl çalıştığını anlamak, sorun gidermeyi çok daha etkili hale getirir.
Hidrolik teknolojisi, elektronik kontroller ve gelişmiş enerji verimliliği ile daha fazla entegrasyona doğru geliştikçe, pilot kumandalı çek valf SL tasarımları yeni gereksinimleri karşılayacak şekilde uyum sağlamaya devam edecektir. Temel çalışma prensibi (kapalı bir popetin mekanik olarak serbest bırakılması için pilot basıncının kullanılması) sağlam kalır ve büyük olasılıkla önümüzdeki uzun yıllar boyunca hidrolik sistemlere hizmet edecektir. Bu vanaları iyice anlayan mühendisler daha iyi sistemler tasarlayabilir ve sorunları daha etkili bir şekilde çözebilir.
