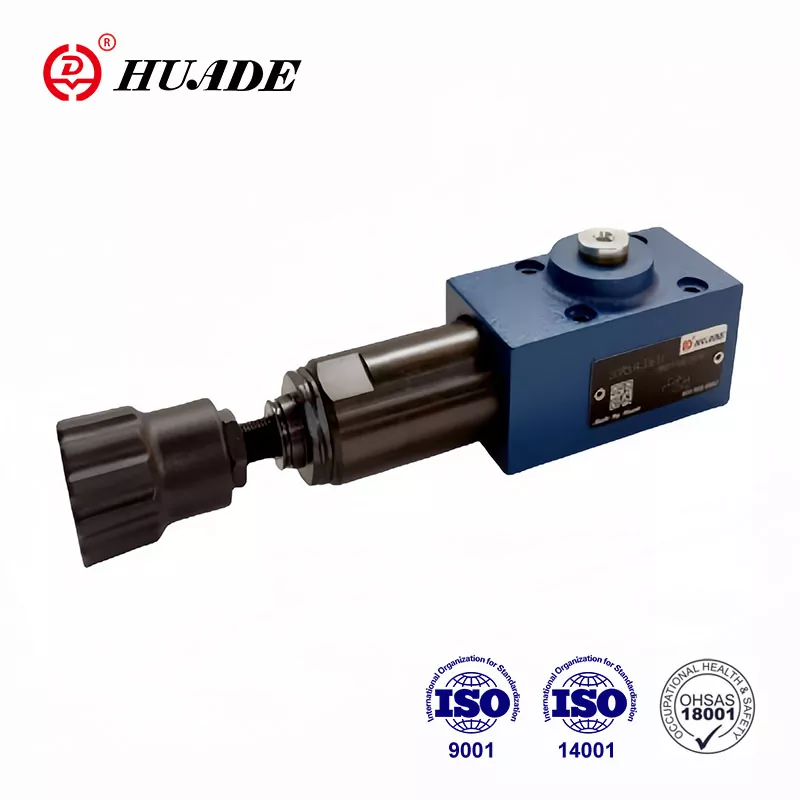

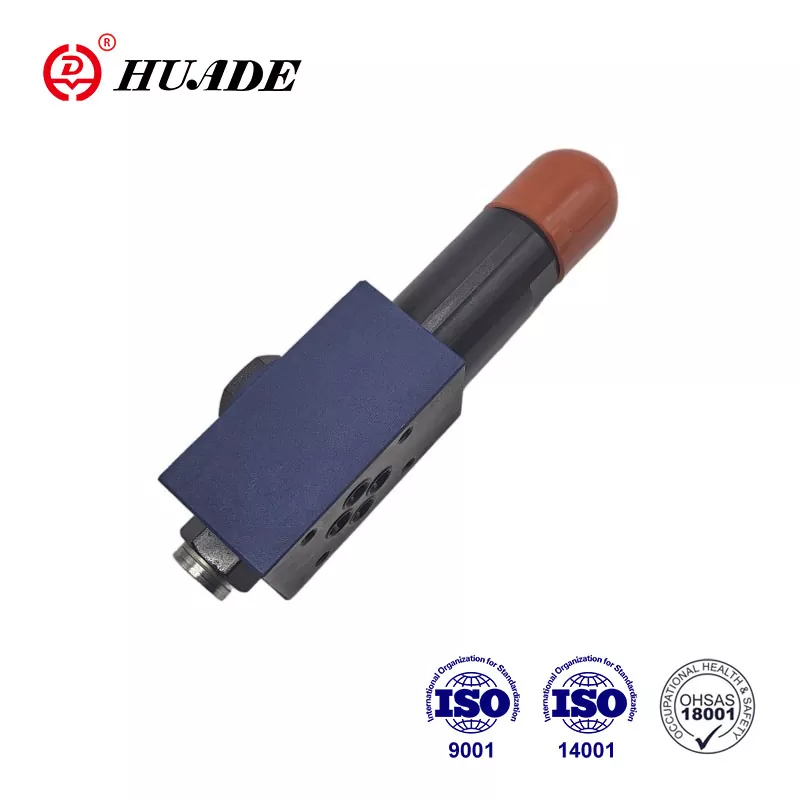

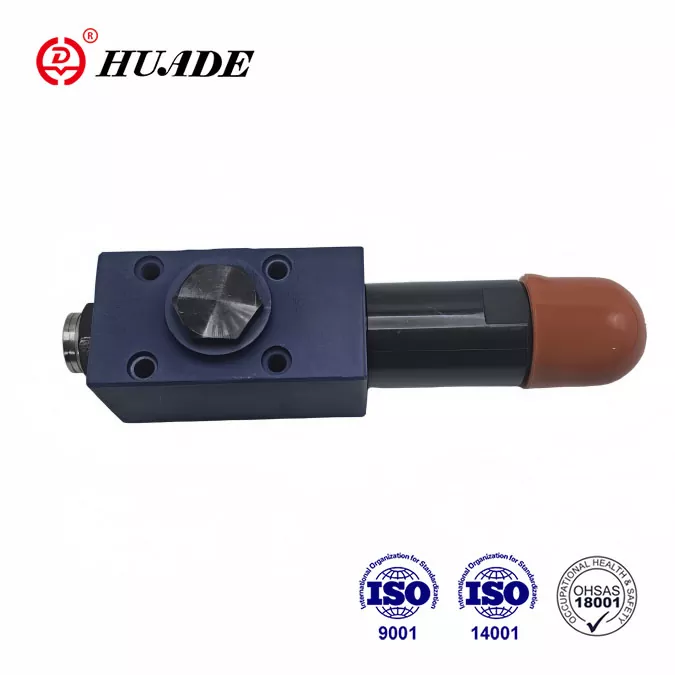

Basınç düşürme vanası DR 6 DP'nin ana işlevi sistemdeki basıncı kontrol etmektir. Uzun vadeli işbirliği nedeniyle Huade®'nin DR 6 DP serisi aynı tip Rexroth'un yerini alabilir. Fabrika ulusal bir anahtar kuruluştur ve Çin'de bir dizi fahri sertifika ve patent almıştır. Huade Hydraulic, ürünlerinin kalitesini sağlarken ürünlerinin pratikliğine de odaklanıyor. Basınç düşürücü vanaların fiyatları nispeten ucuzdur.
|
Maksimum çalışma basıncı (Port P) (MPa) |
31,5'a kadar |
|
Maks. ikincil basınç (Port A) (MPa) |
2,5'a kadar; 7,5'a kadar; 15,0'a kadar; 21,0'a kadar; 31,5'a kadar |
|
Maks. karşı basınç ( Bağlantı Noktaları T(Y)) (MPa) |
16'ya kadar |
|
Maksimum akış (L/dak) |
60'a kadar |
|
Basınç sıvısı Mineral yağ |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Viskozite aralığı(mm²/s) |
10~800 |
|
Basınçlı sıvı-sıcaklık aralığı(°C) |
-30 ila +80 |
|
Kirlenme derecesi (um) |
Sıvının izin verilen maksimum kirlenme derecesi NAS 1638 sınıf 9'a uygundur. |
|
Ağırlık (kg) |
yaklaşık 1,2 |
Özellikler:
▶ Alt plaka montajı
▶ 5 basınç değeri
▶ 4 ayar elemanı:
. Döner düğme
. Altıgen ve koruyucu kapaklı ayar vidası
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ Çek valf, isteğe bağlı
▶ DIN 24 340, Form D, ISO 5781 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Sistem basıncını düşürmek için DR 6 DP tipi basınç düşürücü vana kullanılır.
DR 6 DP vana tipi, sekonder tarafta basınç tahliye fonksiyonuna sahip, 3 yollu, doğrudan kumandalı bir basınç düşürme vanasıdır.
İkincil basınç, basınç ayar elemanı (4) tarafından ayarlanır. Dinlenme halindeyken valf normalde açıktır ve basınç sıvısı P portundan A portuna engellenmeden akabilir. A portundaki basınç aynı zamanda kontrol hattı (6) aracılığıyla sıkıştırmanın karşısındaki makara alanında mevcuttur. yay(3). A portundaki basınç, baskı yayında (3) ayarlanan basınç seviyesini aştığında kontrol makarası (2) kontrol konumuna hareket eder ve A portundaki ayarlanan basıncı sabit tutar.
Kontrol ve pilot yağı, kontrol hattı (6) aracılığıyla A portundan alınır.
Aktüatör üzerindeki dış kuvvetler nedeniyle A portundaki basınç hala artıyorsa, kontrol makarası (2) baskı yayına (3) doğru daha da hareket eder.
Bu, kontrol makarası (2) üzerindeki kontrol alanı (8) aracılığıyla A portundan tanka bir akış yolunun açılmasına neden olur. Daha sonra basıncın daha fazla yükselmesini önlemek için yeterli basınçlı sıvı tanka akar.
Yay odası (7) daima T(Y) portu üzerinden harici olarak tanka boşaltılır.
A portundan P portuna serbest geri dönüş akışı için isteğe bağlı bir çek valf (5) takılabilir.
Bir manometre bağlantısı (1), vanadaki ikincil basıncın izlenmesine olanak sağlar.
DR 6 DP 1-50B'nin yapısı
DR 6 DP'nin sembolleri
