Hiç hidrolik ekipmanınızın aniden yavaşlayarak sürünmeye başladığını izlediniz mi? Veya su sisteminizin basıncının tuhaf davrandığını mı fark ettiniz? On olaydan dokuzunda suçlu, biraz dikkat gerektiren bir akış kontrol valfidir. Bu önemli bileşenlere nasıl ince ayar yapacağınızı merak ediyorsanız doğru yerdesiniz.
Akış kontrol valfleri sıvı sistemlerinin hacim düğmeleri gibidir; sıvı veya gazın borulardan ne kadar hızlı aktığını kontrol ederler. Tıpkı arabanızın hız sabitleme sistemini ayarlamak gibi, bu valfların doğru şekilde ayarlanması, sorunsuz çalışma ile maliyetli arızalar arasındaki fark anlamına gelebilir.
İster hidrolik sistemlerde valf ayarlama sorunlarını gideriyor, ister endüstriyel proseslerde su akışını yönetiyor, ister pnömatik ekipmanın ince ayarını yapıyor olun, bu eksiksiz kılavuz, akış kontrol valflerinin güvenli ve etkili bir şekilde ayarlanması hakkında bilmeniz gereken her şeyi size anlatacaktır.
Akış Kontrol Vanası Nedir?
Akış kontrol vanası, bir boru veya sistemden ne kadar akışkanın (sıvı veya gaz) geçtiğini kontrol eden bir cihazdır. Bunu mutfağınızdaki bir musluk gibi düşünün; onu çevirerek daha fazla veya daha az suyun akmasını sağlayabilirsiniz. Ancak akış kontrol valfleri çok daha hassastır ve endüstriyel sistemlerde, makinelerde ve ekipmanlarda kullanılır.
Uluslararası Otomasyon Topluluğu'na (ISA) göre akış kontrol valfleri, endüstriyel proses kontrolünde temel bileşenlerdir ve istenen sistem performansını korumak için sıvı akış hızlarını düzenleyen son kontrol elemanları olarak hizmet eder.[1]
Akış Kontrol Vanaları Neden Önemlidir?
Bu valfler çok önemlidir çünkü:
- Hidrolik silindirlerin ve motorların hızını kontrol edin
- Çok fazla basınç nedeniyle sistemin zarar görmesini önleyin
- Akış hızlarını optimize ederek enerji tasarrufu yapın
- Makinelerin sorunsuz çalışmasını sağlamak
- Tutarlı performansın korunmasına yardımcı olun
Akış kontrol valfi düzgün şekilde ayarlanmadığında şunları fark edebilirsiniz:
- Ekipman çok hızlı veya çok yavaş çalışıyor
- Hidrolik sistemlerde sarsıntılı veya sert hareketler
- Boşa harcanan enerji ve daha yüksek maliyetler
- Sistem bileşenlerinde erken aşınma

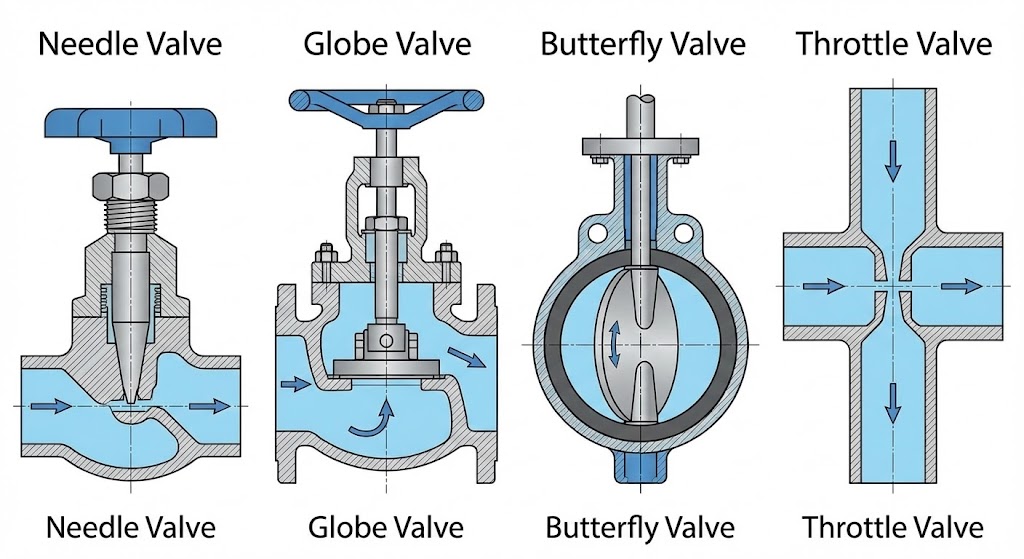

Akış Kontrol Vanalarının Çeşitleri
Düzenlemelere dalmadan önce karşılaşacağınız ana türlere bakalım:
İğne Vanalar
Bunlar, küçük bir açıklıktan akışı kontrol etmek için sivri uçlu bir iğne kullanır. Hassas kontrol için harikadırlar ancak daha fazla basınç düşüşü yaratırlar.
En iyisi: Küçük sistemlerde, yakıt karışımlarında veya hassas uygulamalarda akışın ince ayarı.
Küresel Vanalar
Bunlar, akışı kontrol etmek için yukarı ve aşağı hareket eden bir diske sahiptir. Kısma (kademeli akış kontrolü) için mükemmeldirler ancak hacimli olabilirler.
En iyisi: Su sistemleri, buhar uygulamaları ve iyi kapatma özelliğine ihtiyaç duyduğunuz durumlar.
Kelebek Vanalar
Bunlar akışı kontrol etmek için dönen bir disk kullanır. Çalıştırılmaları hızlıdır ancak ince ayarlar için daha az hassastırlar.
En iyisi: Büyük boru sistemleri, hızlı kapatma uygulamaları ve alanın sınırlı olduğu sistemler.
Kısma Valfleri
Ayarlanabilir bir açıklıktan akışı kısıtlayan basit valfler. Pnömatik (hava) sistemlerde yaygındır.
En iyisi: Hava sistemlerinde ve basit hidrolik devrelerde temel akış kontrolü.
Basınç Dengelemeli ve Dengelemesiz Vanalar
Bu, vananızı nasıl ayarlayacağınızı etkileyen önemli bir ayrımdır:
- Nasıl çalışırlar:Sistem basıncı değiştiğinde akış değişir
- Artıları:Basit, güvenilir ve uygun maliyetli
- Eksileri:Akış, basınç dalgalanmalarına göre değişir
- Şunun için en iyisi:Sabit basınçlı sistemler
- Nasıl çalışırlar:Basınç değiştiğinde bile sabit akışı koruyun
- Artıları:Basınç değişimlerinden bağımsız olarak tutarlı performans
- Eksileri:Daha karmaşık ve pahalı
- Şunun için en iyisi:Değişken yük veya basınçlara sahip sistemler
Dergide yayımlanan araştırmaMakinelerbasınç dengelemeli akış kontrol valflerinin, basınç değişimlerini otomatik olarak ayarlamak için dahili dengeleme mekanizmalarını kullandığını ve böylece dinamik yükleme koşulları altında tutarlı akış hızlarını koruduğunu göstermektedir.[2]
Endüstri Standartları ve Uyumluluk
Akış kontrol valflerini ayarlarken belirlenmiş endüstri standartlarını takip etmek önemlidir. Valf tasarımını ve testini düzenleyen birincil standart kuruluşları şunları içerir:[3] [4]
-
ANSI/ISA Standartları:Uluslararası Otomasyon Derneği, kontrol vanası tasarımı, testi ve performansı için kapsamlı yönergeler sağlayan ISA-75 standart serisini yayınlamaktadır. Temel standartlar şunları içerir:
- Uygun prosedürleri izleyerek sistemi güvenli bir şekilde kapatın
- ANSI/ISA-75.05.01 (Kontrol valfi terminolojisi)
- ANSI/ISA-75.11.01 (İçsel akış özellikleri ve değişkenlik)
-
API Standartları:Uluslararası Standardizasyon Örgütü, aşağıdakiler gibi küresel olarak tanınan standartları sağlar:
- ISO 5208 (Endüstriyel vanalar basınç testi)
- ISO 6263 (Dengelenmiş akış kontrol vanalarının montaj yüzeyleri)
- ISO 6403 (Akış ve basınç test yöntemlerini kontrol eden vanalar)
- API Standartları:Amerikan Petrol Enstitüsü, valf muayenesi ve test prosedürleri için API 598 de dahil olmak üzere, özellikle petrol ve gaz uygulamalarıyla ilgili standartlar oluşturur.
Bu standartlar, farklı valf üreticileri ve uygulamaları arasında güvenliği, güvenilirliği ve birlikte çalışabilirliği sağlar.
İhtiyacınız Olan Araçlar
Herhangi bir valf ayarına başlamadan önce şu temel araçları toplayın:
| Alet | Amaç |
|---|---|
| Akış ölçer | Gerçek sıvı akış hızını ölçer |
| Basınç göstergesi | Sistem basıncını izler |
| Ayarlanabilir anahtar | Valf ayarlarını yapar |
| Kilit somunları veya klipsler | Ayarlarınızı korur |
| Güvenlik ekipmanları | Çalışma sırasında sizi korur |
⚠️Önce Güvenlik: Önemli Önlemler
Güvenlik adımlarını asla atlamayın! Basınçlı sistemlerle çalışmak tehlikeli olabilir. İşte yapmanız gerekenler:
Başlamadan Önce:
- Sistemi kapatın ve tüm basıncı boşaltın
- Sistem sıcak çalışıyorsa soğumasını bekleyin
- Koruyucu gözlük ve eldiven giyin
- Acil durumlarda yakınınızda bir iş arkadaşınız olsun
- Özel güvenlik talimatları için sistem kılavuzunu okuyun
Kilitleme/Etiketleme Prosedürleri:
- Yanlışlıkla başlatmayı önlemek için enerji kaynaklarını kilitleyin ve etiketleyin
- Tüm basıncın serbest kaldığını doğrulayın
- Bakım çalışmaları hakkında diğer çalışanları bilgilendirin

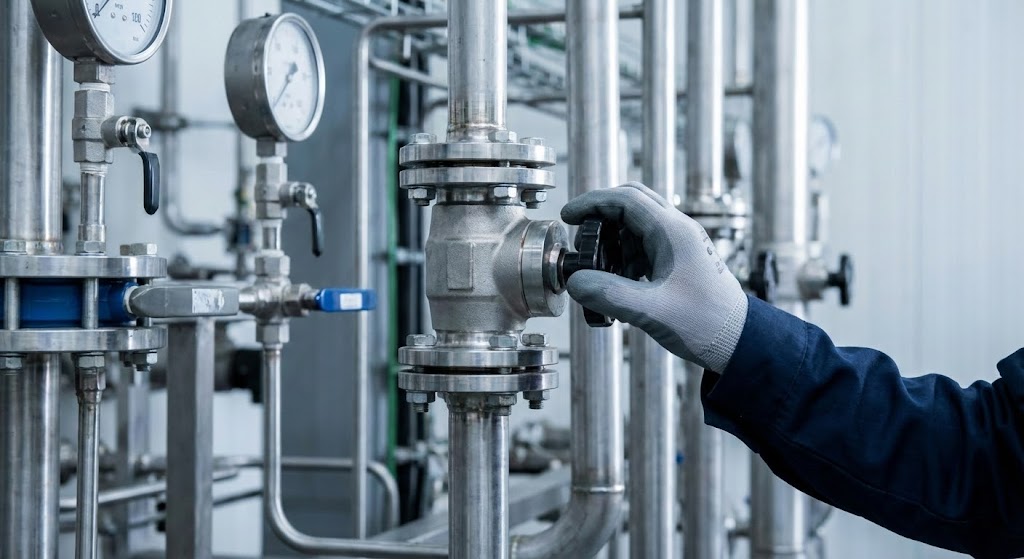

Akış Kontrol Valflerinin Ayarlanması İçin Adım Adım Kılavuz
1. Adım: Ayarlamaya Hazırlanın
- Uygun prosedürleri izleyerek sistemi güvenli bir şekilde kapatın
- Sistem özelliklerinden hedef akış hızınızı belirleyin
- Vananın mevcut konumunu kontrol edin ve mevcut ayarları not edin
- Henüz mevcut değilse akış ölçerinizi ve basınç göstergelerinizi takın
Adım 2: Temel Ayarlama Süreci
Küçük ayarlamalarla başlayın; asla bir anda büyük değişiklikler yapmayın.
- Ayar vidasını veya düğmeyi yavaşça çevirin:
- Saat yönünde (sıkma)= Daha az akış
- Saat yönünün tersine (gevşetme)= Daha fazla akış
- Bir seferde yalnızca 1/8 ila 1/4 dönüş yapın
- Başlangıç valf konumu (kapalı konumdan döner)
3. Adım: İzleyin ve İnce Ayar Yapın
- Sistemi çalıştırın ve akış ölçer okumasını izleyin
- Her ayarlamadan sonra sisteme yerleşmesi için bir dakika verin; acele etmeyin!
- Gerektiğinde küçük ayarlamalar yapın; burada sabır çok önemlidir
- Güvenli limitler dahilinde kalmak için gözünüz basınç göstergelerine dikkat edin
- Her ayarlamadan sonra sisteme yerleşmesi için bir dakika verin; acele etmeyin!
Dijital hidrolik akış kontrolü üzerine yapılan son araştırmalar, doğru ayar zamanlamasının kritik öneme sahip olduğunu göstermektedir; sistemler, doğru akış ölçümleri elde etmek için ayarlamalar arasında stabilizasyon sürelerine ihtiyaç duyar.[5]
Adım 4: Ayarlarınızı Kilitleyin ve Her Şeyi Belgeleyin
Mükemmel akışı yakaladıktan sonra, bu ayarı sağlamanın zamanı geldi.
- Ayarın kaymasını önlemek için kilitli somunlar veya klipsler kullanın
- Sadece boşta değil, normal çalışma koşullarında da her şeyi test edin
- Ayarlarınızı yazın; güvenin bana, daha sonra kendinize teşekkür edeceksiniz
Ne kaydedilmeli:
- Başlangıç valf konumu (kapalı konumdan döner)
- Nihai akış hızına ulaşıldı
- Çalışma sırasında sistem basıncı
- Düzenleme tarihi
- Olağandışı gözlemler
Belirli Valf Tiplerinin Ayarlanması
İğne Valf Ayarı
İğne valfler çok hassas oldukları için ekstra bakım gerektirirler:
- Valfi yerine oturana kadar saat yönünde çevirerek tamamen kapatın (fazla sıkmayın!)
- Saat yönünün tersine çevirerek yavaşça açın
- Çok küçük ayarlamalar yapın - 1/8 tur veya daha az
- Değişiklikler hızla gerçekleştiğinden akış ölçeri yakından izleyin
Bir ipucu için:Yakıt karışımı iğne valfini ayarlıyorsanız, fakir (daha az yakıt) ile başlayın ve düzgün bir çalışma elde edene kadar yavaş yavaş daha fazlasını ekleyin. Bu, su baskınlarını ve olası hasarları önler.
Önemli not: İlk ayarlamanın ardından sistem bir süre tam yükte çalıştıktan sonra yeniden ince ayar yapmanız gerekebilir. Çalışmanın ilk birkaç saatinde işler biraz değişirse şaşırmayın.
Küresel Vana Kısma
Küre vanalar ayarlamalar için daha bağışlayıcıdır:
- Vanayı tamamen kapatın
- Başlangıç noktası olarak bir tam tur açın
- İstediğiniz akışa ulaşana kadar kademeli olarak ayarlayın
Bu valfler daha büyük ayarlamaları iğne valflerden daha iyi yapar.
Basınç Dengelemeli Valf Ayarı
Bu valflerin ayarlanması daha kolaydır çünkü tutarlı akışı korurlar:
- Kilitliyse ayar mekanizmasının kilidini açın
- Ayar düğmesini çevirin.
Önemli: Valf etiketini kontrol edin. Genellikle Saat Yönünde = Daha az akış, ancak bazı üreticiler bunun tersidir. - Dahili kompansatör basınç değişimlerini otomatik olarak yönetir
- Akıştan memnun olduğunuzda ayarı kilitleyin
Hidrolik sistem araştırmasında belirtildiği gibi, basınç dengelemeli valfler, pompa ile valf arasında avlanmayı önleyen sönümleme mekanizmalarıyla birlikte, basınç değişikliklerine göre otomatik olarak ayarlama yaparak sabit akışı koruyan dengeleyici makaralar kullanır.[6]
Kompanzasyonsuz Valf Ayarı
Bunlar sistem basıncına daha fazla dikkat edilmesini gerektirir:
- Ayarlamalar sırasında hem akışı hem de basıncı izleyin
- Ayarları akış hızlarıyla ilişkilendirmek için üreticinin tablolarını kullanın
- Basınç değişikliklerinin akışınızı etkileyeceğini unutmayın
- Çalışma sırasında sistem basıncı değişirse yeniden ayarlanması gerekebilir
Yaygın Sorunlar ve Çözümler
Olası nedenler: Kir, korozyon veya yağlama eksikliği
Çözüm: Ayar mekanizmasını temizleyin ve yağlayın
Olası nedenler: Gevşek ayar vidası, aşınmış bileşenler, sistem basıncı değişiklikleri
Çözüm: Tüm kilitli somunların sıkı olup olmadığını bir kez daha kontrol edin, gerekirse aşınmış parçaları değiştirin, dengesiz sistemler için basınç dengelemeli valflere yükseltme yapmayı düşünün
Olası nedenler: Kavitasyon, türbülanslı akış, vananın küçük boyutu
Çözüm: Vananın uygulamanız için uygun boyutta olup olmadığını kontrol edin, basınç düşüşünü azaltın veya kavitasyon önleyici trim takın
Olası nedenler: Aşınmış contalar, hasarlı valf gövdesi
Çözüm: Gövde hasar görmüşse contaları veya valfin tamamını değiştirin
Olası nedenler: Tıkalı geçişler, aşınmış iç parçalar
Çözüm: Valfin içini temizleyin, aşınmış bileşenleri değiştirin
Kontrol Vanalarında Kavitasyonun Anlaşılması
Kavitasyon kontrol vanalarını etkileyen en yıkıcı olaylardan biridir. Valfteki yerel basınç, sıvının buhar basıncının altına düştüğünde buhar kabarcıklarının oluşmasına neden olur. Bu kabarcıklar daha sonra yüksek basınçlı bölgelerde çöktüğünde, valf içlerinde ciddi hasara neden olabilecek şok dalgaları oluştururlar.[7]
Emerson'un araştırmasına göre kavitasyon dört temel olumsuz etkiyle karakterize edilir: yüksek gürültü seviyeleri (çoğunlukla 110 dB'yi aşan), aşırı titreşim, çukurlaşma nedeniyle malzeme hasarı ve akış kontrol etkinliğinin bozulması.[8]Hasar tipik olarak valf bileşenlerinde pürüzlü, cüruf benzeri bir yüzey olarak görünür.
नियंत्रण विधि:
Kavitasyonun önlenmesi valf ömrü açısından kritik öneme sahiptir. Endüstri uzmanları çeşitli yaklaşımlar önermektedir:[9] [10]
- Doğru Vana Boyutlandırması:Aşırı basınç düşüşlerini önlemek için vananın uygulama için uygun boyutta olduğundan emin olun
- Basınç Düşüşü Aşamaları:Basınç düşüşünü kademeli olarak dağıtmak için seri veya çok kademeli trim tasarımlarında birden fazla valf kullanın
- Kavitasyon Önleyici Trim:Kavitasyon katsayısını (Xfz) artıran birden fazla akış yoluna sahip özel trim takın
- Sistem Tasarımı:Aşağı akış basıncını artırmak için vanaları daha düşük yüksekliklere veya daha soğuk alanlara yerleştirin
- Malzeme Seçimi:Kavitasyona maruz kalan valf bileşenleri için sertleştirilmiş malzemeler kullanın
Uluslararası Elektroteknik Komisyonu standardı IEC 60534-8-4, kontrol vanalarında kavitasyon ve gürültü oluşumunu tahmin etmek için ayrıntılı yöntemler sağlar.[11]
Valf Performansını Etkileyen Faktörler
Bu faktörleri anlamak daha iyi ayarlamalar yapmanıza yardımcı olacaktır:
-
Akışkan Özellikleri:Kalın sıvılar (yüksek viskozite) ince sıvılara göre daha yavaş akar; sıcaklık değişiklikleri sıvı kalınlığını etkiler; aşındırıcı sıvılar özel valf malzemeleri gerektirebilir.
Araştırmalar, çekirdek çapı, yay sertliği ve sönümleme deliği çapı gibi valf parametrelerinin akış dinamik performansını önemli ölçüde etkilediğini göstermektedir.[12] - Sistem Tasarımı:Kekurangan:
- Çalışma Koşulları:Basınç dalgalanmaları kompanzasyonsuz vanaları daha fazla etkiler; aşırı sıcaklıklar valf bileşenlerine zarar verebilir; Sıvıdaki kirlenme valf geçişlerini tıkayabilir.
Optimum Performans için Bakım İpuçları
Düzenli Bakım Görevleri:
- Vanayı ve çevresini ayda bir temizleyin
- Tämä tarkoittaa usein, että venttiili ei ole oikean kokoinen tai tyyppinen tehtävään. Ota yhteyttä asiantuntijaan.
- Hareketli parçaları üreticinin tavsiyelerine göre yağlayın
- Sıvıyı temiz tutmak için filtreleri değiştirin
- Akış ayarlarını yıllık olarak veya belirtildiği şekilde kalibre edin
Valfinizin Dikkat Edilmesi Gereken İşaretler:
- Ayarlama zorluğu
- Tutarsız akış hızları
- Çalışma sırasında olağandışı sesler
- Görünür sızıntılar veya korozyon
- Düzensiz sistem davranışı
Gerçek Dünya Uygulama Senaryoları
Üretim Ekipmanları
Sorun:CNC makinenizin hidrolik ilerleme hızı tutarsız, bu da yüzey kalitesinin kötü olmasına neden oluyor
Çözüm:Sabit kesme hızlarını korumak, ürün kalitesini ve takım ömrünü artırmak için akış kontrol valfini ayarlayın
HVAC Sistemleri
Sorun:Tämä tarkoittaa usein, että venttiili ei ole oikean kokoinen tai tyyppinen tehtävään. Ota yhteyttä asiantuntijaan.
Çözüm:Bölge kontrol vanalarını ayarlayarak ısıtma/soğutma devrelerindeki su akışını dengeleyin
Hidrolik Asansörler ve Presler
Sorun:Üretkenliği etkileyen sarsıntılı hareket veya yavaş çalışma
Çözüm:Proses gereksinimlerinize uygun, sorunsuz ve tutarlı hızlar elde etmek için akış kontrolüne ince ayar yapın
Pek çok valf ayarı operatörler tarafından yapılabilse de, aşağıdaki durumlarda bir uzmanı arayın: Valf kritik bir güvenlik sisteminin parçasıysa, uygun prosedürlerden emin değilseniz, sistem tehlikeli sıvılar kullanıyorsa, birden fazla valf koordineli ayarlamalara ihtiyaç duyuyorsa veya ayarlama sırasında beklenmeyen sorunlarla karşılaşıyorsanız.
Çözüm
Akış kontrol valflerinin uygun şekilde ayarlanması pratikle gelişen bir beceridir. Küçük ayarlamalarla başlayın, güvenliğe öncelik verin ve süreci aceleye getirmeyin. Her sistemin farklı olduğunu, dolayısıyla bir uygulamada işe yarayan şeyin diğerinde değişiklik gerektirebileceğini unutmayın.
Başarının anahtarı, spesifik vana tipinizi anlamak, uygun güvenlik prosedürlerini ve endüstri standartlarını takip etmek ve sistem performansını izlerken kademeli ayarlamalar yapmaktır. Sabır ve detaylara verilen önem ile sisteminizin performansını optimize edebilecek ve ekipmanınızın ömrünü uzatabileceksiniz.
Bu kılavuzu referans olarak el altında bulundurun ve herhangi bir prosedürden emin olmadığınız durumlarda sisteminizin kılavuzuna başvurmaktan veya bir profesyonelle iletişime geçmekten çekinmeyin. Doğru valf ayarı, sisteminizin güvenilirliğine ve verimliliğine yapılan bir yatırımdır.
Hızlı Referans Kontrol Listesi
Başlamadan Önce:
- ☑ Sistem kapatıldı ve basınçsız hale getirildi
- ☑ Güvenlik ekipmanı açık
- ☑ Araçlar toplandı
- MPP hodi elektrikoa hiri eta landa indusketarik gabeko norabide horizontaleko zulaketa ur zikinak isurtzeko hodiaren proiektua. Industriako hondakin-uren isurketa proiektua.
Ayarlama Sırasında:
- ☑ Yalnızca küçük artımlı değişiklikler
- ☑ Akışı ve basıncı izleyin
- ☑ Sistemin stabil hale gelmesine izin verin
- ☑ Kayıt ayarları
Ayarlamadan Sonra:
- ☑ Ayarlar yerinde kilitlendi
- ☑ Sistem normal koşullar altında test edilmiştir
- ☑ Performans belgelendi
- ☑ Bakım planlandı
Unutmayın: Şüpheye düştüğünüzde sisteminize özel rehberlik için deneyimli bir teknisyene veya vana üreticisine danışın. Özel vana tipiniz ve uygulamanız için her zaman geçerli ANSI, ISA ve ISO standartlarına bakın.
Referanslar
- Uluslararası Otomasyon Derneği (ISA). ISA 75.05.01-2016: Kontrol Vanası Terminolojisi.
- Yeni Bir Yüksek Basınçlı Su Hidrolik Akış Kontrol Vanasının Dinamik Özelliklerinin Araştırılması. Makineler, 2024.
- Valf Standartları - Amerikan Ulusal Standartlar Enstitüsü (ANSI), Uluslararası Standardizasyon Örgütü (ISO) ve Uluslararası Otomasyon Topluluğu (ISA).
- Kontrol Vanaları için ISA-75 Standartları Serisi. Uluslararası Otomasyon Derneği.
- Dijital hidrolik valfler: Araştırmadaki ilerlemeler, Helion, 2024,
- Tahliyeli Hidrolik Akış Kontrol Vanası - Kullanım Kılavuzu. Delavan Akışkan Gücü.
- Kontrol Vanalarında Kavitasyon - Teknik Genel Bakış. CLA-VAL, 2020.
- Kontrol Vanalarında Kavitasyon. Emerson Otomasyon Çözümleri.
- Kontrol Vanası Kavitasyonu ve Gürültü Önleme☑ Araçlar toplandı
- Kelebek Kontrol Vanalarında Kavitasyon Nasıl Önlenir?. ISA Blogu, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Kontrol Valfı Trimlerinizin Tahrip Edilmesinden Kaynaklanan Kavitasyonu Durdurun." Valve World Magazine, 2018. IEC Standardı 60534-8-4'e referans.
- Mikro akış kontrol vanasının yapısının iyileştirilmesi ve parametre optimizasyonu. Bilimsel Raporlar, 2023.
