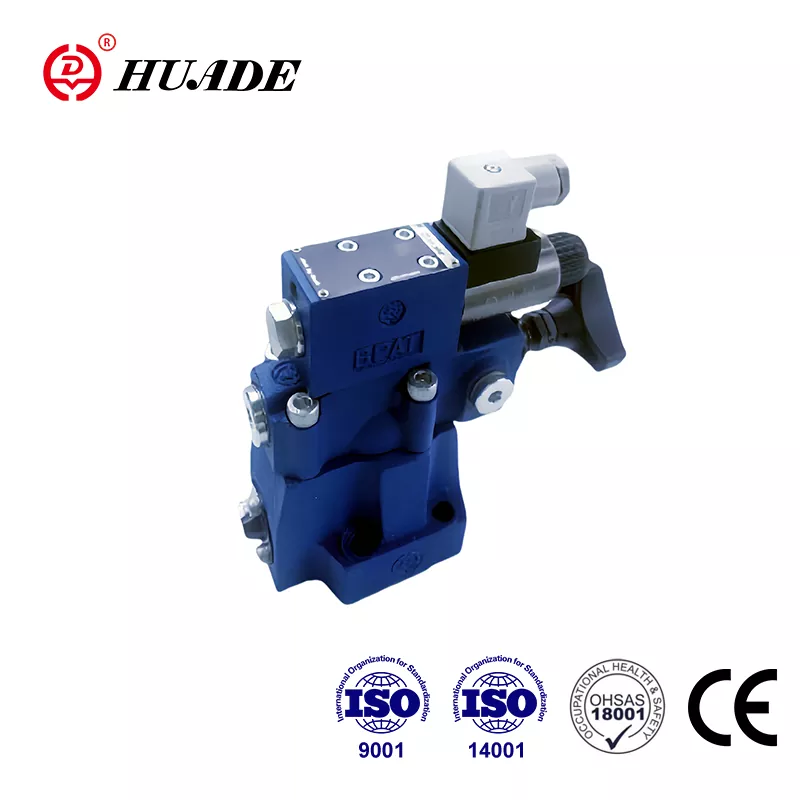

1979 yılında kurulan Huade Hydraulic, Bosch Rexroth ile iki kez işbirliği yaptı. İki uzun vadeli işbirliği, Huade® basınç valflerinin Rexroth ürünleriyle aynı seviyeye ulaşmasını sağlar. DAW tipi basınç kapatma vanaları, Rexroth'un aynı serisini daha düşük bir fiyatla değiştirebilir. Çin'in hidrolik endüstrisinde lider bir marka olarak işletmenin tüm şubeleri ISO9001, ISO14001 ve OH SAS18001'i geçmiştir. Huade® basınç kapatma vanası DAW CE sertifikasını geçti. Huade® basınç valfleri geniş bir pazar tanınırlığı ve kullanıcı güveni kazanmıştır.
|
Boyut |
10 |
20 |
30 |
|
|
Maksimum akış (L/dak) |
40 |
100 |
250 |
|
|
basınç çaldı |
Karakteristik eğriye bakın |
|||
|
Çalışma basıncı portu A (MPa) |
31,5'a kadar |
|||
|
Maks. ayarlanabilir basınç (MPa) |
8'e kadar, 16'ya kadar, 31,5'e kadar |
|||
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|||
|
Viskozite aralığı (mm²/s) |
10~800 |
|||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
|||
|
Kirlenme derecesi (㎛) |
Basınç sıvısının izin verilen maksimum kirlenme derecesi NAS 1638 sınıf 9'a uygundur. |
|||
|
Ağırlık (kg) |
VE |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
Özellikler:
▶ Alt plaka montajı için:
▶ 4 ayar elemanı:
● Döner düğme
● İç altıgen ve koruyucu kapaklı kılıf
● Ölçekli kilitlenebilir döner düğme
● Ölçekli döner düğme
▶ 3 basınç değeri
▶ Yerleşik yön valfi aracılığıyla solenoidle çalıştırılan boşaltma
Başvuru:
DAW tipi basınç kontrol vanaları, pilotla çalıştırılan basınç kapatma vanalarıdır. Akümülatör yükleme basıncına ulaşıldığında pompa akışını basınçsız bypass'a geçirmek için kullanılırlar. Valf için diğer uygulamalar, yüksek ve düşük basınçlı pompalara sahip sistemlerdedir. Bu durumda düşük basınç pompası, ayarlanan yüksek basınca ulaşıldığında basınçsız baypas moduna geçirilir.
Basınç kesme vanaları temel olarak ana spool düzeneği ile ana vana, basınç ayar elemanlı pilot vana ve çekvalften oluşur. 10 ebatlı vanalarda çekvalf ana vananın içine yerleştirilmiştir. 25 ve 32 ebatlarındaki vanalarda çek vana, ana vananın altına monte edilen ayrı bir plakaya yerleştirilmiştir.
Basınç kapatma valfi tipi DAW
Pompa akışını P'den A'ya veya P'den T'ye yönlendirme.
Pompa, akışı çek valf (1) aracılığıyla hidrolik sisteme (P'den A'ya) iletir. A portundaki basınç, pilot kontrol makarasına (4) pilot hattı (3) aracılığıyla etki eder. Aynı zamanda P portundaki basınç da orifisler (5) ve (7) vasıtasıyla ana makaranın (6) yay yüklü tarafına ve pilot valfteki (2) popete (8) geçer. Hidrolik sistemde ayarlanan kesme basıncına ulaşıldığında popet(8) yaya (9) doğru kalkar. Basınç sıvısı artık delikler (5) ve (7) aracılığıyla yay odasına (11) akmaktadır. İtibaren
Burada sıvı, DA...30B/... tipi vanada kontrol hattı üzerinden dahili olarak veya DA.30B/..Y... tipi vanada kontrol hattı üzerinden harici olarak orifisler(5) ve (7), artık ana makarada (6) bir basınç düşüşü mevcuttur. Ana sürgü (6) şimdi yuvasını kaldırır ve bağlantıyı P'den T'ye açar. Çek valf (1) artık bağlantıyı A'dan P'ye dozlar. Popet (8) artık pilot aracılığıyla sistem basıncıyla açık tutulur. makara (4).
Pompa akışını P'den T'ye veya P'den A'ya yönlendirme.
Pilot makaranın (4) alanı, popetin (8) etkin alanından %17 daha fazladır. Bu nedenle pilot makarası (4) üzerindeki etkili kuvvet, popet (8) üzerindeki etkili kuvvetten %17 daha fazladır. Aktüatör basıncı, anahtarlama basıncı farkına karşılık gelen bir valf tarafından kesme basıncına bağlı olarak düştüğünde yay (9), popeti (8) yuvasına iter. Daha sonra ana makaranın (6) yay yüklü tarafında basınç oluşturulur. Yay (10) ile birlikte bu, ana makarayı (6) kapatır ve P'den T'ye olan bağlantıyı izole eder. Pompa akışı bir kez daha üzerinden geçer. çek valfini (1) hidrolik sisteme (P'den A'ya) takın.
Bununla birlikte, solenoidle çalıştırılan bir yön valfi (12), pilot valfin (2) altındaki ayarlı kesme basıncını P'den T'ye veya P'den A'ya değiştirebilir.
DAW20,30 ...30B'nin yapısı
DAW...30B'nin sembolleri
