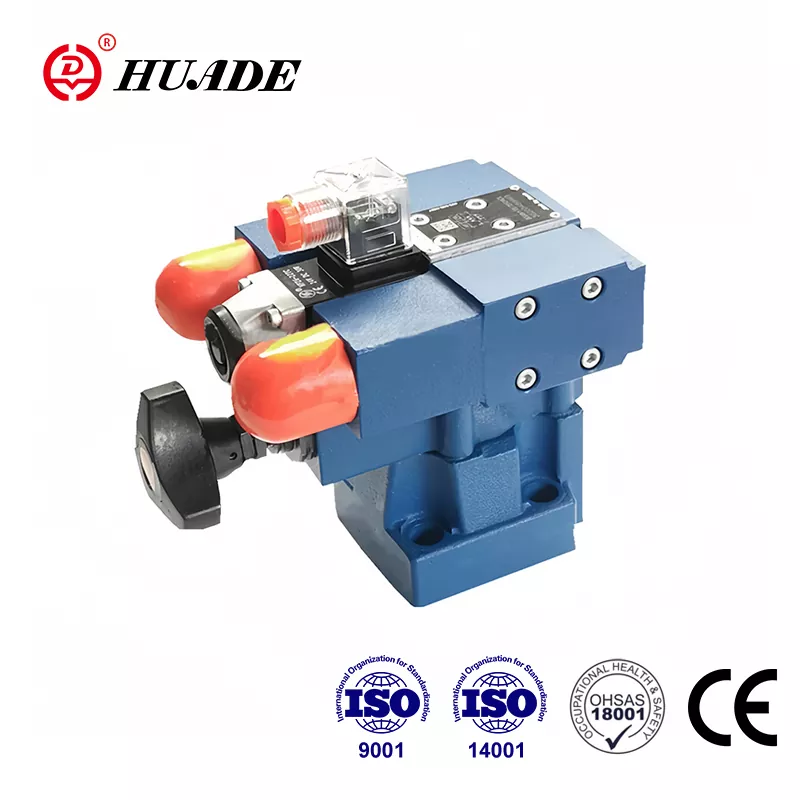

Huade Hydraulic pays more attention to the practicality of its products. Pressure relief valve DB3U are competitive with well-know products with good quality and lower price. Huade Hydraulic has introduced cutting-edge technology from Rexroth due to two long-term cooperation with Rexroth. As a leading brand in China's hydraulic industry, Huade® pressure relief valves win wide market recognition and user trust. All branches of the enterprise have passed ISO9001, ISO14001 and OH SAS18001. Huade® leading products have received the CCS (China Classification Society) certificate and widely used in the marine industry.
|
Boyut |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Akış(L/dak) |
Dişli bağlantı |
100 |
200 |
400 |
600 |
||
|
Alt plaka montajı |
- |
200 |
- |
400 |
- |
600 |
|
|
Çalışma basıncı (MPa) |
A,B,X bağlantı noktaları.31,5'e kadar |
||||||
|
Karşı basınç (Y portu) (MPa) |
31,5'a kadar |
||||||
|
Min. Basıncın ayarlanması (MPa) |
çalışma eğrilerine bakın |
||||||
|
Maks. Basıncın ayarlanması (MPa) |
10 veya 31,5'a kadar |
||||||
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
||||||
|
Viskozite aralığı (mm²/s) |
10 ila 800 |
||||||
|
Sıcaklık aralığı(°C) |
-30 ila +80 |
||||||
|
Yön valfinin boyutu |
bkz. yön valfi 4WE5 |
||||||
Özellikler:
▶ Alt plaka montajı
▶ Dişli bağlantı
▶ Manifoldlara montaj
▶ 3 ayar elemanı:
. Döner düğme
. İç altıgen ve koruyucu kapaklı vida
. Ölçekli döner düğme
▶ Monte edilmiş yön valfi aracılığıyla solenoidle çalıştırılan kontrol
Başvuru:
Basınç tahliye vanası DB3U çalışma basıncını sınırlamak için kullanılır.
DB3U tip basınç valfleri pilotla çalıştırılan basınç tahliye valfleridir. Çalıştırılan solenoidler tarafından farklı (2 veya 3 basınç aşaması) değiştirilebilirler.
Basınç tahliye vanaları esas olarak ana vanadan oluşur. 4/3,4/1-Yön kontrol valfi (Tip WE5...) ve üç pilot valf.
Enerjisiz durumda A portundaki basınç pilot valf(7) tarafından ayarlanır.
A portunda bulunan basınç ana makaraya (1) etki eder. Aynı zamanda ana makaranın (1) yay yüklü tarafında ve popette (6) delikler (2) ve (3) ile donatılmış kontrol hatları (12) ve (4) vasıtasıyla basınç uygulanır. ) pilot kontrol valfinde (7). A portundaki basınç yayda (8) ayarlanan değeri aşarsa popet
(6) yaya (8) karşı açılır.
Bunun için sinyal dahili olarak A portundan kontrol hatları (12) ve (4) aracılığıyla gelir. Ana makaranın (1) yay yüklü tarafındaki basınç sıvısı artık kontrol hattı (3), popet (6) üzerinden akar. yay odasına (9) yerleştirin. DB3U...30/... tipinde, kontrol hattı (10) üzerinden dahili olarak tanka veya DB3U..30/..Y.. tipinde Y portu üzerinden harici olarak tanka akar. Orifisler ( 2) ve (3) ana makarada (1) basınç düşüşü meydana gelir, A portundan B portuna bağlantı açıktır. Artık basınç sıvısı, vana ayarlı çalışma basıncını korurken A portundan B portuna akar.
Solenoid "a"ya enerji verildiğinde: A portundaki basınç, pilot valf II tarafından ayarlanır.
Solenoid "b"ye enerji verildiğinde: A portundaki basınç, pilot vana I tarafından ayarlanır.
Pilot vananın(7) ayar basıncı, pilot I ve II'nin ayar basıncından yüksek olmalıdır.
DB2U yazın
DB2U tipi basınç valfleri temel olarak bir yön kontrol valfinden (Tip WE5...) ve üç pilot valften oluşur; bu valfin işlevi temel olarak DB3U valf tipiyle aynıdır.
Basınç Tahliye Vanası DB3U'nun yapısı
Semboller
