İnşaat ekipmanlarının nasıl bu kadar sorunsuz ve hassas hareket ettiğini hiç merak ettiniz mi? Veya fabrika makineleri hızlarını nasıl bu kadar doğru bir şekilde kontrol edebiliyor? Cevap genellikle hidrolik gaz kelebeği valfi adı verilen küçük ama güçlü bir bileşende yatmaktadır.
Bu kılavuzda hidrolik kısma valfleri hakkında bilmeniz gereken her şeyi basit terimlerle açıklayacağız. İster öğrenci olun, ister bakım görevlisi olun, ya da sadece işlerin nasıl yürüdüğünü merak ediyor olun, bu makale bu önemli cihazları anlamanıza yardımcı olacaktır.
Hidrolik Kısma Valfi Nedir?
Hidrolik gaz kelebeği valfi, hidrolik sistemler için su musluğuna benzer. Suyun ne kadar hızlı akacağını kontrol etmek için musluğun kolunu çevirdiğiniz gibi, bir gaz kelebeği de hidrolik sıvının sistemden ne kadar hızlı aktığını kontrol eder.
Basit Analoji:Şöyle düşünün: Bir bahçe hortumunu sıktığınızda daha az su çıkar ve daha yavaş akar. Hidrolik kısma valfi de benzer şekilde çalışır; sıvının geçmesi gereken daha küçük bir açıklık oluşturur ve bu da akışı yavaşlatır.
Neden Önemlidirler?
Hidrolik kısma valfleri çok önemlidir çünkü:
- Hidrolik silindirlerin ve motorların hızını kontrol edin
- Makinelerin sarsıntılı hareket etmek yerine sorunsuz hareket etmesini sağlayın
- Operatörlerin hassas bir şekilde çalışmasına yardımcı olun
- Ani hareketleri önleyerek ekipmanı güvende tutun
Hidrolik Gaz Kelebeği Valfı Nasıl Çalışır?
Gaz kelebeği valflerinin arkasındaki bilim aslında oldukça basittir. Her şey tek bir temel fikre dayanıyor: açıklık ne kadar küçük olursa akış da o kadar yavaş olur.
Vananın içinde şunlar olur:
- Hidrolik sıvısı valfe basınç altında girer
- Sıvı küçük bir açıklıktan (delik adı verilen) geçmelidir.
- Bu açıklığın boyutu bir kolu veya vidayı çevirerek ayarlanabilir
- Daha küçük açıklık = daha yavaş akış = daha yavaş makine hareketi
- Daha büyük açıklık = daha hızlı akış = daha hızlı makine hareketi
Arkasındaki Basit Matematik
Endişelenmeyin; burada fazla teknik konulara girmeyeceğiz! Ancak akış hızının üç ana şeye bağlı olduğunu bilmek yardımcı olur:
Açıklığın boyutu(daha büyük = daha fazla akış)
Basınç farkıvalf boyunca (daha fazla basınç = daha fazla akış)
Sıvı türükullanılıyor
Mühendisler kesin akış hızlarını hesaplamak için özel formüller kullanır, ancak temel prensibin anlaşılması kolaydır.
Hidrolik Kısma Vana Çeşitleri
Tıpkı evinizde farklı musluk türleri olduğu gibi, gaz kelebeği valflerinin de çeşitli türleri vardır. Her biri belirli işler için tasarlanmıştır.
1. İğneli Kısma Valfı
2. Eksantrik Kısma Valfi
3. Eksenel Üçgen Yivli Vana

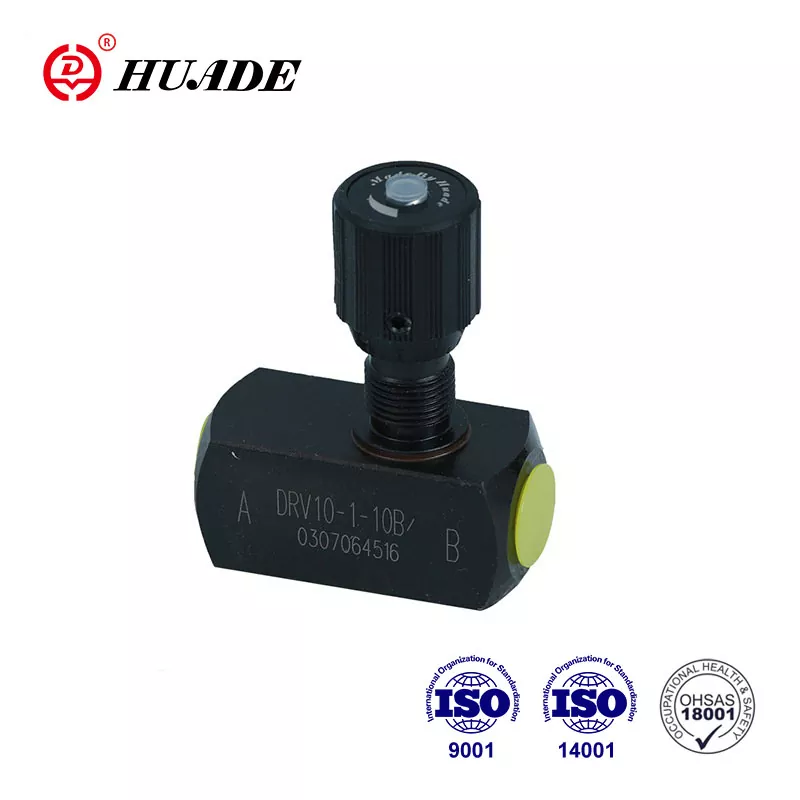

4. Gaz Kelebeği Çek Valfı
Zorlu İşler için Özel Tipler
Basınç Dengelemeli Vanalar:Bunlar, sistem basıncı değiştiğinde otomatik olarak ayarlanarak akışın sabit kalmasını sağlar.
Sıcaklık Dengelemeli Vanalar:Bunlar, sıvı kalınlığını etkileyen sıcaklık değişikliklerine göre ayarlanır.
Hidrolik Kısma Valfleri Nerelerde Kullanılır?
Bu vanaları pek çok yerde, muhtemelen sandığınızdan daha fazla bulacaksınız:
İnşaat Ekipmanları
- Ekskavatörler: Kolun yukarı ve aşağı hareket etme hızını kontrol edin
- Buldozerler: Bıçağın hareket hızını yönetin
- Vinçler: Sorunsuz kaldırma ve indirmeyi sağlayın
Fabrika Makineleri
- Montaj hatları: Konveyör bant hızlarını kontrol edin
- Presler: Parçaların ne kadar hızlı bir araya getirileceğini yönetin
- Takım tezgahları: Kesme ve delme hızlarını kontrol edin
Diğer Uygulamalar
- Enerji santralleri: Buhar ve gaz akışını kontrol edin
- Petrol rafinerileri: Petrol akış hızlarını yönetin
- HVAC sistemleri: Isıtma ve soğutma için su akışını kontrol edin
- Test ekipmanı: Malzeme testi için hassas kontrol sağlar
Doğru Gaz Kelebeği Valfı Nasıl Seçilir
Doğru gaz kelebeği valfini seçmek, bir iş için doğru aleti seçmek gibidir. Göz önünde bulundurulması gereken önemli noktalar şunlardır:
1. Akış Hızı İhtiyaçları
- Düşük akış: İğne vanaları seçin
- Yüksek akış: Kelebek veya eksantrik vanaları seçin
2. Çalışma Basıncı
- Düşük basınç: Çoğu valf türü iyi çalışır
- Yüksek basınç: Eksenel üçgen yivli vanaları seçin
3. Yük Türü
- Sabit yükler: Temel gaz kelebeği valfleri iyi çalışır
- Yüklerin değiştirilmesi: Basınç dengelemeli vanaları düşünün
4. Kurulum Alanı
- Dar alanlar: Kompakt tasarımları tercih edin
- Bol miktarda alan: Her tür çalışabilir
5. Bakım Gereksinimleri
- Kolay bakım: Kelebek vanaları seçin
- Karmaşık sistemler: Özel türlere ihtiyaç duyabilir
Bakım ve Sorun Giderme
Herhangi bir mekanik cihaz gibi, gaz kelebeği valflerinin de düzgün çalışması için düzenli bakıma ihtiyacı vardır.
Düzenli Bakım İpuçları
Temiz Tutun
- Temiz hidrolik sıvısı kullanın
- Filtreleri düzenli olarak değiştirin
- Sistemi periyodik olarak yıkayın
Aşınmayı Kontrol Edin
- Contaları ve O-halkaları kontrol edin
- Valf parçalarında çizik olup olmadığına bakın
- Aşınmış bileşenleri arızalanmadan önce değiştirin
Sorunları Önleyin
- Ayarlama kollarını güvende tutun
- Vanaları kir ve nemden koruyun
- Üretici tavsiyelerine uyun
Yaygın Sorunlar ve Çözümler
| Sorun | Neleri fark edeceksiniz | Muhtemel Neden | Ne yapalım |
|---|---|---|---|
| Tutarsız Hız | Makine dengesiz hareket ediyor | Kirli valf veya tıkalı filtre | Sistemi temizleyin, filtreyi değiştirin |
| Yağ Sızıntısı | Valf altında sıvı birikintileri | Aşınmış contalar | Contaları ve contaları değiştirin |
| Valf Ayarlanmıyor | Kol dönmüyor | Kirlenme veya korozyon | Valfi temizleyin, hasar olup olmadığını kontrol edin |
| Garip Sesler | Islık veya sürtünme sesleri | Kavitasyon veya aşınmış parçalar | Basıncı kontrol edin, aşınmış parçaları değiştirin |
| Aşırı ısınma | Sistem çok ısınıyor | Yanlış sıvı veya zayıf soğutma | Doğru sıvıyı kullanın, soğutmayı iyileştirin |
Hidrolik Sembolleri Anlamak
Mühendisler, hidrolik diyagramlarda gaz kelebeği valflerini göstermek için özel semboller kullanırlar. Bu semboller dünya çapında standartlaştırılmıştır, böylece herkes anlayabilir.
Temel Gaz Kelebeği Valfı Sembolü:Üzerinde ok bulunan bir üçgene benziyor
Ayarlanabilir Gaz Kelebeği:Ayarlanabileceğini gösteren bir ok var
Gaz Kelebeği Çek Valfı:Gaz kelebeği ve çek valf sembollerini birleştirir
Bu semboller teknisyenlerin ve mühendislerin hidrolik sistemler hakkında net bir şekilde iletişim kurmasına yardımcı olur.
Avantajları ve Dezavantajları
Mühendislikteki her şey gibi gaz kelebeği valflerinin de artıları ve eksileri vardır.
Avantajları
- Basit tasarım - kırılacak daha az parça
- Hassas kontrol - çok hassas hız kontrolü
- Uygun maliyetli - nispeten ucuz
- Anlaşılması kolay - basit kullanım
- Güvenilir - işe yarayan kanıtlanmış teknoloji
Dezavantajları
- Enerji kaybı – akışı kısıtlayarak ısı yaratır
- Tıkanabilir; küçük açıklıklar kiri hapseder
- Basit kontrolle sınırlıdır; karmaşık otomasyona uygun değildir
- Sıvı temizliğine duyarlıdır - kirli sıvı sorunlara neden olur
Daha İyi Performans İçin İpuçları
Hidrolik gaz kelebeği valflerinizden en iyi şekilde yararlanmak için:
- Temiz sıvı kullanın - Bu en önemli kuraldır
- Valfleri doğru boyutlandırın - Çok büyük veya çok küçük bir valf kullanmayın
- Baypas filtreleri takın - Ekstra filtreleme sorunların önlenmesine yardımcı olur
- Sistem sıcaklığını izleyin - Sıcak sıvı contalara zarar verebilir
- Ayar kayıtlarını tutun - Farklı işlemler için ayarları yazın
- Operatörleri eğitin - İnsanların ekipmanı nasıl kullanacaklarını bildiklerinden emin olun
Hidrolik Kısma Valflerinin Geleceği
Teknoloji gelişmeye devam ediyor ve gaz kelebeği valfleri de gelişiyor:
Akıllı vanalarelektronik kontrollerle
Daha iyi malzemelerdaha uzun süren
Bilgisayarlarla entegrasyonotomatik kontrol için
Geliştirilmiş verimlilikenerji israfını azaltmak
Ancak hidrolik sistemlerde akış kontrolünün temel prensibi her zaman önemli olacaktır.
Çözüm
Hidrolik kısma valfleri basit cihazlar gibi görünebilir ancak modern dünyamızın sorunsuz çalışmasında önemli bir rol oynarlar. Temelinizi kazan ekskavatörden arabanızı yapan fabrika makinesine kadar bu valfler, hareketin hassasiyet ve güvenilirlikle kontrol edilmesine yardımcı olur.
Nasıl çalıştıklarını, nerede kullanıldıklarını ve bakımlarının nasıl yapılacağını anlamak size şu konularda yardımcı olabilir:
- Ekipman seçerken daha iyi kararlar alın
- Sorunları daha etkili bir şekilde giderin
- Günlük makinelerin ardındaki mühendisliği takdir edin
- Teknisyenler ve mühendislerle daha iyi iletişim kurun
İster hidrolik hakkında yeni öğrenmeye başlıyor olun ister bilginizi derinleştirmek istiyor olun, gaz kelebeği valflerinin akışkan gücü sistemlerinin temel yapı taşları olduğunu unutmayın. Temel konularda ustalaştığınızda, daha karmaşık hidrolik kavramları anlama yolunda ilerleyeceksiniz.
Bir dahaki sefere sorunsuz çalışan bir inşaat ekipmanı veya bir fabrika makinesinin hassas bir şekilde çalıştığını gördüğünüzde, bu sistemin bir yerinde bir hidrolik gaz kelebeği valfinin sessizce işini yaptığını, akışı kontrol ettiğini, hızı yönettiğini ve tüm bunları mümkün kıldığını bileceksiniz.
Uygulamanız için doğru gaz kelebeği valfini seçme konusunda yardıma mı ihtiyacınız var? Özel gereksinimlerinizi analiz edebilecek ve ihtiyaçlarınız için en iyi çözümü önerebilecek bir hidrolik sistem mühendisine danışmayı düşünün.
